百隆串联低厨房三抽屉橱柜设计

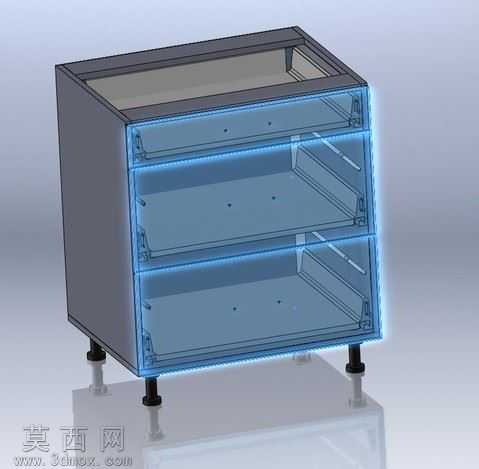

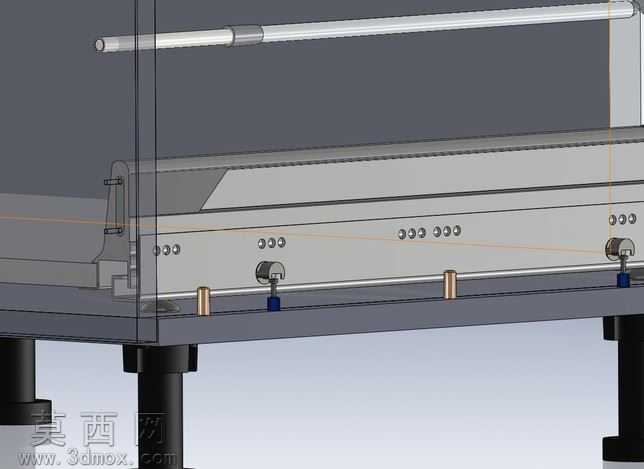

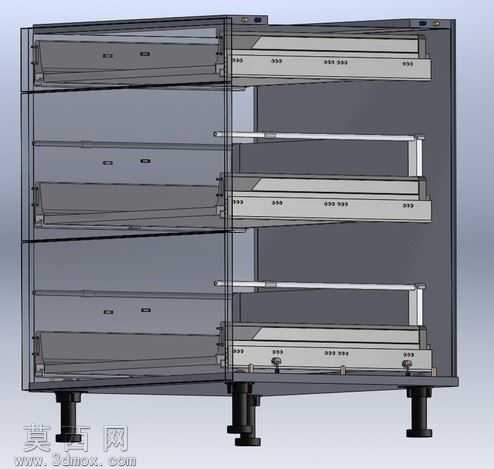

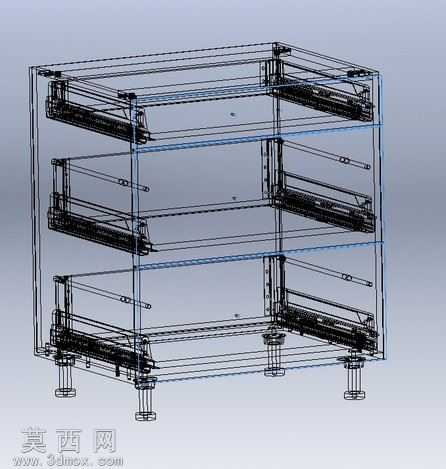

本作品为厨房储物用三抽屉串联低橱柜三维模型，采用SolidWorks完成全参数化建模，建模过程中严格遵循百隆五金配件的安装适配标准，对柜体与抽屉的配合公差做了精准约束，确保整体尺寸变更时组件可自动适配调整，无需反复修改配合关系。模型整体采用柜体框架搭配三层等高分体抽屉的结构，柜体底部配置四个可调支撑脚，可适配厨房地面的不平整情况，保证柜体放置平稳。渲染阶段采用半透明可视化处理方式，将抽屉部分设置为半透蓝色玻璃质感材质，柜体框架采用哑光深灰色金属烤漆材质，支撑脚采用黑色防滑橡胶搭配金属连接件的复合材质，既清晰展示了内部抽屉的分层布局与导轨安装结构，也还原了成品橱柜的真实外观质感。结构设计上重点考虑了抽屉的串联定位精度，针对百隆导轨的安装偏心距做了参数化预设，可直接通过修改参数调整导轨安装位，适配不同规格的百隆抽屉导轨产品，无需重新绘制安装孔位与定位基准。建模时同步完成了所有零件的列表归类，孔位特征均通过草图绘制后拉伸切除生成，可直接从模型中提取孔位加工图纸用于生产开料。设计思路围绕厨房地柜的实用储物需求出发，三层抽屉的高度设置适配厨房常用餐具、厨具、食材的分类存放需求，柜体整体采用无外露拉手的内嵌式设计，外观简洁流畅，适配现代简约、轻奢等多种厨房装修风格，模型的参数化设置支持用户根据实际厨房空间尺寸调整柜体的长宽高参数，自动更新所有关联零件的尺寸，可直接用于定制橱柜的方案展示与生产参考，有效减少定制设计阶段的重复建模工作量。
