带FESTO气缸的专用气动夹紧工装装置

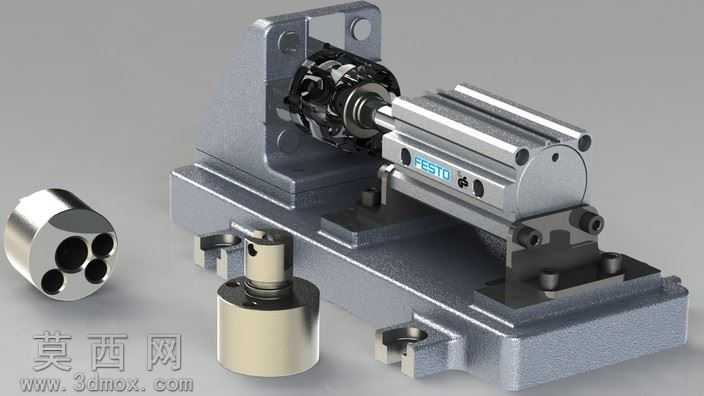

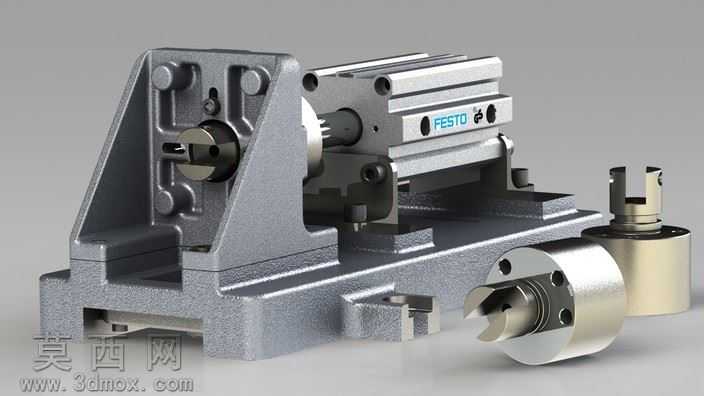

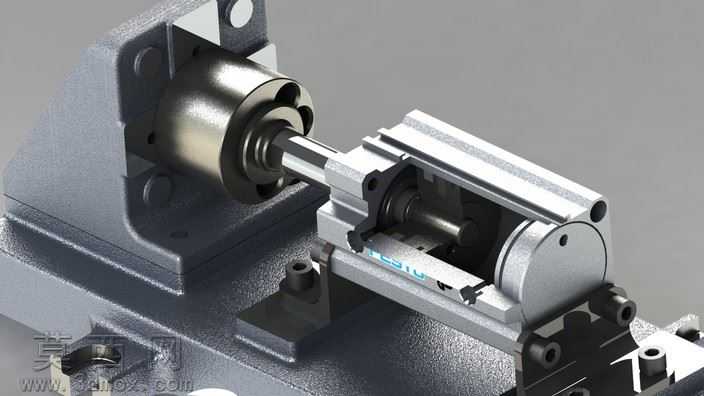

本套夹紧装置采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工装的装配公差要求，对每一处配合面都做了精准的尺寸约束，确保各活动部件无干涉、运动行程符合设计预期。建模阶段先从底座基准件开始搭建，依次完成立式支撑座、气缸安装位、夹头定位结构、快换夹持模块的特征绘制，对安装孔位、定位销孔、导向槽等关键结构做了单独的特征标注，方便后续出工程图时直接提取加工参数。渲染环节采用金属质感材质体系，铸铁材质的底座与支撑件做了哑光磨砂的铸铁纹理处理，还原铸造件的表面颗粒质感，气缸部分采用阳极氧化银白铝合金材质搭配黑色标识印刷效果，活动夹头与输出轴部分做了光亮镀铬的金属材质表现，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出贴近真实工业产品的视觉效果，各部件的边缘倒角、安装螺丝细节都做了精细化还原，没有出现特征缺失或面重叠的渲染问题。结构设计上采用气动驱动作为动力源，搭配FESTO标准气缸作为执行元件，相比手动夹紧结构可大幅提升装夹效率，降低操作人员的劳动强度；夹头部分采用可快换的模块化设计，可根据待加工工件的外形更换对应夹持头，适配不同规格零件的装夹需求；底座设置了标准的T型槽安装结构，可快速固定在机床工作台或专用工装上，立式支撑座采用加强筋结构提升整体刚性，避免夹紧过程中出现形变影响装夹精度。设计思路围绕小批量零件的快速装夹需求展开，针对特殊钻孔工序的定位要求，将夹紧定位点与钻孔工位做了同轴度约束，确保装夹完成后工件的钻孔位置直接对准加工位，无需重复找正，有效缩短单件加工的辅助时间；整体结构没有冗余设计，所有零部件都采用标准件加定制加工件的组合，加工难度低、装配维护方便，气动回路的接口位置做了预留，可直接接入工厂现有压缩空气管路使用，适配钻床、铣床等多种加工设备的装夹场景。
