四叶螺旋桨式搅拌器结构设计

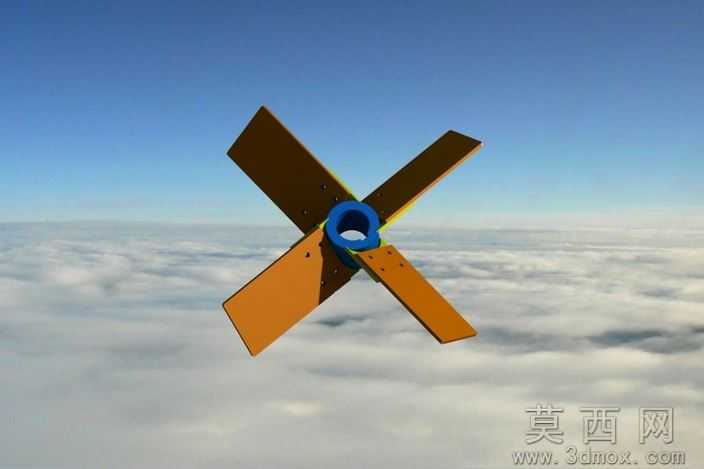

本作品为四叶螺旋桨式搅拌器三维建模成果，建模阶段采用参数化设计思路，先以中心轮毂为基准定位，确定中心安装轴孔的孔径、轮毂壁厚等核心装配尺寸，再以轮毂轴线为中心，按照90度等夹角完成四片桨叶的圆周阵列布局，保证各桨叶安装角度、伸展长度完全一致，避免搅拌作业时出现动平衡偏差。建模过程中对桨叶的曲面形态做了精细化处理，每片桨叶都设计有符合流体力学规律的扭转角度，从靠近轮毂的桨根到外端的桨尖，翼型截面的扭转角平滑过渡，既可以保证搅拌时桨叶对流体的轴向推流效果，也能降低桨叶转动过程中受到的流体阻力，减少作业能耗。材质渲染阶段，中心轮毂部分赋予金属蓝色哑光材质，模拟钢制轴套做防锈喷涂处理的真实质感，四片桨叶分别赋予棕褐色与橙黄色的工程塑料或防腐涂层金属材质，清晰区分不同部件的材质属性，同时在桨叶表面添加细微的安装孔位细节，还原真实产品的螺栓装配结构，所有安装孔的位置都做了同轴度对齐处理，保证后续装配时紧固件可以顺利安装。结构设计上，中心轴孔做了公差适配设计，可匹配标准规格的搅拌传动轴，桨叶与轮毂的连接位置做了加厚过渡处理，避免长期受流体冲击出现应力集中断裂的问题，桨叶边缘做了微小的圆角处理，既可以减少流体在桨叶边缘的湍流损耗，也能避免尖锐边缘在安装维护过程中造成划伤。整体模型的曲面连续性、结构装配关系都经过校验，可直接用于搅拌设备的结构验证、流体仿真分析参考，也可作为相关教学演示的可视化素材，直观展示螺旋桨式搅拌器的结构组成与工作形态。
