弯管法兰类零件结构静力学仿真分析

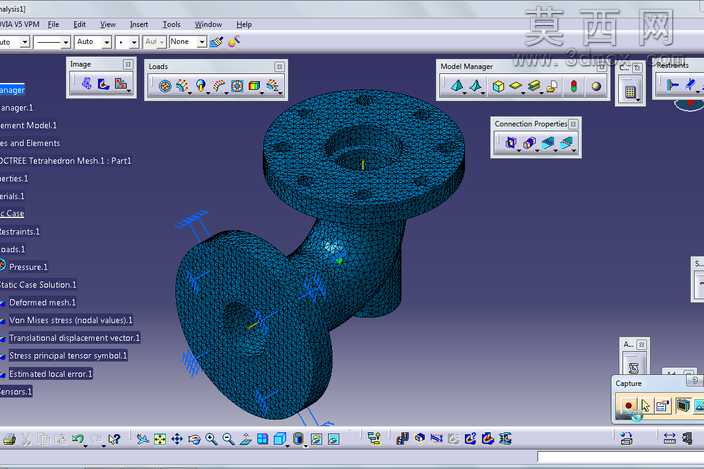

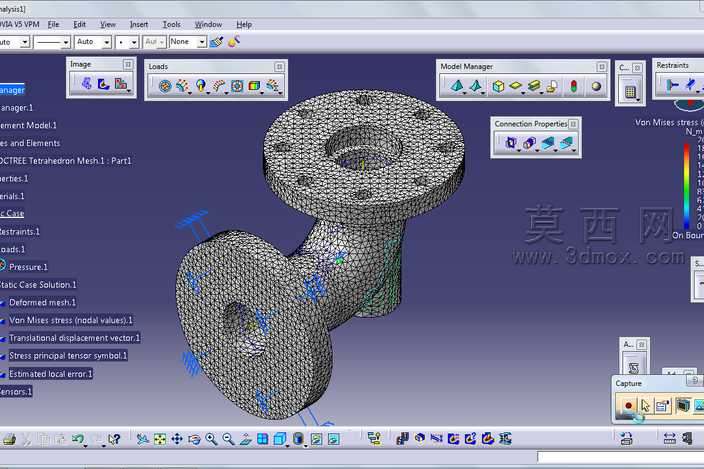

本次针对弯管法兰类承压零件开展静力学分析工作，首先在三维建模环境中完成零件的几何特征构建，精准还原两端法兰盘的螺栓孔分布、中心通流孔径、弯管段的曲率过渡以及管壁厚度等核心结构参数，确保几何模型与实际加工零件的尺寸偏差控制在合理范围内，为后续仿真计算提供准确的几何基础。建模过程中对局部微小倒角、工艺凸台等不影响整体力学传递的特征进行合理简化，避免不必要的网格细化增加计算量，同时保留法兰密封面、弯管与法兰连接过渡区等应力集中敏感区域的完整几何特征，防止因特征简化导致仿真结果出现偏差。完成几何建模后进入仿真分析模块，首先为零件赋予对应金属材质的属性参数，包括弹性模量、泊松比、屈服强度等关键力学指标，确保材质属性与零件实际使用的金属材料性能匹配。随后开展网格划分工作，采用四面体网格单元对整体结构进行离散化处理，在法兰螺栓孔周边、弯管内外壁过渡区域进行局部网格加密，在应力水平较低的平直管段适当放大网格尺寸，平衡计算精度与计算效率，网格划分完成后检查单元质量，修正扭曲度过大的无效单元，保证网格整体质量满足求解要求。接下来根据零件实际工况施加约束与载荷，在一端法兰面施加固定约束模拟实际安装状态，在另一端法兰及内壁施加对应等级的压力载荷，同时在螺栓孔位置施加等效的螺栓预紧力，还原零件真实工作中的受力状态。完成前处理设置后提交求解器计算，求解完成后提取整体变形云图、等效应力云图等结果，分析零件在工况下的最大变形量是否满足密封要求，最大应力值是否低于材料许用应力，重点关注弯管过渡区、法兰与管体连接位置的应力分布情况，识别结构薄弱区域，为后续的结构优化、壁厚调整、法兰尺寸改进提供量化的数据支撑，确保零件在额定工作压力下具备足够的结构强度与刚度，避免使用过程中出现变形泄漏、结构开裂等失效问题。
