长轴类零件有限元应力分析仿真模型

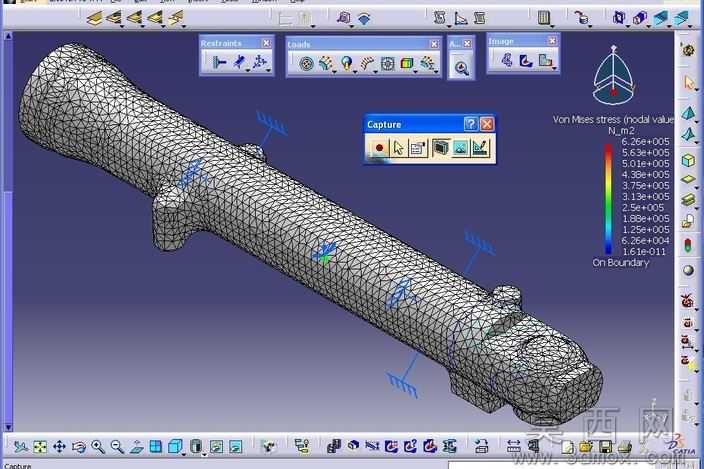

本模型为长轴类承载构件的有限元应力分析仿真成果，建模阶段依托三维设计环境完成构件的全参数化实体构建，完整还原了构件主体长筒结构、侧部凸台、端部连接结构的全部几何特征，对局部圆角、安装凸耳等易产生应力集中的细节特征做了精细化保留，避免几何简化带来的仿真误差。仿真前处理阶段，针对构件几何形态完成适配性网格划分，采用二阶四面体单元对整体结构进行离散，在凸台过渡区、端部连接位置做了网格局部加密，平衡仿真计算精度与运算效率，网格质量经过正交质量、 skewness 指标校验，满足结构力学仿真的计算要求。边界条件设置阶段，根据构件实际服役工况，在对应安装位置施加固定约束模拟实际装配限位，在承载区域施加对应方向的工作载荷，还原构件真实受载状态。求解计算完成后，通过后处理模块生成冯米塞斯应力分布云图，以渐变色谱直观呈现不同区域的应力数值分布，清晰标识出高应力集中区域与低应力安全区域，可直观判断构件的应力分布是否满足材料许用应力要求，为后续的结构优化、壁厚调整、局部加强设计提供量化的数据支撑。整个仿真流程严格遵循结构有限元分析的规范流程，从几何清理、网格划分、边界加载到结果后处理全流程参数可追溯，能够直接用于同类轴类承载构件的力学性能验证，帮助设计人员提前识别结构强度风险，缩短产品物理样机的测试周期，降低研发阶段的试错成本。
