PLF90精密行星齿轮传动箱结构设计

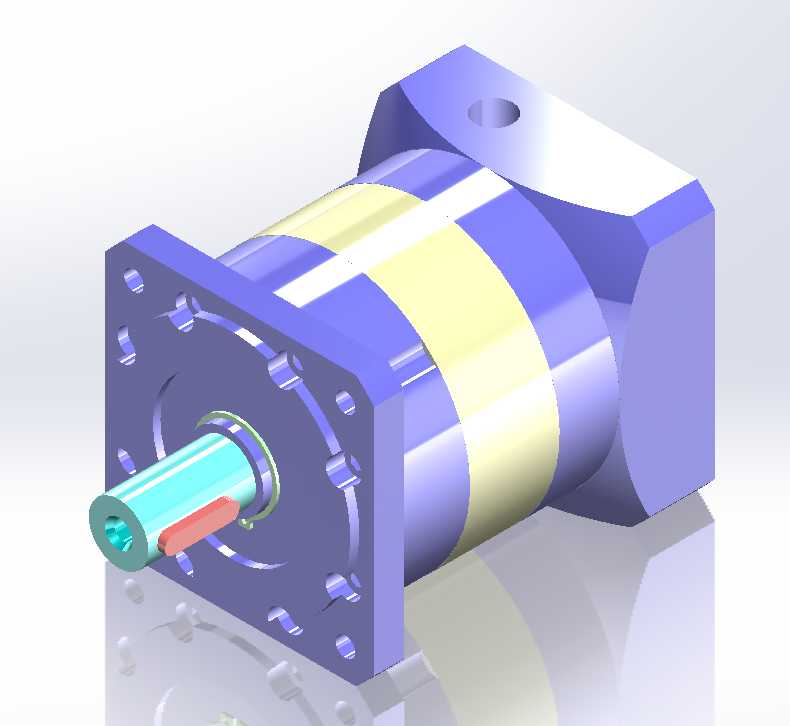

　　在自动化产线的伺服传动链路里，这类法兰输出型行星齿轮箱的适配场景覆盖极广，从3C装配工位的伺服滑台驱动，到包装机械的分度转台传动，再到数控设备的进给轴动力匹配，都能见到同结构产品的应用。做这类传动件的三维结构设计时，首先要锚定的是安装边界的适配性——输入端的轴孔与夹持结构要匹配标准伺服电机的输出轴径、止口尺寸，输出端的法兰安装孔位要对应常见的负载安装基准，避免选型后出现安装干涉。从结构功能来看，这款PLF90规格的行星箱采用直齿行星传动结构，内齿圈与箱体集成设计，太阳轮直接衔接输入轴，行星架作为输出端承载扭矩，多级行星轮的均载设计能保证传动过程中载荷均匀分布在每个啮合齿面，降低单点磨损风险。实际应用中，

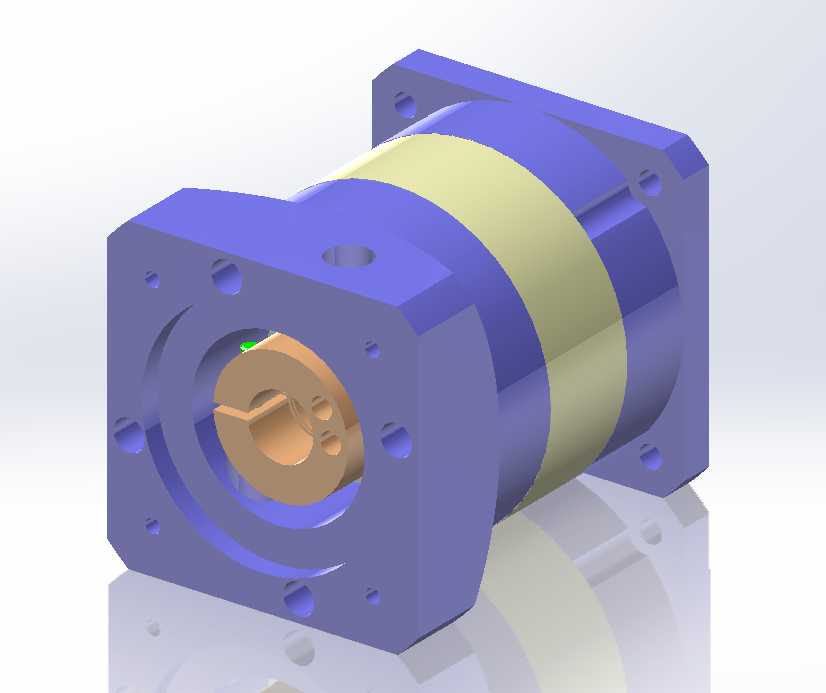

　　这类齿轮箱的核心作用是匹配伺服电机的高转速低扭矩输出特性，通过固定减速比放大输出扭矩，同时降低负载端的转动惯量匹配难度，提升整个传动系统的响应速度与定位精度。设计过程中，外形尺寸的控制是重点，90规格对应的是箱体安装法兰的基准边长，整个箱体的径向尺寸要控制在安装边界内，输出轴的伸出长度、键槽尺寸要符合通用传动连接件的配合标准，输入端的电机安装法兰止口要做同轴度公差约束，保证电机轴与齿轮箱输入轴的同轴度，避免运行过程中出现偏载导致的轴承磨损、齿面异响。从结构细节来看，箱体采用分段式设计，前端法兰与输出端轴承座集成，中间段容纳行星轮系与内齿圈，后端盖预留电机安装定位面，各段结合面采用止口定位，保证装配后的整体同轴度。

　　输出轴采用双轴承支撑结构，靠近输出端的轴承承受径向载荷与倾覆力矩，内侧轴承辅助支撑保证轴系刚性，输入侧的太阳轮采用浮动结构设计，能自动补偿加工与装配过程中的微小误差，提升轮系啮合的平稳性。在实际选型适配时，工程师需要核对的安装边界包括：输出法兰的安装孔分布圆直径、孔位数量与孔径，输出轴的轴径、键槽宽度与深度、伸出长度，输入端电机法兰的止口直径、安装孔位、轴孔夹持直径，以及箱体整体的总长尺寸，这些尺寸直接决定了该齿轮箱能否直接适配现有设备的安装空间，无需额外做转接法兰改造。这类行星齿轮箱的应用场景里，对回程间隙的控制是核心性能指标，不同精度等级的产品对应不同的侧隙要求，精密级的产品能将回程间隙控制在弧分级，满足高精度定位场合的需求，

　　而普通级的产品则适用于对定位精度要求不高的动力传动场合。设计轮系参数时，需要根据额定输出扭矩、减速比来确定行星轮的数量、齿轮模数、齿宽参数，同时要校核齿面接触强度与齿根弯曲强度，保证在额定负载下轮系不会出现断齿、过度磨损的问题。轴承的选型也要匹配对应的载荷工况，既要考虑额定扭矩下的径向载荷，也要考虑实际应用中可能出现的倾覆力矩，尤其是输出端直接连接转盘、悬臂负载的场合，轴承的额定动载荷要留有足够的安全系数。箱体的材质通常选用铝合金做硬质阳极氧化处理，在保证结构刚性的同时降低整体重量，适配伺服传动系统对轻量化的需求，内齿圈如果和箱体集成，要保证内齿的加工精度，也有部分设计将内齿圈作为单独零件嵌入箱体，降低加工难度。润滑结构的设计也不能忽略，行星轮系的啮合部位、轴承部位需要填充润滑脂，箱体结合面要做密封设计，避免润滑脂泄漏同时阻挡外界粉尘、切削液进入箱体内部，适配工业现场的复杂工况。在三维建模过程中，需要对每个配合面做公差标注，尤其是止口配合、轴承安装孔、轴颈配合的位置，要明确尺寸公差与形位公差要求，给后续的加工、装配提供准确的依据，同时建模时要预留装配工艺空间，比如轴承的安装导入倒角、紧固件的操作空间，避免出现设计完成后无法装配的问题。
