在桌面级3D打印创客项目、小型教学演示装置、低负载精密传动工位的动力匹配场景中,常规接触式蜗轮蜗杆结构往往存在装配间隙难调整、摩擦磨损快、润滑维护频繁的痛点,这套非接触式单级蜗轮减速结构正是针对这类场景做的定向优化设计。整套传动结构采用磁耦合非接触传递扭矩的核心思路,输入端与电机轴连接的部位内置永磁体,蜗轮腔体内对应位置同样布置匹配磁极的磁组,动力传递过程中输入端与蜗轮组件没有直接的机械接触,从根源上消除了接触式传动的摩擦损耗与啮合噪音,也省去了定期涂抹润滑脂的维护步骤,非常适合长期运行在低负载、对噪音控制有要求的桌面演示设备、小型文创动态装置上。

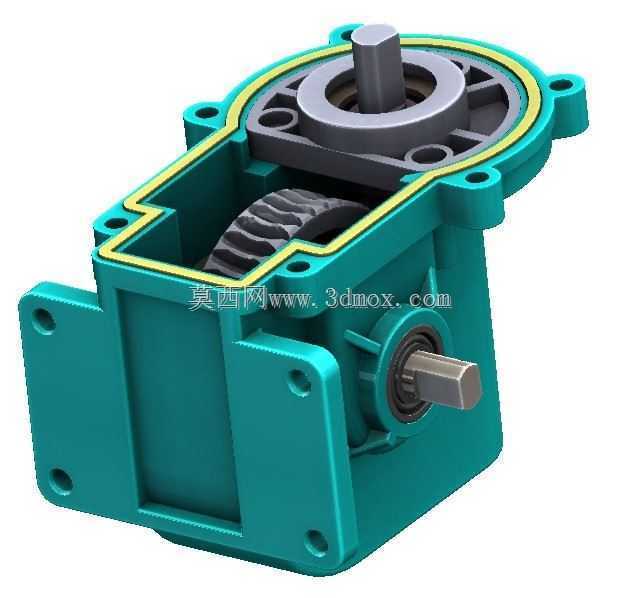

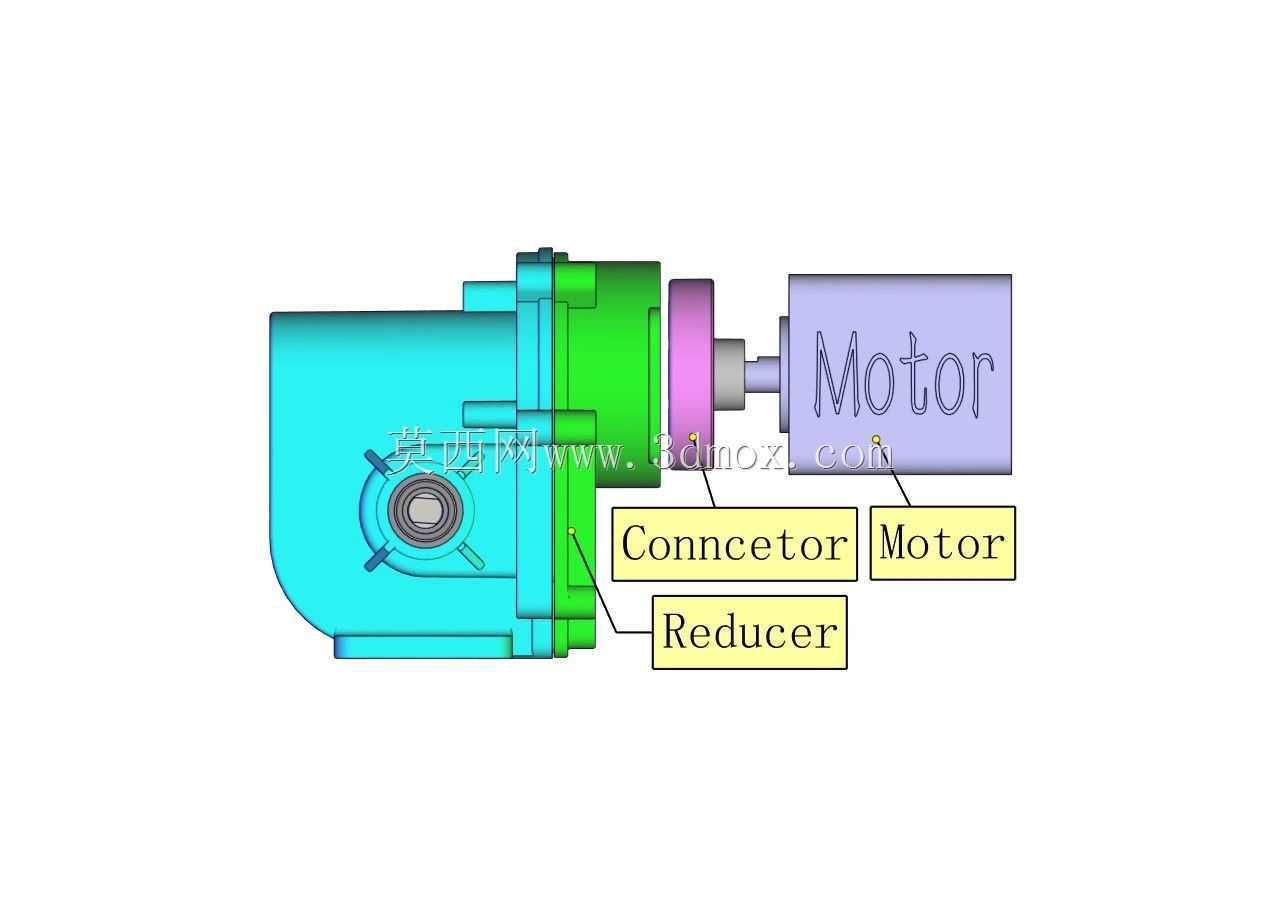

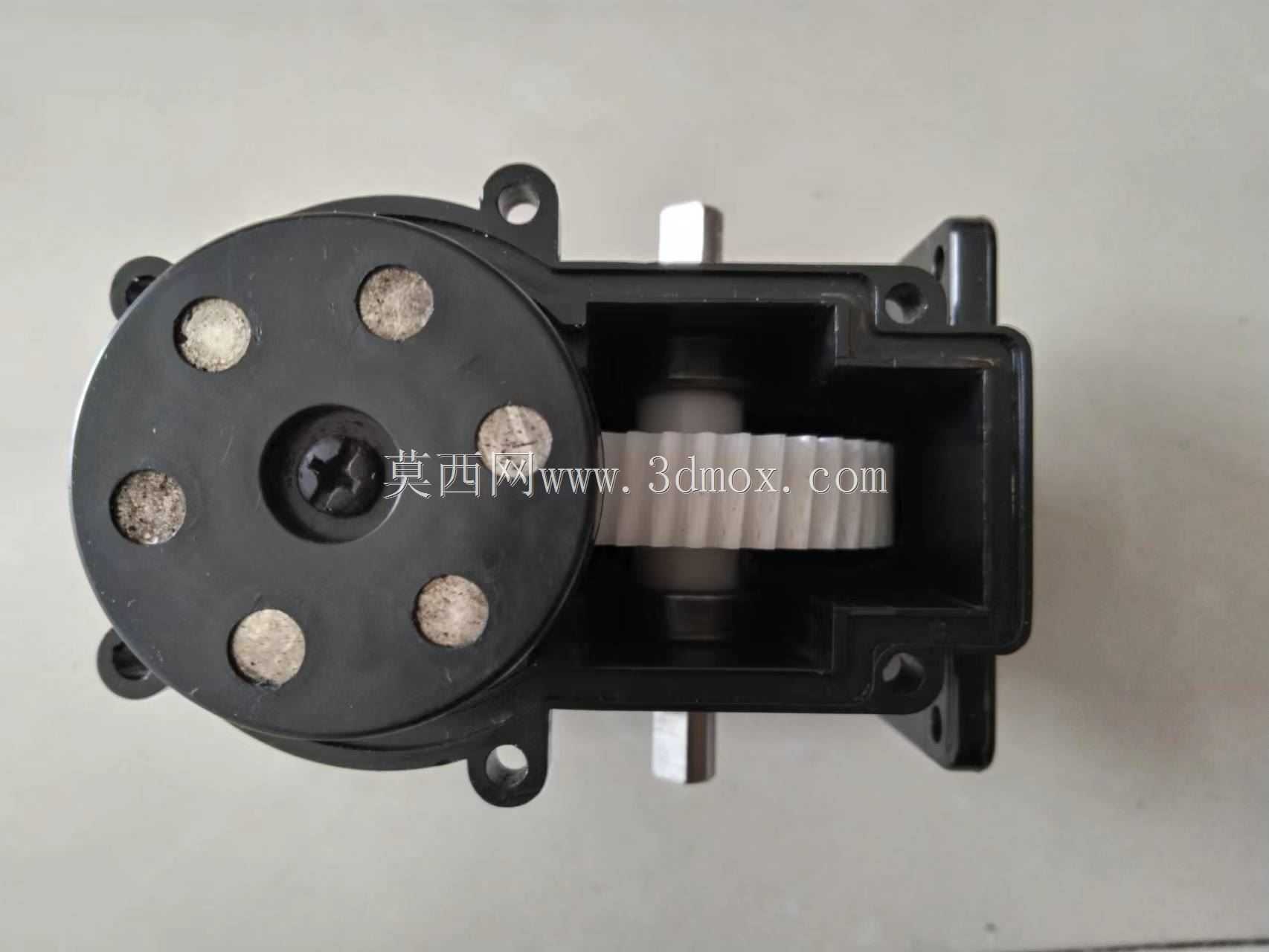

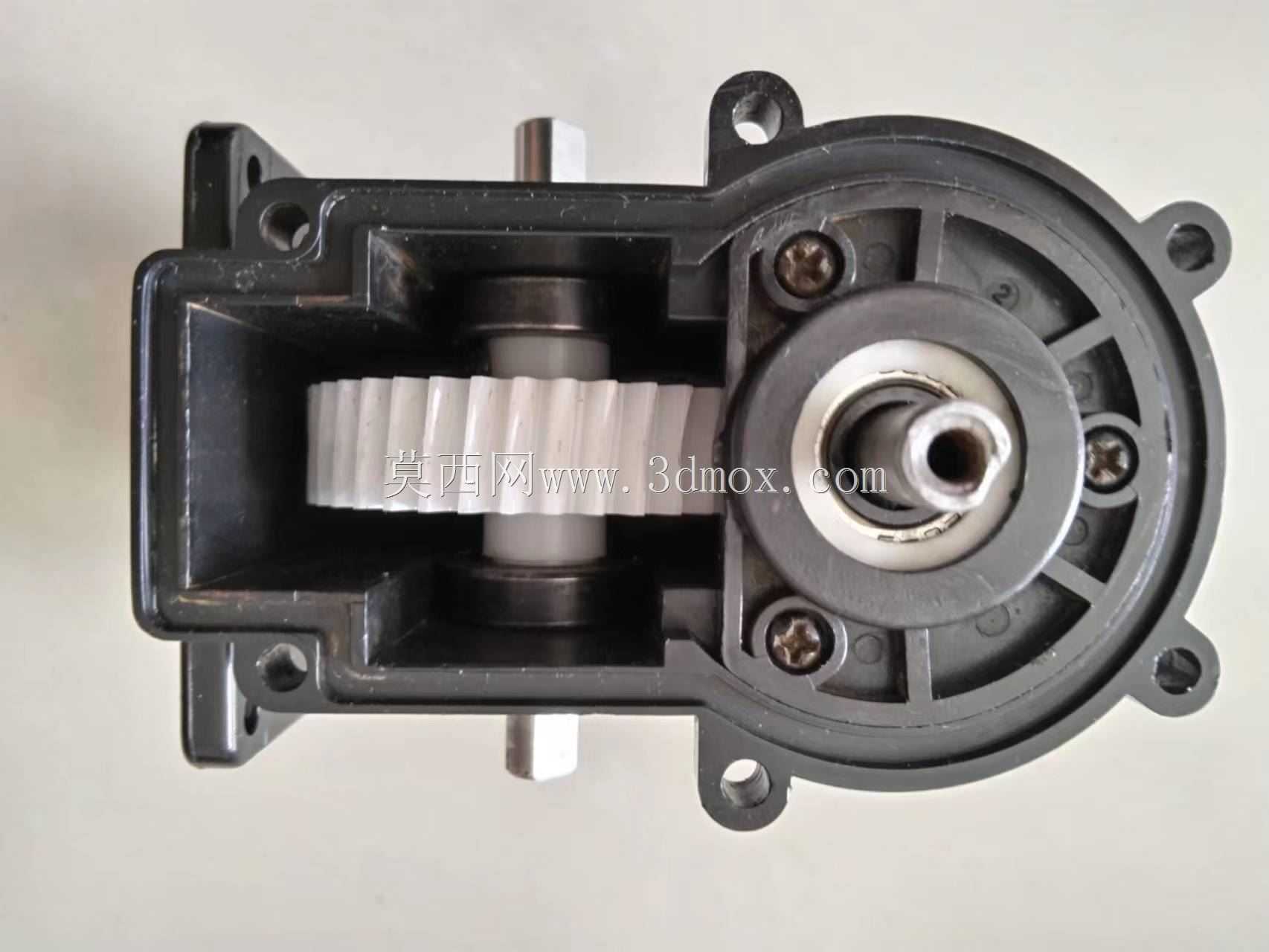

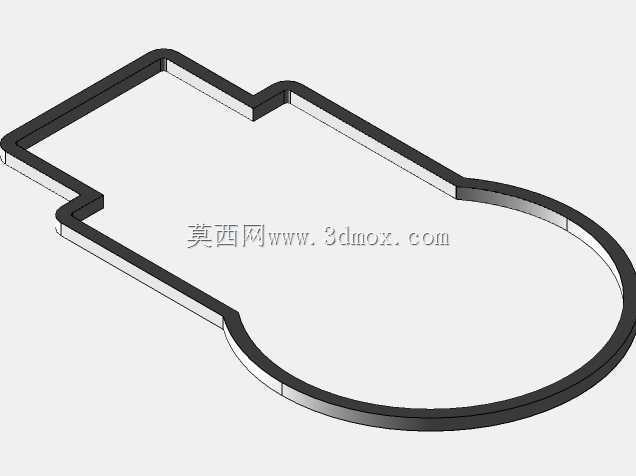

从结构功能划分来看,整套组件分为电机连接端、磁耦合衔接段、蜗轮减速腔体三个核心部分,电机连接端做了通用化的轴孔适配设计,可匹配常规小型直流电机的出轴尺寸,衔接段的磁组安装位预留了标准的磁钢嵌槽,不需要额外做粘接固定的辅助结构,打印完成后直接将标准规格的圆形磁钢压入嵌槽即可完成组装,磁钢的磁极对位在结构设计时已经做了防呆处理,不会出现磁极装反导致传动失效的问题。蜗轮减速腔体采用一体化壳体设计,所有安装孔位、轴承卡位都做了3D打印工艺适配,腔体壁厚控制在1.5mm-2mm区间,既保证了壳体的结构刚性,又能尽可能降低打印耗材的用量,腔体内部的蜗轮安装位预留了0.2mm的装配间隙,适配FDM打印的工艺公差,不需要二次打磨修配就能完成蜗轮组件的装配。
传动参数设计上,这套单级蜗轮结构的传动比设定为40:1,匹配常规转速40r/min的低速直流电机时,输出端转速可稳定在1r/min,刚好适配动态展示装置、小型物料推送机构的低转速大扭矩输出需求。非接触传动的设计特性决定了这套结构的最大输出扭矩受磁钢磁力限制,不适合大负载的工业传动场景,但在额定负载范围内,传动过程没有机械接触带来的卡顿感,输出扭矩的平顺性远优于同尺寸的接触式3D打印蜗轮结构,也不会出现长期运行后蜗轮齿面磨损导致传动间隙变大的问题。

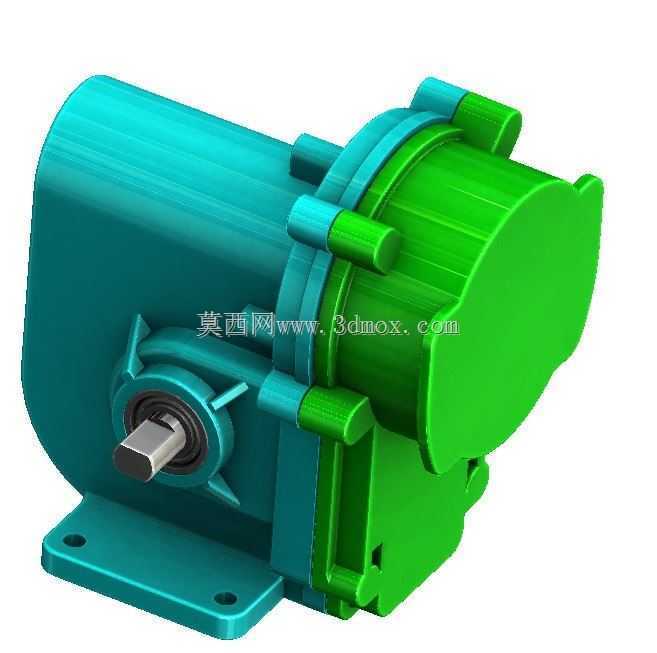

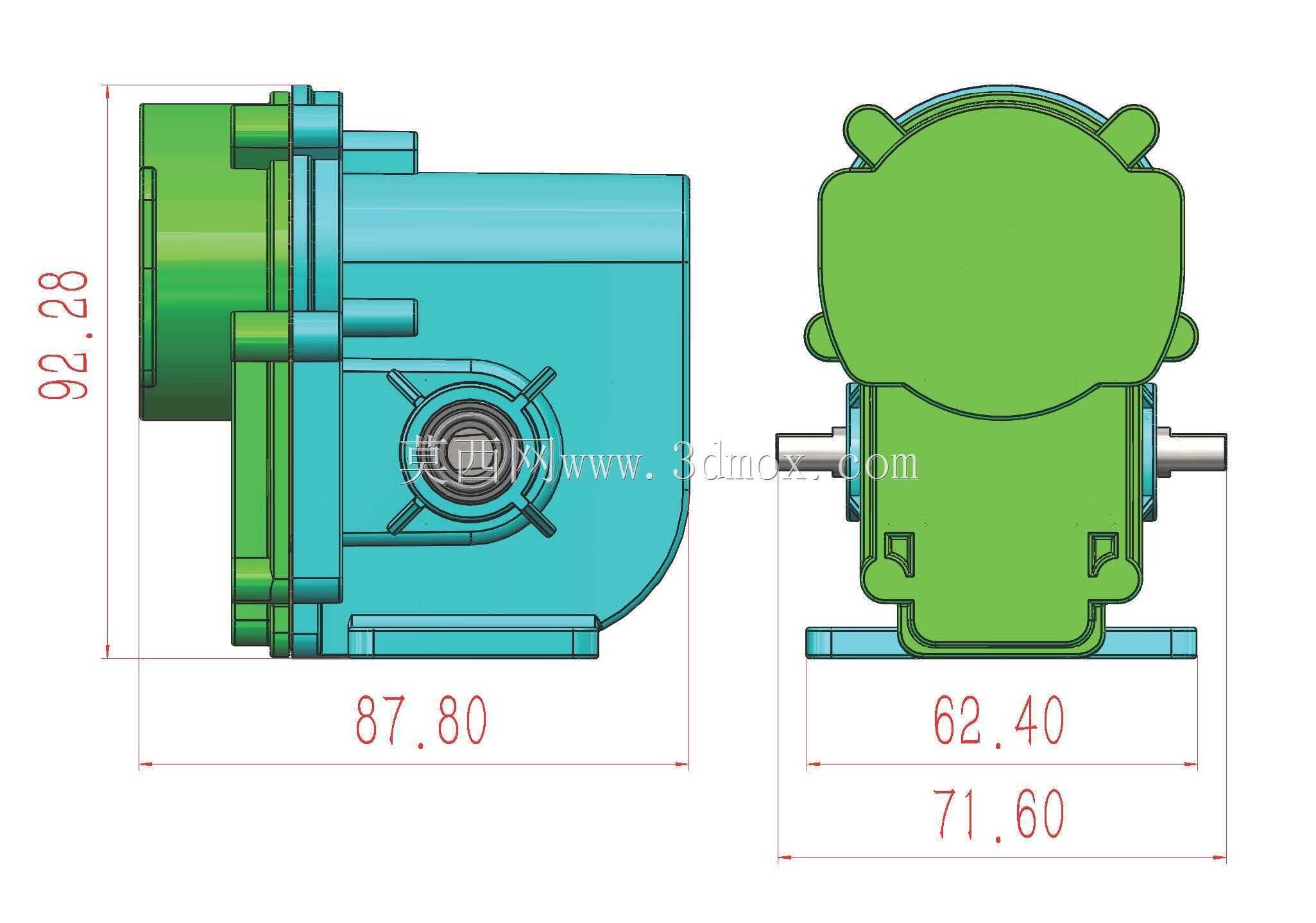

安装边界层面,整套减速结构的外形轮廓做了方正化处理,壳体侧面预留了四个标准的M3螺丝安装孔,孔位间距按照通用小型传动组件的安装规范设定,可直接固定在亚克力安装板、3D打印的设备机架上,不需要额外设计定制化的安装转接件。输入端的电机安装位做了沉台设计,电机本体可部分嵌入沉台内,进一步压缩整套动力组件的轴向安装尺寸,在空间受限的小型创客项目中也能灵活布置。输出轴端采用标准的D型轴截面设计,可直接匹配常规的联轴器、同步带轮、摆杆等执行件,不需要额外做轴连接的转接结构。

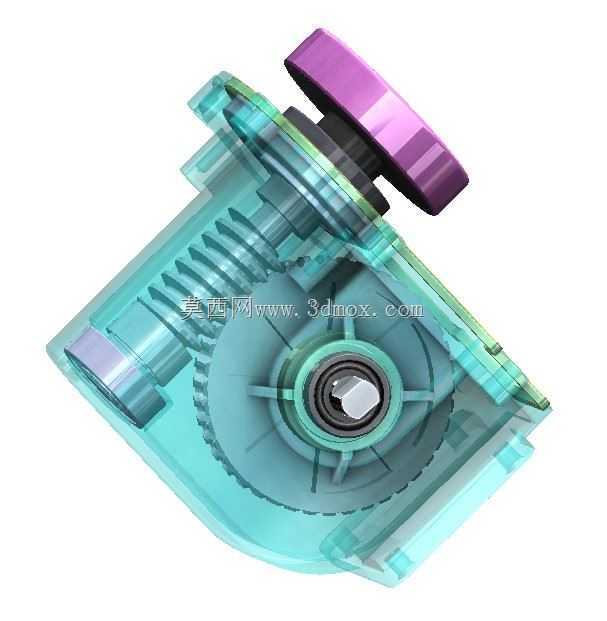

从3D打印落地的角度来看,整套结构所有零件都无需添加支撑即可完成打印,壳体的开合面设计在蜗轮腔体的轴向中分位置,打印完成后只需要通过卡扣或者M2螺丝即可将上下壳体扣合,内部的蜗轮组件可直接放入腔体内,装配流程不需要复杂的工装辅助,普通创客用户按照装配对位标识即可在十分钟内完成整套结构的组装。磁耦合的非接触设计也降低了零件的加工精度要求,即使打印过程中出现0.1mm-0.2mm的尺寸偏差,也不会影响动力的正常传递,容错率远高于接触式啮合的蜗轮结构。在实际教学场景中,这套结构还可作为磁传动、蜗轮减速原理的演示教具,透明材质打印的壳体可直接观察内部磁组与蜗轮的运转状态,帮助学习者直观理解非接触传动的工作逻辑与减速比的换算关系。
