TO-220封装功率器件配套散热组件

　　在电力电子设备的功率回路设计中，TO-220封装的半导体器件是极为常见的功率承载单元，这类器件涵盖MOS管、快恢复二极管、三端稳压器等核心元件，工作过程中会因导通损耗、开关损耗持续产生热量，若热量无法及时导出，会导致器件结温超出额定阈值，轻则引发参数漂移、电路工作稳定性下降，重则造成器件热击穿、整机功能失效。这套配套的散热组件，正是针对TO-220封装器件的散热需求完成的结构设计，可直接适配标准TO-220封装的单管安装，广泛应用于开关电源、线性稳压电源、电机驱动板、功率放大电路、小型逆变器等常见电力电子场景。

　　从实际使用的安装边界来看，组件整体结构分为功率器件本体与铝制散热鳍片两部分，器件引脚采用标准2.54mm间距直插设计，可直接匹配通用PCB板的焊盘孔径，器件本体中部的安装孔位与散热片的固定孔完全同轴，安装时可通过M3规格的螺丝加绝缘垫圈完成两者的紧固，既保证器件散热面与散热片基底的紧密贴合，降低接触热阻，也能满足电气绝缘的安装要求，避免器件散热片带电引发的电路短路风险。散热片采用平行鳍片结构设计，鳍片厚度与间距经过匹配自然对流散热的工况优化，在有限的安装空间内尽可能扩大了散热面积，无需额外加装强制风冷风扇即可满足中小功率等级下的散热需求，能适配10W以内耗散功率的TO-220器件长期稳定工作。

　　设计过程中优先考虑了量产装配的工艺可行性，散热片基底的平面度控制在合理公差范围内，无需额外的精密研磨工序即可满足与器件散热面的贴合要求，鳍片采用挤压铝型材一次成型工艺，加工成本低、量产一致性好，适合批量配套生产。器件与散热片的组合整体外轮廓规整，在PCB板上占用的安装空间清晰明确，结构设计时预留了引脚折弯的安全距离，若安装场景有高度限制，也可根据实际装配需求对引脚进行成型处理，不会干涉散热片的安装固定。

　　在结构细节处理上，散热片的边角做了小尺寸倒角处理，避免装配过程中锐边划伤操作人员或损坏周边导线绝缘层，安装孔位周边做了沉台设计，螺丝紧固后螺帽不会突出鳍片表面，可进一步压缩整机的装配空间。器件本体的塑封外壳与金属散热部分的结合位置做了定位结构，与散热片装配时不会出现偏移错位，能保证每次装配的接触面积一致，避免因装配偏差导致的散热性能波动。对于需要做绝缘安装的场景，该结构也可直接配套常见的TO-220绝缘矽胶片、绝缘粒子使用，无需对散热片结构做额外修改，适配性较强。

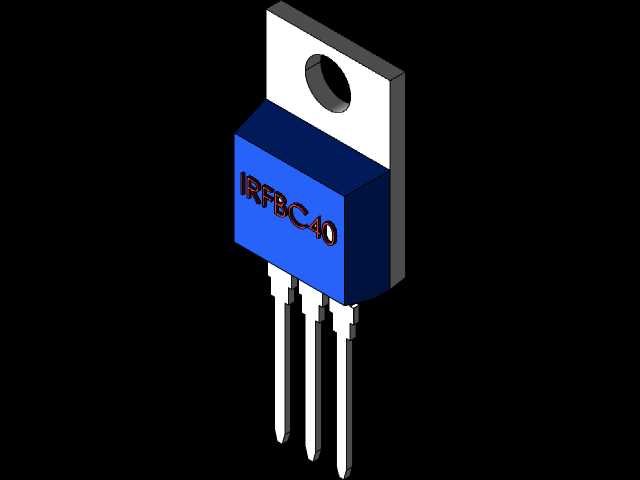

　　从三维建模的角度来看，这套组件的模型完整还原了实际生产加工的所有结构细节，包括引脚的倒角、塑封外壳的标识区域、散热片鳍片的拔模斜度、安装孔的沉台结构，所有配合尺寸都按照行业通用的公差标准设定，可直接用于PCB板的3D布局干涉检查、整机结构的空间校核，也可作为散热仿真分析的基础模型，帮助设计人员在产品开发阶段提前评估散热方案的可行性，减少后期样机试制的反复修改次数，缩短产品开发周期。
