适配三星平板的FLIR热成像夹持供电支架

　　这款夹持固定结构主要面向户外电力巡检、设备热故障排查的一线作业场景，解决热成像模块与平板搭配使用时的连接可靠性痛点。日常现场作业中，作业人员常将FLIR ONE Pro这类小型手机热成像模块转接在工业平板上使用，仅靠USB-C公母头直接插接的方式，在手持走动、抬手检测高空设备、俯身排查柜体内部线路的过程中，接头处会持续承受模块自重带来的弯折力矩，轻则出现接触不良导致热成像画面断连，重则直接掰损Type-C接口的针脚，造成设备损坏。

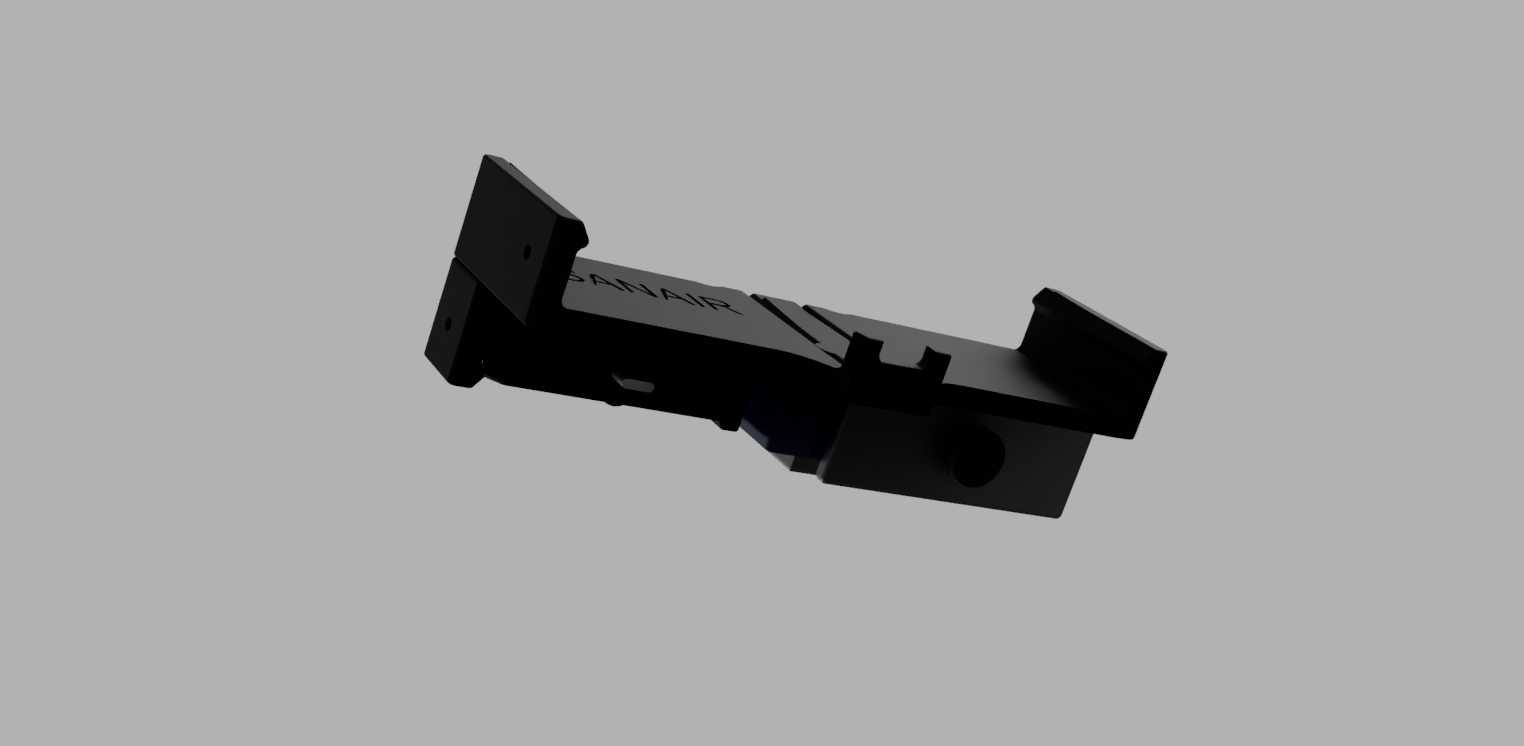

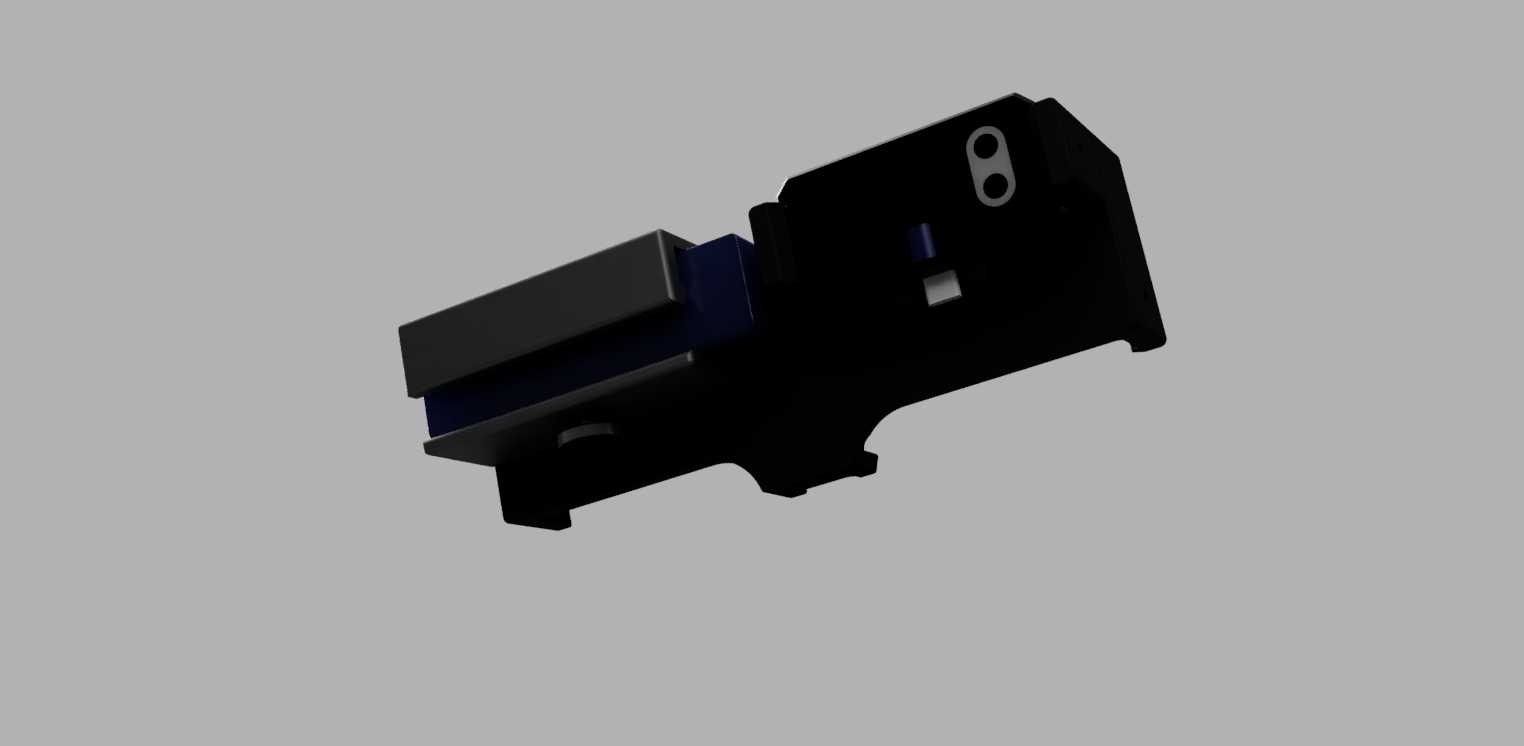

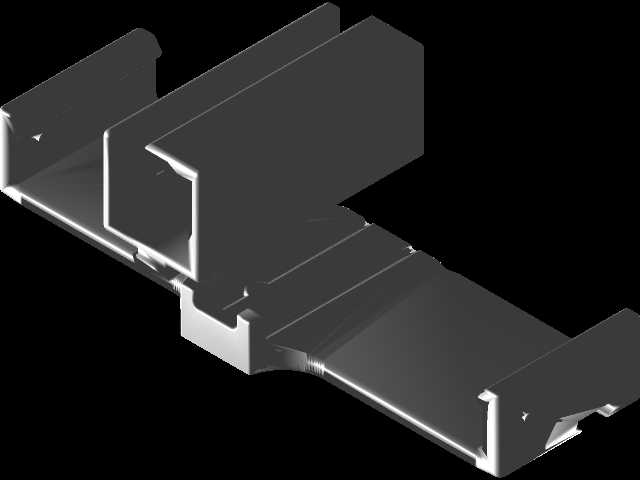

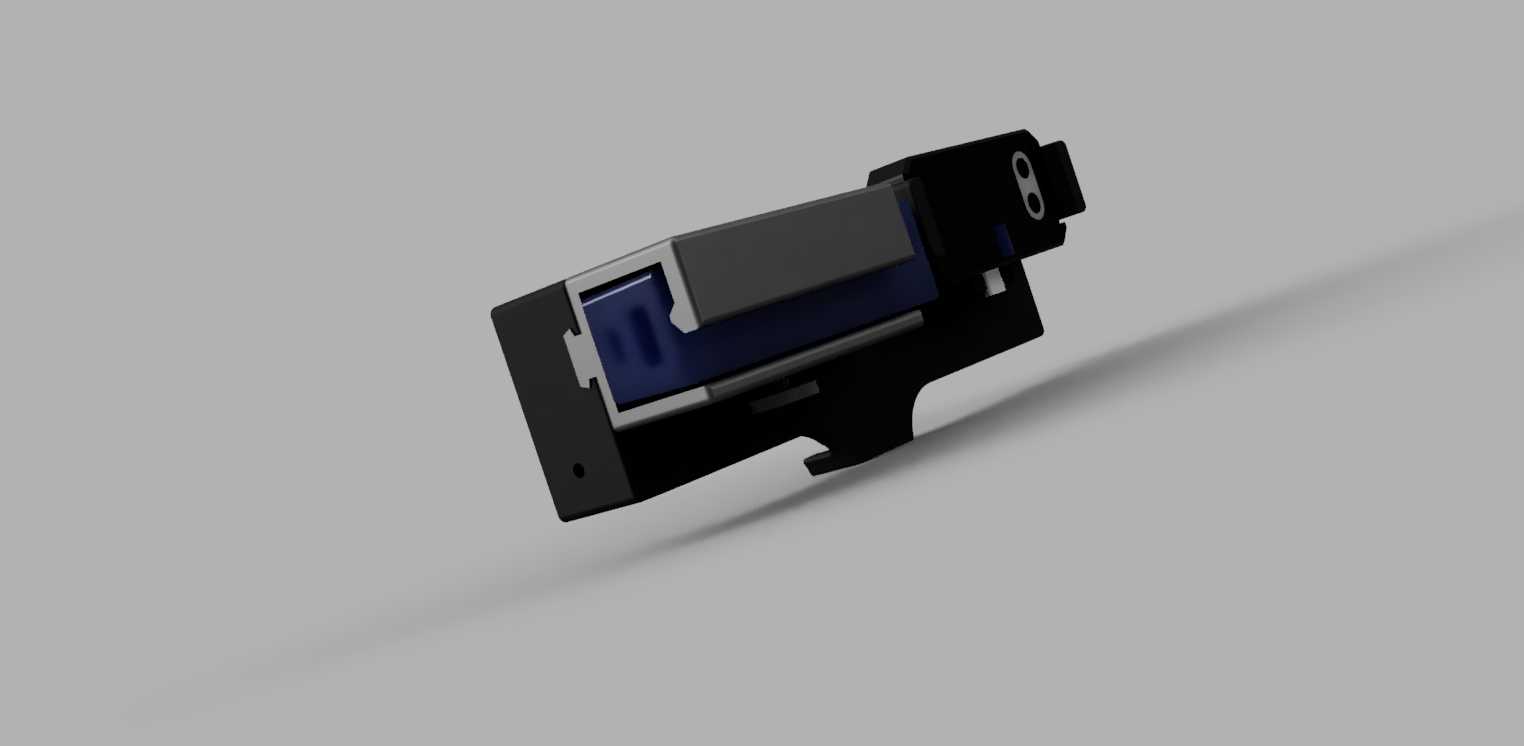

　　设计上首先将夹持结构分为两个核心功能区，一侧是热成像模块的定位卡槽，完全贴合FLIR ONE Pro的外壳轮廓做限位，卡槽内侧预留0.2mm的装配间隙，方便模块快速取放，同时在模块对应镜头的位置做了通光开孔，避免遮挡热成像与可见光镜头的视场，开孔边缘做了1mm的倒角处理，防止打印件毛边刮花镜头镀膜。另一侧是移动电源的容纳仓，尺寸适配常规10000mAh容量的薄款移动电源，仓体两侧做了弹性卡爪结构，卡爪厚度设置为2mm，利用PLA材料本身的微弹性实现对不同厚度移动电源的夹紧固定，不需要额外增加螺丝或者绑带结构。

　　两个功能区之间做了走线槽设计，移动电源到热成像模块的充电线、热成像模块到平板的Type-C连接线都可以埋入槽内，避免线材外露勾挂到现场的线缆或者设备棱角。结构与平板接触的贴合面，完全匹配三星SMT865平板对应边角的弧面轮廓，贴合面边缘做了一圈2mm宽的止口，卡在平板保护壳的边缘，实现横向与纵向的限位，不需要额外粘接或者夹持在平板屏幕侧，不会遮挡屏幕显示区域，也不会误触平板侧边的按键。

　　安装边界上，整个结构装配完成后总厚度不超过32mm，突出平板背部的高度控制在28mm以内，不会影响平板平放在工作台面上的放置稳定性，平板平放时整个结构的支撑面保持水平，不会出现倾斜硌伤平板后盖的情况。结构上预留了调整余量，针对同尺寸10英寸工业平板的不同橡胶保护壳，可以通过打磨贴合面的止口边缘来适配不同保护壳的厚度，不需要重新打印整个主体结构；针对不同尺寸的小型热成像模块，也可以通过更换热成像侧的卡槽嵌件来适配，主体的供电仓与平板贴合部分可以通用。

　　实际使用时，热成像模块插入卡槽后，Type-C接头与平板接口的对位精度控制在0.1mm以内，插接后接头处不会承受额外的弯折应力，所有模块的重量都通过整个夹持结构分散到平板的背部壳体上，而非集中在Type-C接口处。移动电源装入仓体后，可以在作业过程中持续为热成像模块供电，解决小型热成像模块自带电池续航短，无法满足长时间户外巡检需求的问题。结构的壁厚设置为2.5mm，在0.4mm层厚、0.4mm喷嘴的打印参数下，3层外壁、18%填充率即可满足日常使用的强度需求，正常手持作业、轻微磕碰不会出现结构断裂的情况，整体重量控制在85g以内，加上热成像模块与移动电源的总重量也不会给平板手持带来过大的负重感。

　　针对现场作业可能遇到的线材拉扯情况，走线槽的出线位置做了圆角过渡，同时在线材对应位置设计了小型的线卡结构，将线材卡在槽内，意外拉扯线材时拉力会作用在结构件上，不会直接传导到接口处导致接头松脱或者设备损坏。结构的边角全部做了R1.5的圆角处理，没有尖锐棱角，避免作业人员手持时被划伤，也不会刮蹭平板的保护壳或者后盖涂层。
