马氏龙E超音速火箭电子机架结构

　　该结构件为小型超音速探空火箭配套的航空电子系统安装机架，是箭上电子载荷的核心承载部件，主要应用于业余探空火箭、小型科研试验火箭的航电系统集成场景，承担飞控板、电源模块、数据记录单元、点火控制模块等核心电子元件的固定、定位与防护功能，同时需要适配火箭飞行过程中的强过载、气动振动、温度交变等复杂工况，保证电子元件在飞行全程的安装可靠性与连接稳定性。

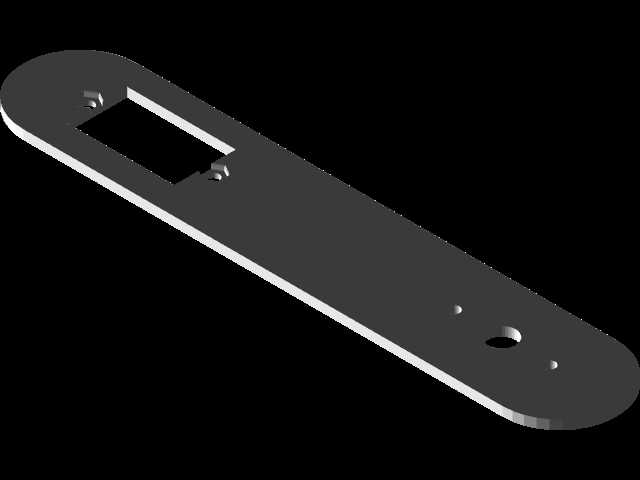

　　从实际使用需求出发，该机架采用长条形扁平构型，整体轮廓贴合箭体内部的安装舱段内壁弧度，一端做圆弧收边处理，完全匹配箭体圆柱舱段的内部截面边界，不会出现安装干涉问题；机架总长度控制在1150mm量级，整体采用轻量化设计思路，无冗余结构，裸件重量控制在3.3kg，能够有效降低箭体的死重占比，为推进剂与有效载荷预留更多重量空间。机架主体采用平板式承载结构，板面预留多个不同规格的安装孔位，其中大尺寸矩形开孔为核心航电模块的嵌入式安装位，能够将主控板直接嵌入板面，降低整体安装高度，压缩航电舱的轴向尺寸；其余分布的小孔分别对应不同电子模块的螺丝固定位、线束穿引位、传感器避让位，孔位位置经过反复迭代，完全匹配常用业余火箭航电元件的安装尺寸，不需要二次打孔加工即可完成全部元件的装配。

　　设计过程中优先考虑了飞行工况下的载荷传递路径，机架两端预留与箭体承力桁条连接的固定孔，能够将机架承受的过载直接传递到箭体主承力结构上，避免机架自身在大过载下出现变形或断裂；板面的开孔位置经过应力校核，避开了主承力路径，不会因为开孔削弱整体结构强度，同时开孔也能起到减重、线束梳理、通风散热的作用，适配火箭飞行过程中电子元件的散热需求，避免舱内密闭环境下电子元件积温过高导致工作异常。机架边缘做倒圆角处理，既能够避免安装过程中划伤操作人员或损坏线束绝缘层，也能降低飞行过程中应力集中的风险，提升结构的抗疲劳性能。

　　安装边界上，该机架的厚度尺寸适配常规小型探空火箭的舱段内部安装间隙，安装后板面与舱壁之间预留足够的线束布置空间，所有电子元件安装完成后，最高凸起高度不超过舱段内部的净空尺寸，不会与舱段内壁或其他箭上部件发生干涉；机架上的固定孔位采用统一的规格标准，适配常用的M3、M2.5规格螺丝，不需要特殊紧固件即可完成装配，同时孔位位置兼顾了不同品牌、不同规格航电模块的安装兼容性，既可以安装商业成品航电，也能适配自制的开源飞控板、数据记录模块，适配性较强。

　　从工艺实现角度，该结构既可以采用碳纤维板、航空层板通过CNC切割加工，也能够通过FDM3D打印使用高强度工程塑料制作，加工门槛低，适合业余火箭制作、学生科研试验、小型航天科普项目的使用场景；结构设计上没有复杂的曲面或异形结构，加工难度低，加工周期短，能够快速迭代修改，适配不同箭体直径、不同航电配置的定制化需求。实际使用中，该机架能够承受最高11马赫数飞行工况下的气动振动与过载冲击，配合Cesaroni pro54等常用商用固体火箭发动机使用时，能够在2700m海拔高度的最大飞行速度工况下保持结构完整性，保证航电系统全程正常工作，完成飞行数据记录、点火控制、开伞触发等核心功能，不会因为结构失效导致航电脱落、接线松脱等故障。

　　在结构细节设计上，机架上专门预留了点火线路的独立穿线孔，将点火线路与信号线路分开布置，避免大电流点火信号对飞控传感器、数据传输线路造成电磁干扰，提升航电系统的工作稳定性；同时板面预留了传感器的正对开孔，能够让气压高度计、GPS天线等需要外露感应的元件直接对准舱段上的对应开口，不需要额外延长线束，减少信号衰减与接线故障点。机架的整体重心位置经过优化，安装完所有电子元件后，重心与箭体纵轴重合，不会因为机架安装导致箭体整体偏心，影响飞行稳定性。
