仿生四足行走机构腿部结构设计

　　这套仿生四足行走机构的腿部结构，核心面向小型仿生移动机器人的研发验证场景，可适配教学演示、小型巡检作业、复杂地形移动平台开发等实际需求。从实际应用场景来看，这类腿部行走结构相比轮式、履带式移动机构，在非结构化地形的通过性上有明显优势，能够应对台阶、碎石、浅沟等轮式机构难以通行的路面，可用于实验室仿生运动算法验证、小型户外探测平台搭建、教学场景下的机械原理演示等场景。

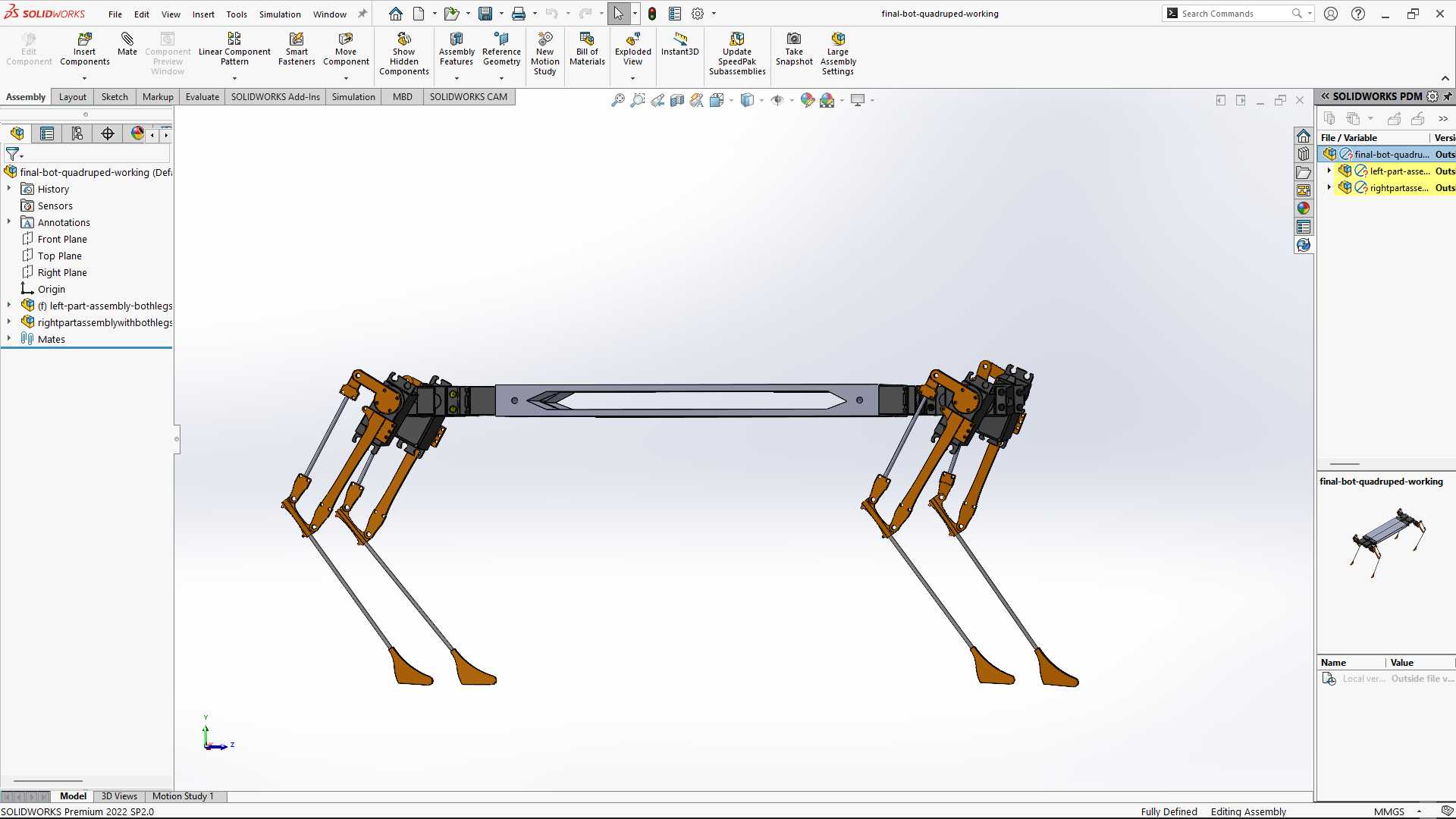

　　从功能特性上看，该结构采用对称式双侧腿部布局，单腿采用多连杆串联构型，大腿段设置驱动安装位，可对应安装舵机或小型伺服驱动单元，小腿段采用细长杆件配合足端缓冲结构，能够在行走过程中分散足端接触地面的冲击力，降低行走过程中的机构震动。整体躯干部分采用一体化横梁结构作为承载主体，两侧腿部的安装基准统一在横梁的两端安装面上，保证左右两侧腿部的运动对称度，避免行走过程中出现偏载、步态偏移的问题。足端采用扁平式接触端面，增大与地面的接触面积，降低硬质地面行走时的打滑概率，同时足端与小腿杆采用铰接式连接，可在一定角度范围内自适应地面坡度，提升不同路面下的抓地稳定性。

　　设计思路上，这套结构优先考虑了运动验证的便捷性，所有连杆的铰接点都采用标准化的销轴安装位，可根据实际测试需求更换不同长度的连杆件，快速调整腿部的步幅、抬腿高度参数，适配不同的步态算法调试需求。驱动单元的安装位预留了通用的安装孔位，可兼容不同规格的小型舵机、微型伺服电机，不需要额外加工转接件即可完成驱动部件的装配，降低原型机的搭建成本。躯干横梁采用中空式截面设计，在保证整体结构刚性的前提下降低自身重量，减少行走过程中驱动单元的负载，提升机构的续航表现。

　　从安装边界与尺寸适配来看，整套机构的宽度方向尺寸控制在常规小型移动机器人的适配范围内，躯干横梁的安装平面预留了拓展安装孔位，可直接搭载控制板、电池、传感器等功能部件，不需要额外设计上层安装支架。腿部完全收拢时的整体高度、完全伸展时的最大抬腿高度都经过运动干涉校验，在整个步态运动行程内，腿部杆件与躯干、相邻腿部之间不会发生运动碰撞，保证行走过程中的运动安全性。单腿的运动行程覆盖了常规行走步态所需的摆动范围，可实现慢走、小步快跑等多种步态的运动输出，足端的运动轨迹可通过调整连杆参数实现不同的落地缓冲曲线，适配不同硬度的路面行走需求。

　　在结构细节处理上，所有铰接位置都预留了轴承安装位，可装配微型滑动轴承或滚动轴承，降低连杆转动过程中的摩擦阻力，减少长时间运动后的铰接位磨损，提升机构的使用寿命。杆件的连接处都做了圆角过渡处理，避免应力集中导致的杆件断裂问题，同时所有外露的安装孔位都采用沉孔设计，装配后紧固件不会突出杆件表面，避免运动过程中与其他部件发生剐蹭。这套结构可直接作为四足机器人原型机的机械主体，研发人员只需要搭配对应的驱动控制单元、传感模块即可完成整机的搭建，大幅缩短仿生移动机器人的研发周期，也可作为机械原理教学的演示模型，直观展示多连杆行走机构的运动原理与仿生构型特点。
