线缆用卡扣式铁氧体夹结构设计

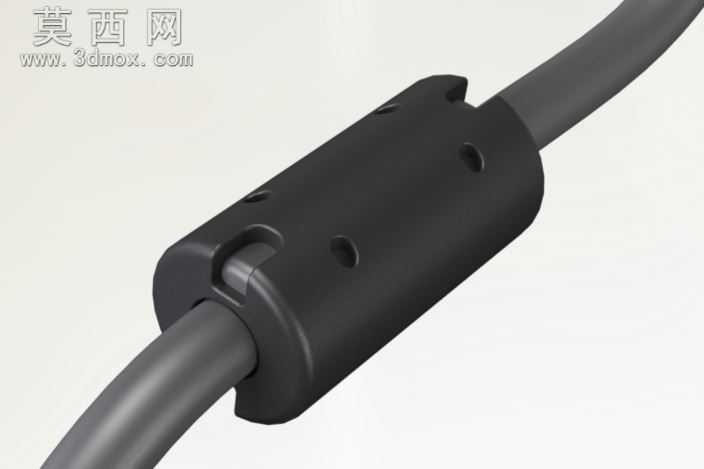

本作品为卡扣式铁氧体夹的三维参数化模型，建模过程依托SolidWorks平台完成全流程结构设计，首先基于线缆固定与电磁干扰抑制的双重功能需求，拆解产品为上下对合夹体、卡扣锁合结构、线缆穿装通道、定位孔位四大核心模块。建模阶段先绘制夹体的纵向截面草图，通过拉伸凸台生成基础实体，针对夹体两端的线缆过孔做圆角过渡处理，避免穿线时刮伤线缆外皮；侧面的定位小孔采用异形孔向导精准定位，保证孔位与夹体中心轴线的同轴度公差符合装配要求。卡扣结构采用弹性锁合设计，建模时对卡扣的卡合凸台与卡槽做拔模斜度处理，预留0.15mm的装配间隙，既保证卡扣开合的顺畅度，又能在锁合后提供足够的抱紧力，防止夹体在线缆上滑动移位。材质渲染阶段，夹体主体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数至0.8，还原实际产品的磨砂质感，卡扣的弹性连接部位微调材质硬度参数，模拟尼龙加纤材质的力学视觉特征；穿装的线缆赋予深灰色橡胶材质，添加轻微的表面纹理，还原线缆外皮的哑光橡胶触感，整体渲染采用柔和的影棚光源，多角度展示夹体的外观细节与装配状态。设计思路上，该铁氧体夹兼顾了电磁屏蔽与线束固定的双重作用，内部可嵌装铁氧体磁环，对线缆上的高频电磁干扰起到抑制作用，对合式的卡扣结构无需额外紧固件，可直接卡装在已布设完成的线缆上，无需穿线操作，大幅提升现场装配效率；夹体侧面的定位孔可配合扎带或螺丝实现夹体的二次固定，适用于电子设备内部线束、家电电源线、数据传输线等多种场景的线束整理与EMI防护需求，整体结构无尖锐棱角，所有边缘均做R0.5以上的圆角处理，符合电子产品的安全设计规范。
