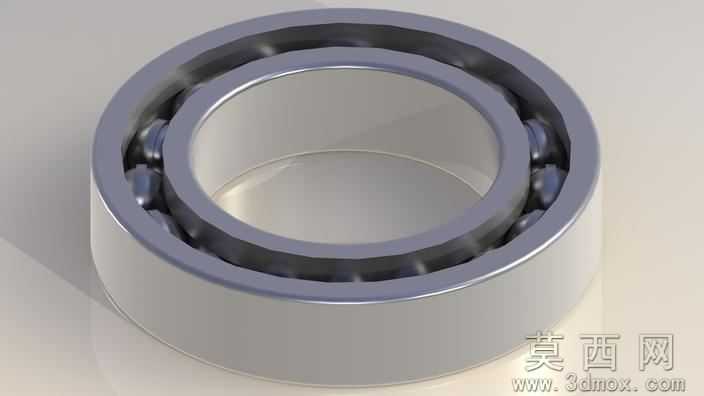

南航6009深沟球滚动轴承三维建模作品

本作品为6009型深沟球滚动轴承的三维建模成果，建模过程严格遵循深沟球轴承的标准尺寸规范，先通过草图绘制完成轴承内圈、外圈的截面轮廓，利用旋转凸台特征生成内外圈的基础实体，针对内外圈上的滚道结构，通过精确的圆弧尺寸约束保证滚道曲率与滚动体的匹配度，确保后续装配后滚动体可顺畅沿滚道运转。滚动体部分采用圆周阵列特征完成均匀排布，阵列过程严格保证各钢球的间距一致，同时添加保持架结构，通过拉伸、切除特征完成保持架的兜孔设计，兜孔尺寸与钢球直径适配，既可以分隔各滚动体避免相互摩擦，又能保证滚动体在兜孔内的活动余量满足运转需求。材质设置上，轴承内外圈与滚动体均赋予高铬轴承钢材质，调整材质的金属反射参数与粗糙度数值，还原轴承钢经精密磨削后的亮面金属质感，表面呈现细腻的金属光泽与轻微的环境反射效果；保持架部分赋予冲压钢板材质，适当调高粗糙度参数，还原冲压件的哑光金属质感，不同部件的材质区分清晰，可直观分辨轴承的各组成结构。渲染阶段采用柔和的工作室环境光，搭配多角度辅助光源消除模型表面的阴影死角，清晰展现轴承的内外圈壁厚、滚道弧度、滚动体排布等细节结构，模型整体无破面、无特征重叠，各部件的装配关系符合实际轴承的装配逻辑，内圈与外圈可实现相对旋转，滚动体可沿滚道同步滚动，完整还原深沟球轴承的结构特性与工作原理。设计过程中重点考量了轴承各部件的尺寸配合公差，内圈内径、外圈外径、滚动体直径、滚道深度等参数均符合对应型号轴承的行业标准，保证模型可直接用于机械结构的装配模拟、运动仿真等场景，能够直观展示深沟球轴承作为旋转支承部件的结构特点，适用于机械设计教学、设备装配演示等多种用途。
