U型螺栓配套夹持固定夹钳结构设计

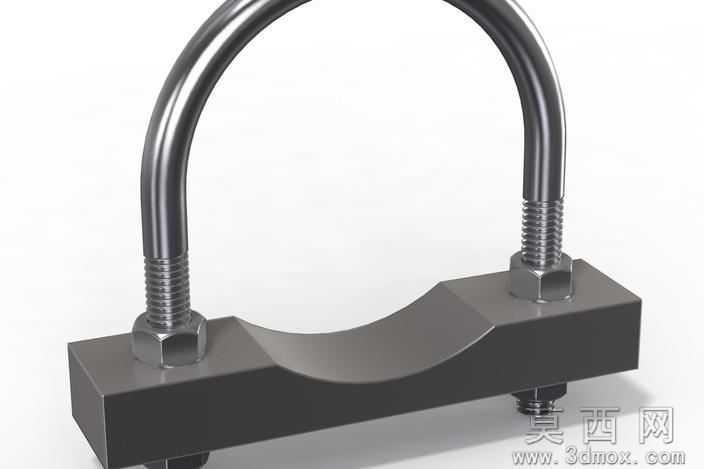

本作品为工业场景常用的夹持固定类五金组件三维模型，整体由U型弯制螺栓、带弧形承托面的矩形夹座、配套六角锁紧螺母三个核心部分构成，建模过程严格遵循机械加工成型逻辑，在SolidWorks平台中完成全参数化建模，各零件尺寸参数可根据实际使用场景灵活调整适配。建模阶段首先绘制U型螺栓的截面轮廓与弯曲路径，通过扫描特征生成螺栓杆体，再通过螺旋线扫描生成两端的标准外螺纹结构，螺纹牙型参数符合公制紧固件通用标准，还原了真实螺纹的牙距、牙高细节；夹座部分通过拉伸特征生成基体，在基体上表面铣削出与待夹持管件外径匹配的弧形凹槽，凹槽两端开设与U型螺栓杆径匹配的光孔，保证螺栓可顺畅穿入完成装配，夹座的棱边均做了符合加工工艺的倒角处理，避免应力集中问题。材质渲染阶段针对不同零件匹配了对应工业材质，U型螺栓与六角螺母赋予镀锌碳钢材质，还原了金属镀锌层的银灰色哑光金属质感，表面添加了细微的冷加工纹理提升真实感，夹座赋予发黑处理的碳钢材质，呈现出深灰近黑的哑光金属质感，不同零件的材质区分清晰，可直观分辨各部件的表面处理工艺。装配阶段严格按照实际装配逻辑添加配合约束，U型螺栓与夹座光孔为间隙配合，螺母与螺栓螺纹添加螺旋配合模拟真实锁紧动作，整体装配无干涉，可通过配置调整实现不同管径、不同夹持厚度的适配。设计思路围绕管道、线缆、杆件类构件的快速固定需求展开，弧形承托面可与圆形待夹持构件形成更大接触面积，避免夹持过程中损伤构件表面，U型螺栓的双螺母锁紧结构可提供稳定均匀的夹持力，相比普通单螺栓夹钳抗振防松性能更优异，可广泛应用于管路铺设、设备安装、线缆固定等多种工业安装场景，模型同时保留了STEP、IGES等通用格式，可导入各类三维CAD软件进行二次修改，适配不同的设计使用需求。
