螺纹连接式溢流型安全阀结构设计

　　在流体压力控制回路里，这类直动式安全阀是最基础也最可靠的过压保护元件，常见于小型液压站、气动系统、润滑管路、低压压力容器的配套保护环节，当系统内部压力超过设定阈值时，阀芯会克服内置弹簧预紧力抬升，将多余介质从侧部泄流口排出，待压力回落至设定值后自动复位密封，避免管路或容器因超压出现破裂、密封失效等故障。

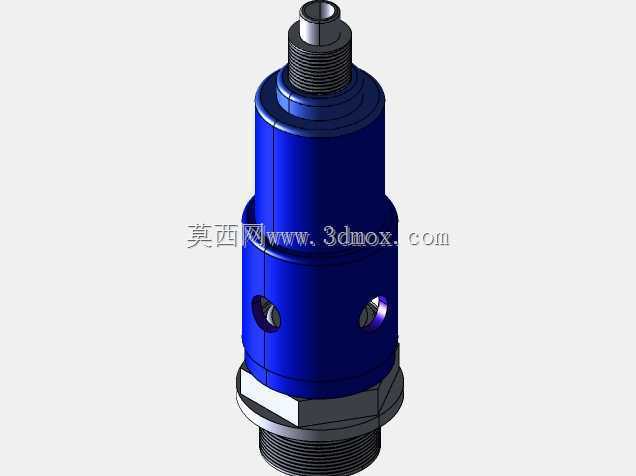

　　从结构设计逻辑来看，这款安全阀采用了典型的直动式锥面密封结构，整体为同轴回转体布局，顶部的调节螺杆用于调整弹簧预压缩量，以此匹配不同工况的开启压力设定，调节完成后可通过顶部锁紧结构固定参数，避免运行过程中因振动导致压力设定值偏移。主体外壳采用圆柱形结构，侧部对称开设两个泄流口，当阀芯开启时，介质可从两个泄流口同步排出，降低单口泄流的反冲力对阀体安装稳定性的影响，同时对称布局也能抵消泄流时的径向作用力，减少阀杆受到的侧向偏载，延长内部密封件的使用寿命。

　　安装接口部分，阀体下端采用外螺纹连接结构，配套六角拧动面，安装时可直接通过扳手拧入对应规格的内螺纹接口，无需额外的法兰连接配件，适合安装空间紧凑、通径较小的管路场景，安装时需注意螺纹端的密封处理，可搭配密封垫圈或生料带保证连接位置的静密封性能，避免正常工作压力下出现介质渗漏。阀体中部的外螺纹结构用于配套锁紧螺母，当阀体拧入安装面板或设备壁板后，可通过该螺母锁紧固定，防止设备运行振动导致阀体松动回转。

　　内部流道设计上，进液口从底部直通阀芯密封位置，流道无过度弯折，可降低介质流动阻力，保证压力传递的灵敏度，当系统压力达到开启值时，阀芯能快速响应抬升，避免压力超调量过大。阀芯与阀套之间采用小间隙配合，表面做高精度加工，既保证阀芯动作的顺滑性，又能减少内部泄漏量，弹簧腔与泄流口连通，避免阀芯背压影响开启精度，同时泄流口的通径经过匹配计算，保证全开状态下的泄放能力能够覆盖系统最大溢流流量，避免泄放能力不足导致系统压力持续升高。

　　在实际选型适配时，需要重点核对几个安装边界参数：首先是下端连接螺纹的规格与螺距，必须和被控设备的接口完全匹配，其次是阀体的最大外径，要保证安装位置周边有足够的扳手操作空间，顶部调节螺杆的伸出长度也要预留出压力调节的操作空间，侧部泄流口需要预留管路连接空间，方便将泄出的介质引导回油箱或收集装置，避免介质直接喷溅影响周边设备。另外，这款安全阀的弹簧刚度经过匹配设计，适合低压工况的压力保护，使用时要注意工况压力范围不能超出弹簧的调节区间，否则会出现无法开启或者密封失效的问题。

　　从建模细节来看，所有配合面都做了对应的公差预留，比如阀芯与阀体内孔的配合间隙、螺纹的公差等级、密封锥面的角度匹配，都符合常规机械设计的公差要求，可直接用于同类产品的结构参考，或者作为液压、气动系统回路的配套元件模型使用，装配时可按照从下到上的顺序依次装入阀芯、弹簧、调节螺杆，最后装入锁紧结构，装配完成后可通过运动仿真验证阀芯的行程是否满足泄流要求，检查各零件之间是否存在运动干涉。
