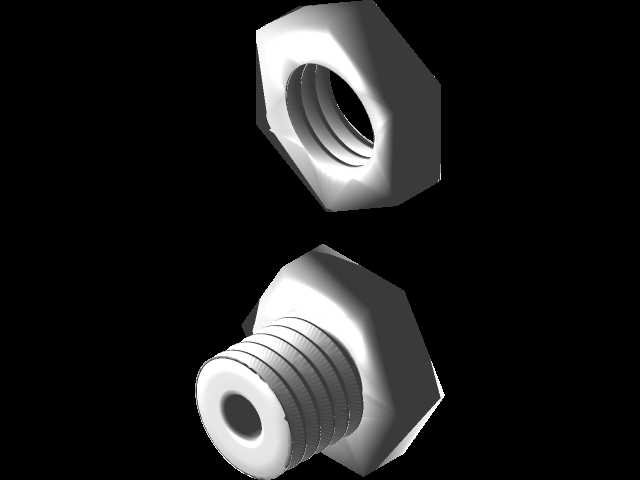

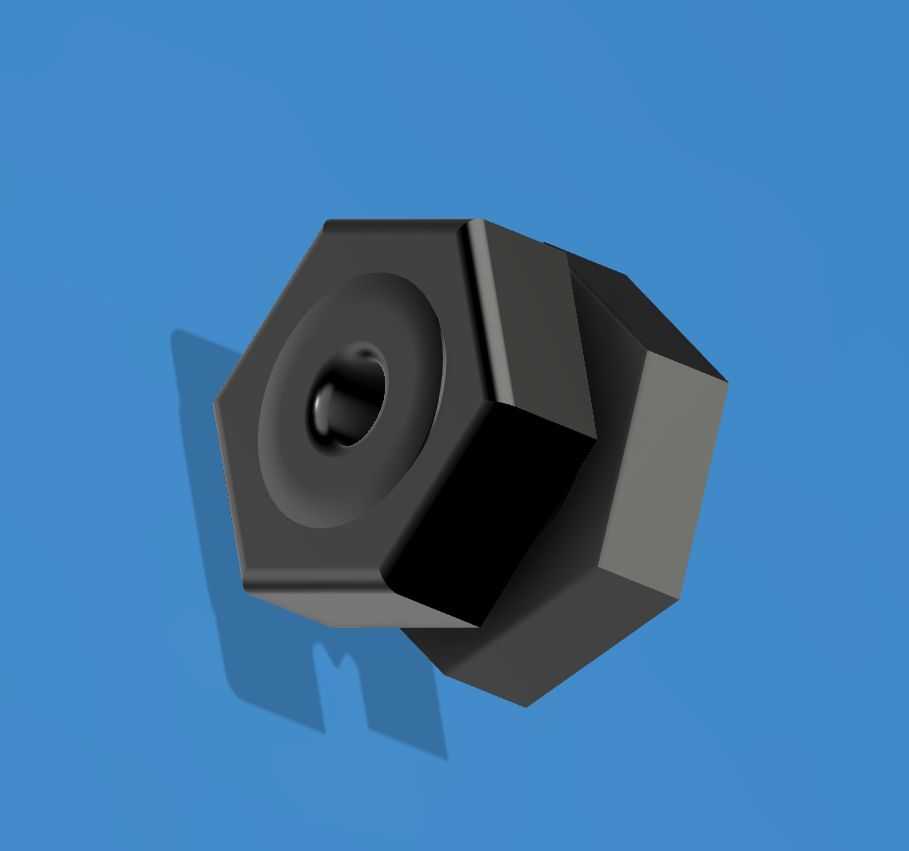

M12规格带4mm空腔适配PTFE管螺栓螺母组件

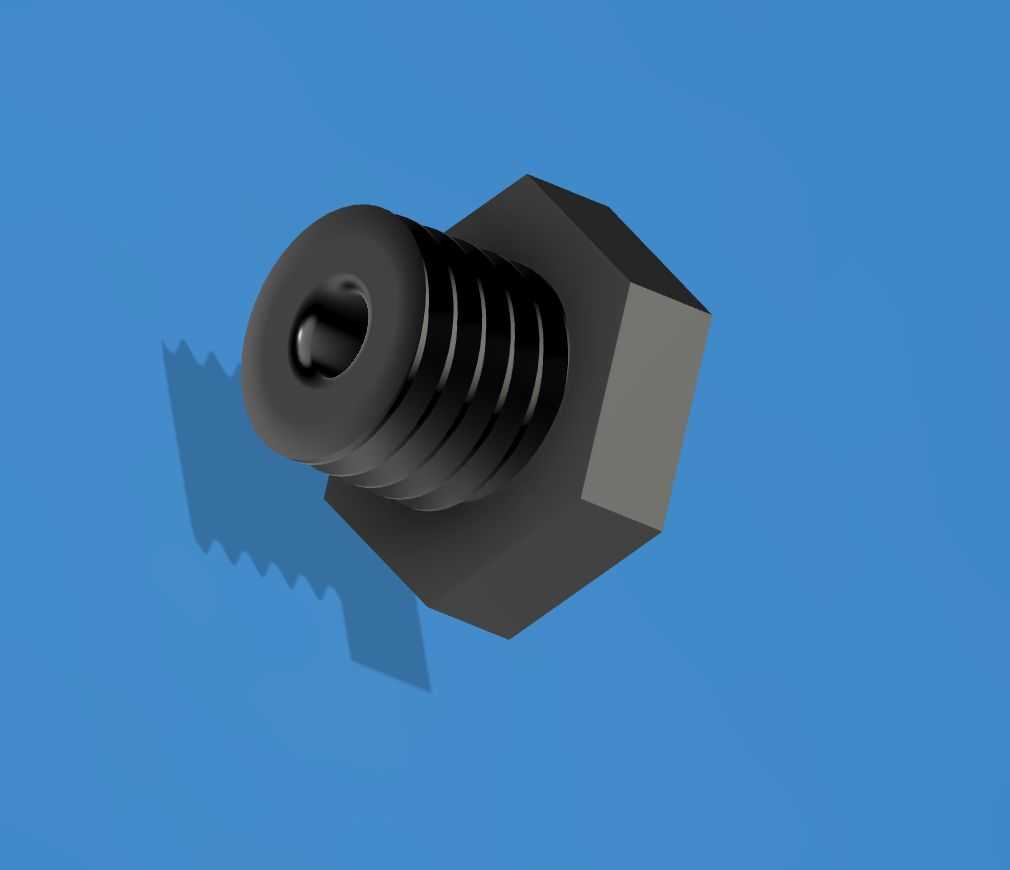

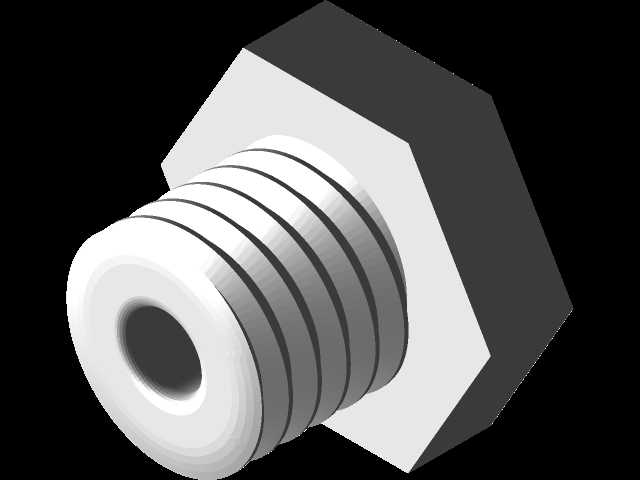

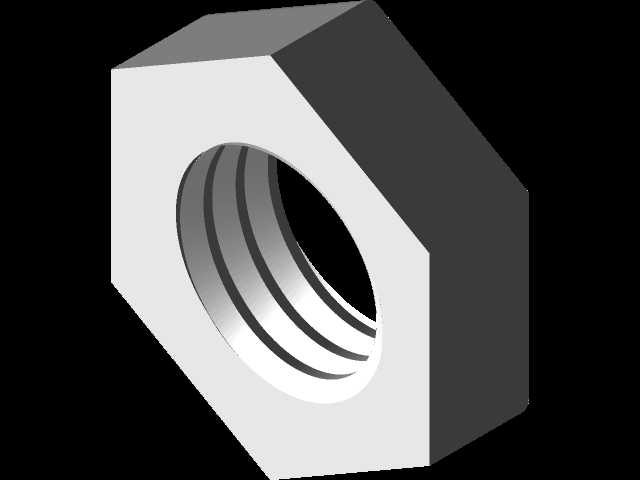

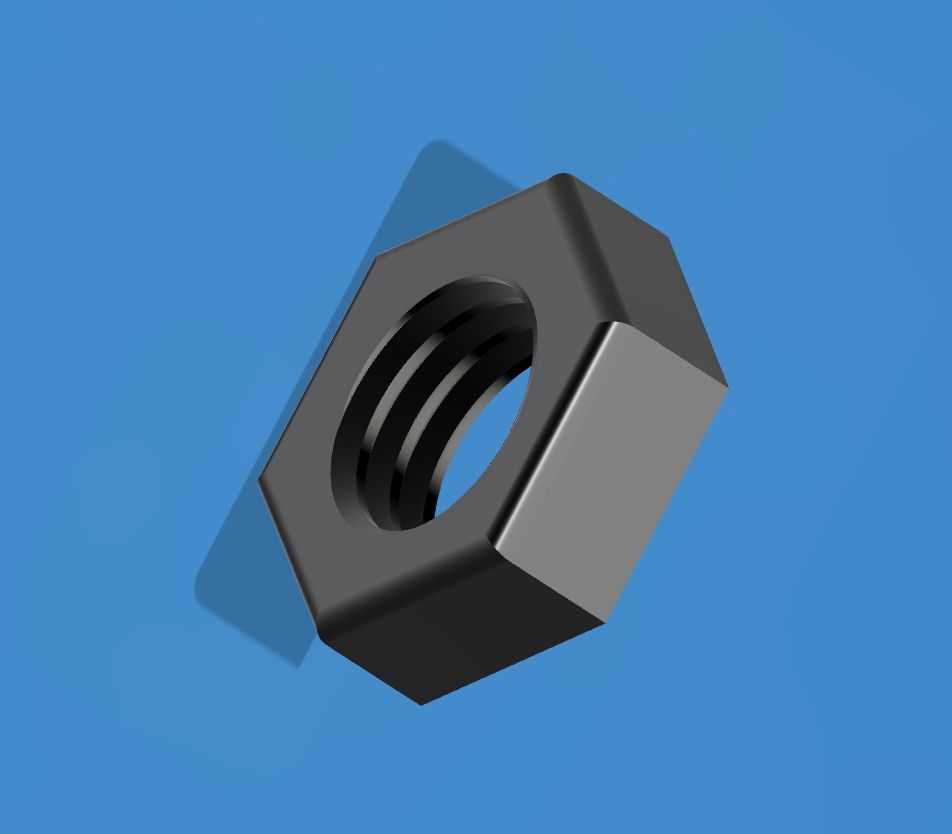

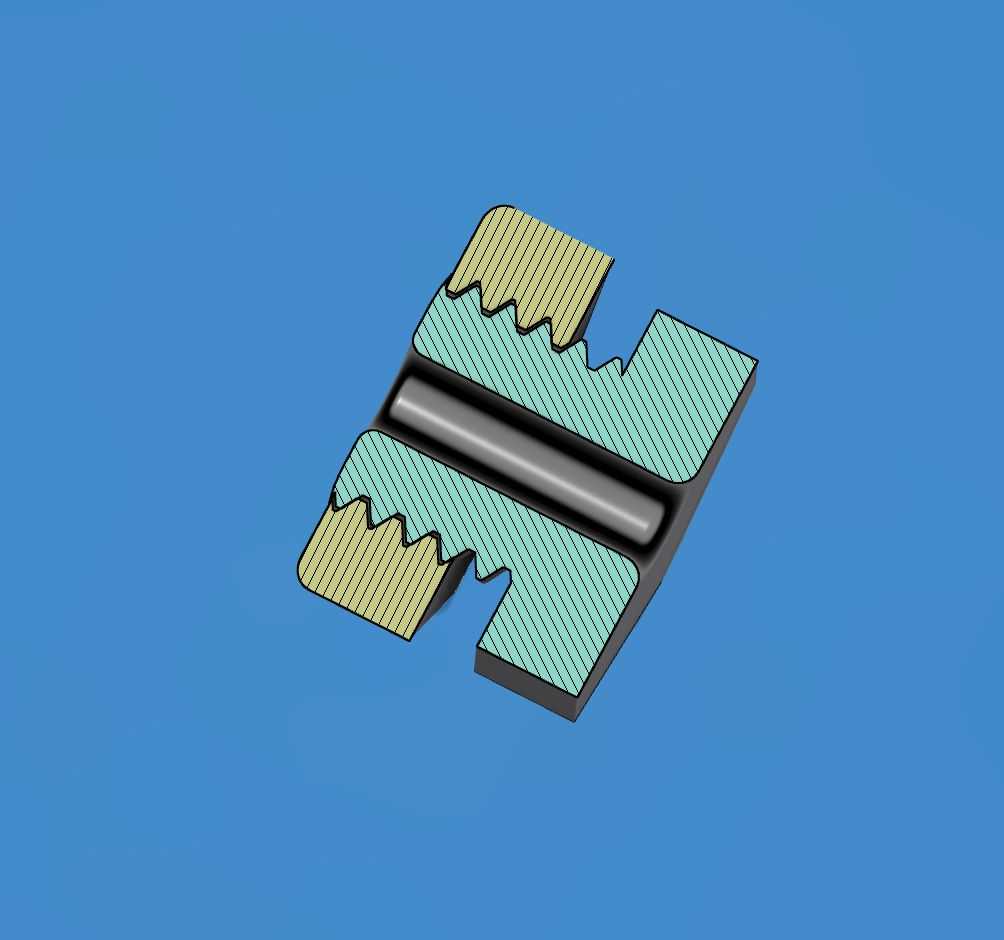

　　在低压气动管路、小型流体输送实验装置以及桌面级3D打印机耗材导向结构的搭建场景中，经常会遇到硬质管路与功能部件的连接需求，常规实心螺纹紧固件无法兼顾管路穿设与结构锁紧的双重作用，这款带4mm空腔的M12螺栓螺母组件正是针对这类场景开发的适配结构。从实际使用的适配边界来看，螺栓的外螺纹严格遵循M12公制粗牙螺纹的基本尺寸参数，螺纹大径控制在11.96-12mm区间，螺距1.75mm，配套螺母的对边尺寸采用标准M12六角螺母的18mm对边宽度，厚度设计为10mm，既保证手动拧紧时的受力接触面积，也避免过厚带来的空间占用问题。螺栓中心的4mm空腔并非直接成型为精准尺寸，考虑到FDM工艺打印过程中材料收缩、层厚带来的内孔尺寸偏差，设计时特意将内孔的建模尺寸预留了0.1-0.2mm的加工余量，实际装配前仅需用标准4mm钻头对内孔进行简单的铰削修整，即可保证4mm外径PTFE管的顺畅穿入，适配的PTFE管内径为2mm，刚好可以容纳1.75mm直径的3D打印耗材丝穿过，也可适配小流量的低压气体输送管路。

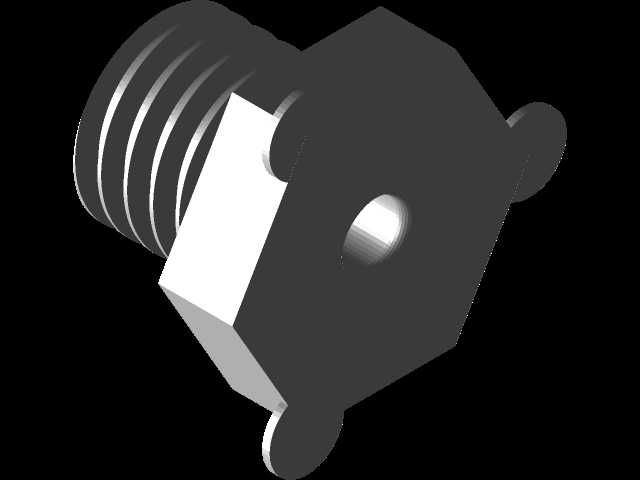

　　设计过程中特意弱化了紧固件的大扭矩锁紧能力，因为这类适配管路穿设的场景本身不需要过高的锁紧力，仅需手动拧紧即可实现结构的固定与管路的限位，特意将螺栓头部的螺纹收尾段做了减薄处理，避免使用者用扳手过度拧紧时，螺纹受力过大从头部断裂，实际测试中用手指全力拧紧即可满足常规桌面设备、实验装置的固定需求，不会出现松脱问题。和常规的PC4气动快插接头相比，这套紧固件的成本更低，且可以根据实际安装的板材厚度灵活调整螺栓的旋入长度，不需要像快插接头那样受限于固定的安装螺纹深度，在一些非标的自制设备框架上适配性更强，虽然在高压工况下的漏气率略低于专业快插接头，但在0.2MPa以下的低压气动回路、耗材导向这类无高压要求的场景中，密封表现完全可以满足使用需求。

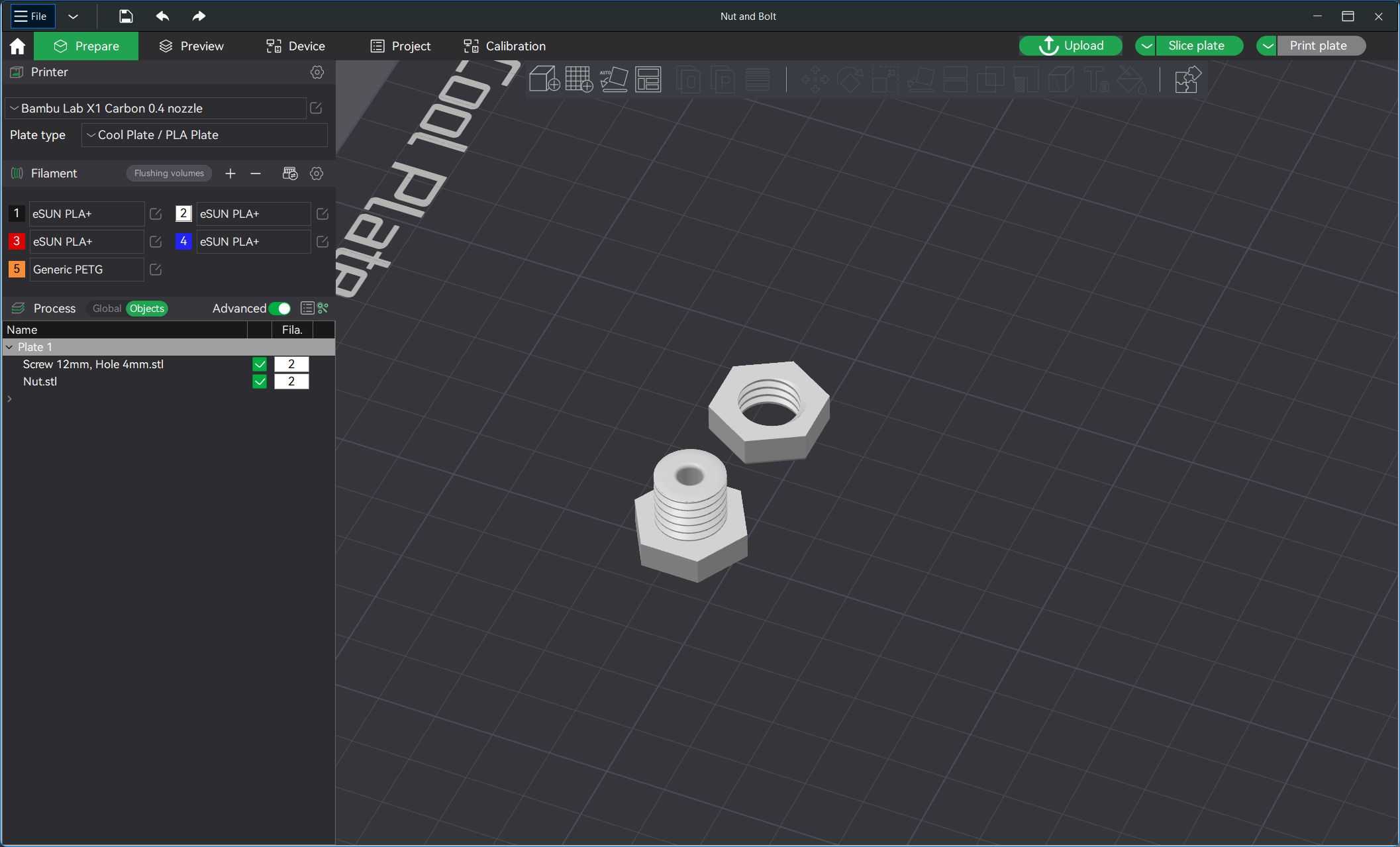

　　从安装适配的角度来看，螺栓的穿装孔仅需在安装板材上加工直径12.5mm的光孔即可，不需要额外加工沉孔结构，螺栓头部采用外六角设计，既可以用扳手辅助定位，也可以直接用手拧动调整伸出长度，螺母的端面做了0.5mm的倒角处理，避免拧紧时刮伤安装板材的表面。针对3D打印制作的场景，整套模型的壁厚均控制在2mm以上，打印时不需要添加支撑结构，采用常规PLA材料打印时，填充率设置在15%即可满足结构强度需求，层厚0.2mm的参数下打印完成后，螺纹面的粗糙度刚好可以满足手动拧紧的阻尼感，不需要额外的攻丝处理，如果需要更高的结构强度，也可以采用金属材料通过机加工方式制作，模型的尺寸参数完全适配金属加工的公差要求，用M12的标准丝锥和板牙即可对打印或加工后的螺纹进行修整，获得更顺滑的螺纹配合效果。

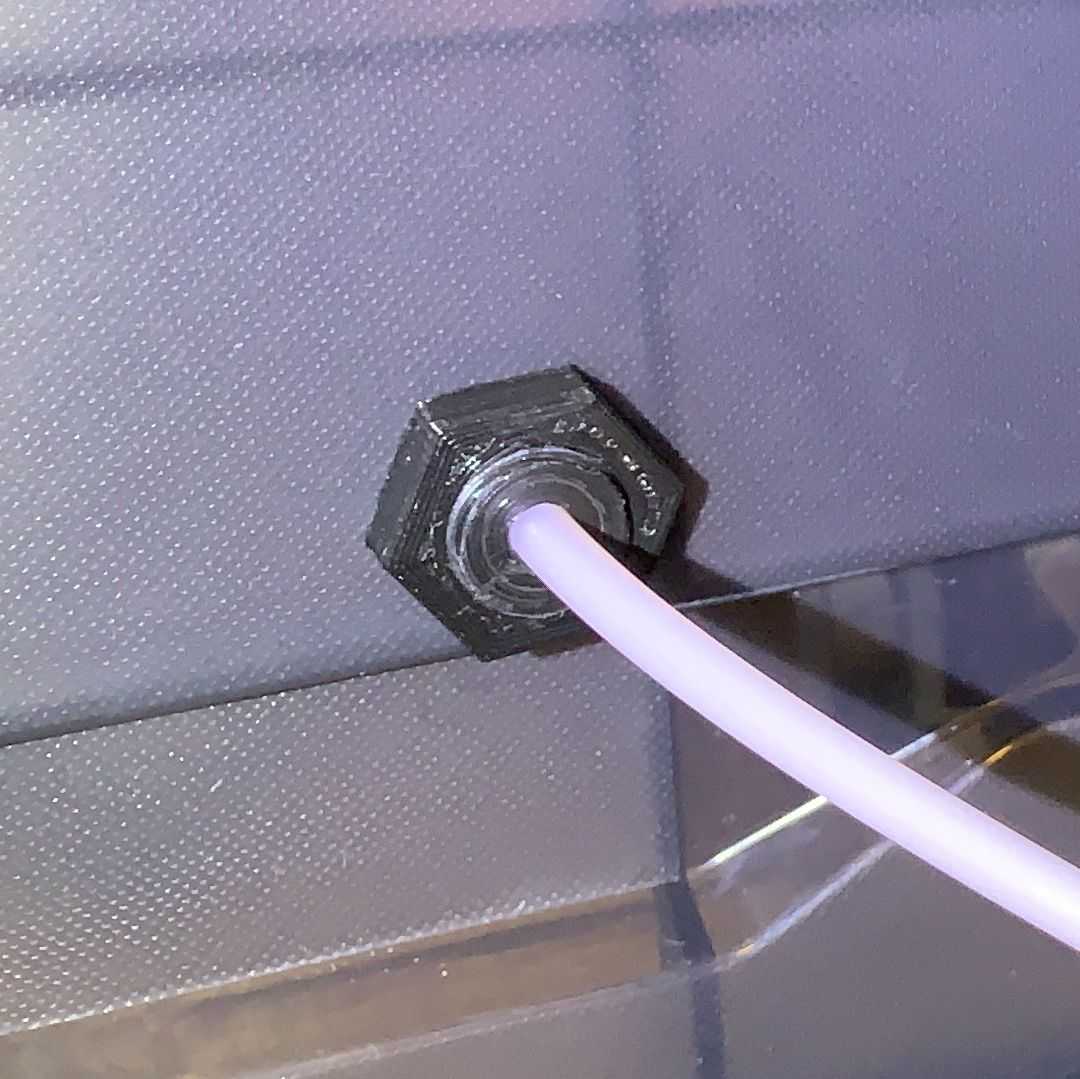

　　实际使用场景中，这套组件除了用于3D打印机的耗材导向结构安装，还可以用于小型水族箱的管路穿板固定、实验室气路的简易接头、低压气动回路的穿板连接等场景，中心空腔除了穿设PTFE管，也可以穿设电线、光纤等线状部件，兼顾穿线与锁紧的作用，相比常规的电缆防水接头，这套结构的尺寸更小，安装所需的空间更少，在紧凑的设备内部布局时更有优势。设计时特意没有在螺栓和螺母上添加额外的防滑滚花结构，避免打印时出现细小的凸起结构影响成型质量，实际使用中六角结构本身已经可以提供足够的拧动受力点，不需要额外的防滑结构。需要注意的是，这套组件不适用于高压流体管路的连接，也不能用于需要大扭矩锁紧的承重结构连接，仅适用于低压、低载荷的管路穿设与结构固定场景，在对应的工况范围内，其适配灵活性和制作成本都远优于标准工业紧固件。
