带脚轮支脚可调式圆形输送转向转盘

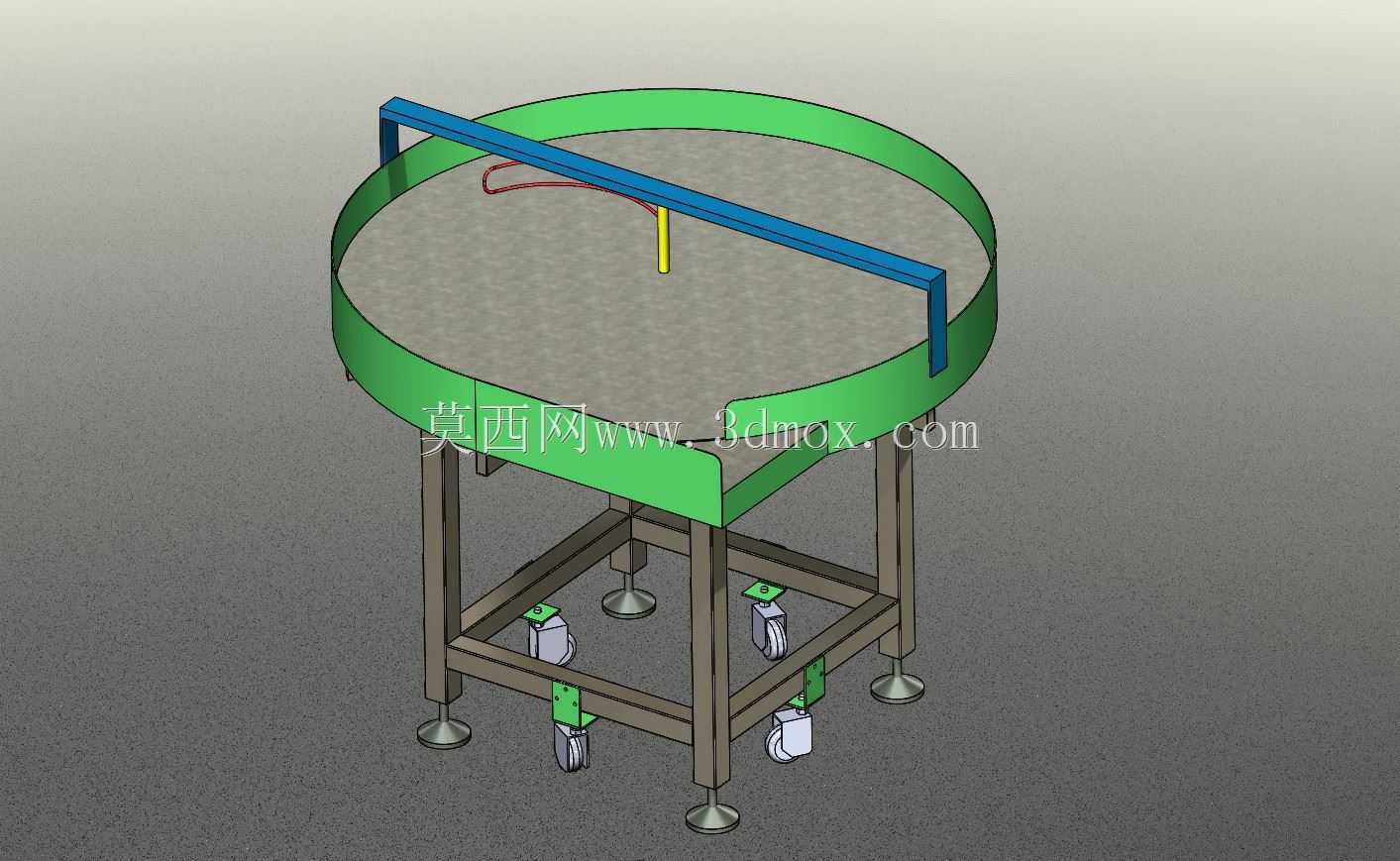

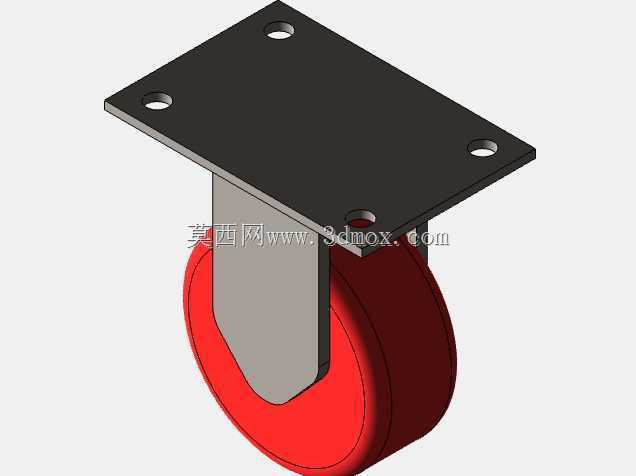

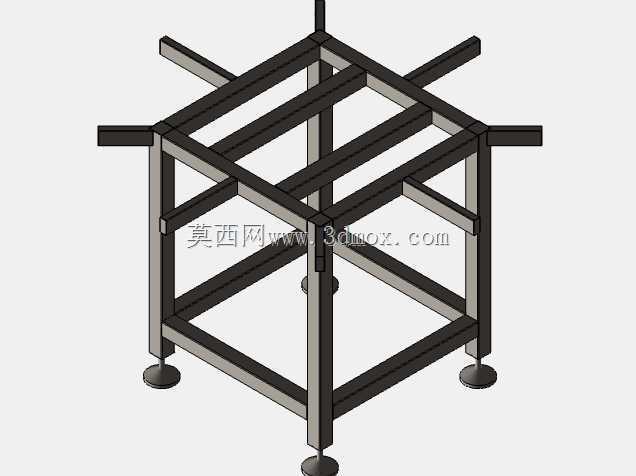

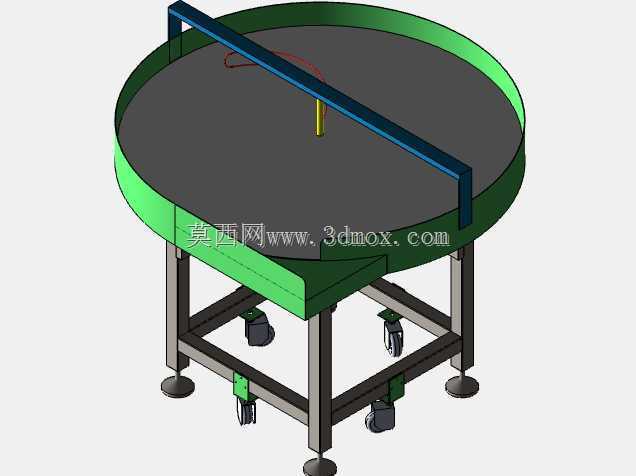

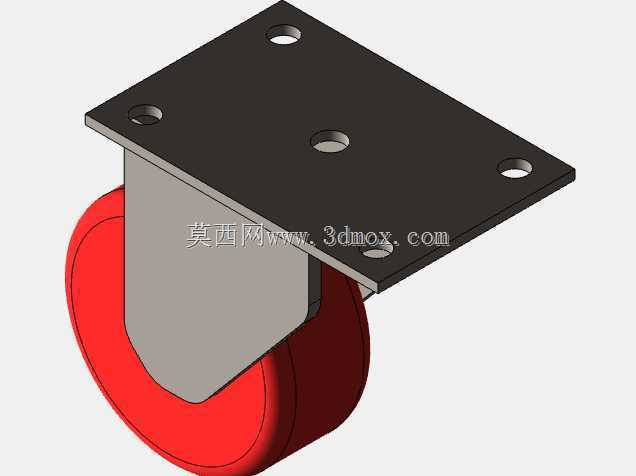

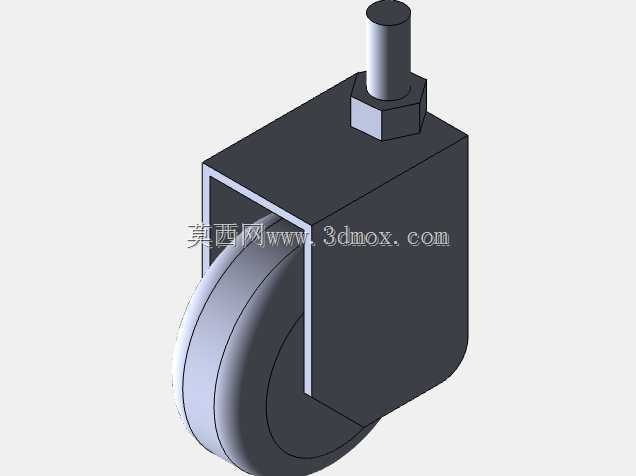

　　在包装、电子组装、食品加工等离散型生产的流水线布局中，受车间场地边界限制、工序排布方向差异影响，直线输送段往往需要转向衔接，圆形输送转盘正是用于90度或任意角度输送线接驳的核心中转设备，可避免工件在转角处卡滞、堆积，实现多方向输送路径的平滑过渡，适配箱装件、小型结构件、袋装物料等多种常规输送载荷的转向输送需求。该转盘整体采用方管焊接机架作为承载基础，机架底部配置四组可调节支撑脚与万向脚轮组合结构，日常生产作业时，可调支撑脚向下旋出接触地面，将整机抬升使脚轮悬空，保证转盘运行过程中无晃动、位移，支撑脚的调节行程可适配车间地面50mm以内的高度差，无需额外加工预埋安装基础，直接放置在硬化地面即可完成部署；当需要调整产线布局、

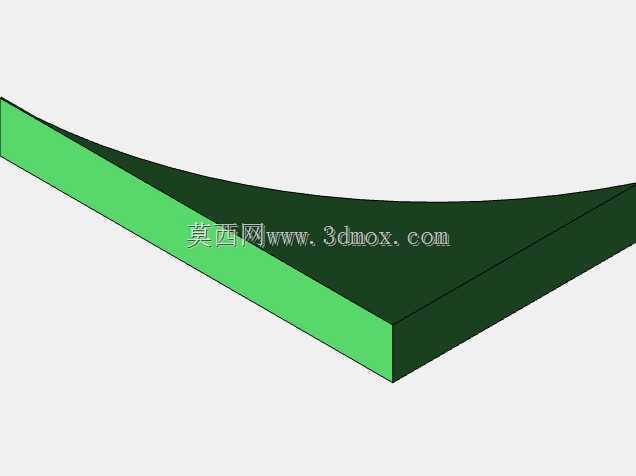

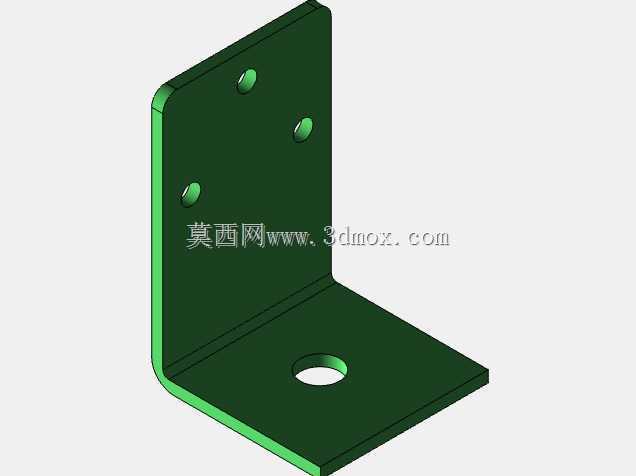

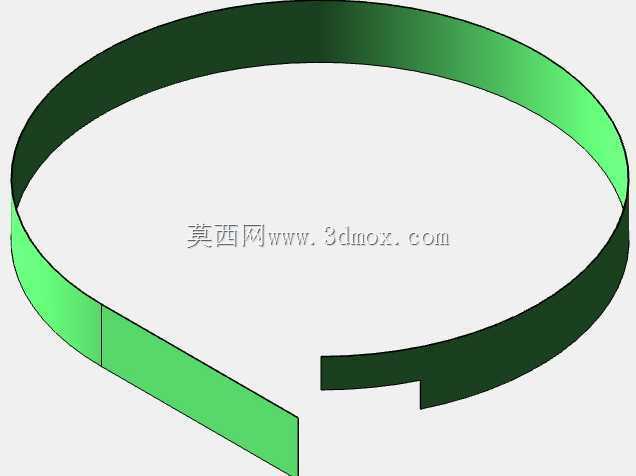

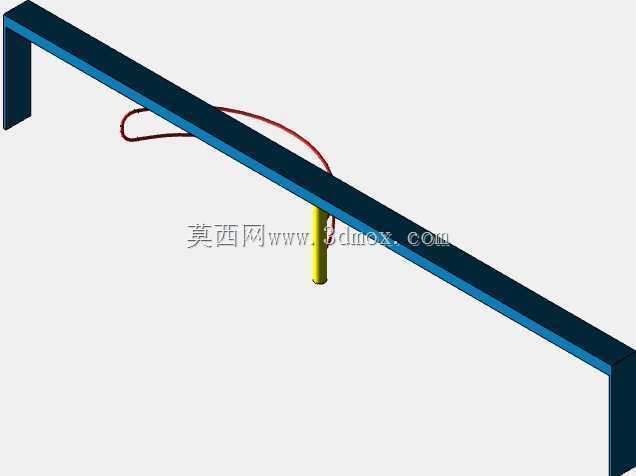

　　转场移动设备时，将支撑脚向上旋收，万向脚轮接触地面即可推动整机移位，无需吊装设备辅助，适配多品种小批量生产车间频繁调整产线的使用需求。转盘的圆形承载台面采用平整板材加工，边缘设置连续的弧形绿色导向护栏，护栏高度根据常规输送工件的重心高度设计，可避免工件在转盘转动过程中受离心力作用滑出台面，护栏上方横跨设置一根蓝色导向挡杆，挡杆两端通过折弯支架固定在护栏两侧，可根据工件的实际外形尺寸调整安装高度与横向位置，引导工件从进料侧平滑进入转盘，在转盘转动过程中沿挡杆导向滑向出料侧，无需额外配置拨料机构即可完成工件的转向输送，减少动力元件配置，降低设备故障点。转盘的转动驱动部分隐藏在台面下方的机架内部，台面与机架之间设置回转支撑结构，

　　保证转动过程中台面的平面度偏差控制在合理范围内，避免工件放置后出现倾斜、滑落问题，台面的转动速度可根据前后段输送线的运行速度匹配调整，保证进出料节拍一致，不会出现工件在转盘处堆积或断流的情况。从安装边界来看，该转盘的整体外径根据常规输送线的宽度匹配设计，可直接对接宽度400-600mm的皮带线、滚筒线，机架的整体高度与常规输送线的作业高度保持一致，进料口与出料口的高度差控制在2mm以内，保证工件过渡时无明显卡顿，设备整体占地面积仅为同转角半径直角转弯输送机的60%左右，可有效节省车间的场地占用空间，适合在狭窄的车间通道、设备间隙处布置。设计过程中充分考虑了日常维护的便捷性，机架的侧面预留了检修开口，可直接对内部的驱动元件、

　　回转支撑进行润滑、检修，无需整体拆解台面结构；所有外露的结构件均做了圆角钝化处理，避免操作人员在上下料、设备巡检过程中被锐边划伤，符合生产车间的安全作业要求。该转盘可单独作为中转单元使用，也可多台组合搭配直线输送段，组成环形、U型等多种布局的输送回路，适配不同产品的生产工序流转需求，对于需要频繁调整产线布局的中小批量生产场景，该结构的转盘无需复杂的安装固定，移位后快速调平即可投入使用，相比固定安装的转弯输送设备具备更强的场景适配性。
