复古微型油动电动两用航模结构设计

　　该款微型固定翼航模的结构设计，核心围绕小排量动力单元的适配需求展开，最初的设计定位是适配0.15cu/in排量的压燃式小发动机，后续也可直接兼容同功率等级的外转子无刷电动动力组，无需对机身承力结构做额外修改，两种动力模式的安装位预留了通用的安装孔位，重心匹配区间覆盖两种动力的重量差范围，玩家更换动力时仅需调整电池或油箱的前后位置即可完成配平。

　　从实际应用场景来看，这类小尺寸航模主要面向户外开阔场地的休闲飞行、青少年航模科普教学以及室内外小场地的特技飞行练习，整机翼展控制在1米以内，起飞重量不足200克，对飞行场地的空域要求极低，普通社区公园的开阔草坪即可完成起降，不会对周边人员造成安全威胁，同时较低的飞行速度也适合新手练习基础的起降、平飞、转弯操作，容错率远大于大尺寸航模。

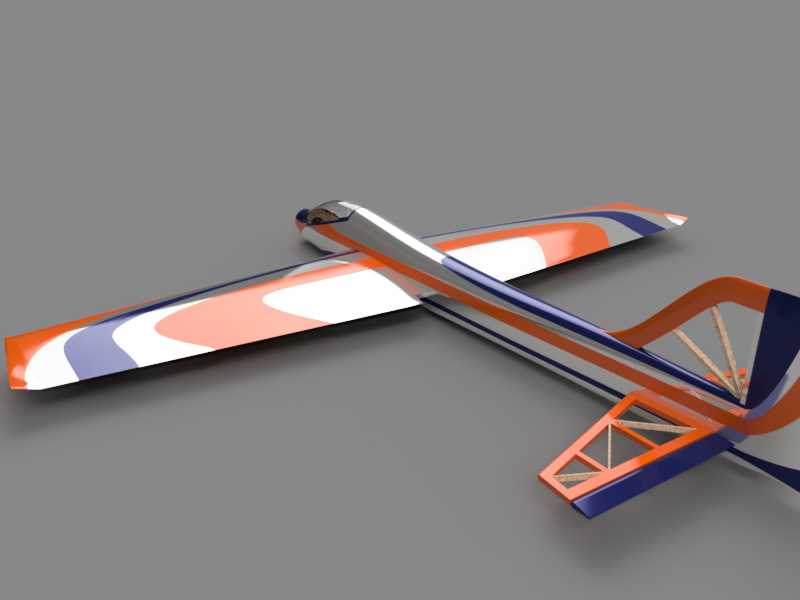

　　结构设计上采用了传统的轻木构架式承力结构，机翼部分采用巴沙木（轻木）加工的叠层肋板结构，肋板的型线完全匹配克拉克Y翼型的低速升力特性，每片机翼的肋板通过3mm锉刀手工修整即可完成精准装配，翼尖部分做了流线型修型，能够有效降低翼尖涡流带来的诱导阻力，提升低速飞行时的升阻比，机翼与机身的连接采用插接式结构，插杆为硬质桐木材质，既保证了连接强度，也方便拆卸后收纳运输。尾翼部分采用常规布局，水平尾翼与垂直尾翼同样为轻木构架蒙皮结构，操纵舵面通过细钢丝与舵机连接，舵量行程预留了足够的特技飞行余量，既可以满足休闲飞行的小舵量稳定需求，也能支持横滚、筋斗等基础特技动作的大舵量操作。

　　机身主体采用桐木层板加工的箱型结构，动力舱位置做了局部加强，粘贴了1mm厚的航空层板补强片，能够承受小排量发动机运转时的持续振动，避免长期飞行后出现结构松脱问题。起落架采用后三点式布局，主起落架为弹性钢丝弯制，能够吸收降落时的冲击能量，尾轮直接与方向舵联动，地面滑行时具备良好的方向操控性。

　　安装边界方面，动力安装位的径向尺寸预留了32mm的安装空间，可适配直径28mm级别的小排量发动机或22系列外转子无刷电机，油箱或电池的安装舱长度为85mm，可容纳150ml容量的塑料油箱或3S 500mAh的锂聚合物电池，整机重心设计点位于机翼弦长的30%位置，前后调整余量为±5mm，玩家可根据自身的飞行习惯微调重心位置，获得更偏向稳定或更偏向灵活的飞行手感。机翼的安装角设置为2度，水平尾翼的安装角为0度，这种安装角匹配能够保证整机在平飞时具备良好的速度稳定性，不会出现低速飞行时突然失速的问题。

　　从加工装配的角度来看，所有结构件的加工公差控制在0.2mm以内，肋板与翼梁的配合位置预留了0.1mm的胶接余量，使用普通的快干CA胶即可完成装配，不需要复杂的工装夹具，普通航模爱好者借助基础的美工刀、锉刀、砂纸即可完成整机的组装，蒙皮可选用传统的热缩蒙皮或轻质棉纸涂布涂布油，整机完成后的结构强度可承受5G以内的机动过载，完全满足休闲飞行与基础特技飞行的载荷要求。
