BT-60火箭驾驶舱座舱结构设计

　　本次呈现的BT-60火箭驾驶舱结构，核心服务于小型探空火箭、模型火箭的载人/载荷搭载舱段设计场景，在业余航天探索、高校航天类科创竞赛、航空航天科普展陈场景中均有明确的应用落点。从实际用途来看，该座舱段是火箭箭体前端承担乘员防护、内部设备安装承载、气动整流作用的核心部件，区别于箭体下部的动力段、燃料段，座舱段需要兼顾气动外形的流畅性与内部空间的利用率，同时要为舱盖开合、内部器件固定预留足够的安装接口。

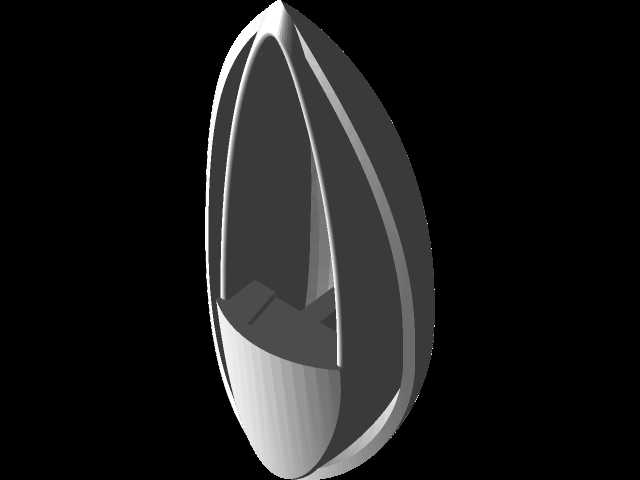

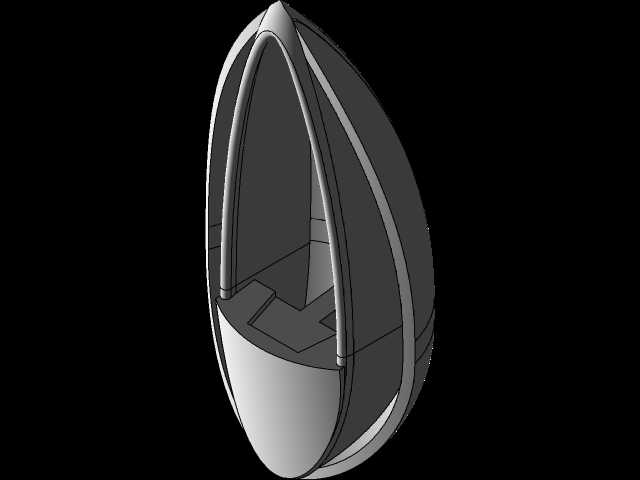

　　从功能特性层面拆解，该座舱采用整体卵型流线构型，这种外形并非单纯追求视觉效果，而是经过气动阻力测算的优化结果——卵型头部的长细比匹配BT-60箭体的常规飞行速度区间，能有效降低跨音速段的压差阻力，同时曲面连续的舱壁结构可以均匀分散飞行过程中的气动载荷，避免局部应力集中导致的舱体变形。舱体侧面预留的一体化舱盖滑轨结构，没有采用额外附加的导轨零件，而是直接在舱壁内侧设计出凸起的导向筋，既减少了零件数量降低装配复杂度，也能保证舱盖滑动开合的同轴度，避免飞行过程中舱盖出现松动移位的问题。座舱内部预留的台阶式安装平面，可直接适配1:72比例套件中的飞行员座椅、仪表板等现成备件，不需要使用者额外做结构修改，安装平面上预留的0.8mm直径定位孔，对应常规模型制作中的自攻螺丝安装规格，也可以直接用模型胶粘接固定，适配不同的制作工艺需求。

　　设计思路上，该结构没有追求全细节还原真实载人火箭的复杂生命保障系统接口，而是聚焦于模型制作场景下的实用性：首先将座舱整体拆分为外舱壁、内部安装基座、舱盖压条三个可独立拆分的结构件，拆分位置选在曲面曲率变化最小的截面处，既方便3D打印时的支撑去除，也能保证粘接后的拼缝不明显。舱壁的厚度统一设置为1.2mm，这个厚度是兼顾结构强度与打印成功率的平衡值——过薄的舱壁在打印时容易出现翘曲变形，过厚则会增加不必要的重量，影响火箭模型的飞行重心配平。舱盖边缘设计的内翻边结构，在闭合时可以嵌入外舱壁的导向槽内，既能够定位舱盖的闭合位置，也能在一定程度上阻挡飞行过程中的气流灌入舱内，减少额外的气动阻力。

　　关于外形尺寸与安装边界，该座舱整体最大直径匹配BT-60箭体的标准外径41mm，座舱段总长度为78mm，与箭体连接的下端面设计有3mm高的插接止口，止口外径比箭体内径小0.2mm，这个间隙值是模型制作中常规胶水粘接的最佳间隙，既不会因为间隙过大导致粘接错位，也不会因为过盈量太大导致插接时撑裂箭体。座舱内部的有效安装空间最大宽度为32mm，深度为52mm，足够容纳常规的1:72比例飞行员人偶、小型飞控电路板或者配重块，下端面的安装平面距离座舱底部8mm，这个高度可以保证安装在内部的器件不会与箭体内部的发动机、降落伞舱等部件产生干涉。需要注意的是，该座舱结构的重心设计位置在距离下端面29mm处，安装时需要配合箭体整体做配平调整，避免火箭飞行时出现头重或者头轻导致的飞行轨迹偏移。舱盖的开合行程为36mm，完全打开时舱盖开口的最大宽度为22mm，足够操作人员伸手调整内部的器件或者放置载荷，不会出现开口过小操作不便的问题。
