工业框架式抽水机组结构设计方案

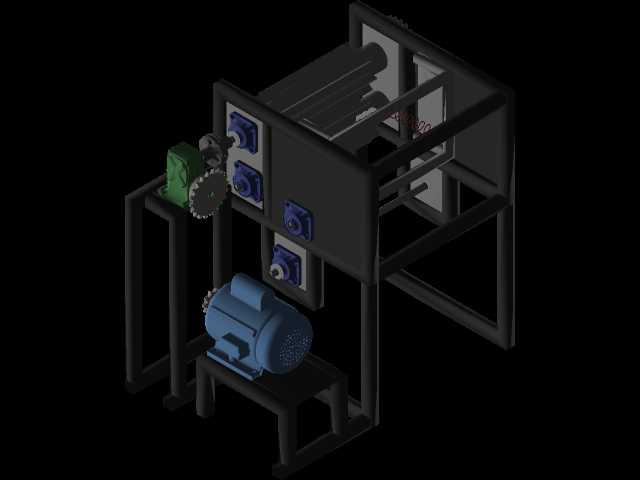

　　这套抽水机组的三维结构设计，核心围绕中小型工业场景的流体输送需求搭建，整体采用方管焊接框架作为承载基体，区别于传统铸铁泵座的一体式结构，框架式设计在现场安装时可适配不同高度的管路对接需求，无需额外浇筑过高的设备基础，在厂区循环水输送、小型给排水站点、临时施工排水等场景中，能大幅缩减现场安装的找平工作量。从动力端布局来看，驱动电机采用卧式底脚安装方式固定在框架下层的独立安装位，电机轴端通过齿轮传动组连接泵体的动力输入轴，齿轮传动副外置安装在框架侧部的防护板内侧，这种布局相比带传动结构，传动比更稳定，在长时间连续运行的工况下不会出现打滑丢转的问题，同时侧置的传动结构预留了足够的检修空间，日常维护时仅需拆卸侧部防护板即可完成齿轮润滑、

　　间隙调整等操作，无需拆解整体管路连接。泵体阀组采用分层排布方式固定在框架的立式安装板上，四个接口阀件沿竖直方向依次排列，每个阀件的安装位都预留了标准法兰对接尺寸，可直接对接不同通径的进出水管路，阀件与安装板之间设置了密封减震垫，能降低泵体运行时的振动传递到框架整体，避免长时间运行出现框架焊缝疲劳开裂的问题。从安装边界尺寸来看，整体框架的长宽高比例按照标准工业通道的通行宽度设计，设备整体宽度控制在0.8米以内，可直接通过常规的厂区车间门，无需拆解即可完成转运，框架底部预留了叉车孔位，同时四个支脚位置设置了地脚螺栓安装孔，既可以通过叉车快速转场，也可以在固定站点通过地脚螺栓完成永久固定。设计过程中重点考虑了不同工况的适配性，

　　电机安装位预留了不同功率电机的安装孔距，可根据实际输送扬程、流量需求更换对应功率的驱动电机，无需改动框架主体结构；传动齿轮组的中心距预留了调整余量，在齿轮出现正常磨损后，可通过调整安装位补偿齿侧间隙，延长传动部件的更换周期。流体过流部件的布局充分考虑了排气与泄水需求，最高位的阀件处预留了排气螺塞安装位，初次启动时可快速排出泵腔内的空气，避免出现气缚现象；最低位的泵体接口处预留了泄水孔，在冬季低温环境下停机时可排空泵腔内残留的液体，防止冻裂泵体。框架的上层空间预留了电控元件的安装位，可根据需求加装压力传感器、流量控制阀等自控元件，实现机组的自动化运行，无需额外搭建独立的电控安装支架。整体结构没有多余的装饰性设计，

　　所有构件都承担对应的功能：方管框架的横梁位置刚好作为检修时的踩踏支撑，侧部防护板同时起到安全防护与传动部件防尘的作用，电机下方的安装板预留了散热通风间隙，避免电机运行时热量在框架内部积聚。在管路对接设计上，所有接口的法兰端面都设置在同一竖直平面内，现场安装时可实现管路的并行排布，减少管路弯头的使用量，降低流体输送过程中的沿程阻力损失。针对运行时的受力情况，框架的焊接位置都做了加强筋处理，尤其是电机与泵体的安装位下方，增加了斜向支撑方管，抵消设备启动时的扭矩反作用力，避免运行过程中出现整体晃动。
