立式升降吊运配套工装结构设计方案

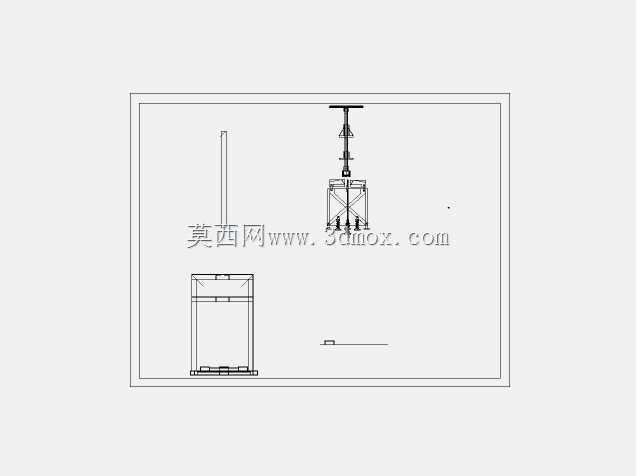

　　中间的升降导向段采用单柱式导向结构，导向面做了耐磨处理，升降行程的限位位置在上下两端都设置了硬限位块，避免升降过程中出现超程脱轨的问题，日常维护时只需要定期在导向面涂抹润滑脂即可，维护门槛很低，不需要专门的设备维保人员也能完成日常保养。下部的承载框架是直接接触工件的部分，框架采用围边式结构，四个角点都设置了可调节的定位挡块，针对不同外形尺寸的箱体类工件，可以通过调整挡块位置来适配，不需要更换整套承载工装，框架底部设置了防滑垫，避免工件在吊运过程中出现滑移偏移。在车间物料转运、工位间工件上下料的场景里，这类立式升降吊运结构的使用频率一直不低，尤其是针对中小型箱体类工件的垂直转运、工位间短距离吊装作业，这类结构的适配性远高于通用起重设备。从结构组成来看，整套装置分为上部吊装连接段、中间升降导向段、下部承载框架三个核心部分，上部吊装端预留了标准吊具连接接口，可直接适配车间内常见的手拉葫芦、电动葫芦吊钩，不需要额外制作转换接头，现场安装时能省去不少适配加工的工作量。

　　设计这套结构的时候，首先考虑的是车间现有起重设备的适配性，没有额外增加动力组件，完全依托车间现有起重葫芦的动力完成升降动作，这样做的好处是不需要额外布设动力线路，也不需要额外的操作培训，车间原有起重作业人员可以直接上手操作。从安装边界来看，整套结构收拢状态下的总高度适配常规车间3米的层高，展开后的最大升降行程可以覆盖1.2米的高度差，能够满足常规工位从地面到操作台面、从下层料架到上层料架的转运需求，承载框架的内空尺寸适配常见的中小型工业箱体，最大承载重量按照车间常规500kg级的转运需求做了结构强度校核，框架的受力杆件都做了圆角过渡，避免应力集中导致的结构变形。

　　实际使用过程中，这类结构最常出现在电子元器件生产车间的物料转运、小型装配工位的工件上下料环节，相比大型起重设备，它的占用空间更小，操作更灵活，针对定点工位的频繁小重量吊运作业，作业效率比通用起重设备高不少。结构设计时没有采用复杂的传动组件，所有连接部位都采用标准紧固件连接，易损件都是市面上容易采购的标准件，后期更换配件不需要专门定制，能有效降低设备的后期使用成本。导向段的立柱采用矩形截面型材，抗弯截面模量经过核算，在最大承载状态下的挠度控制在允许范围内，不会因为立柱变形导致升降卡滞。

　　下部承载框架的吊点设置在框架重心的正上方，吊运过程中不会出现工件倾斜的问题，四个吊点的连接采用铰接结构，即使框架出现小幅偏摆也不会产生附加的弯曲应力，能有效延长结构的使用寿命。在工位布局时，这套结构不需要做复杂的地面固定，只需要在上部吊装点对应位置的厂房横梁上做固定吊点即可，不会占用地面的操作空间，对于空间紧张的中小型装配车间来说，这种安装方式的空间利用率很高。日常作业时，操作人员只需要将工件放置在承载框架上，调整好定位挡块的位置，就可以操作起重葫芦完成升降转运，整个作业过程不需要多人配合，单名操作人员就可以完成全部操作，能有效降低工位的人力配置需求。
