曲柄驱动式自动手动两用提水泵结构设计

项目分类:泵 发布时间:2024-08-09 ID:760511
  • 曲柄驱动式自动手动两用提水泵结构设计
  • 曲柄驱动式自动手动两用提水泵结构设计
  • 曲柄驱动式自动手动两用提水泵结构设计
  • 曲柄驱动式自动手动两用提水泵结构设计
  • 曲柄驱动式自动手动两用提水泵结构设计
  • 曲柄驱动式自动手动两用提水泵结构设计

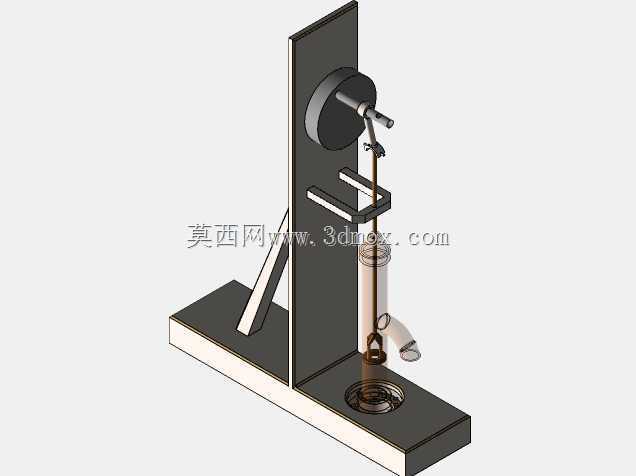

  这款两用提水装置的结构设计,核心围绕动力兼容与小流量输水场景的实际需求展开,在小型供水、实验台输水、户外应急取水等场景下,既可以外接电机实现连续自动输水,也可以在无电力供应时切换手动操作模式完成取水作业,适配无固定供电的零散取水点位需求。从结构布局来看,整体采用立式安装构型,底部为矩形安装基座,通过基座上的预留安装孔可直接固定在水泥台、金属支架或者储水容器顶面,安装边界清晰,基座与立式支撑板之间采用三角加强筋连接,抵消曲柄传动过程中产生的侧向倾覆力矩,避免长期运行出现结构变形。动力输入端设置在立式支撑板上部,外接电机的输出轴与曲柄组件直接相连,曲柄的偏心距经过匹配计算,刚好对应活塞的额定行程,既保证足够的吸水扬程,

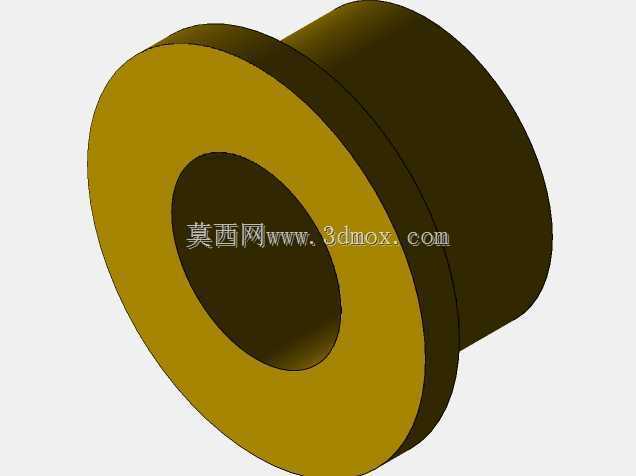

  也避免行程过大导致活塞与泵筒内壁出现卡滞。曲柄与活塞杆之间采用铰接连杆连接,将曲柄的圆周运动转化为活塞的上下往复直线运动,铰接位置配置自润滑衬套,减少长期往复运动的磨损量,降低日常维护频次。泵筒垂直固定在立式支撑板的中部导向支架上,导向支架为双开口卡箍结构,既可以限制泵筒的径向晃动,也能在检修时快速拆卸泵筒,更换活塞密封件或者清理进液口的堵塞杂物。活塞组件安装在泵筒内部,活塞边缘配置双唇口密封件,上行过程中在泵筒下部形成负压,将下方储液容器内的水体通过底阀吸入泵筒,下行过程中进水阀关闭,泵筒内的水体通过活塞侧的通流孔进入活塞上部腔体,待活塞再次上行时,上部腔体的水体被挤压,通过侧方的出口管路向外输送,整个流道没有多余的弯折结构,

  减少流阻损失。手动操作模式下,无需拆卸电机连接结构,直接摇转曲柄端部的手摇柄即可驱动活塞往复运动,手摇柄的长度经过人机工程校核,操作力控制在单人可轻松驱动的范围内,适合应急场景下的临时取水作业。进液端延伸至泵筒下方,底阀采用自重式止回结构,停机时可自动封闭流道,避免泵筒内的存水倒流,保证下次启动时无需额外灌泵引水,缩短作业准备时间。出液口设置在泵筒上部侧方,采用标准外螺纹接口,可以直接对接输水软管或者硬管管路,适配不同的输水距离需求。整个结构的传动部件全部外露在立式支撑板外侧,日常检查时可以直接观察曲柄、连杆的运行状态,及时发现松动、磨损等异常问题,不需要拆解整体外壳。在设计过程中,对各部件的受力路径做了明确梳理:

  曲柄传递的扭矩通过连杆转化为活塞杆的轴向拉力与压力,立式支撑板承担全部传动反力,通过加强筋将载荷分散到底部基座,再通过安装螺栓传递到安装基础,整个传力路径没有应力集中的薄弱点位,关键铰接位置的销轴都做了淬火处理,表面硬度满足长期往复运动的耐磨要求。泵筒与活塞的配合间隙控制在合理范围,既保证密封性能,也避免间隙过小导致加工成本过高,或者在有微小杂质进入时出现活塞卡滞的问题。导向支架的位置经过反复调整,保证活塞杆的运动方向与泵筒轴线完全重合,避免活塞出现偏磨,延长密封件的使用寿命。对于户外使用场景,整体结构没有复杂的电控元件,仅靠机械结构即可完成全部作业动作,环境适应性强,在潮湿、多尘的场景下也能稳定运行,不需要复杂的日常维护。安装时只需要保证基座水平,泵筒进液端浸入液面以下足够深度,避免吸入空气影响输水效率,不需要复杂的对中调试作业,普通作业人员即可完成安装部署。
