轻型绝缘夹持钳结构设计方案

　　这款轻型夹持钳的核心设计出发点，是面向弱电作业、电子装配场景下的小规格工件与线材夹持需求，区别于常规剪切、挤压类钳具的受力设计逻辑，整个结构把电气隔离性能放在首位，避免作业过程中钳体导电引发的线路短路、元件击穿问题。从实际作业场景来看，这类钳具主要适配电子生产线的线材整理、小型PCB板元件临时固定、3D打印后处理的细小零件夹持、低压线路检修的线头固定等工况，不需要承担大扭矩的挤压、剪切载荷，因此整体结构做了轻量化处理，没有多余的加强筋冗余，握持时的重心靠近钳头转轴位置，长时间单手握持作业也不容易产生肌肉疲劳。

　　结构设计上，钳头的夹持面做了内凹的仿形处理，针对直径1-6mm的圆截面线材、厚度0.5-3mm的片状零件都能形成稳定的三点接触夹持，不会出现常规平口钳夹细小圆柱件容易滑脱的问题；钳头尖端做了小尺寸的帽沿凸起结构，这个结构的作用是当钳具接触加热工位比如焊台旁的热缩管加热、3D打印平台的热床取件时，避免钳尖直接贴附高温表面向上抬升导致的夹持失稳，同时也能减少钳头尖端的热传导速度，短时间接触100摄氏度以内的工件不会让握持区温度快速升高。钳体的开合采用自张开结构设计，不需要额外加装扭簧，依靠钳身材料本身的弹性形变实现松开后的自动复位，减少了装配零件数量，也避免了金属弹簧长期使用出现锈蚀、疲劳失效的问题。

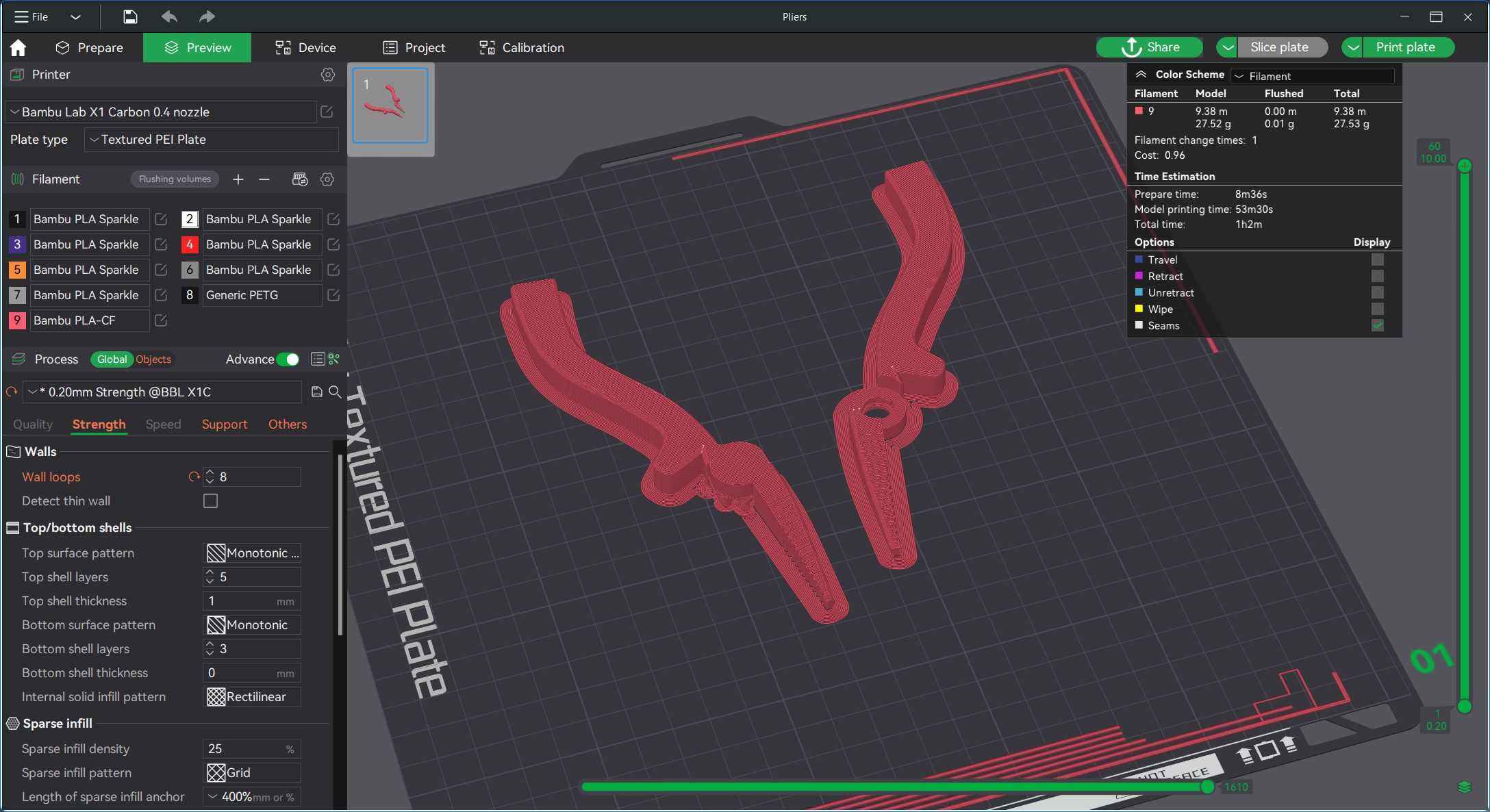

　　材料选型层面，常规使用场景下可以选用通用工程塑料制作，满足基础的绝缘与强度需求；如果是对钳体刚度有更高要求的作业场景，可以选用碳纤维增强长丝或者聚碳酸酯材质，碳纤维材质的比强度更高，相同壁厚下的抗形变能力比普通PLA材质提升40%以上，同时还能保留优秀的绝缘性能，不会因为反复开合出现应力发白的问题。针对增材制造的工艺适配，整个结构没有大角度的悬空面，打印时不需要添加额外的支撑结构，钳体的开合间隙在建模时预留了0.2mm的工艺余量，适配0.2mm层高的打印参数时，装配后不需要额外打磨就能实现顺畅的开合动作，填充率设置在15%左右就能满足日常使用的强度需求，不会出现钳身受力断裂的问题。

　　安装与尺寸边界上，这款钳具的整体外形尺寸控制在长度120mm、宽度50mm、厚度25mm的范围内，属于便携型手动工具，可以直接放入常规的电工工具腰包、零件收纳盒中，不需要额外的专用收纳空间；钳身没有突出的尖锐棱角，所有边角都做了R1以上的圆角处理，放在工具包中不会刮损其他工具的绝缘层或者收纳包的面料。钳体的握持区做了内凹的防滑纹理，纹理深度0.3mm，戴薄款丁腈手套操作时也能有足够的摩擦力，不会出现打滑脱手的问题。和常规金属钳具相比，这款全塑结构的夹持钳不会磁化，在靠近敏感磁敏元件比如霍尔传感器、存储芯片的作业场景下使用，不会因为钳体带磁干扰元件性能，也不会在夹持软质金属、塑料零件表面留下夹痕，适合对外观要求较高的精密零件装配作业。

　　实际使用过程中，需要注意这款钳具的受力上限，钳头的最大夹持力设计值为20N，足够夹持常规的电子线材、小型塑料零件，但是不能用于剪切金属丝、夹持大重量工件或者作为撬动工具使用，超过受力阈值会导致钳身的弹性形变区出现不可逆的塑性变形，影响开合精度与夹持稳定性。钳体的绝缘性能可以满足1000V以下的低压作业场景需求，但是不能用于高压带电作业，也不能长时间接触强酸、强碱类腐蚀性溶剂，避免材料表面被腐蚀后出现强度下降的问题。
