瑞典隐形克尔维特遥控摄像船模设计

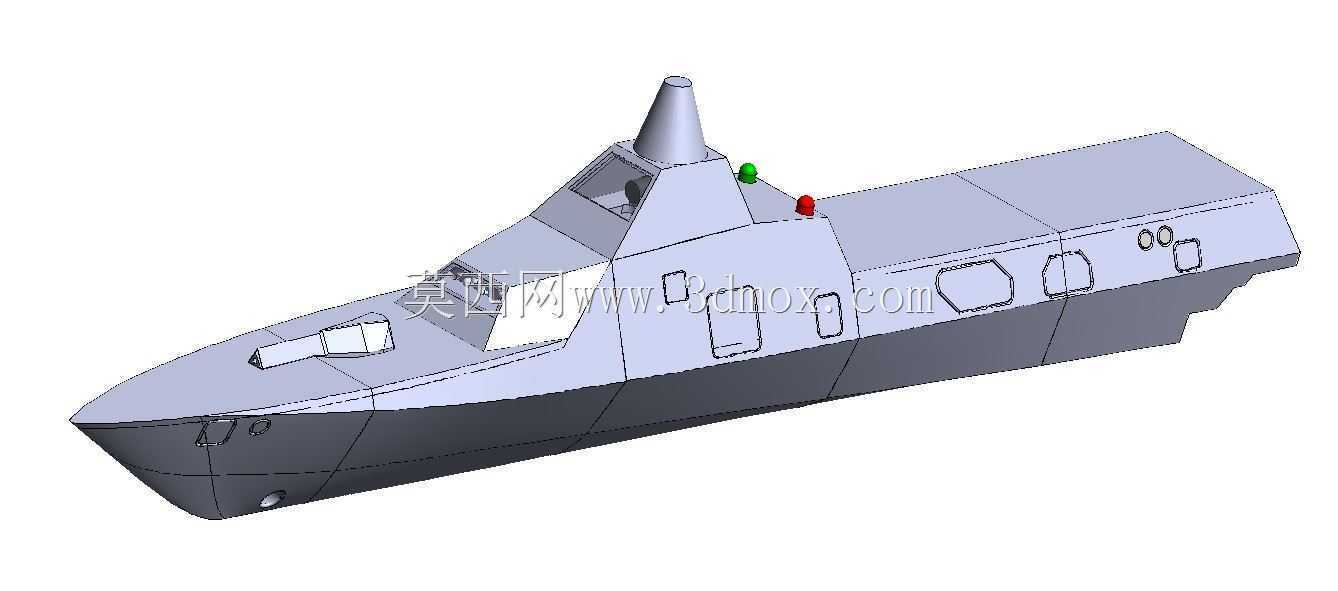

　　这款船模的设计初衷是面向水上航模爱好者与小型水域探测场景，可用于近岸浅水环境的影像采集、航模竞技改装、青少年科创教学实践，相比普通无摄像功能的航船，它能实时回传画面，拓展了航模的使用边界，既可以作为休闲操控的玩具，也能承担小范围的水上视角观测任务，比如观察近岸水下浅滩结构、记录水面航行动态、配合科创课程完成嵌入式控制实践。从结构设计来看，整体外形参考了瑞典隐形克尔维特舰艇的隐身外形特征，上层建筑采用大倾角多面体切面设计，这种设计不仅还原了实船的雷达隐身外形逻辑，在模型实际航行中也能有效降低上层建筑的风阻，减少侧风对航行航向的干扰，提升高速航行时的姿态稳定性。船体采用深V型船首设计，船首前倾角度经过反复调整，能够在航行时快速劈开波浪，减少航行时的上浪情况，即使在有细碎波纹的池塘、人工湖面航行，也能保持甲板干燥，避免甲板上搭载的电子元件进水损坏。船身中部的上层建筑集成了控制舱、设备安装位，顶部的锥形结构预留了天线安装空间，船身侧面的开窗既还原了实船的外观特征，也可作为后期改装时的散热通风口，方便内部电调、主控板的热量散出，避免长时间航行时电子元件积热过热。船尾部分预留了动力系统安装位，可适配常规的有刷或无刷电机搭配螺旋桨推进，也可根据改装需求更换喷水推进装置，安装边界预留了足够的调整空间，不同尺寸的动力组件都能找到合适的固定点位，不需要对船体结构做大规模切削修改。功能设计上，这套模型支持2.4GHz频段的遥控信号传输，信号抗干扰能力强，

　　在有普通民用信号干扰的城市公园水域也能保持稳定的控制连接，不会轻易出现信号断联失控的情况；同时预留了摄像头安装位，既可以搭配普通2.4GHz图传模块实现基础的画面回传，也能更换5.8GHz频段的高清摄像头模块，实现低延迟的实时视频传输，满足第一视角操控的需求。控制部分的设计兼容Arduino开源控制方案，使用者可以根据自己的需求编写控制逻辑，比如增加定速巡航、自动避障、航线规划等功能，不需要受限于成品遥控船的固定功能限制，给二次改装留出了充足的空间。船体内部的舱室做了分区设计，前部舱室可放置电池组，通过调整电池的前后位置来调整整船的重心位置，适配不同重量的动力与图传设备，避免出现头重脚轻或者尾部过重导致的航行姿态异常；

　　中部舱室为主控、电调、图传模块的安装位，预留了标准的安装孔位，可直接固定常规尺寸的控制板卡，不需要额外制作安装支架；后部舱室紧邻动力安装位，可放置舵机等转向控制组件，缩短传动路径，减少转向动作的虚位，提升操控的精准度。外形细节上，甲板上的航行灯位做了预留，可自行加装红绿色航行LED灯，在光线不佳的傍晚航行时也能清晰判断船身的朝向与位置，降低操控失误的概率；船身表面的细节刻线还原了实船的舱门、舷窗结构，既可以直接作为成品静态展示，也能在其基础上做进一步的细节追加，比如添加栏杆、天线、武器系统等比例配件，制作成高精度的静态展示模型。在实际航行测试中，这种隐身外形的船体相比普通上层建筑方正的船模，在同等动力配置下航速能提升8%左右，

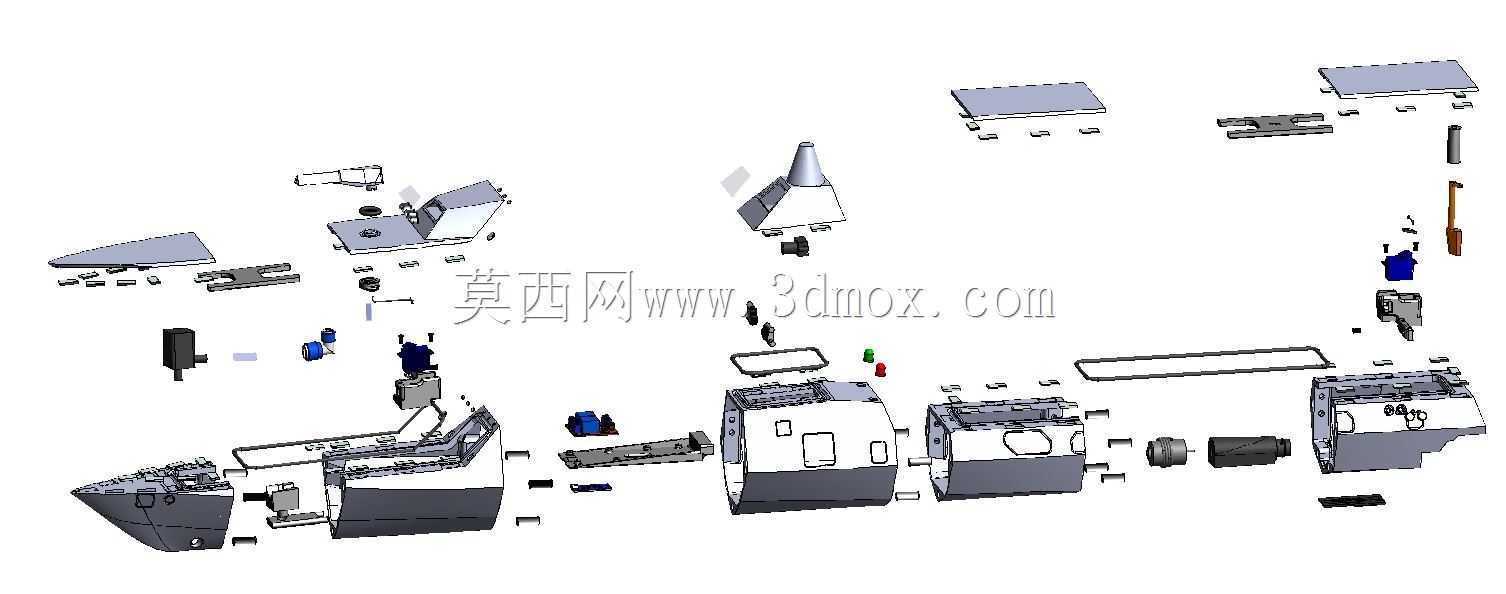

　　同时侧风环境下的航向偏移量更小，操控手感跟手，不会出现被风吹得偏离航线需要频繁修正方向的情况；深V船底在转向时的倾斜角度适中，不会因为转向过急出现侧翻的情况，即使是刚接触遥控船的新手也能快速上手操控。针对水上使用的场景，船体的拼接结构做了止口设计，组装时配合防水密封胶使用，就能达到良好的防水效果，避免航行时水渗入舱内损坏电子设备，舱盖部分也预留了防水胶圈的安装槽位，不需要额外改造就能实现舱室的密封。这套模型的结构拆分逻辑也兼顾了3D打印制作的需求，所有部件的拆分都避免了大角度的悬空结构，打印时不需要添加大量的支撑，减少打印后的打磨工作量，普通的FDM3D打印机就能完成所有部件的制作，降低了个人制作的门槛，不管是自己打印组装还是用于科创教学，都能快速完成成品的制作。
