PP杯32腔热成型模具结构设计

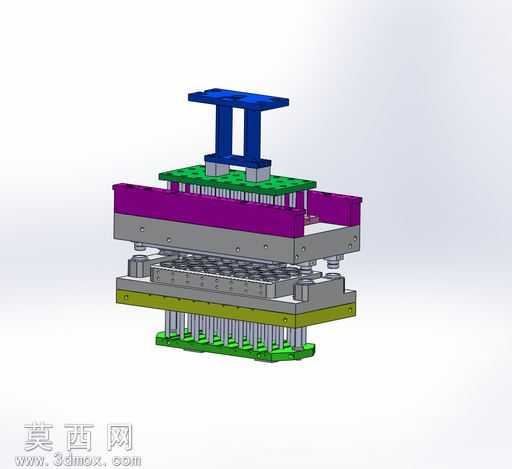

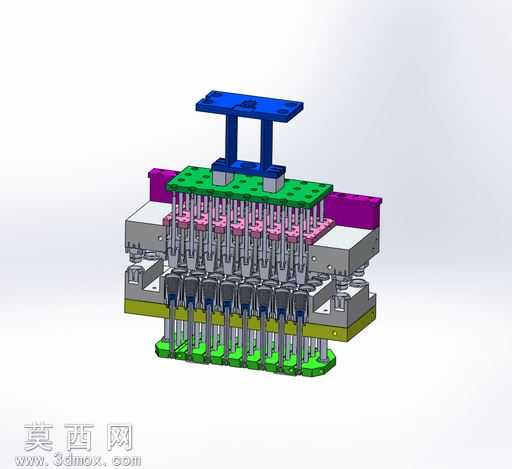

本套PP杯32腔热成型模具采用三维参数化建模方式完成整体设计，建模过程中严格遵循热成型工艺的生产逻辑，对模具各层级板件、导向组件、成型型芯型腔、顶出机构、连接固定部件逐一进行特征构建，确保各零件间的装配公差符合量产加工要求。渲染阶段采用分层材质赋予方案，上下模架的金属承力板件赋予哑光合金钢材质，还原模具钢材的磨砂金属质感；导向导柱、复位杆件赋予抛光金属材质，体现精密加工件的光洁表面特性；隔热承托层赋予绿色硬质工程塑料材质，区分功能层级的同时清晰展示模具的分层装配逻辑；顶部安装连接座赋予深蓝色工程塑料材质，直观呈现模具与外部热成型设备的对接结构。模具整体采用叠层式结构设计，从上至下依次设置设备连接座、上模承力板、上成型型腔组件、中部分型导向层、下模型芯组件、下模承力板、顶出脱模机构，32个成型腔位采用矩阵式均匀排布，确保热压成型过程中各腔位受热均匀、压力传导一致，有效保障每一个PP杯制品的壁厚均匀度与成型精度。设计过程中重点考量了热成型工艺的生产特性，在各板件间预留了合理的热膨胀间隙，导向组件采用高精度导柱导套配合结构，避免反复开合模过程中出现错位偏移；顶出机构采用多顶杆同步顶出设计，对应每个成型杯体的底部位置均匀布置顶杆点位，确保脱模过程中制品受力均匀，不会出现顶穿、变形等不良问题。同时对模具的冷却流道、加热元件安装位进行了同步结构规划，让模具在热成型循环中能够快速完成升温、保温、冷却的温度切换，有效缩短单批次生产周期，提升32腔多工位布局的生产效率。整体建模过程中对所有零件的装配关系进行了干涉检查，排除了开合模动作、顶出动作过程中的零件碰撞问题，确保模具结构具备实际量产可行性，可直接用于后续的加工出图、工艺拆解与生产制造环节。
