四型腔注塑凸轮模具结构设计

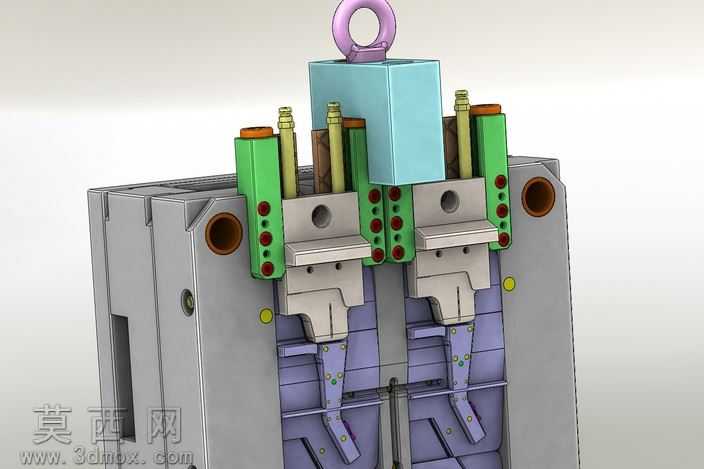

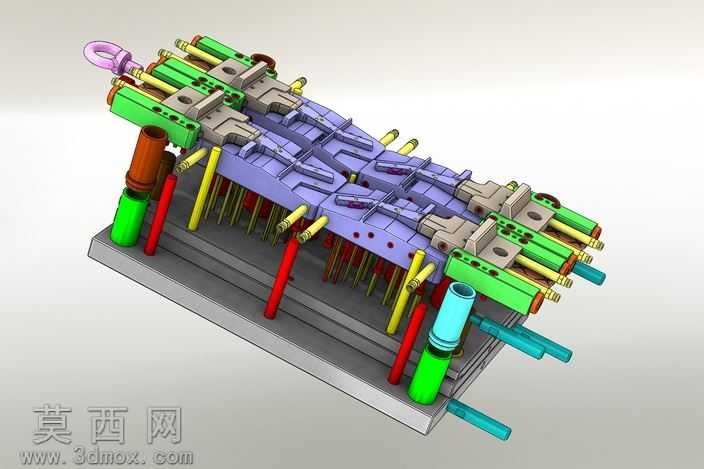

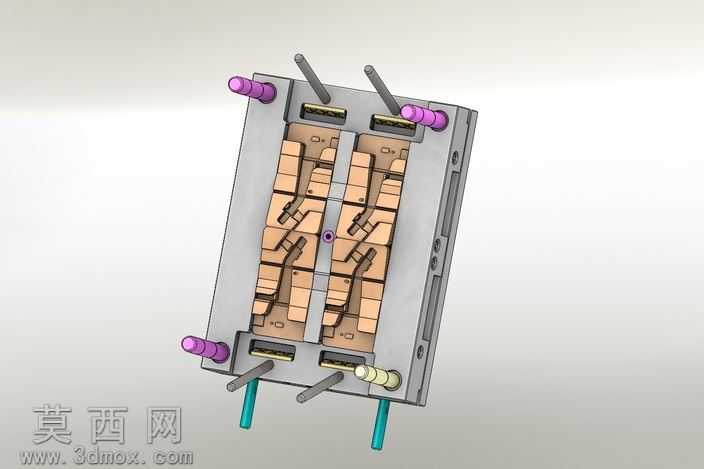

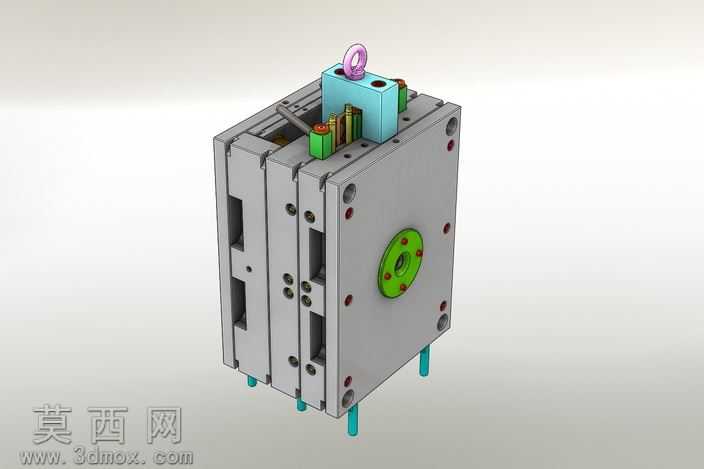

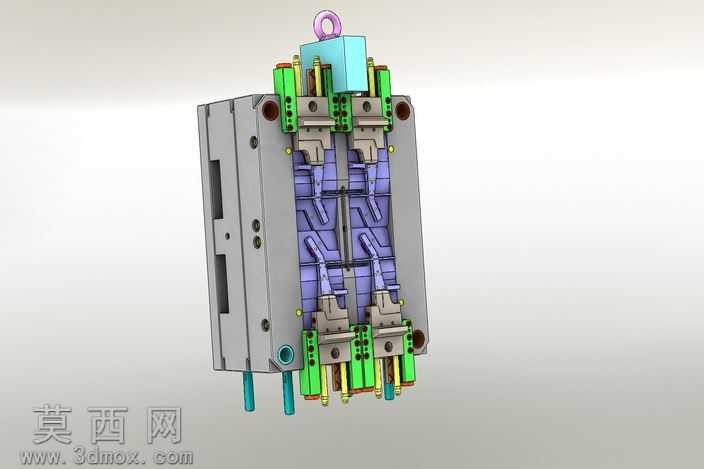

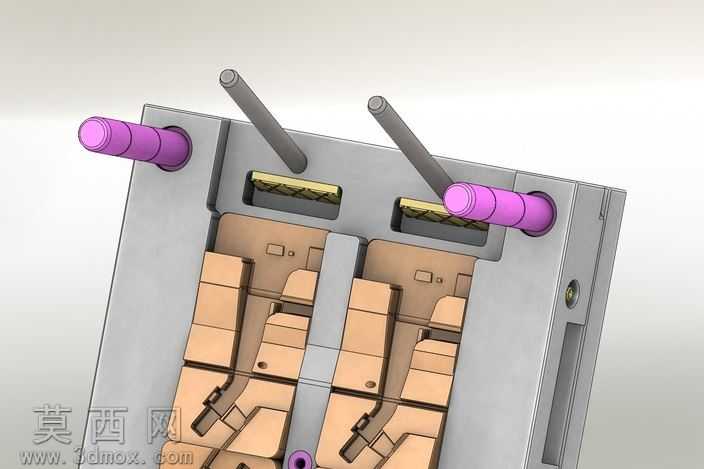

本作品为四型腔注塑凸轮模具的三维结构设计，整体采用三维参数化建模方式完成，完整还原了注塑模具从浇注系统、成型部件、导向定位机构到顶出脱模、冷却系统的全链路结构细节。建模过程中严格遵循注塑模具设计规范，对各个零部件的装配公差、配合间隙做了符合实际生产要求的参数设定，可直接用于模具结构评审、加工工艺参考以及注塑生产流程模拟。从结构设计来看，该模具采用一模四腔的型腔布局，能够在单次注塑循环中完成四个凸轮类塑件的成型，有效提升批量生产效率，型腔排布围绕浇注中心做对称设计，保证熔融塑料充模过程中各型腔进料压力、流速均匀，避免出现缺胶、飞边、成型尺寸偏差等常见注塑缺陷。模具的成型零件部分做了拆分式设计，型腔与型芯采用独立镶件结构，既方便后续加工过程中的精度修整，也能在局部磨损后快速更换镶件，降低模具维护成本。导向定位系统采用多组精密导柱导套配合，合模过程中可保证动定模精准对位，避免合模错位造成型腔损伤。顶出脱模机构搭配多组顶杆、复位杆结构，开模后可平稳将成型塑件从型芯上顶出，顶杆排布位置避开塑件外观面与功能配合面，防止顶出痕迹影响塑件成品质量。冷却系统采用多回路循环水路设计，水路围绕型腔、型芯周边均匀排布，可在注塑保压完成后快速带走模具热量，缩短塑件冷却定型时间，提升整体生产节拍。建模过程中对不同零部件做了区分化材质与色彩渲染，模板类零件采用金属钢材质质感，导柱导套、顶杆类标准件做了差异化色彩区分，冷却水路、浇注流道采用高亮色彩标识，让整个模具的装配层级、结构组成清晰直观，能够快速识别各个功能模块的位置与作用。设计过程中充分考虑了注塑生产的实际工况，对模具的开模行程、顶出行程都做了适配常用注塑机参数的设定，无需大幅调整即可适配常规卧式注塑机的安装使用，整体结构紧凑，各运动部件之间无干涉，可通过软件自带的运动仿真功能完成开模、合模、顶出全流程的动作模拟，验证结构合理性。
