奥迪车载扬声器安装固定结构

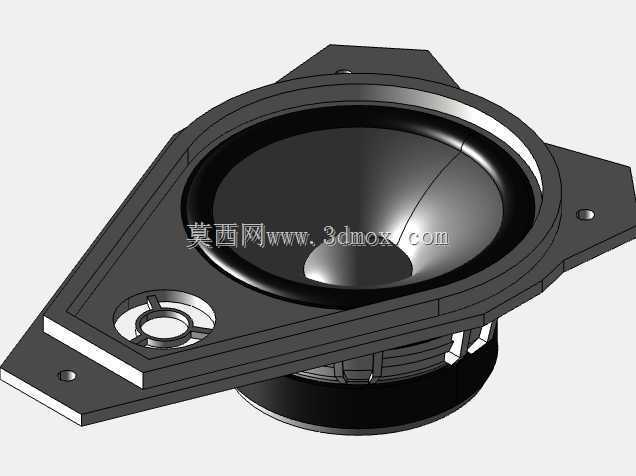

　　该结构对应奥迪车型车门或内饰板内的全频扬声器总成，日常装车后承担车内声场重放职责，覆盖仪表台两侧、前门内饰板、后门饰板等常见安装点位，适配车载影音系统的中频与低频发声需求。建模时优先还原三角异形安装法兰的轮廓走向，法兰边缘预留三个对应车身钣金孔位的安装过孔，孔位间距严格参照原车钣金定位坐标，装车时无需额外扩孔或修改内饰卡扣位置，可直接对准螺柱完成锁附。法兰盘面做下沉式台阶设计，扬声器盆架嵌入台阶后，周圈预留密封胶条压装余量，避免车门钣金与饰板之间出现漏音缝隙，降低行车振动引发的异响风险。发声单元部分还原锥盆振膜的曲面弧度，折环位置做出环形柔性连接结构，磁路后端的圆柱形钢体外壳保留散热筋细节，

　　长时间大功率播放时磁路产生的热量可通过外壳筋条与车门内空气对流散出，避免音圈过热出现音质衰减。侧边集成的小型高音定位座与主扬声器法兰一体成型，省去后期单独加装高音单元的固定支架，装车后高音与中低频单元的发声相位保持一致，减少声场偏移问题。结构设计阶段优先考虑装配公差，法兰外缘与内饰板开孔之间预留0.8mm间隙，抵消车身钣金焊接公差与内饰件注塑变形量，装配时不会出现饰板压死扬声器盆架导致振膜运动卡滞的问题。磁钢后端高度控制在车门内饰板空腔边界以内，不会与玻璃升降器导轨、车门线束产生运动干涉，车窗全程升降过程中扬声器后端无磕碰风险。振膜正面的防尘帽做圆弧凸起造型，既阻挡灰尘进入音圈缝隙，也优化振膜表面的气流导向，减少大音量下的气流分割振动。整个构件的壁厚参照车载塑料件与钢制盆架的实际工艺参数，法兰安装位局部做加厚凸台，螺丝锁附时不会出现应力开裂，长期承受车辆颠簸振动也不会出现安装位松旷。
