类大疆F540四旋翼无人机机架结构设计

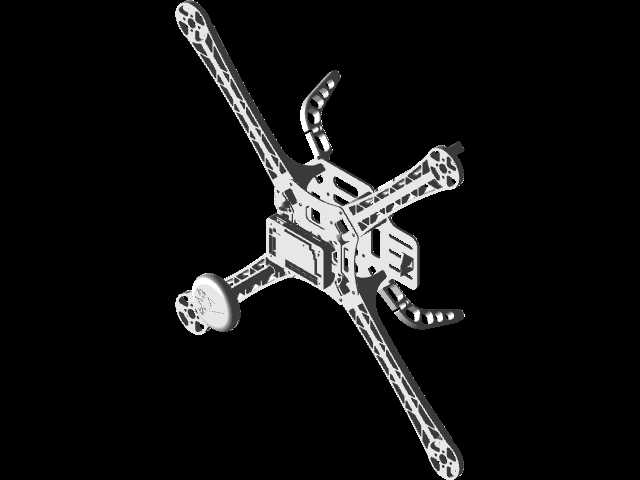

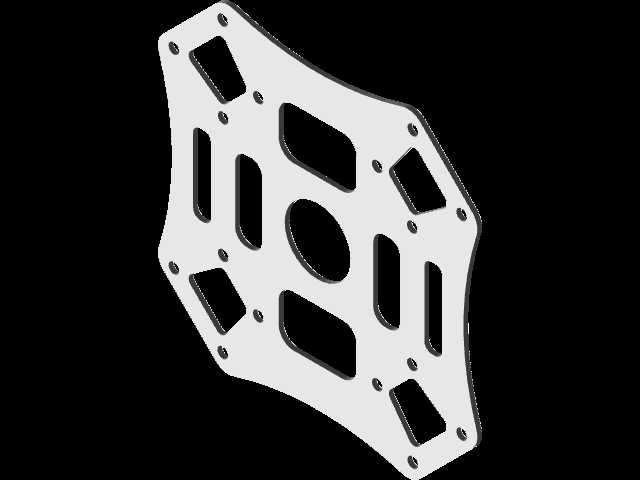

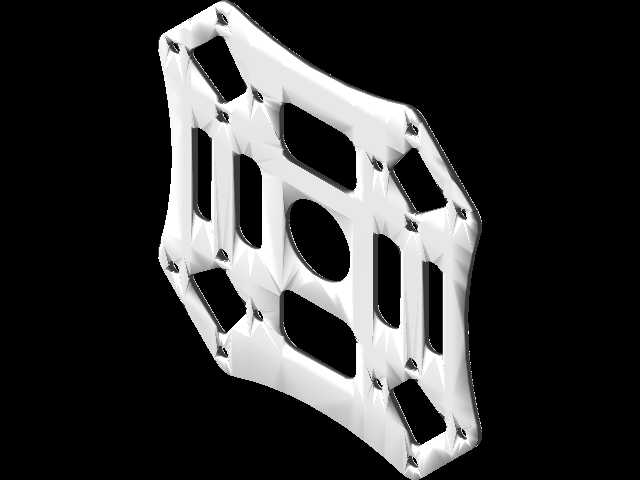

　　这款四旋翼机架的结构设计，首先围绕低空航拍、小型作业载荷挂载的实际场景展开，日常作业中需要兼顾机架刚性与飞行自重的平衡，避免机架过重导致续航折损，同时也要防止机架刚性不足引发飞行过程中的共振问题。从结构布局来看，采用X型四轴分布的构型，机臂采用镂空桁架式设计，这种结构并非单纯为了减重，而是在保证机臂抗弯、抗扭截面模量的前提下，尽可能去除非承载区域的材料，机臂末端预留了标准的动力安装位，可适配常规22系列、23系列无刷电机的安装孔距，安装面做了下沉式定位设计，能保证电机安装后轴线与机臂平面垂直，减少动力输出的角度偏差。中心板区域采用分层叠装结构，上下两层板之间预留了足够的安装空间，可放置飞控板、电调、

　　电池绑带固定位以及图传模块的安装支座，中心板边缘做了走线槽的预留，所有动力线、信号线可顺着槽位排布，避免飞行过程中线材晃动干扰桨叶旋转，也能减少线材外露带来的风阻影响。机臂与中心板的连接位置做了加强筋过渡处理，日常起降、轻微触地碰撞时，应力会顺着加强筋分散到整个中心板区域，不会出现机臂根部应力集中断裂的问题，机臂靠近末端的位置还预留了LED灯条的安装卡槽，可直接嵌入航灯，无需额外粘贴固定，减少飞行过程中配件脱落的风险。起落架部分采用一体化弧形支脚设计，支脚的弧度经过适配，降落时可起到一定的缓冲作用，支脚底部做了加宽的接触面，在不平整的草地、硬质地面降落时都能保持机身稳定，不会出现侧翻的情况，同时起落架的高度预留了足够的云台安装空间，

　　下方可挂载两轴或三轴小型云台，不会出现桨叶入镜的问题。从安装边界来看，机架整体的轴距适配540mm规格的桨叶搭配，机臂展开后整体宽度控制在合理范围内，收纳时如果采用快拆结构的机臂连接座，可快速将机臂折叠，缩小收纳体积，方便外出作业携带。中心板的安装孔位兼容主流的开源飞控安装尺寸，无论是APM还是PIXHAWK系列飞控都可直接固定，无需额外打孔改装，电调的安装位预留了散热间隙，长时间大油门飞行时，电调产生的热量可顺着镂空结构快速散出，不会出现过热保护的情况。设计过程中也考虑到了日常维护的便捷性，所有连接位置都采用标准规格的紧固件，日常更换损坏的机臂或者配件时，不需要特殊工具，用常规内六角扳手即可完成拆装。机架的整体重心经过配平设计，

　　电池安装位设置在中心板的几何中心位置，安装电池后整机重心落在四个电机的几何中心处，飞行过程中不需要额外调整配重就能保证飞行姿态稳定，减少飞控的姿态修正负担，提升飞行续航时间。机臂的桁架结构经过受力仿真验证，在满油门拉升、急停转向的极限工况下，机臂的形变量控制在合理范围内，不会出现桨尖打中心板或者机臂震颤影响飞行稳定性的问题。起落架与中心板的连接位置做了可拆卸设计，如果需要搭载更大的作业载荷，可快速更换加高款起落架，拓展机架的使用场景，无论是日常航拍练习，还是小型植保作业、空中测绘等场景，这款机架的结构都能满足基础的使用需求。
