适配5.8G图传的迷你FPV穿越机机架设计

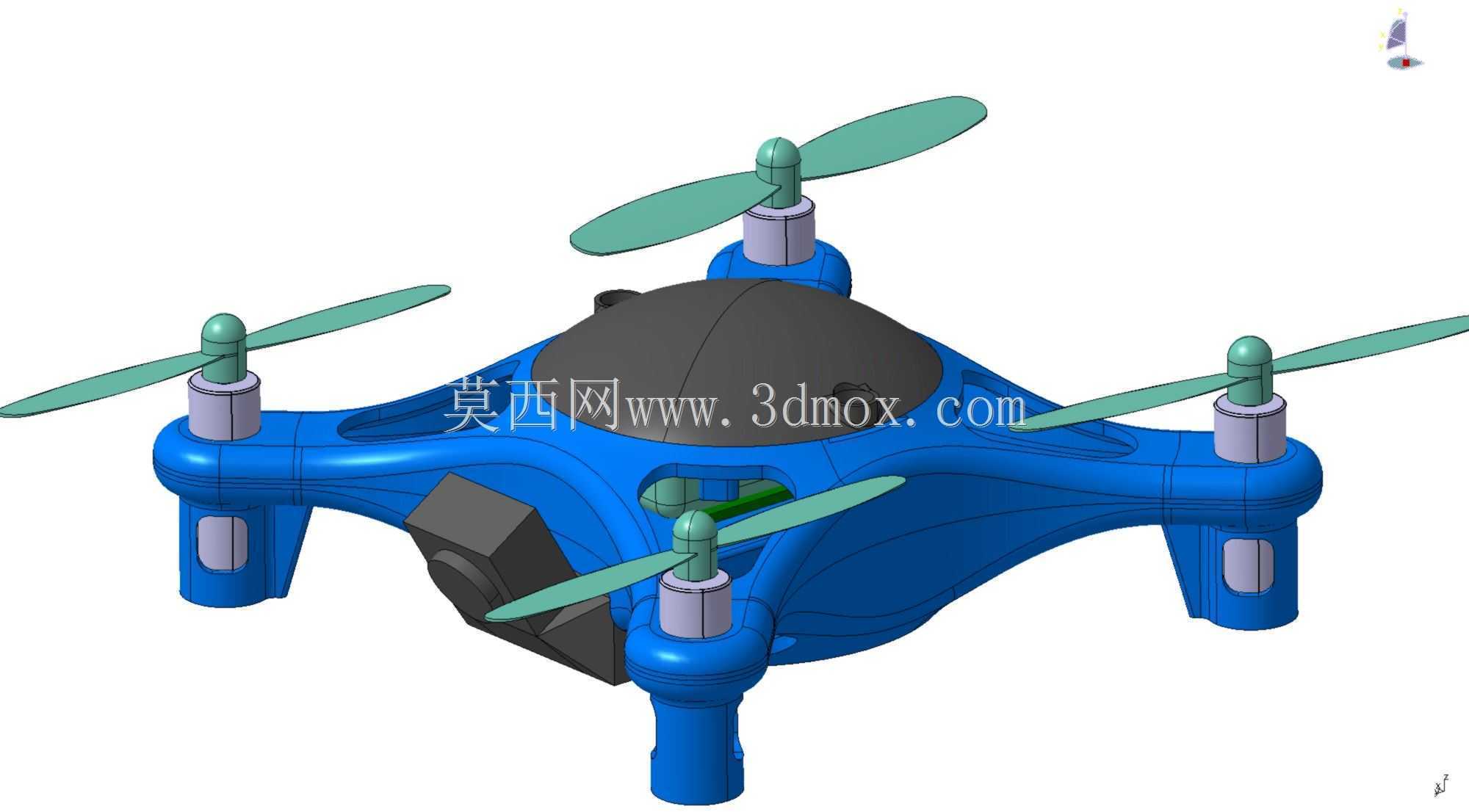

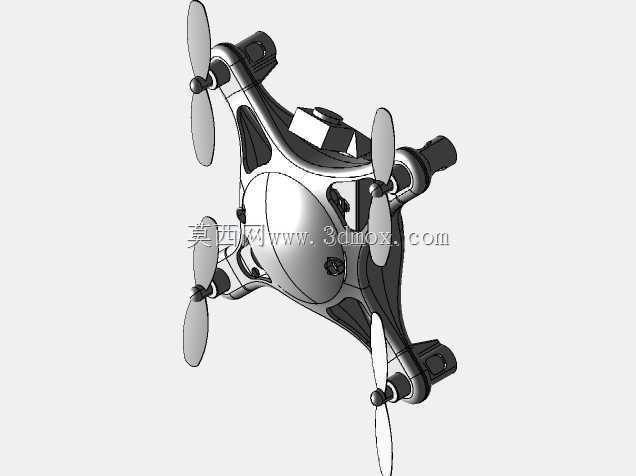

　　这款四轴机架的核心定位是面向室内近距FPV飞行、狭小空间穿越场景开发的轻量化承载平台，整体采用一体化流线型上壳搭配四轴外延机臂的结构布局，机臂末端预留标准电机安装位，可直接适配1103级别微型无刷电机，搭配2寸三叶螺旋桨即可完成动力总成的装配，无需额外打孔或裁切调整。从结构设计逻辑来看，机架中心舱采用下沉式布局，将飞控、电调、图传发射模块的安装区域集中在机身重心正下方位置，可有效降低整机重心高度，减少飞行过程中的姿态修正惯性，提升机动动作的响应速度，中心舱内部预留的走线槽可将电源、信号线缆完全收纳在壳体内部，避免飞行过程中线材外露被螺旋桨剐蹭，也能减少高速飞行时的风阻干扰。机臂与中心壳体采用一体化成型结构，

　　取消了传统分体机架的螺丝拼接位，既减少了装配工序，也能避免飞行震动导致的连接位松动问题，每个机臂末端的电机座做了加厚处理，可抵消电机高速运转产生的共震，同时电机座侧面预留的指示灯透光位，可直接将飞控板载状态灯的光线导出，无需额外加装外置指示灯，方便飞行前的状态校准与故障排查。机架顶部的弧形上壳采用快拆卡扣结构，无需工具即可直接掀开，方便快速更换电池、调整飞控参数，上壳表面做了微弧面处理，在发生轻微碰撞时可顺着接触面滑开，减少正面冲击对内部电子元件的损伤。从安装边界来看，机架对角电机轴距控制在107mm级别，属于典型的微型穿越机尺寸，可轻松穿过直径150mm的狭窄通道，适配室内管道巡检、狭小空间侦查、桌面级FPV娱乐等多种场景，

　　中心舱内部的安装孔位兼容标准20x20mm孔距的微型飞控、4合1电调集成板，同时预留了5.8G tx5805图传模块的专用安装位，图传天线可直接从机尾预留的开孔穿出，避免天线被螺旋桨遮挡影响信号传输。机架底部预留了微型摄像头的安装倾斜位，默认倾斜角度为25度，符合FPV飞行时的前视视角需求，同时摄像头安装位做了角度微调余量，可根据飞行习惯在15-35度区间内调整视角倾角，无需额外打印转接件。机臂下方预留的电池绑带槽可适配2S 300mAh级别的微型锂电池，绑带穿过槽位后可将电池牢牢固定在机身底部，不会因为剧烈机动出现电池移位的问题，电池安装位的前后余量可支持±5mm的重心调整，方便玩家根据搭载的配件重量调整整机重心平衡。

　　从结构强度设计来看，机架整体壁厚控制在1.2mm，在机臂与中心壳体的连接位置做了渐变加厚处理，从机臂末端的1mm壁厚逐步过渡到连接位的1.8mm，既控制了整体重量，也能保证机臂在发生轻微碰撞时不会出现断裂，壳体边缘全部做了R1.5的圆角处理，既避免了装配时割手的问题，也能在碰撞时减少应力集中。这款机架没有设计额外的起落架结构，依靠机臂末端的凸起结构作为着陆支撑点，可在平整地面完成起降，同时减少了多余结构带来的重量负担，整机装配完成后不含电池的重量可控制在30g以内，配合2S动力系统可实现3分钟以上的续航时间，完全满足室内FPV飞行的动力与续航需求。在细节设计上，每个电机座的下方都预留了0.5mm深的散热凹槽，可引导飞行时的气流流过电机外壳，带走电机高速运转产生的热量，避免长时间飞行导致电机过热退磁，中心舱内部的隔板将电源安装区与飞控安装区分隔开，可减少电池大电流放电时产生的电磁干扰对飞控陀螺仪、图传信号的影响，提升飞行稳定性与信号传输质量。
