FPV无人机BN880 GPS模块四边形安装支架

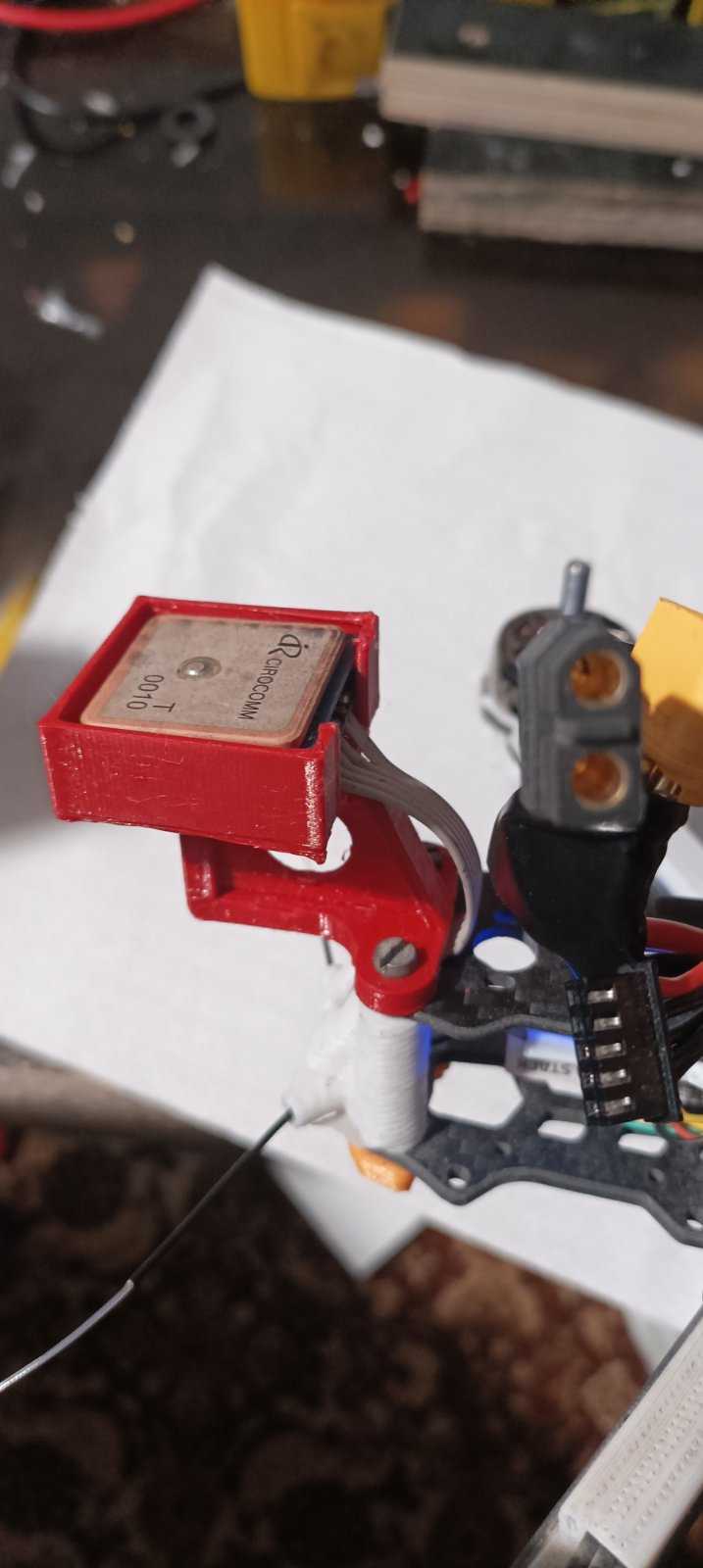

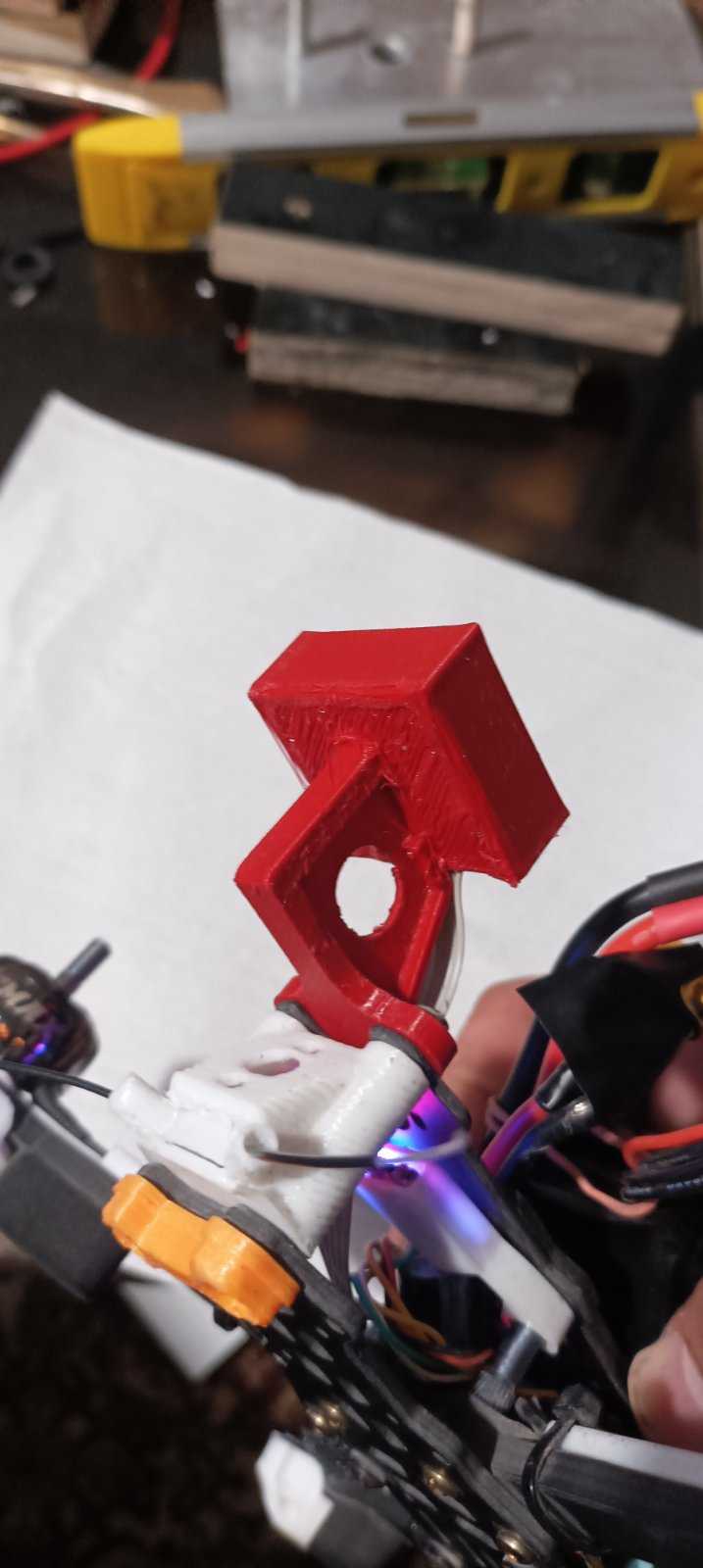

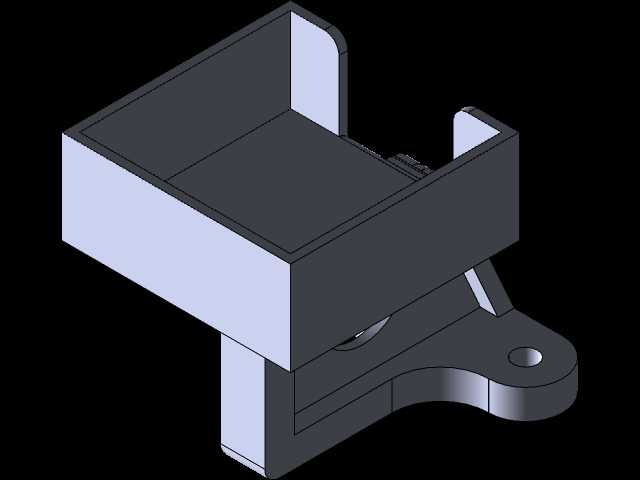

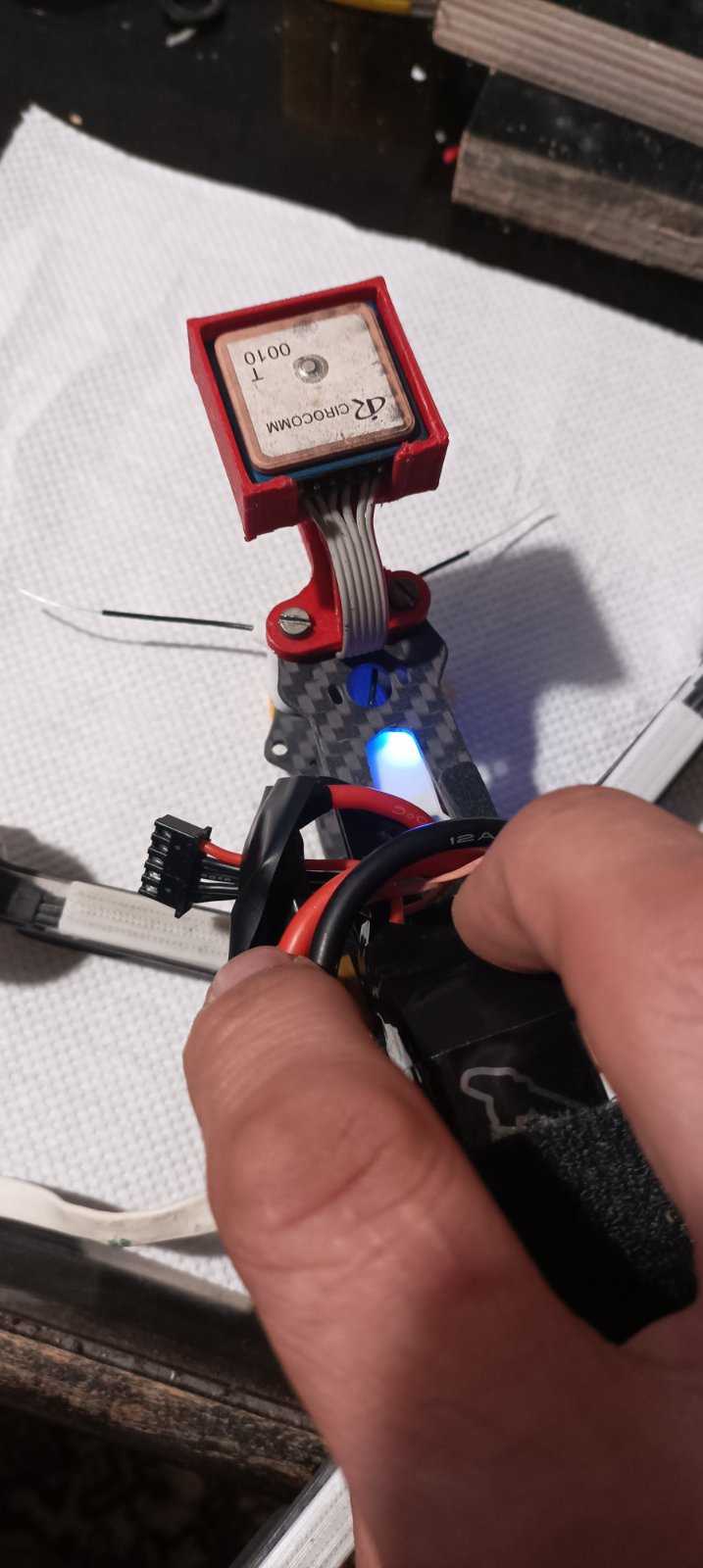

　　这款支架是针对FPV穿越机搭载BN880 GPS模块设计的专用安装结构，日常在穿越机装机、调试、户外飞行场景中使用频率极高。很多飞手装机时都遇到过GPS模块安装的痛点：直接用扎带绑在机架上，不仅容易在炸机时磕碰损坏模块，还会因为安装位置靠近电调、图传等电磁干扰源，导致搜星数量不足、定位漂移，甚至触发飞控的失控保护异常。这款四边形支架的设计，首先解决的就是安装位置的抬高需求，通过支架的支撑高度，让GPS模块远离机架上的强电磁干扰区域，保证卫星信号接收的稳定性。从结构设计来看，支架采用四边形框体结构，相比常见的单臂悬臂式GPS支架，抗振性能提升明显——穿越机飞行时电机带来的高频振动会直接传递到机架上，

　　四边形的框型结构可以通过自身的结构刚度分散振动能量，避免GPS模块因为持续振动出现定位数据跳变，同时也能在发生轻度炸机时，通过支架的形变吸收部分冲击能量，减少模块直接受力碎裂的概率。支架底部的安装孔位完全匹配主流FPV穿越机机架的顶部安装孔距，不需要额外打孔修改机架，安装时直接用M2螺丝就能固定在机架顶层的碳板上，安装边界控制得非常克制，不会遮挡图传天线、接收机天线的安装位置，也不会和机架上的电容、接线端子产生干涉。支架上方的模块固定位做了适配BN880模块的卡槽设计，模块放入后刚好卡在框内，配合双面胶或者少量热缩管就能完成固定，不需要额外打孔固定模块，避免损伤模块内部的陶瓷天线。设计时还特意考虑了走线空间，支架侧边预留了走线缺口，

　　GPS模块的连接线可以顺着缺口走到机架内部的飞控接线端，不会出现线材被支架压住、飞行中线材被螺旋桨打到的问题。从实际装机测试的角度看，这款支架的抬高高度刚好控制在25mm左右，既保证了GPS模块远离干扰源的距离要求，又不会因为抬得过高导致整机重心上移太多，影响穿越机的翻滚、打杆响应速度，毕竟FPV飞行对整机重心的敏感度很高，重心偏移超过2mm就会明显感觉到打杆手感的变化。支架的边角都做了圆角处理，没有尖锐的棱角，装机时不会划伤手，也不会刮伤线材的绝缘层。另外这个四边形结构的风阻控制也做了优化，框体的壁厚控制在1.5mm，飞行时的风阻几乎可以忽略，不会给整机带来额外的飞行负载，对于追求轻量化的花飞机型来说，这个重量控制也完全符合要求，

　　不会增加不必要的起飞重量。很多飞手之前用3D打印的单臂支架，在做大机动动作比如破S、横滚的时候，支架会因为气流冲击产生轻微形变，导致GPS模块的安装角度偏移，进而影响罗盘校准的精度，这款四边形支架的整体刚度足够，在高速飞行、大机动动作下也不会出现形变，能始终保证GPS模块保持水平安装状态，罗盘数据输出稳定，不会出现飞行中途罗盘报错的问题。在日常维护方面，这个支架的拆装非常方便，只需要拧下底部的两颗固定螺丝就能整体拆下，不需要拆卸机架上的其他部件，调试GPS、更换模块的时候都能节省不少时间。支架的结构没有复杂的倒扣、薄壁结构，不管是FDM打印还是光固化打印都能轻松制作，打印时不需要添加支撑，后期处理也非常简单，对于喜欢自己改装配件的飞手来说，修改孔位、调整高度也很方便，只需要简单修改草图尺寸就能适配不同尺寸的GPS模块。
