星球大战BB8球形机器人带支撑底座

　　这款BB8造型的球形构件搭配专属支撑底座，最初是针对桌面级FDM3D打印场景做的适配设计，核心解决的是球形手办类构件打印完成后放置不稳、接触点易磨损断裂的实际问题。从实际使用场景来看，这类构件既可以作为科幻IP主题的桌面装饰摆件，也能作为3D打印爱好者的结构练习样件，还能用于影视周边手办的配套展示，适配个人玩家桌面陈列、潮玩店展品布置、青少年创客教学演示等多个场景，不需要额外搭配复杂的展示支架，单独放置就能保持稳定姿态。

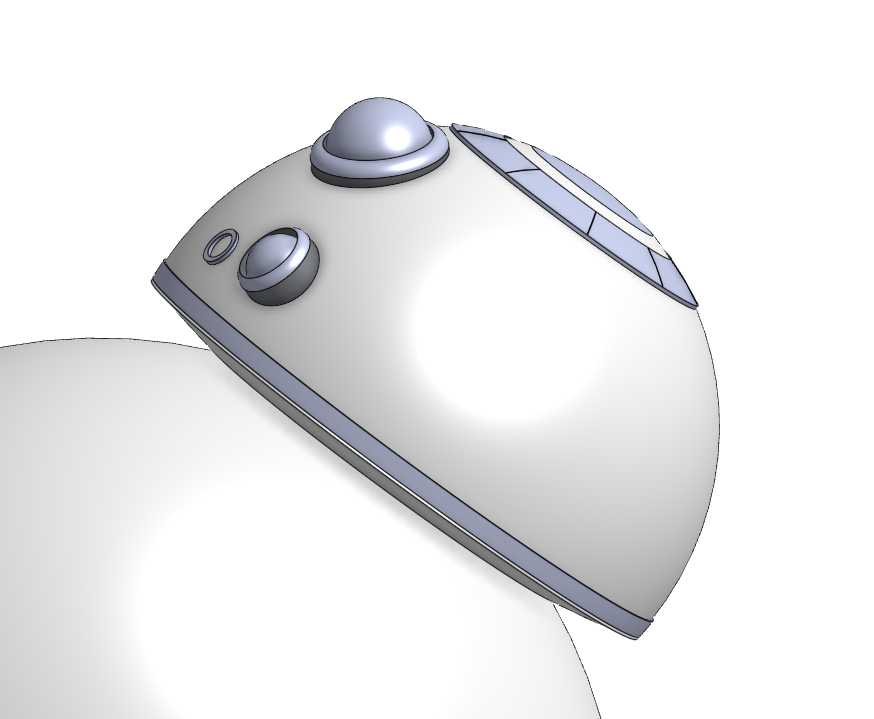

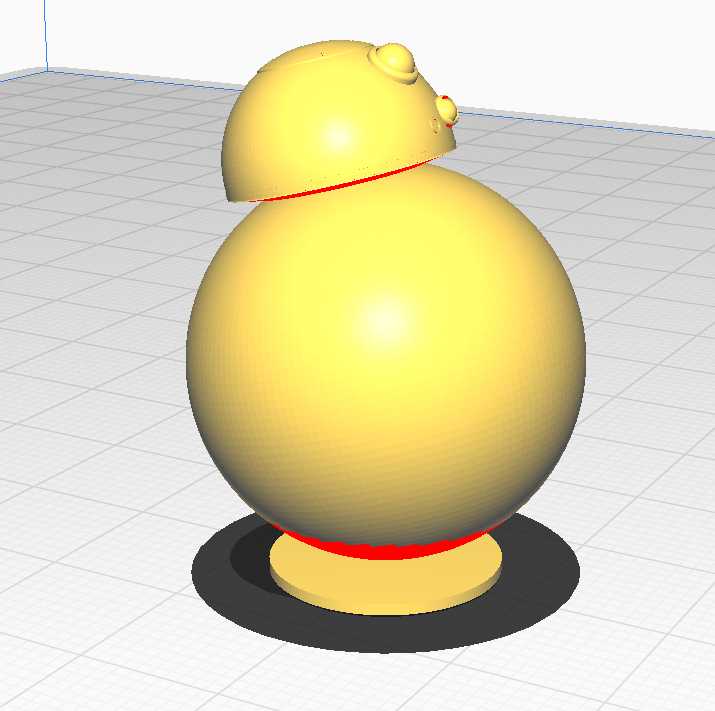

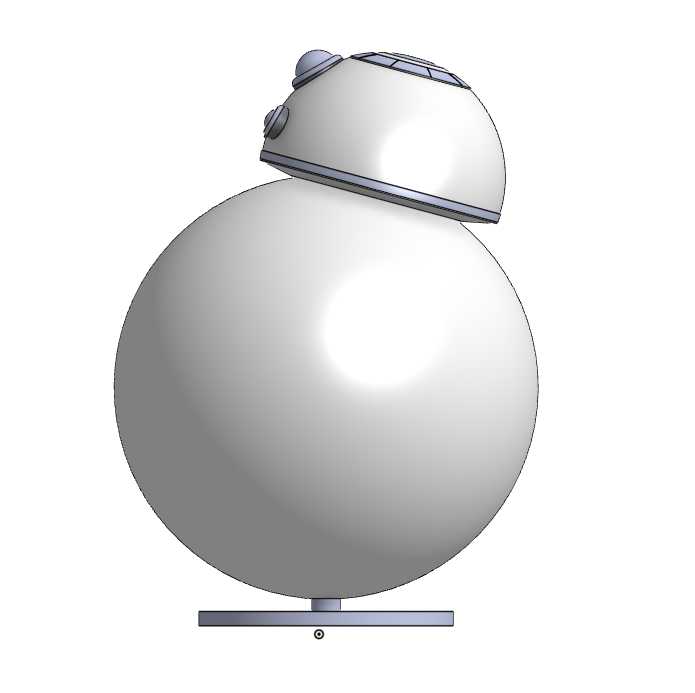

　　从功能特性上看，整个构件分为上下两个部分，上部是BB8标志性的半球形头部，下部是完整的球形主体，配套的底座采用薄型平板加中心定位凸台的结构，凸台直径刚好匹配球形主体底部的接触点位，不需要额外粘接就能让球体保持直立状态，同时预留了任意角度调整的余量，使用者可以根据展示需求转动球体调整头部朝向，不会出现打滑倾倒的问题。针对3D打印的工艺特性，整个构件的所有外表面都做了最小0.8mm的壁厚处理，没有小于45度的悬空锐角，不需要添加大量支撑就能完成打印，头部的细节凸起部分做了0.2mm的圆角过渡，避免打印过程中出现翘边、层间剥离的问题，底座的平板部分做了1.2mm的加厚处理，放置在桌面时不会因为自身应力出现翘曲变形。

　　设计过程中最先考虑的是打印完成后的放置可靠性，最初的无底座版本在实际测试中，球体底部和桌面的接触是单点接触，稍微受到外力碰撞就会滚动掉落，而且PLA材质打印的球体表面如果长期和硬质桌面摩擦，接触点会出现磨损发白的情况，影响外观完整性。所以在底座设计时，没有采用全包式的承托结构，而是选择了中心小凸台定位的方案，既能够限制球体的滚动自由度，又不会遮挡球体本身的外观造型，凸台的高度设置为3mm，刚好卡入球体底部的打印定位凹点，不会在球体表面留下明显的压痕。

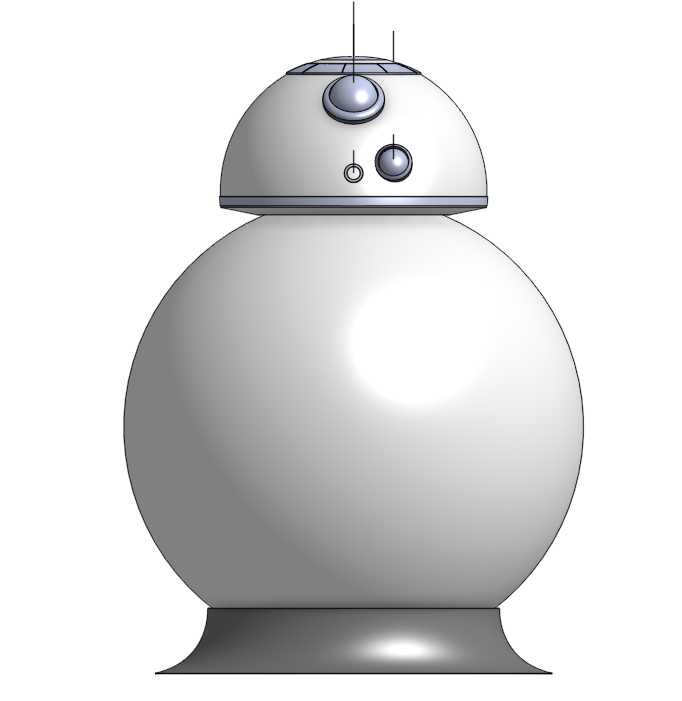

　　外形尺寸方面，整个球体的最大直径控制在120mm，属于桌面摆件的黄金尺寸，不会占用过多桌面空间，也不会因为尺寸过小导致细节丢失；上部半球形头部的直径为80mm，和下部球体的比例完全还原影视设定的视觉比例，头部的小凸起细节高度控制在2mm以内，打印时不需要添加支撑就能完整成型。底座的平板部分为100mm见方的圆角矩形，四个角做了R5的圆角处理，避免尖锐边角划伤桌面或者使用者，底座整体厚度为4mm，放置在玻璃、木质等不同材质的桌面上都能保持平稳，不会出现晃动感。安装边界上，整个构件不需要额外的紧固件或者粘接剂，打印完成后只需要将球体放置在底座的凸台上即可完成组装，拆卸时直接拿起球体就行，没有复杂的装配步骤，即使是没有建模和装配经验的新手玩家，也能在打印完成后快速完成布置。

　　从结构设计的细节来看，球体部分采用了等壁厚的空心结构，内部不需要做额外的加强筋，既能够减少打印耗材的使用量，缩短打印时间，也能保证整个构件的重量控制在150g以内，放置在桌面上不会对桌面造成压痕。头部和球体的接触部分做了微小的间隙预留，两者之间保留0.3mm的间隙，既能够保证头部可以稳定放置在球体上，也能让使用者轻松转动头部调整角度，不会出现卡滞或者过松掉落的问题。所有的分型线都设置在视觉不明显的位置，打印完成后只需要简单打磨层纹就能获得光滑的外观效果，不需要做复杂的后处理。针对不同的3D打印耗材，整个结构也做了适配，不管是使用PLA、PETG还是ABS耗材，都不需要调整结构尺寸，按照常规的打印参数设置就能完成打印，不会因为耗材的收缩率问题出现装配不上的情况。
