单路继电器控制PCB模组结构设计

　　这款继电器PCB模组的设计，核心围绕低压控制场景下的小功率负载通断需求展开，日常在工业控制柜内部信号转接、智能家居弱电控制回路、小型自动化设备的执行端驱动、教学实验台电路搭建等场景中都有广泛应用，本质是通过线圈得电产生的电磁吸力带动触点动作，实现小电流控制回路对大电流负载回路的隔离控制，避免控制端直接接负载出现的电流倒灌、信号干扰等问题。

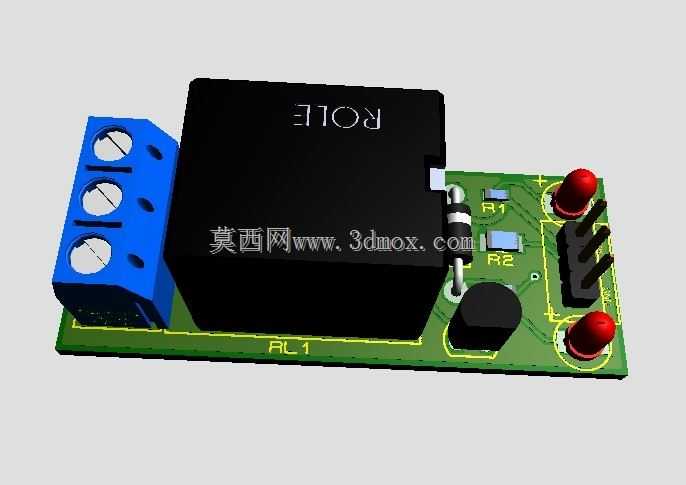

　　从实际使用的功能特性来看，模组板载的蓝色螺钉式接线端子分别对应线圈供电端与负载触点端，接线时无需额外焊接，直接用螺丝刀拧紧压线螺钉即可固定导线，适配0.5-1.5平方毫米的多股铜芯导线，现场布线效率比直插式引脚提升不少；板上两颗红色LED分别对应电源指示与触点动作状态指示，当线圈两端加上额定工作电压时，动作指示灯点亮，运维人员无需测量触点通断，直接通过灯的状态就能判断模组工作情况，排查故障时能大幅缩短定位时间；板载的续流二极管反向并联在线圈两端，专门用来吸收线圈断电瞬间产生的反向感应电动势，避免反向电压击穿前端的控制芯片或者MCU引脚，这部分是继电器驱动回路里必不可少的保护设计，实际选型时二极管的反向耐压值要留够至少两倍的线圈额定电压余量，正向导通电流匹配线圈的工作电流即可。

　　设计思路上，整个PCB采用FR-4环氧玻纤基板，板厚1.6mm，铜箔厚度1盎司，兼顾结构强度与载流能力；布线时功率回路与信号回路做了分区处理，线圈的走线宽度设置为1mm，触点端的走线根据负载电流大小加宽到2mm，大电流路径上避免出现直角走线，减少尖峰放电的风险；继电器本体采用卧式贴装布局，重心贴近PCB板面，相比立式安装的结构抗振动性能更好，在有小幅振动的设备机柜内使用时，不会出现引脚脱焊、触点误动作的问题；接线端子布置在PCB的侧边，与继电器本体保持3mm以上的安全间距，避免接线时螺丝刀误碰继电器引脚造成短路；插针接口采用标准2.54mm间距排针，可直接插在面包板或者通用转接板上使用，适配实验场景的快速搭建需求。

　　外形尺寸与安装边界方面，整个模组的长宽尺寸控制在42mm×24mm范围内，板上预留了两个直径3.2mm的安装孔，孔中心距为37mm，可直接用M3螺钉固定在设备内部的安装条或者绝缘安装板上，安装时继电器顶部距离周边结构件需要预留至少5mm的散热空间，避免长时间工作时线圈热量堆积加速绝缘层老化；接线端子的进线方向与PCB板面平行，布线时导线弯折半径不小于导线直径的3倍，避免导线根部受力断裂；排针侧的引脚伸出长度为6mm，插接杜邦线时要确保插针完全进入线塞，避免接触不良导致的控制信号丢失。

　　实际选型使用时需要注意，这款模组的触点额定负载需要匹配被控设备的功率，不可超量程带载，交流负载与直流负载的触点额定电流存在差异，直流场景下触点的灭弧难度更高，相同触点的直流带载能力仅为交流带载能力的1/3左右，设计选型时必须留足余量；线圈供电电压要匹配前端控制回路的输出电压，常见的有5V、12V、24V几个等级，供电电压偏差不能超过额定值的±10%，电压过低会导致触点吸合不到位，接触电阻变大发热严重，电压过高则会导致线圈过热烧毁。
