适配标准剃须刀片的夹持式刮刀结构

　　日常维修、手工修整场景中，常需要用到小型刮刀处理工件表面的飞边、残留胶层、薄氧化皮，或是对塑料、软金属工件的微小配合面做精细修刮，常规的一体式刮刀一旦刀刃磨损就需要整体更换，使用成本偏高，而普通剃须刀片本身刃口锋利、厚度极薄，单次采购成本极低，但直接手持使用时，因为刀片本身缺乏刚性支撑，施力稍大就会出现弯曲变形，甚至断裂划伤操作人员，存在明显的安全隐患，也很难保证刮削面的平整度。这套夹持式刮刀结构，就是针对这一实际使用痛点开发，直接兼容市售标准规格的剃须刀片，不需要对刀片做二次加工就能直接装夹使用，兼顾了使用成本、操作安全性和刮削作业的精度要求。

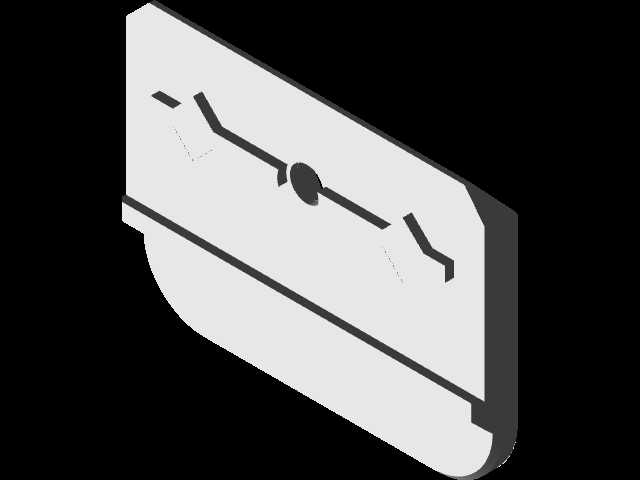

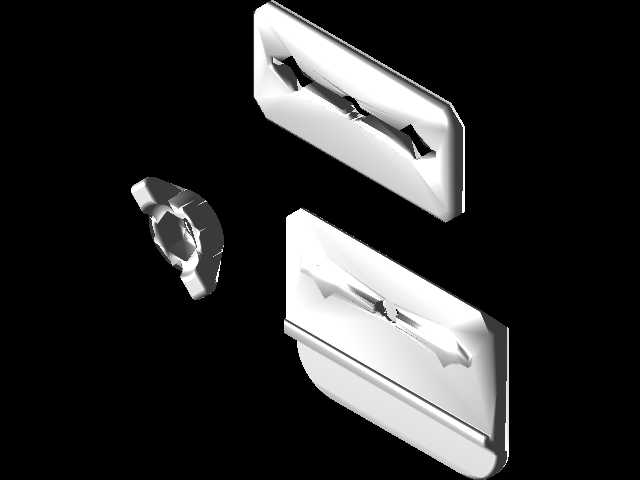

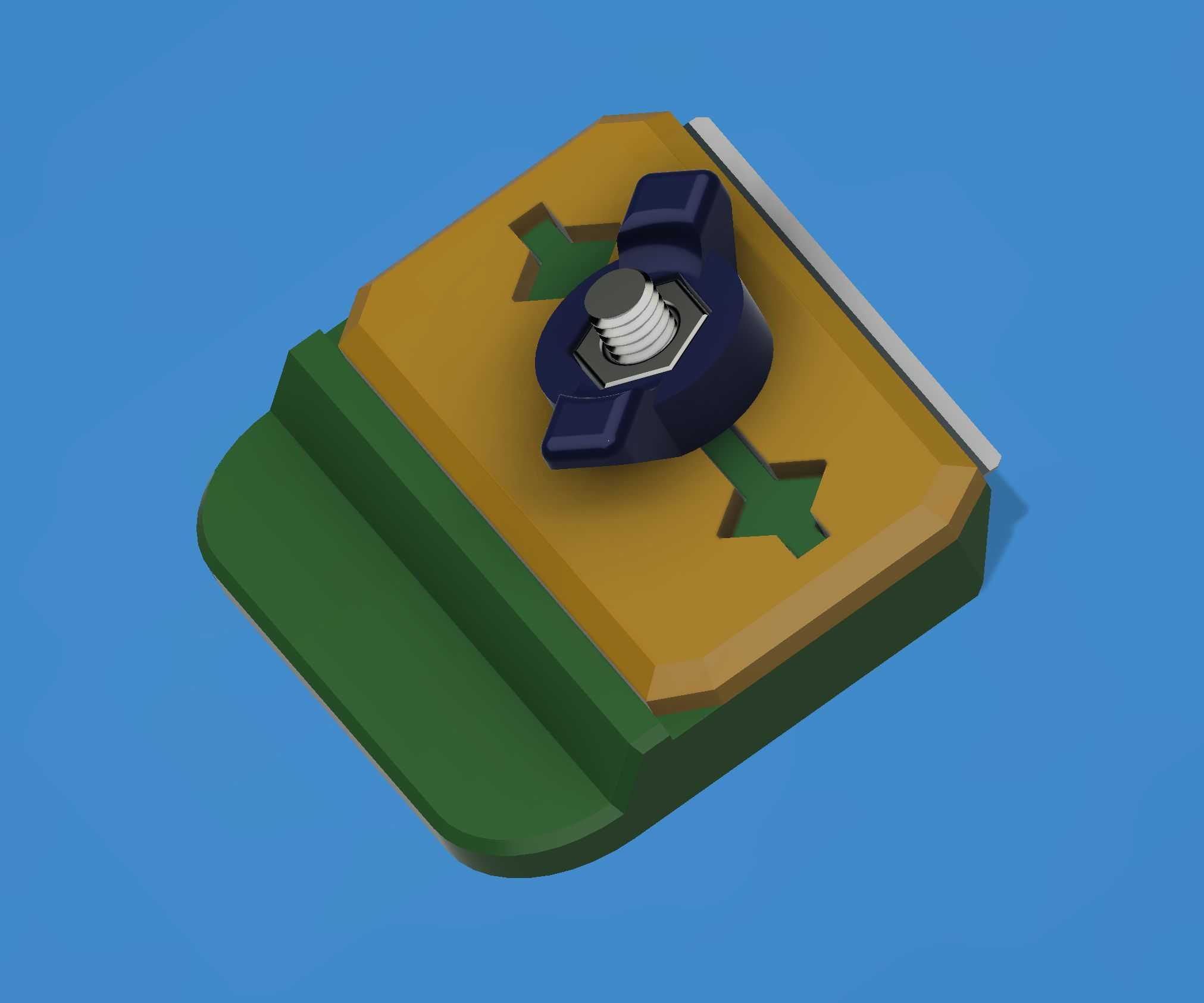

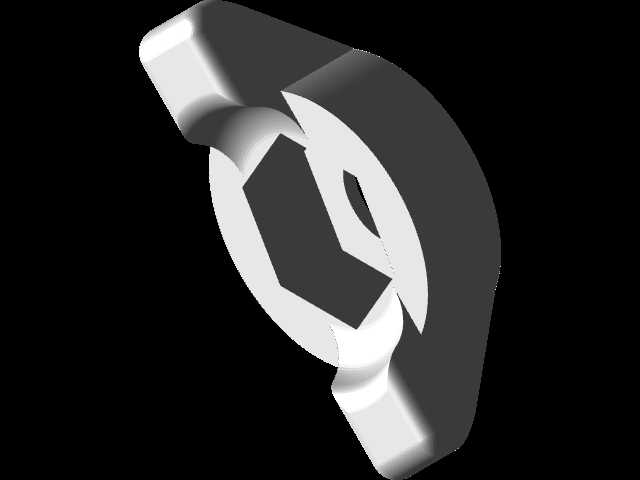

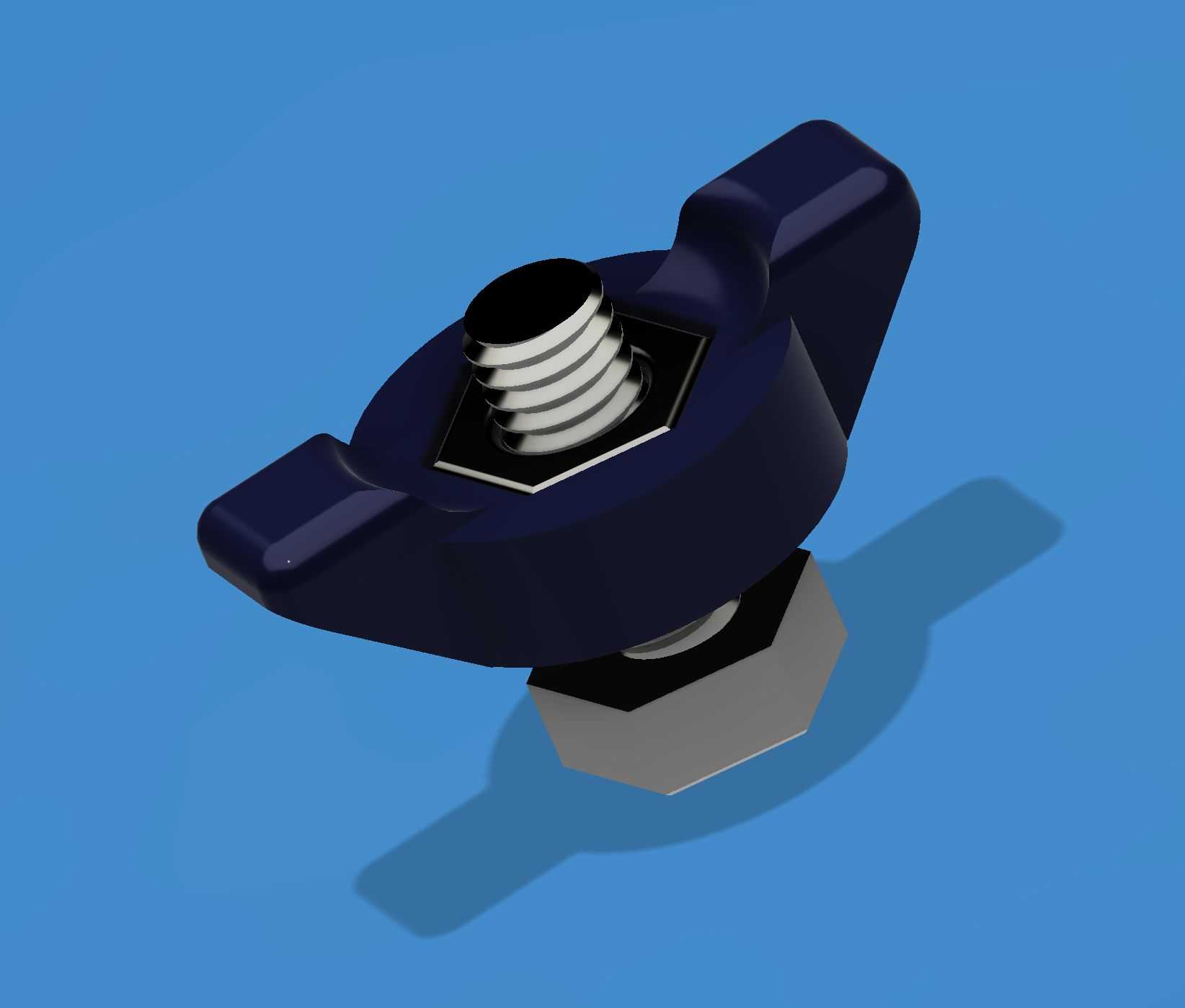

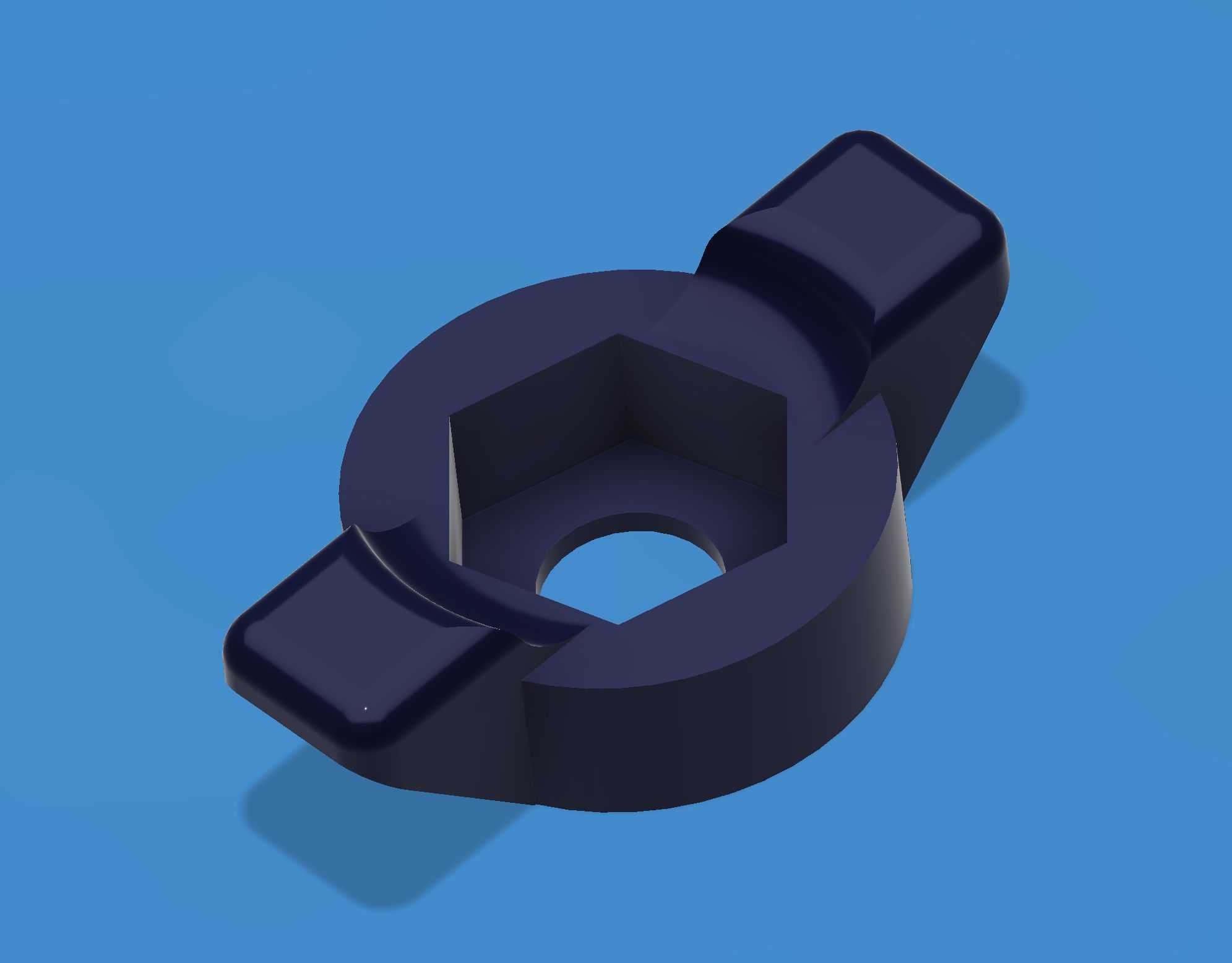

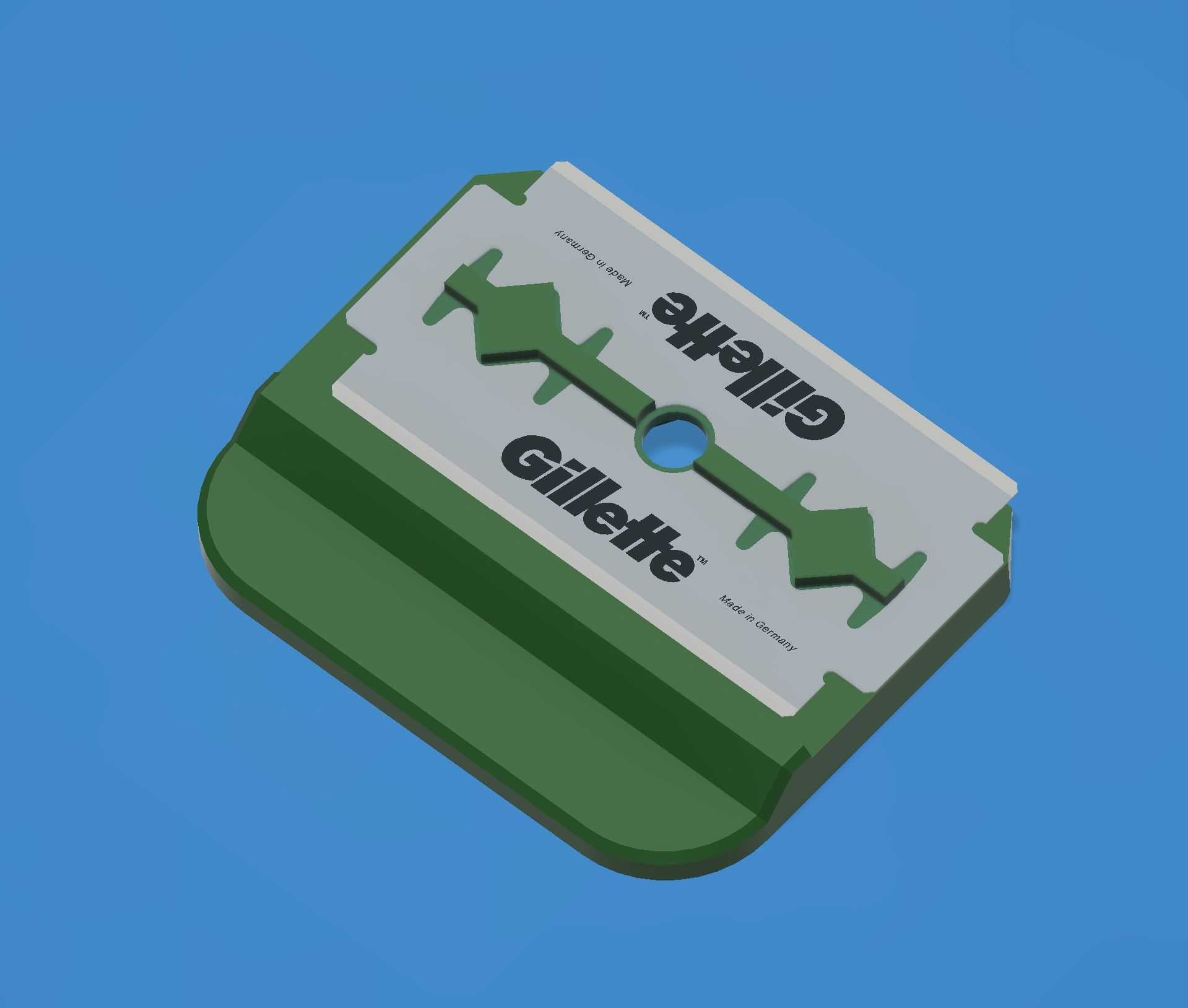

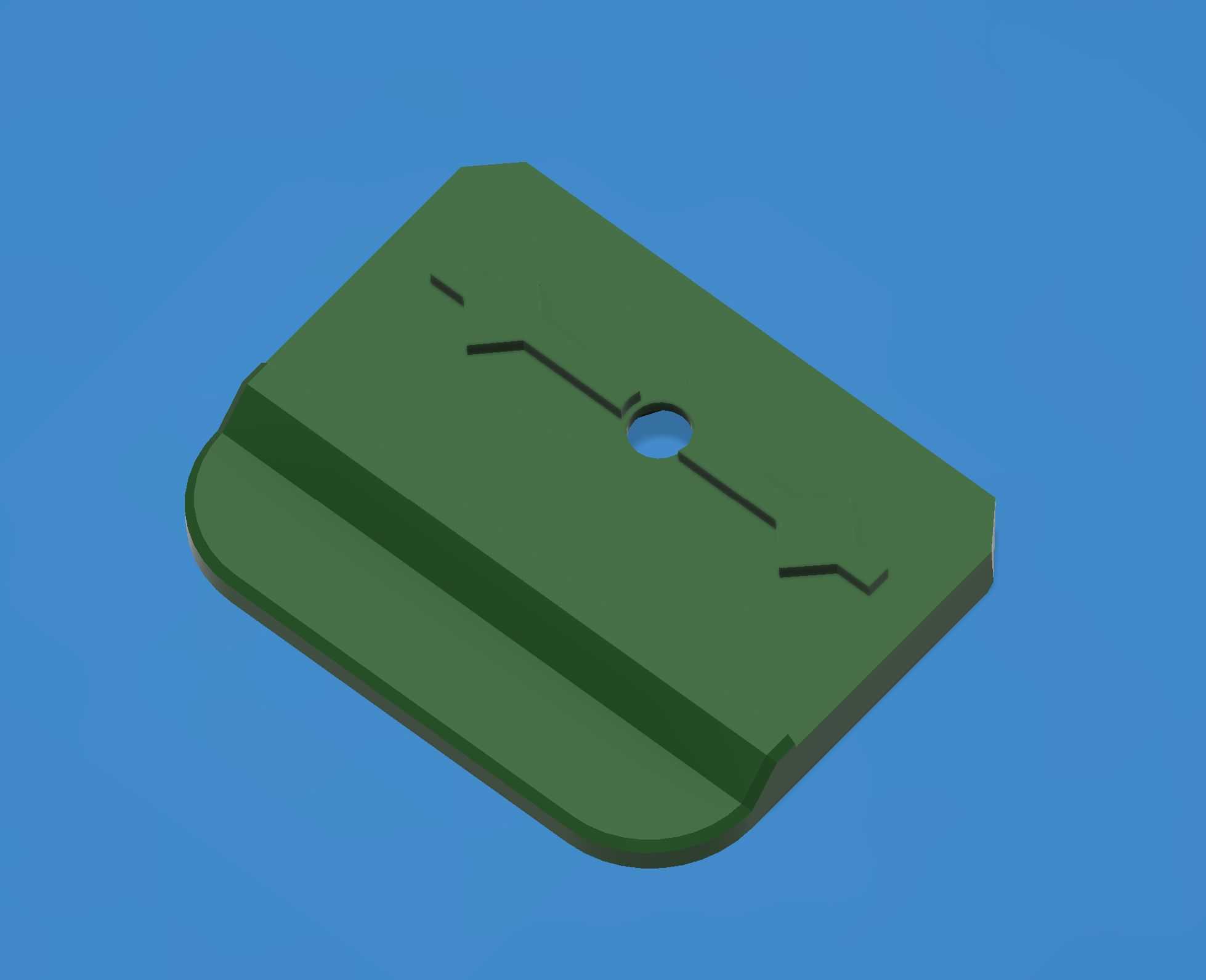

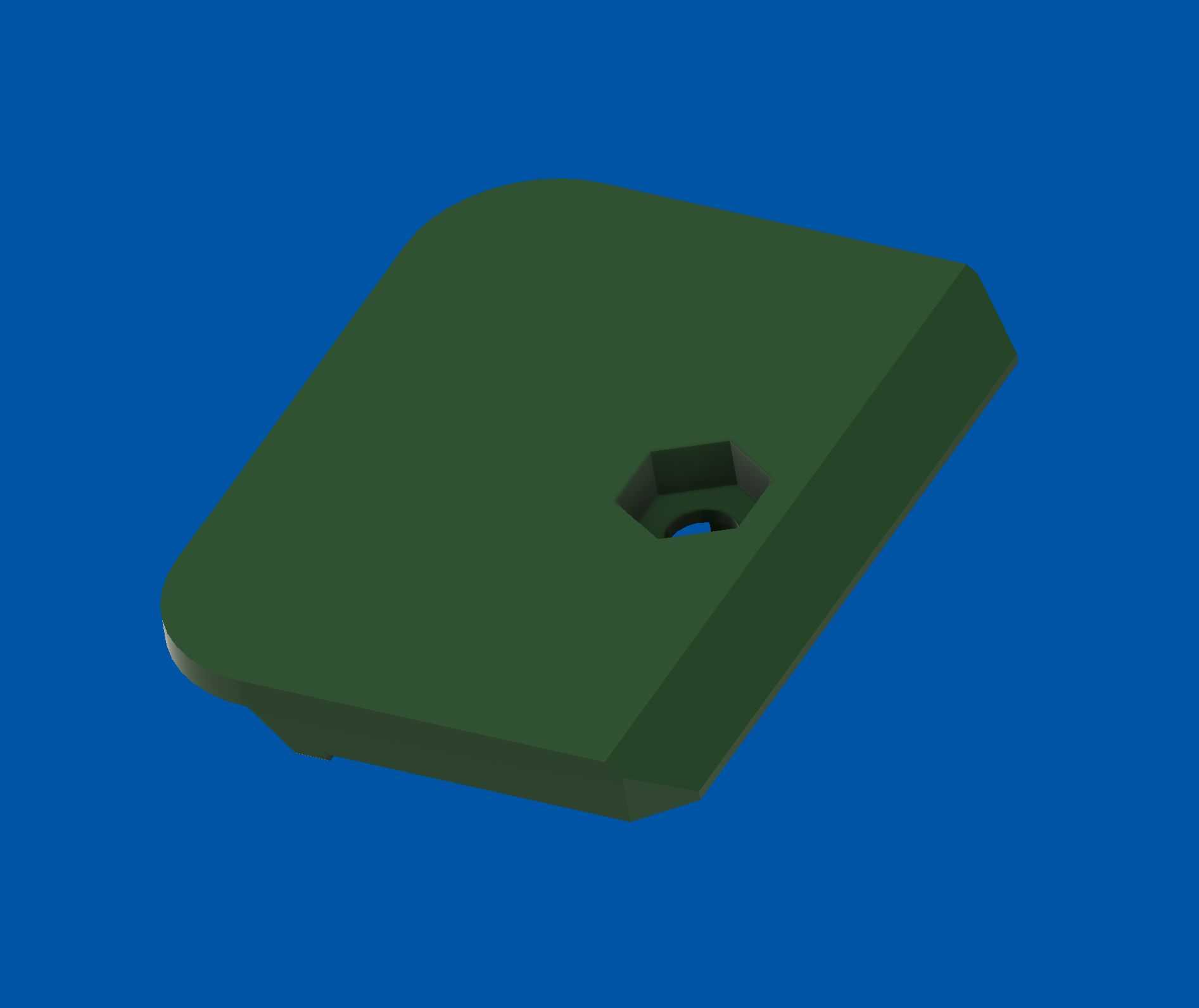

　　整个结构分为底座与顶板两个核心装夹部件，没有多余的复杂结构，加工难度极低，不管是采用机加工方式制作金属件，还是用熔融沉积成型工艺制作工程塑料件都能满足使用强度要求。底座作为整个刮刀的承载主体，一侧设置有与刀片轮廓匹配的定位槽，装夹时可以直接将剃须刀片嵌入定位槽内，避免刀片在刮削过程中出现横向滑移；顶板通过六角M4螺母与长度10mm的配套螺栓和底座实现锁紧固定，为了降低日常拆装换刀的操作难度，还配套设计了适配M4螺母的蝶形螺母结构，不需要额外借助扳手类工具，徒手就能完成锁紧与松开操作，野外作业或是没有配套工具的场景下也能快速更换刀片。

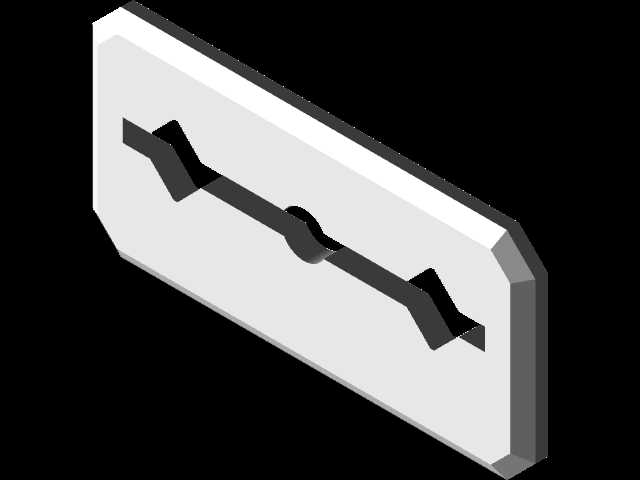

　　顶板的旋转铰接结构做了180度的转动限位设计，对应两个明确的工作位置：当顶板旋转至第一工作位时，会将刀片的非工作边缘完全压紧在底座定位槽内，仅露出固定宽度的刃口部分，此时刀片被上下两个部件完全夹持，整体刚性大幅提升，施力刮削时不会出现刀片弯曲变形的问题，露出的刃口长度经过反复验证，既可以保证足够的刮削行程，也不会因为刃口露出过长导致受力断裂，适合常规的平面刮削、飞边去除作业；当顶板旋转180度至第二工作位时，会完全覆盖住刀片的外露刃口，此时整个刀片被完全收纳在底座与顶板形成的空腔内，不管是放在工具包内运输还是日常收纳，都不会出现刃口划伤其他物品或是误触伤人的问题，收纳状态下整体结构没有突出的尖锐部分，便携性和安全性都有明显提升。

　　从安装边界与外形尺寸来看，整个刮刀的握持部分按照成年人手型的常规握持尺寸设计，底座的握持面做了轻微的弧度处理，长时间握持作业不容易出现硌手的问题，整体外形没有突出的棱角，所有边角都做了倒钝处理；装夹标准剃须刀片后，整体的最大外轮廓尺寸可以轻松放入常规的工具袋隔层内，不会占用过多的工具存储空间；锁紧螺栓的安装位置做了沉孔设计，螺栓头部完全沉入沉孔内，不会突出于底座表面影响握持手感，也避免了螺栓头部剐蹭工件表面的问题。

　　实际使用过程中，针对不同的作业场景可以灵活调整锁紧力：如果是处理较软的塑料件、木质工件表面，可以适当降低锁紧力，方便微调刀片的露出长度；如果是处理薄金属件、硬质胶层这类需要较大施力的作业场景，将蝶形螺母锁紧至额定位置即可，此时刀片与底座、顶板之间完全没有相对窜动，刮削过程中刃口不会出现晃动，能够保证刮削面的平面度。和传统的一体式小型刮刀相比，这套结构不需要对刀片做任何打磨、裁切处理，标准剃须刀片拆封后就能直接装夹使用，刀片磨损后只需要松开蝶形螺母，旋转顶板至打开位置就能快速更换新刀片，整个换刀过程不超过十秒，不需要复杂的调校步骤，日常维护成本极低。

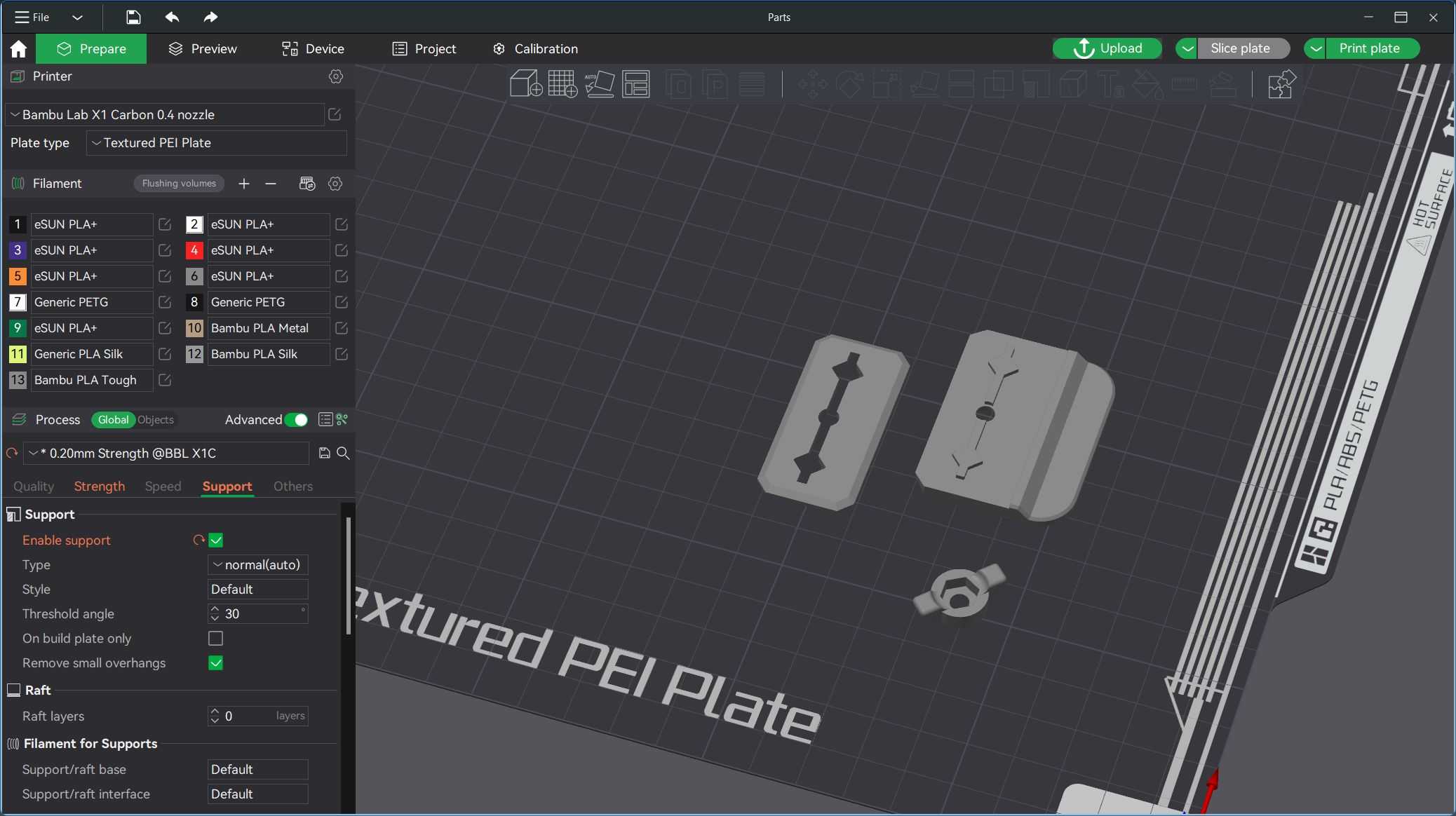

　　在结构强度验证阶段，针对塑料材质的打印件做了反复的载荷测试，常规PLA材质的打印件在20%填充率、0.2mm层厚的打印参数下，就能承受日常刮削作业的施力要求，不会出现装夹部位开裂、螺纹滑牙的问题；如果是用于高频次的工业修刮场景，也可以采用铝合金材质通过数控铣削加工制作，整体强度会进一步提升，能够适应更大的刮削载荷。整个结构没有易损的弹性零件，所有连接部位都是刚性接触，长期使用不会出现弹性失效导致的装夹松动问题，铰接部位的配合间隙经过优化，旋转顶板时没有明显的旷量，锁紧后刀片的定位精度可以保持稳定，不会因为多次拆装换刀出现定位偏移的问题。
