UNI-T260B热像仪屏幕防护压合结构

　　手持红外热像仪在电力巡检、设备测温、暖通排查等户外作业场景中，常需要随工具包携带、频繁取放，即便设备屏幕周边自带橡胶缓冲圈，在工具包内与扳手、测电笔、螺丝刀等金属工具磕碰、滚动挤压时，裸露的3.2英寸显示屏仍极易出现刮花、碎裂问题，直接影响测温数据读取与设备使用寿命。这款防护结构采用压合式安装逻辑，完全贴合UNI-T UNI260B热像仪的屏幕边框轮廓，依靠结构与边框之间的过盈配合产生的摩擦力实现定位，无需额外粘贴胶层、卡扣或者螺丝固定，不会在设备外壳留下残胶或者安装孔位，拆装都可以徒手完成，日常清洁屏幕时可以快速取下，清理完成后直接压回边框即可复位。

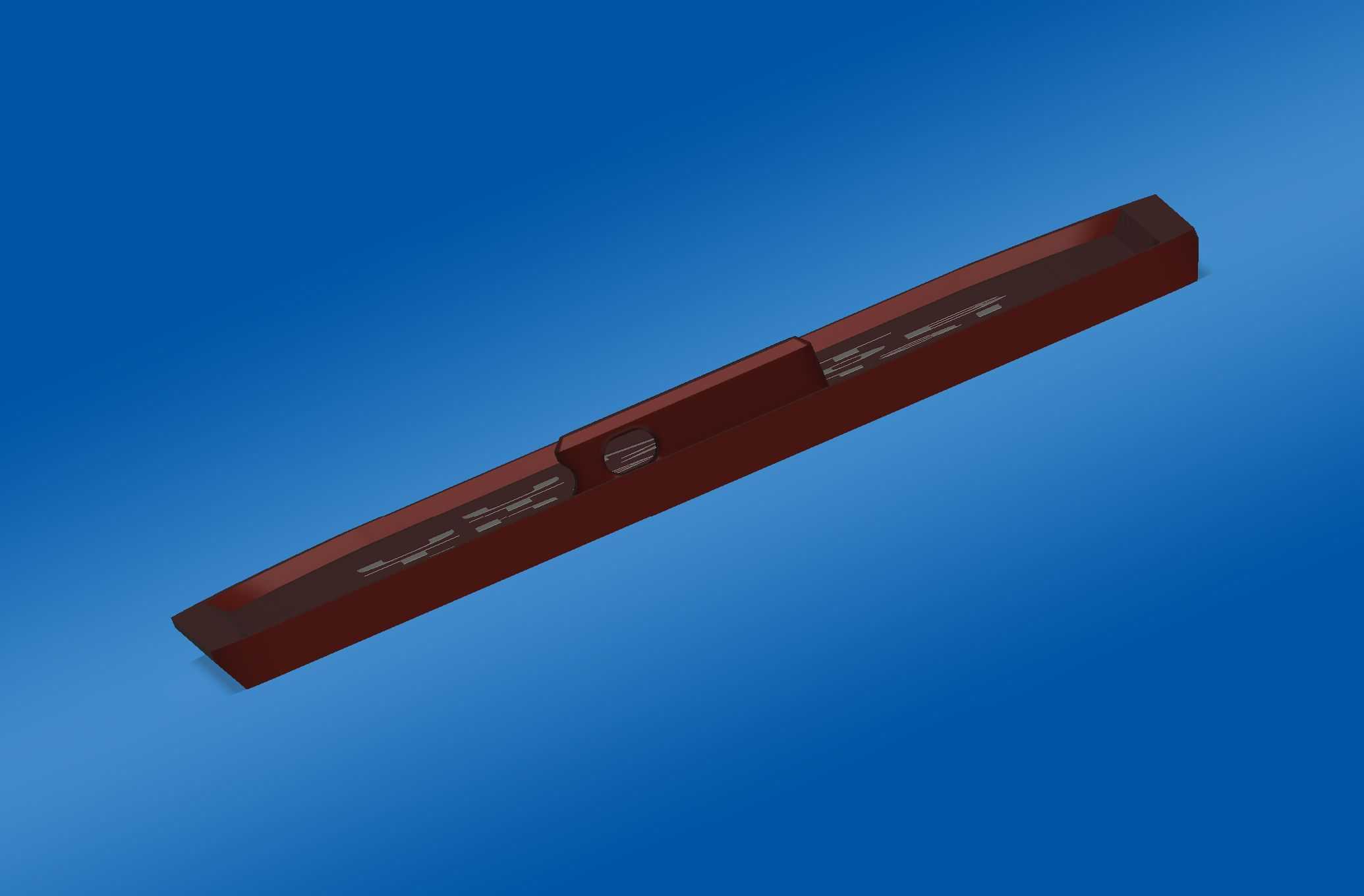

　　结构整体为长条形一体化造型，完全覆盖屏幕正面的易磕碰区域，边缘做了与设备屏幕边框匹配的弧度过渡，不会突出设备本体过多，避免在取放时被包内物件勾挂导致移位。在结构的手持侧延伸位置设计了集成式系索孔，孔位做了圆角过渡处理，避免系索反复拉扯时出现应力断裂，作业人员可以将腕带或者防丢系索穿过该孔位，连接到热像仪本身的手持挂点上，即便在高空作业、攀爬杆塔时防护结构受外力出现松脱，也不会直接掉落遗失。

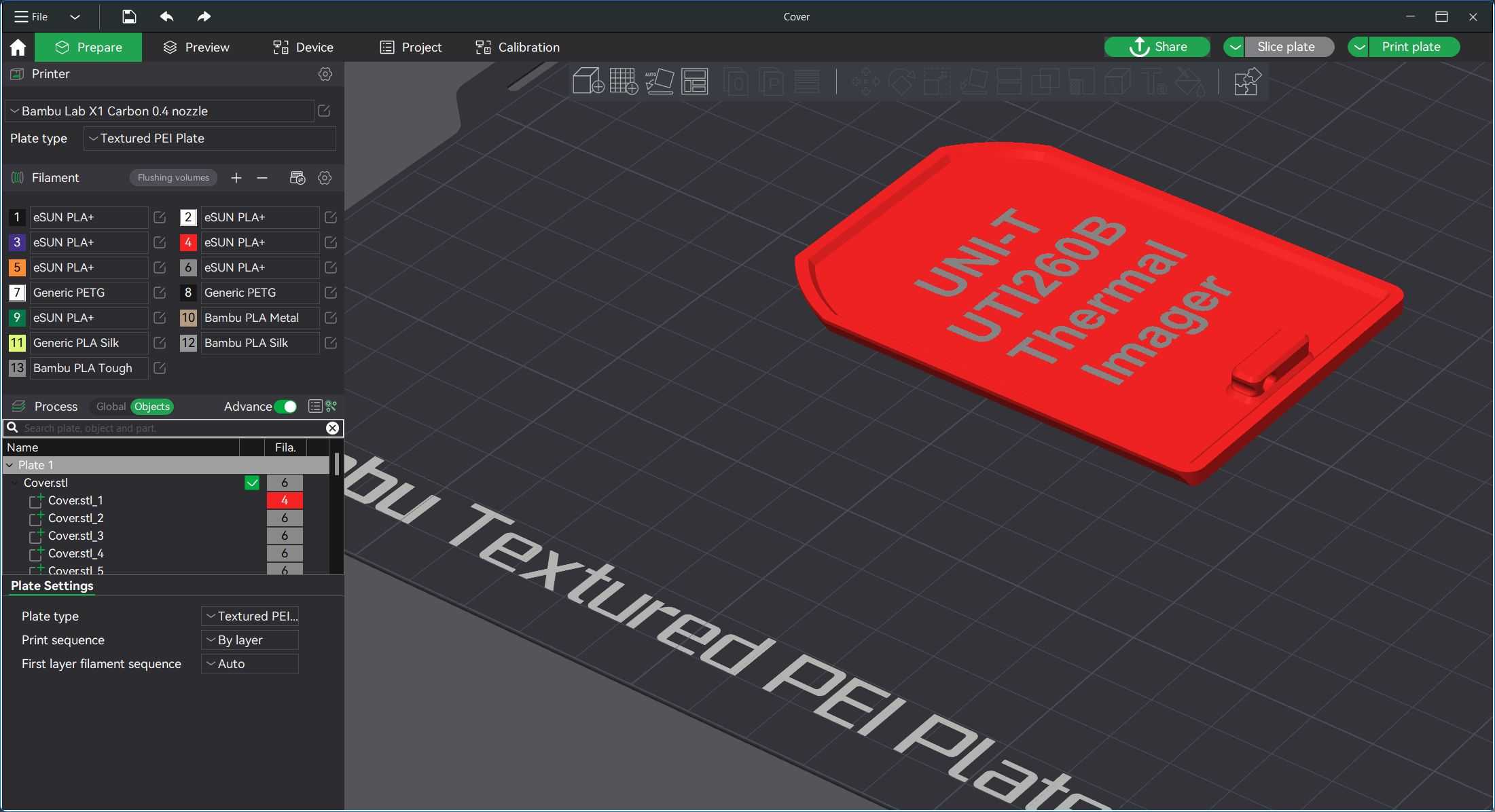

　　设计阶段充分考虑了FDM3D打印的工艺特性，整体结构无悬空倒扣结构，打印过程中不需要添加任何支撑结构，避免支撑拆除后在贴合面留下毛刺影响装配精度，同时减少打印材料的浪费。结构壁厚设置均匀，整体壁厚控制在2mm左右，既保证磕碰时的抗冲击强度，又不会过度增加设备前端重量，长时间手持测温不会出现头重脚轻的握持不适感。打印时层高设置为0.2mm即可满足装配精度要求，15%的填充率就可以达到日常使用的结构强度，采用双色PLA材料打印时，借助多色打印机的AMS换料系统，可以直接在结构表面打印出标识区域，区分设备归属或者作业组别，不需要后续二次喷涂或者粘贴标识。

　　安装边界完全匹配热像仪屏幕周边的橡胶防护圈轮廓，压合到位后结构内边缘与屏幕显示区域保留0.5mm的安全间隙，不会摩擦屏幕表面造成镀膜刮伤，外边缘与橡胶圈齐平，不会出现突兀的凸起。日常使用过程中，除了在工具包内剧烈滚动挤压的极端场景可能出现松脱外，正常手持巡检、测温操作时结构都能保持稳定定位，不会出现移位遮挡屏幕显示区域的问题。结构表面做了细微的磨砂纹理处理，打印完成后不需要额外打磨，不会残留层纹导致的尖锐边角，取放时不会刮划工具包内的其他设备或者作业人员的手套。针对户外低温作业场景，结构选用的PLA材料在零下十度的环境中仍能保持足够的韧性，不会因为低温变脆出现磕碰碎裂的问题，日常接触酒精、测温耦合剂等常见作业耗材时也不会出现腐蚀溶解的情况，可以长期稳定使用。
