IFM DP2200配套安装固定支架结构

　　在电力配电、工业传感信号采集的现场施工场景中，这类配套支架是信号转换模块安装时不可或缺的小尺寸结构件，日常作业里很多工程师容易忽略这类辅件的结构合理性，实际现场安装时，支架的卡扣精度、安装边界是否适配，直接决定了模块后期运行的稳定性，尤其是在有振动的设备旁、柜内布线密集的安装环境里，适配性差的支架很容易出现模块松脱、接线受力拉扯的问题，轻则导致信号传输中断，重则引发线路短路的安全隐患。

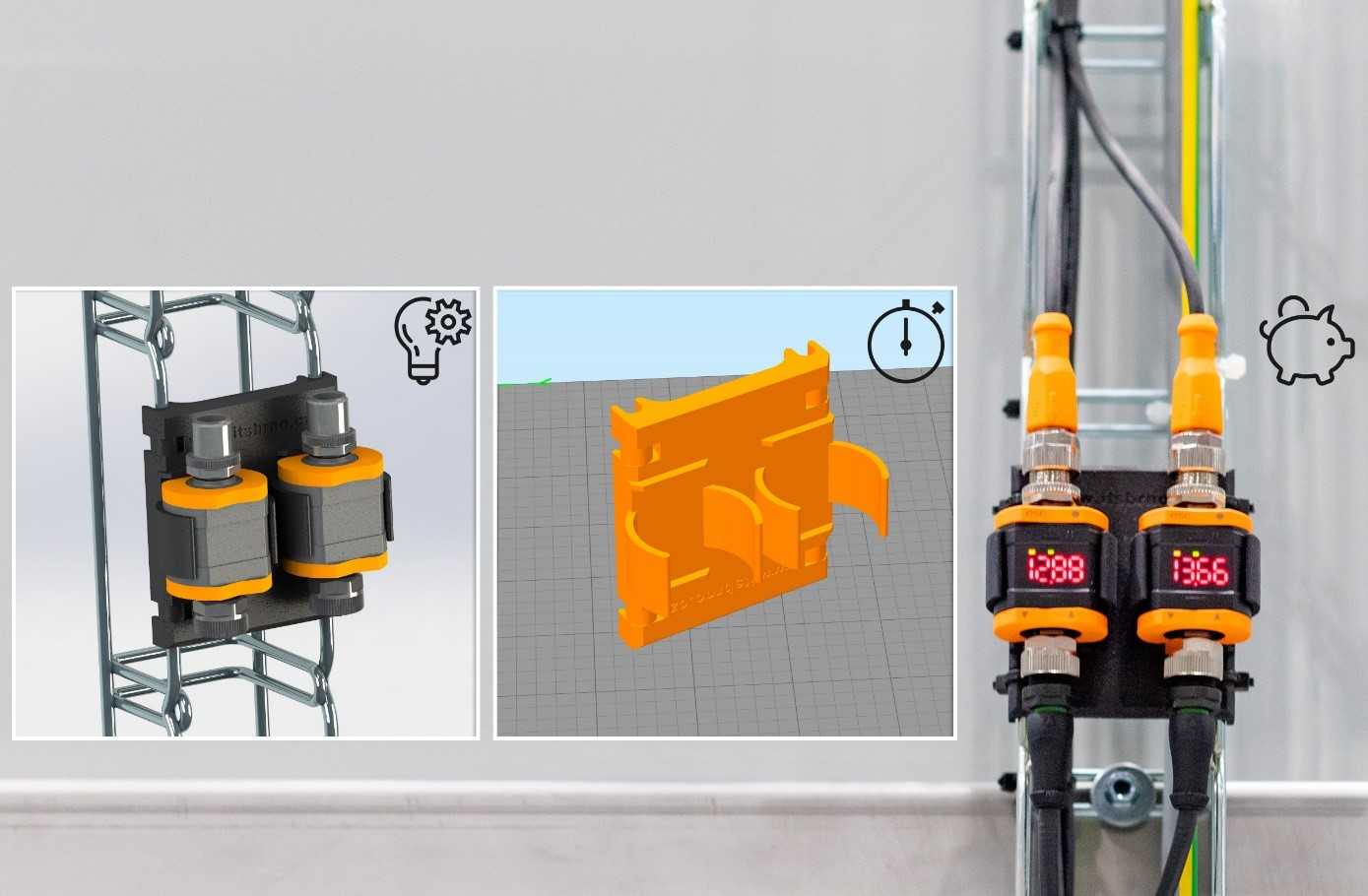

　　这款支架整体采用一体化卡扣式结构设计，没有额外的拼接零件，安装时不需要额外准备紧固件，直接通过两侧的弹性卡扣就能卡在标准导轨或者设备预设的安装卡槽上，拆装效率比传统螺丝固定的支架高很多，日常维护更换模块的时候，不需要拧动多颗螺丝，只需要拨开两侧卡扣就能快速取下模块，很适合柜内空间狭窄、操作空间有限的安装场景。从结构细节来看，支架的承托面做了和IFM DP2200转换器底部完全贴合的仿形设计，接触面没有多余的凸起或者空隙，模块卡入之后不会出现左右晃动的情况，两侧的限位挡边高度刚好卡在模块壳体的加强筋位置，既不会因为挡边过高遮挡模块侧面的接线端口，也不会因为挡边过低导致模块受外力时从支架上滑脱。

　　设计这类支架的时候，首先要考虑的是安装边界的适配性，支架的整体外轮廓尺寸要和配套模块的底部尺寸完全匹配，突出模块边缘的部分不能超过2mm，避免在密集安装的柜体内和相邻的模块、线槽产生干涉；其次是卡扣的弹性形变量要控制在合理区间，形变量过小会导致安装时卡扣卡入困难，甚至出现卡扣断裂的问题，形变量过大则会导致卡紧力不足，设备运行产生振动时模块容易松脱。支架底部还预留了对应的走线让位槽，模块底部引出的通讯线、供电线可以顺着让位槽排布，不会被支架底部压破线皮，同时让位槽的边缘做了圆角过渡处理，布线的时候不会划伤操作人员的手指，也不会磨损线缆的绝缘层。

　　从实际应用的角度看，这类支架除了适配标准导轨安装之外，也可以通过背部的平面直接用双面胶或者扎带固定在无导轨的安装平面上，适用场景覆盖了柜内安装、设备侧壁安装、现场临时布线固定等多种工况。结构设计时没有采用多余的加强筋结构，而是通过两侧的弧形翻边来提升整体的结构强度，在保证支架整体抗形变能力的前提下，尽可能减轻了自身重量，同时减少了注塑生产时的材料用量，降低了零件的生产成本。

　　很多刚入行的结构设计人员在做这类配套支架的时候，往往只关注和模块本身的配合尺寸，忽略了安装场景下的周边干涉问题，比如支架底部的让位深度不够，导致模块安装后底部的接线端子被顶住，线缆插不到位；或者卡扣的位置设计不合理，安装时手指没有操作空间，很难把卡扣卡到导轨上。这款支架在设计时就把操作空间预留了出来，两侧卡扣的位置距离支架边缘有足够的手指操作距离，现场安装的时候不需要借助螺丝刀等工具，徒手就能完成卡扣的卡入和拆卸，哪怕是带着绝缘手套作业，也能顺利完成安装操作。另外支架的表面没有尖锐的棱角，所有边缘都做了倒钝处理，安装过程中不会划破操作人员的手套，也不会在后期维护时割伤手部，符合电力施工场景下的安全作业要求。

　　在长期使用的可靠性方面，这类支架的卡扣部位做了加厚处理，反复拆装几十次也不会出现卡扣断裂或者弹性失效的问题，适配工业场景下设备定期维护、模块更换的使用需求，不需要因为支架损坏而额外采购配件，降低了后期的运维成本。承托面的平面度控制在合理公差范围内，模块安装后不会出现倾斜的情况，保证模块上的显示屏、操作按键处于水平可视状态，方便现场人员查看参数、进行操作设置。
