电力线路卡扣式绝缘固定支撑结构件

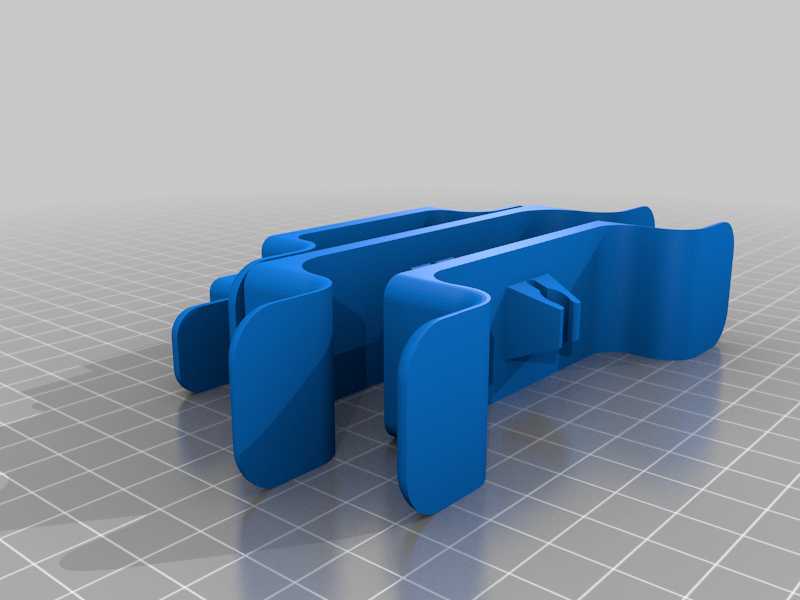

　　该结构件主要应用于电力输配线路、变压器周边线缆布设场景，解决多组并行线缆的间距保持、绝缘隔离与快速固定需求，在户内配电柜体、户外台架式变压器的二次接线区域、低压母线分接位置都能适配使用，避免多根线缆长期运行中因外力晃动、热胀冷缩出现绝缘层磨损、线芯搭接短路的问题，同时能将线缆排布规整，降低后期运维排查的走线梳理难度。从功能特性来看，该结构采用一体化卡扣式设计，无需额外配套螺栓、扎带等紧固件，安装时直接对准并行线缆按压卡入即可完成固定，两侧的弧形卡爪带有内收的限位唇边，卡入线缆后能依靠自身结构弹性形成自锁，即便线缆受径向拉力、轴向窜动也不会松脱，中间的分隔筋板能将相邻线缆完全隔开，保持固定的电气安全间隙，

　　避免不同相位线缆接触引发的故障。设计思路上优先考虑了绝缘性能与安装效率的平衡，整体采用对称式结构布局，两侧卡爪的曲率半径适配常规低压电力线缆的外径范围，卡爪根部做了圆弧过渡处理，避免应力集中导致长期使用后出现脆裂，底部的支撑面做了加宽处理，与安装基面接触时能分散压力，不会因线缆自重压伤基面绝缘层，同时结构上没有尖锐棱角，安装过程中不会划伤施工人员手部，也不会割破线缆绝缘外皮。外形尺寸方面，整体长度适配4根并行线缆的排布间距，宽度方向的支撑边超出卡爪外侧一定距离，能为线缆提供侧向防护，高度方向的尺寸控制在不超出线缆外径过多的范围，避免占用过多柜内或台架的安装空间，安装边界上不需要预留额外的紧固件操作空间，只要基面平整、

　　线缆排布位置对齐即可直接安装，相邻两个固定件的布设间距可根据线缆的线径、自重进行调整，常规软线布设时间距可适当放大，硬母线分支接线处可缩小间距提升固定稳定性。结构的壁厚设计兼顾了结构强度与材料用量，卡爪位置的壁厚略大于分隔筋位置，保证卡接时有足够的弹性变形量同时不会发生断裂，整体结构没有倒扣、深腔等不利于成型的结构，不管是注塑加工还是3D打印制作都能顺利脱模，不需要额外设计复杂的抽芯结构，加工门槛低，适合现场小批量快速制作替换。实际使用中，该结构件能适配多种绝缘材料加工，针对户外使用场景可选用耐候性绝缘材料，应对高低温变化、紫外线照射的老化影响，户内场景可选用常规工程绝缘材料控制成本，卡爪的内弧面可根据实际使用的线缆外径做微调，

　　适配不同线径的固定需求，不需要重新制作整套结构，仅需调整卡爪曲率参数即可完成适配。在变压器二次接线场景中，该结构件能将不同回路的控制线缆、信号线缆、电力线缆分层分隔固定，避免强电线路对弱电信号产生干扰，同时规整的走线能让接线区域的散热空间更充足，避免线缆堆叠导致的局部积热问题，长期运行下能降低线路故障概率，减少运维人员的现场维护工作量。
