SSR-60 DD固态继电器配套盖板结构设计

　　在低压直流控制回路的现场布线作业里，固态继电器的外壳盖板从来不是可有可无的装饰件，尤其是SSR-60 DD这类12V直流控制直流的功率型继电器，日常要嵌装在PLC输出端子排、小型设备控制仓、车载直流配电模块这类紧凑安装空间里，盖板的结构匹配度直接影响整机组装的效率和长期运行的可靠性。很多现场运维和结构设计人员都遇到过原配盖板丢失、开孔错位导致LED状态指示被遮挡、端子对位偏差插接线缆受阻的问题，这款配套盖板的设计就是针对这些实际痛点做的结构优化。

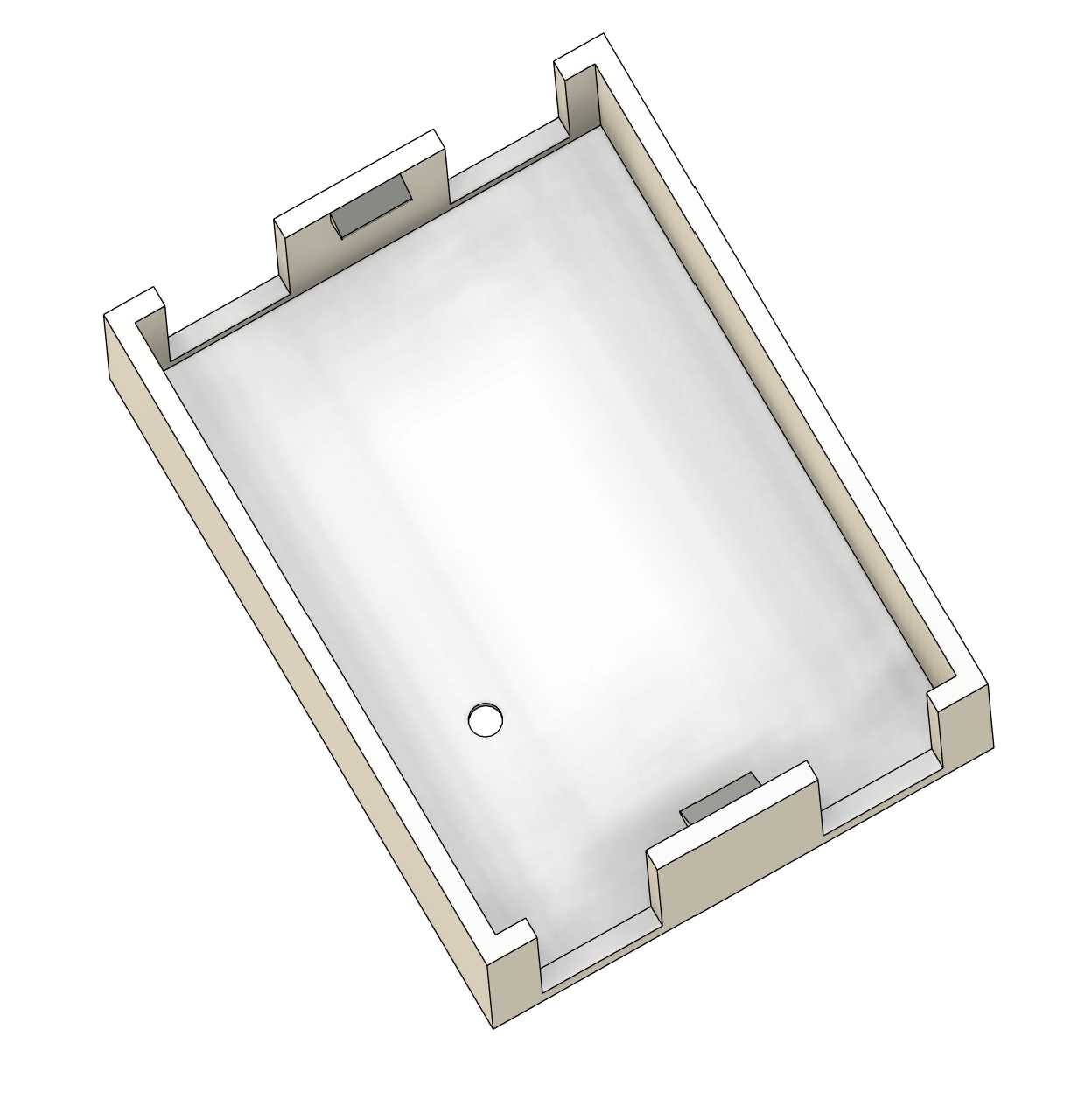

　　从实际安装边界来看，这款盖板完全贴合SSR-60 DD继电器本体的上部轮廓，侧边的卡扣卡槽尺寸严格匹配继电器壳体的凸缘卡位，不需要额外打胶或者加装紧固件，对准位置轻压就能卡合到位，拆卸维护的时候用平口螺丝刀轻撬侧边缝隙就能取下，不会像过盈配合的盖板那样撬坏壳体边缘。盖板上预留的小圆孔位置，刚好对准继电器本体上的工作状态LED灯珠，安装之后不会遮挡灯光，现场巡检的时候不用凑近拆盖，站在配电屏前就能直接观察继电器的触发状态，判断回路是否正常导通，避免了很多盖板因为开孔偏移导致LED被挡，运维人员只能挨个测电压排查故障的麻烦。

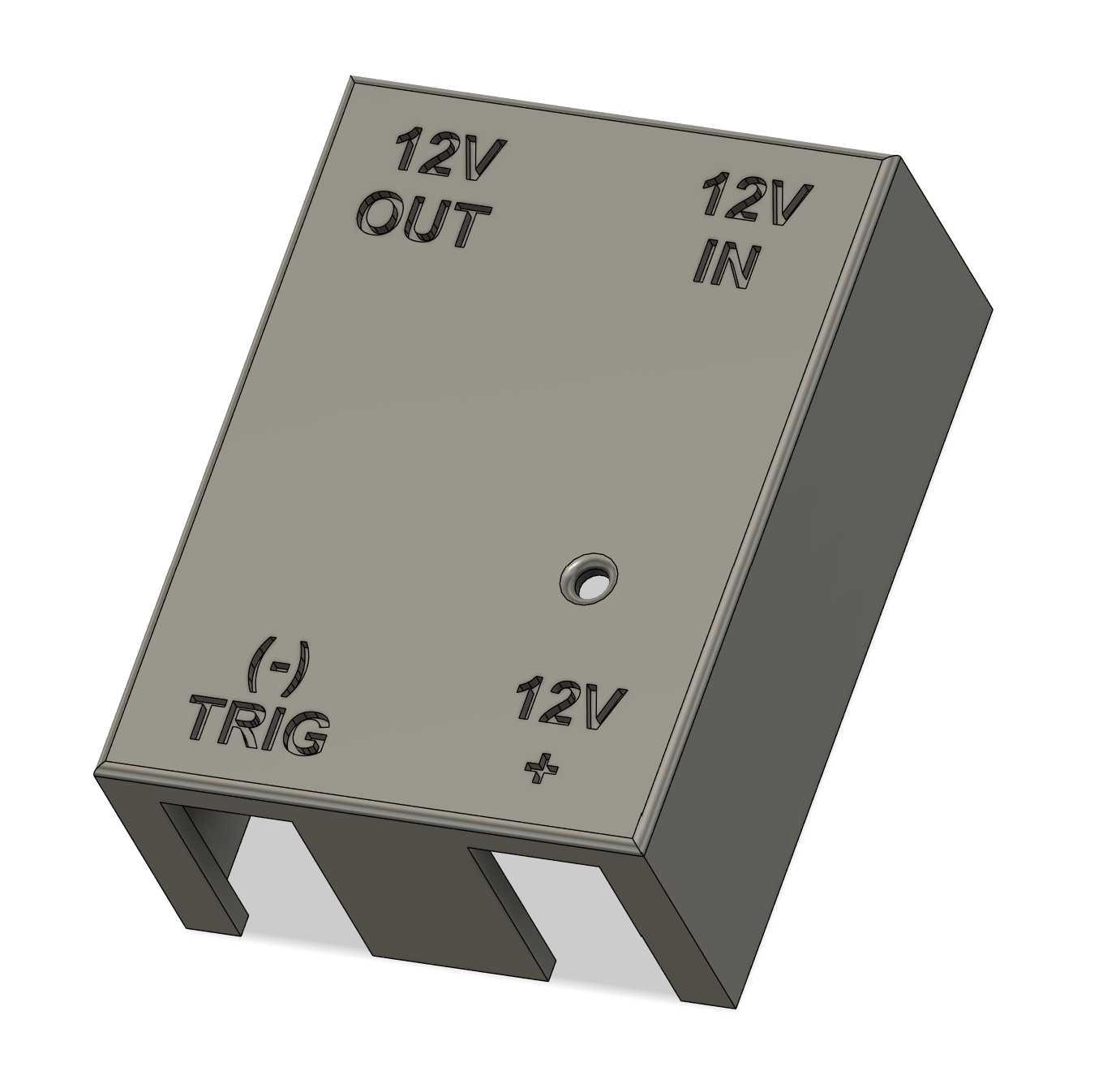

　　盖板表面的标识做了定向对位设计，12V IN、12V OUT、TRIG触发端以及正负极标识的位置，刚好和继电器本体的接线端子一一对应，不会出现标识和端子错位导致接线接反的问题——要知道直流固态继电器一旦输入输出接反，轻则触发失效不动作，重则直接击穿内部功率管，烧坏后端负载，这种标识定向的设计，哪怕是新入行的接线工，对照盖板上的标识就能快速完成接线，不用反复核对继电器本体上的小字标识，能大幅降低接线错误率。盖板下部的开槽位置，刚好避开继电器的接线端子安装位，盖板装合之后不会挤压端子上的压线螺丝，也不会干涉线缆的插入空间，哪怕是用1.5平方的多股软线压接冷压端子，也有足够的操作空间完成压线作业，不会出现盖板盖不上、压线螺丝被顶住无法拧紧的问题。

　　从应用场景来看，这款盖板除了替换损坏丢失的原配盖板之外，在自制小型直流控制装置的时候也能派上用场，比如DIY小型温控模块、直流电机正反转控制板、车载电器控制单元的时候，裸露的继电器本体不仅容易积灰受潮，还可能因为金属碎屑掉落造成引脚短路，加装这款匹配的盖板之后，能给继电器本体提供基础的物理防护，阻挡灰尘、细小金属杂物落到继电器引脚和内部电路上，同时也能避免人手误碰到带电的接线端子，提升低压回路的操作安全性。设计的时候也考虑了不同安装姿态的适配，不管继电器是水平安装在PCB板上，还是垂直卡在DIN导轨上，盖板的卡扣结构都能保证卡合牢固，不会因为设备运行的轻微震动出现松脱滑落的情况，哪怕是在车载、小型自动化设备这类有持续震动的使用场景里，也能保持稳定的防护状态。

　　在建模过程中，所有的配合尺寸都留了合理的安装公差，卡扣的卡合量控制在0.3mm，既不会因为卡合量太大导致拆装困难，也不会因为卡合量太小容易松脱；LED开孔的直径比常规3mm灯珠大1mm，哪怕继电器本体的灯珠焊接位置有轻微偏移，也能保证灯光顺利透出，不会出现局部挡光的问题；表面的标识采用凹陷刻字的设计，不会因为长期擦拭、接触溶剂出现标识脱落模糊的问题，哪怕使用三五年，标识依然清晰可辨。盖板的壁厚做了均匀化处理，整体壁厚保持1.5mm，既保证了足够的结构强度，不会因为轻微磕碰就出现开裂变形，也不会因为壁厚过大导致整体尺寸超差，影响继电器在紧凑安装仓里的布置。
