松乐5V直流30A功率继电器三维结构

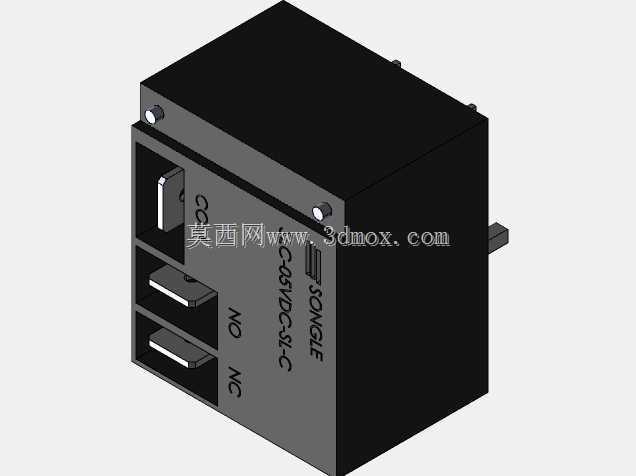

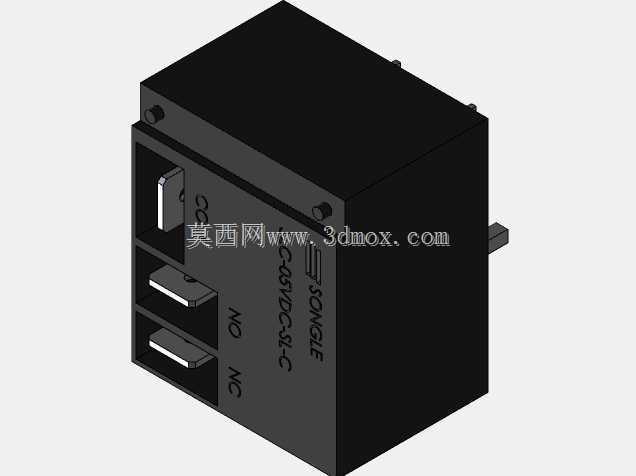

　　在低压电控回路的设计选型中，这类5V直流驱动的大功率继电器是非常常见的执行器件，常被布置在工控板卡、智能家居控制模块、小型电源切换装置、直流负载驱动板的PCB上，负责用微弱的控制信号通断大电流负载回路，避免控制端直接带载引发的触点烧蚀、信号干扰问题。从三维结构的还原细节来看，模型完整复现了实物的塑壳本体、引脚排布、侧面标识区域的细节，外壳采用的是阻燃PBT材质的方块式封装，整体轮廓方正，没有多余的突出结构，能在PCB布局时最大化利用板上空间，减少相邻元件的排布干涉。

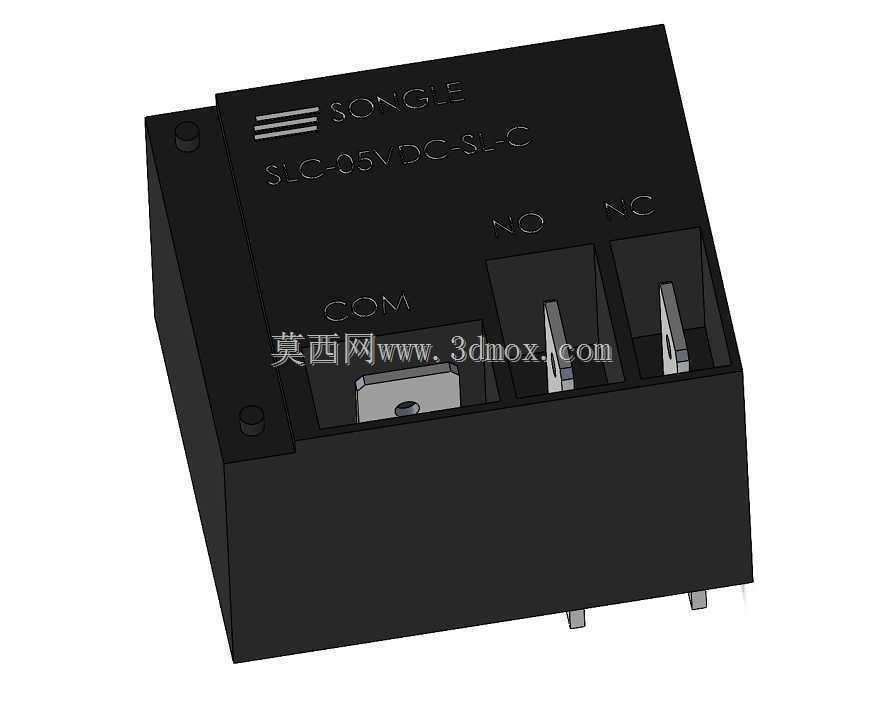

　　设计这类继电器的三维模型时，首先要锚定的是安装边界：底部引出的引脚间距完全匹配标准PCB焊盘孔位，引脚伸出塑壳底部的长度刚好满足波峰焊的吃锡深度要求，不会出现引脚过长剪脚麻烦、过短焊接虚焊的问题；塑壳侧面预留的定位小凸点，是为了在插件时卡入PCB上的定位孔，避免焊接过程中器件歪斜，也能在后续设备振动环境下减少引脚受的剪切应力。模型上还原的触点标识区域，清晰标注了常开、常闭、公共端的引脚位置，结构工程师在做PCB布局时不用反复核对 datasheet 就能快速确认接线方向，减少布线时的引脚接错风险。

　　从功能特性来看，这款继电器的线圈驱动电压为5V直流，刚好匹配常规单片机IO口经过放大后的驱动电平，不需要额外设计电压转换电路；触点额定承载电流达到30A，能直接驱动直流电机、加热片、照明灯组这类常见的低压大电流负载，省去了中间再加一级小继电器驱动接触器的冗余设计，能有效缩小控制板的整体体积。模型还原的塑壳顶部和侧面的卡扣结构，是实物中用来固定内部电磁组件、触点组件的结构，拆解维修时可以通过撬开卡扣更换内部烧蚀的触点，不过实际工业应用中这类继电器一般作为一次性器件，触点达到额定寿命后直接整体更换，卡扣结构更多是生产装配时用来快速压合外壳，提升产线装配效率。

　　在实际设备的结构设计中，布置这类继电器需要注意几个安装边界：首先是器件上方要预留至少5mm的散热空间，因为大电流通断时触点发热会让塑壳表面温度升高，预留空间能避免热量堆积影响周边电解电容、芯片等温度敏感器件的寿命；其次是继电器的安装位置要尽量远离板上的模拟信号采集电路，因为线圈吸合、断开瞬间会产生电磁干扰，三维建模时提前确认好安装间距，就能在打样前规避EMC测试不过的风险；另外要注意引脚的走线宽度，对应30A载流的引脚走线宽度要满足2oz铜厚下至少5mm的宽度，模型里还原的引脚截面尺寸，刚好能给PCB布线时的载流计算提供准确的参考。

　　从外形尺寸来看，这款继电器属于中小体积的功率继电器，整体长宽高尺寸适配多数小型控制设备的内部安装空间，既不会像小型信号继电器那样载流能力不足，也不会像工业级大接触器那样占用过多柜内空间，非常适合用在对体积有要求的嵌入式控制设备里。模型上还原的品牌标识区域，也能在做整机BOM核对时快速确认器件型号，避免结构装配时出现物料错用的问题。在做三维装配校验时，把这个模型导入整机装配体，就能提前检查继电器外壳和周边接插件、电容、散热片的间隙，避免生产组装时出现器件干涉装不进去的问题，也能提前确认外壳上的标识方向是否符合生产接线的目视习惯，减少产线工人接线时的识别错误。
