扑翼飞行器用行星齿轮组传动构件

　　这套行星齿轮传动构件，核心服务于小型仿生扑翼飞行器的动力传递环节，这类扑翼飞行器目前在低空近距侦察、复杂地形环境探测、小型仿生飞行器研发验证场景中应用广泛，相比旋翼类微型飞行器，扑翼结构的气动噪声更低、仿生隐蔽性更强，对传动系统的轻量化、传动精度、动力损耗控制都有极高要求。从结构功能来看，这套齿轮构件是行星齿轮箱的核心啮合部件，承担动力输入分流、转速匹配、扭矩放大的核心作用，行星齿轮组本身的传动特性，刚好匹配扑翼动作需要的低转速大扭矩输出需求，能把微型动力单元输出的高转速低扭矩，转化为扑翼拍动需要的合适动力参数，避免动力直接驱动扑翼时出现的扭矩不足、动作卡顿问题。设计过程中首先要匹配扑翼的拍动频率范围，

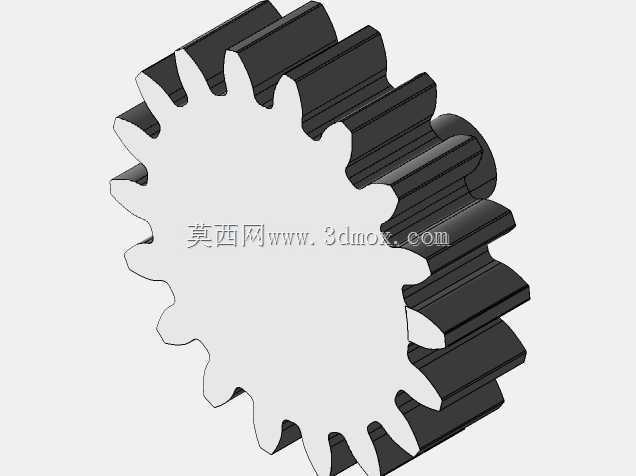

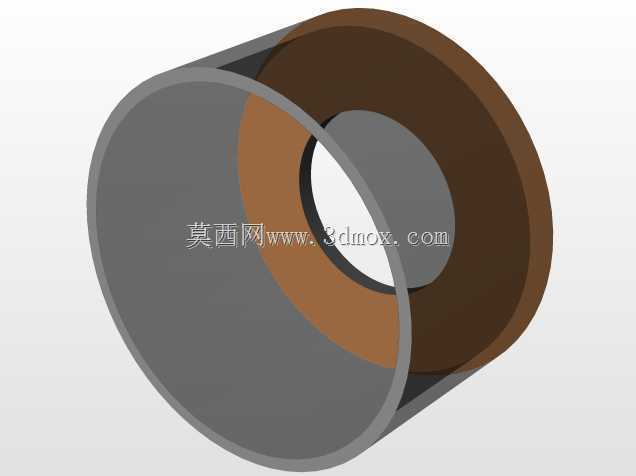

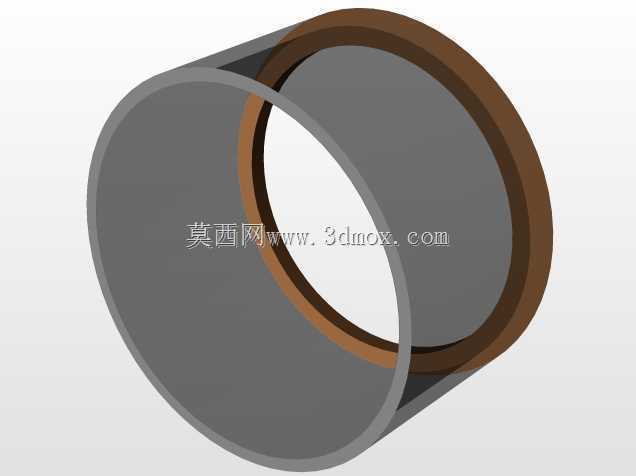

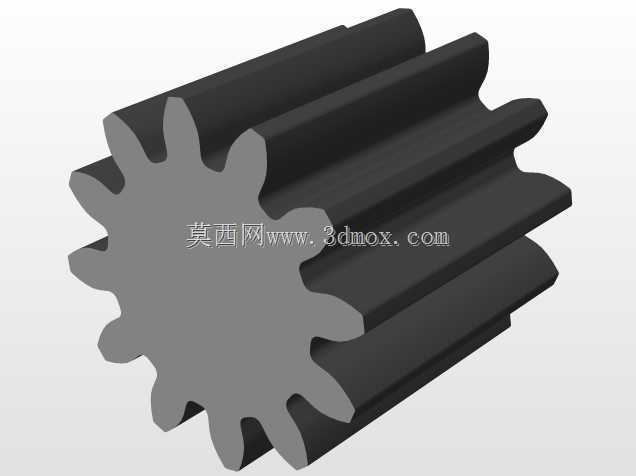

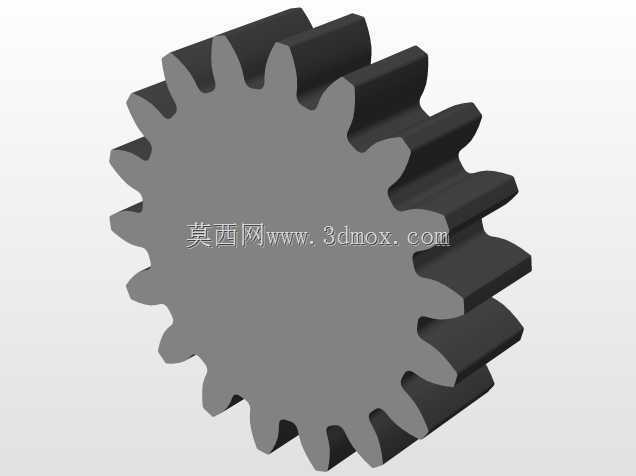

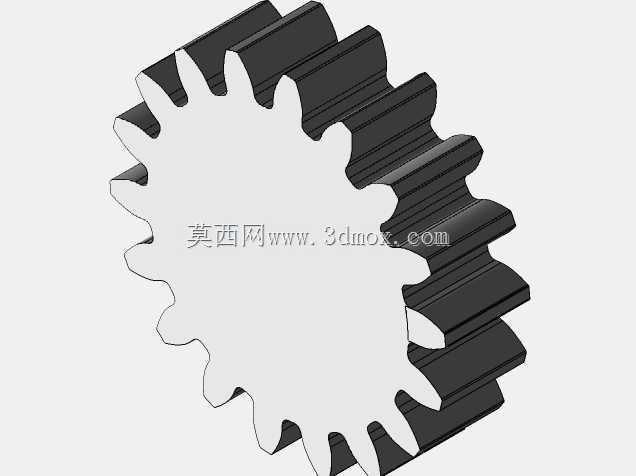

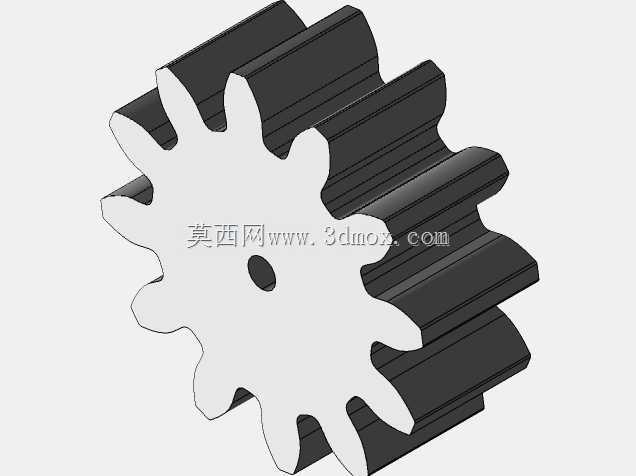

　　微型扑翼的拍动频率通常在几赫兹到十几赫兹区间，齿轮的模数选择不能过大，否则会增加整体重量，也不能过小，否则轮齿啮合强度不足，在扑翼往复拍动的交变载荷下容易出现断齿失效。轮齿的齿形采用标准渐开线圆柱直齿设计，直齿结构的加工难度更低，装配时不需要额外调整轴向啮合位置，适配3D打印的快速制作工艺，打印完成后不需要复杂的二次精加工就能满足啮合间隙要求，适合研发阶段的快速迭代验证。从安装边界来看，这个行星齿轮的内孔尺寸匹配常用的微型传动轴径，齿顶圆、齿根圆的尺寸都经过适配，装入行星齿轮箱壳体后，齿顶与壳体内壁预留有合理的间隙，不会出现运转剐蹭，同时齿轮的轴向厚度经过控制，既保证轮齿啮合的接触长度足够，传递扭矩时不会出现偏载，

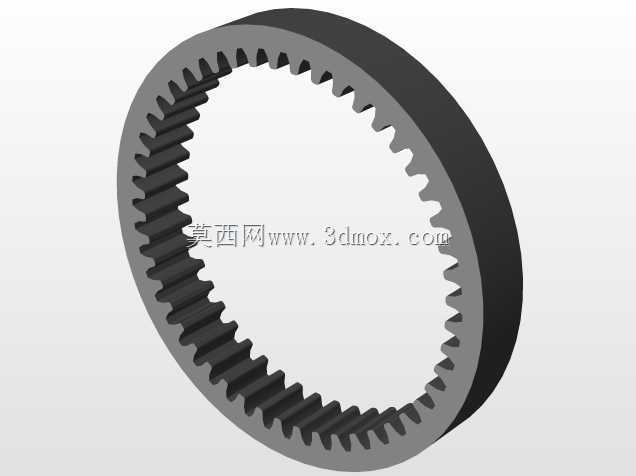

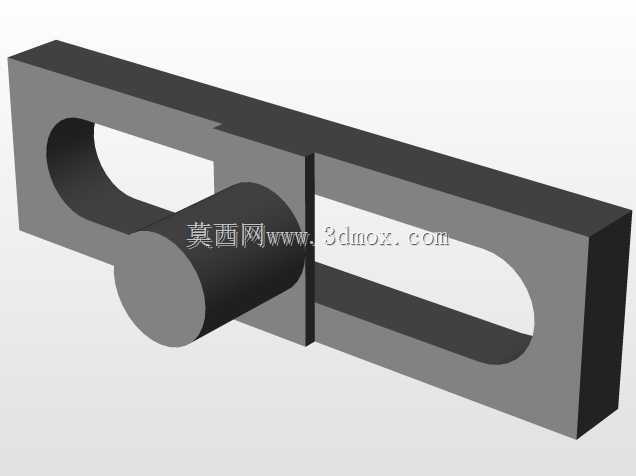

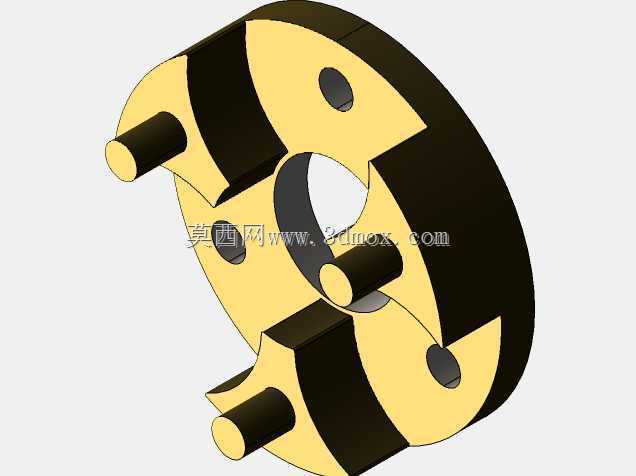

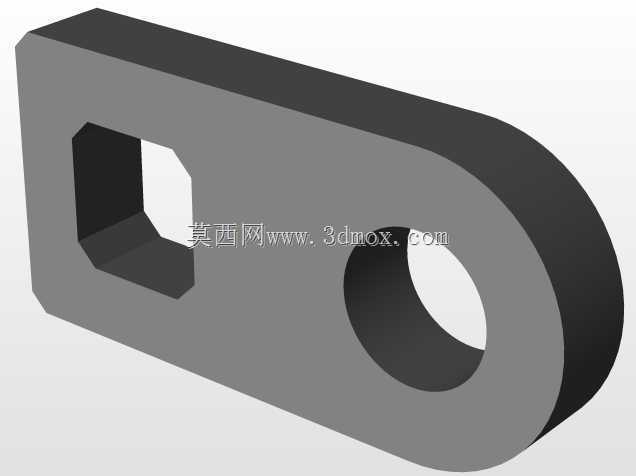

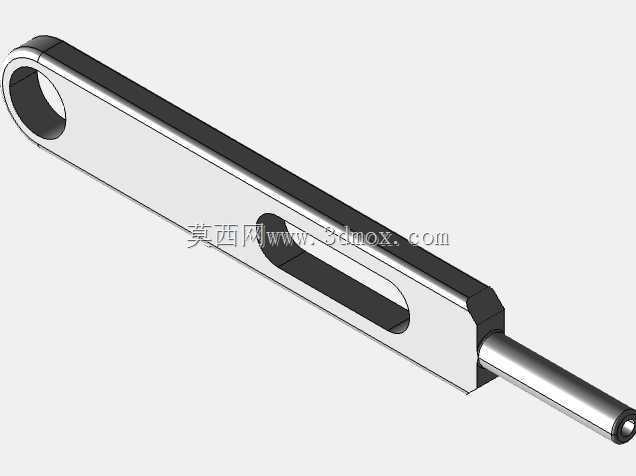

　　又能尽可能压缩轴向尺寸，减小整个齿轮箱的体积，适配扑翼飞行器紧凑的机身内部空间。实际应用中，这套齿轮构件和行星架、中心轮、内齿圈配合组成完整的减速箱，动力从中心轮输入后，通过多个行星轮的分流传递，把动力传递到输出端连接的扑翼摇臂，带动两侧翼面完成上下拍动的动作，多行星轮的设计还能把载荷分散到多个啮合齿面上，相比单级定轴齿轮减速，相同减速比下整体体积更小，运转时的动平衡表现更好，能降低扑翼飞行器飞行时的整机振动，提升飞行稳定性。设计时还考虑了3D打印的工艺特性，轮齿的齿根处做了微小的圆角过渡，避免打印时出现应力集中的尖角，提升打印成型的零件强度，齿轮端面没有多余的凸台结构，打印时不需要添加过多支撑，去除支撑后不会影响轮齿的啮合精度，

　　打印完成后只需要简单去除支撑毛刺，就能直接装配使用，大幅缩短研发阶段的零件制作周期。在实际的传动性能上，这套齿轮的啮合间隙控制在合理范围，既不会因为间隙过大导致扑翼拍动时出现动作滞后、反向冲击，也不会因为间隙过小导致运转卡滞、传动阻力增大，能保证扑翼拍动的动作连贯性，提升飞行器的操控响应速度。同时齿轮的重量经过优化，在保证结构强度的前提下尽可能去除多余的材料，降低整个传动系统的重量占比，为扑翼飞行器的电池、航电部件预留更多重量空间，提升整机的续航表现。
