双螺旋角啮合螺旋锥齿轮传动结构

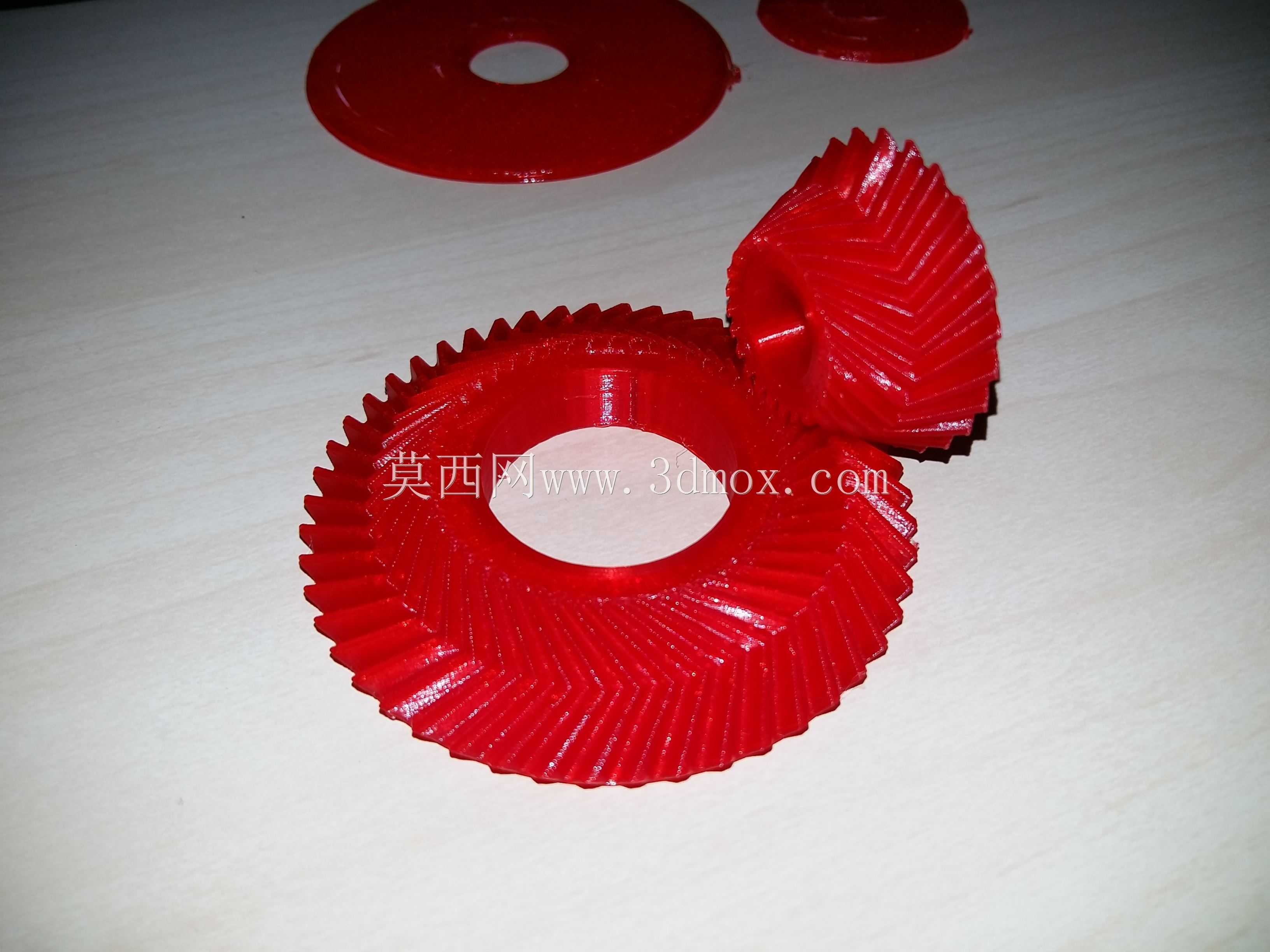

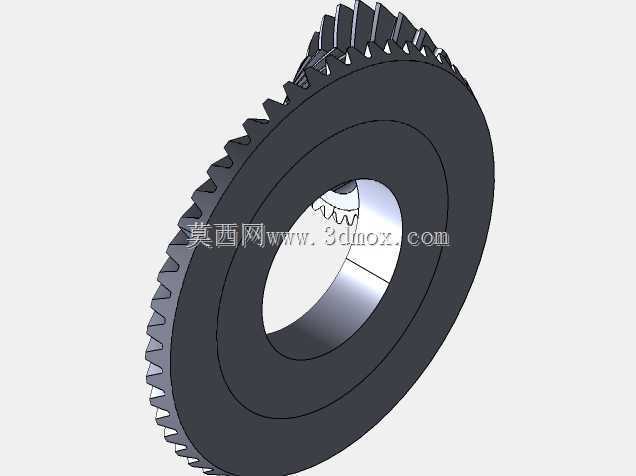

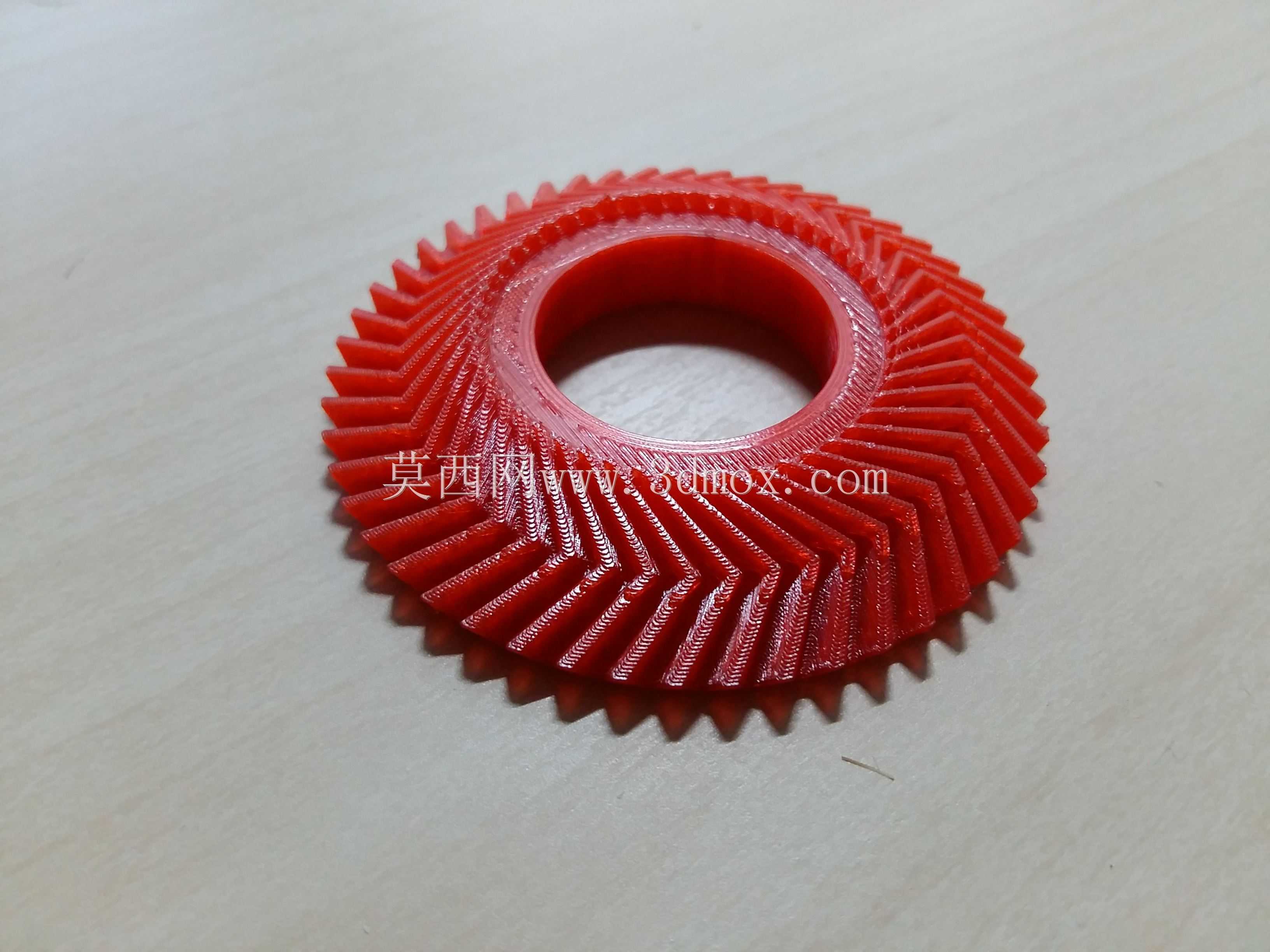

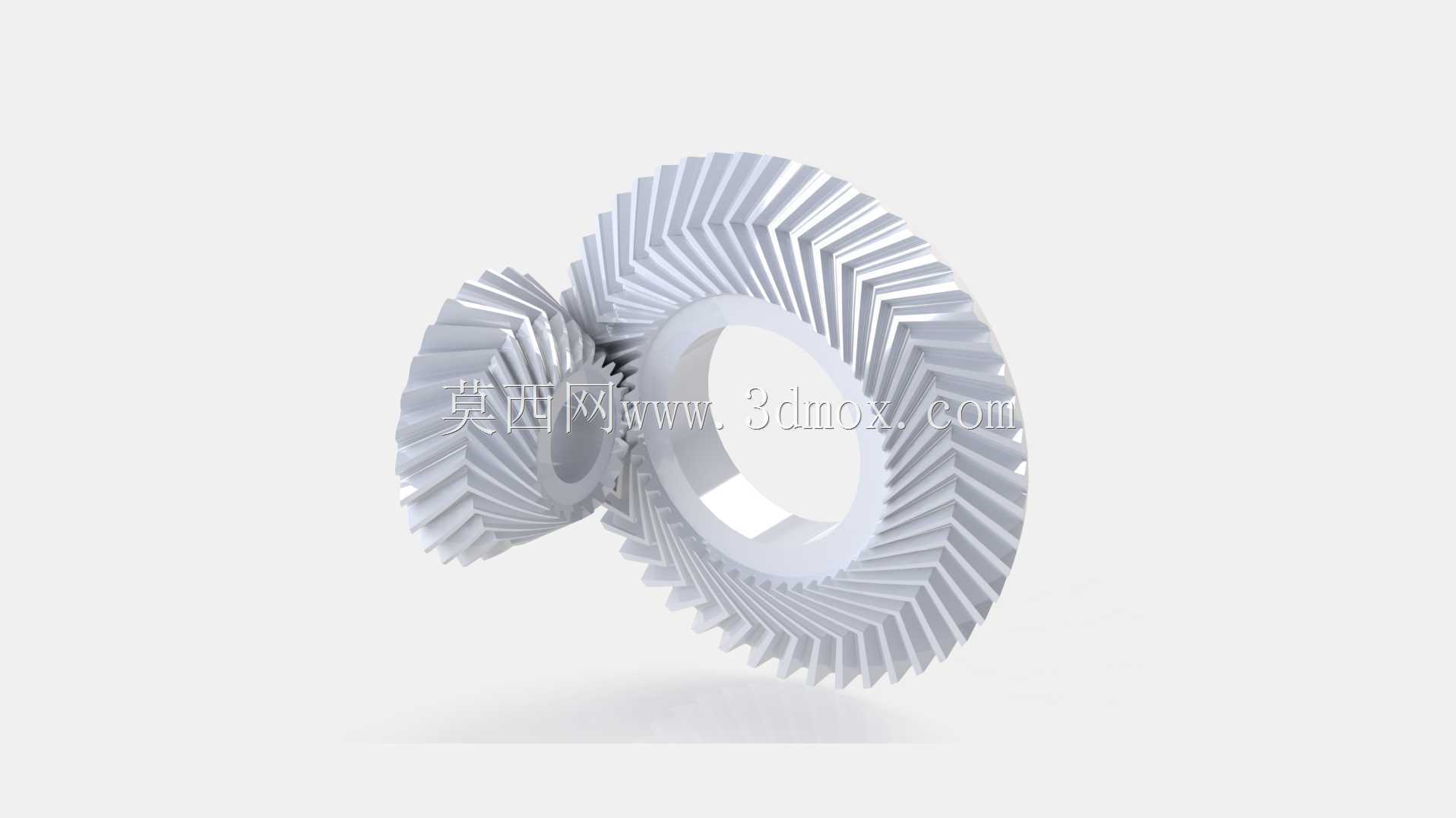

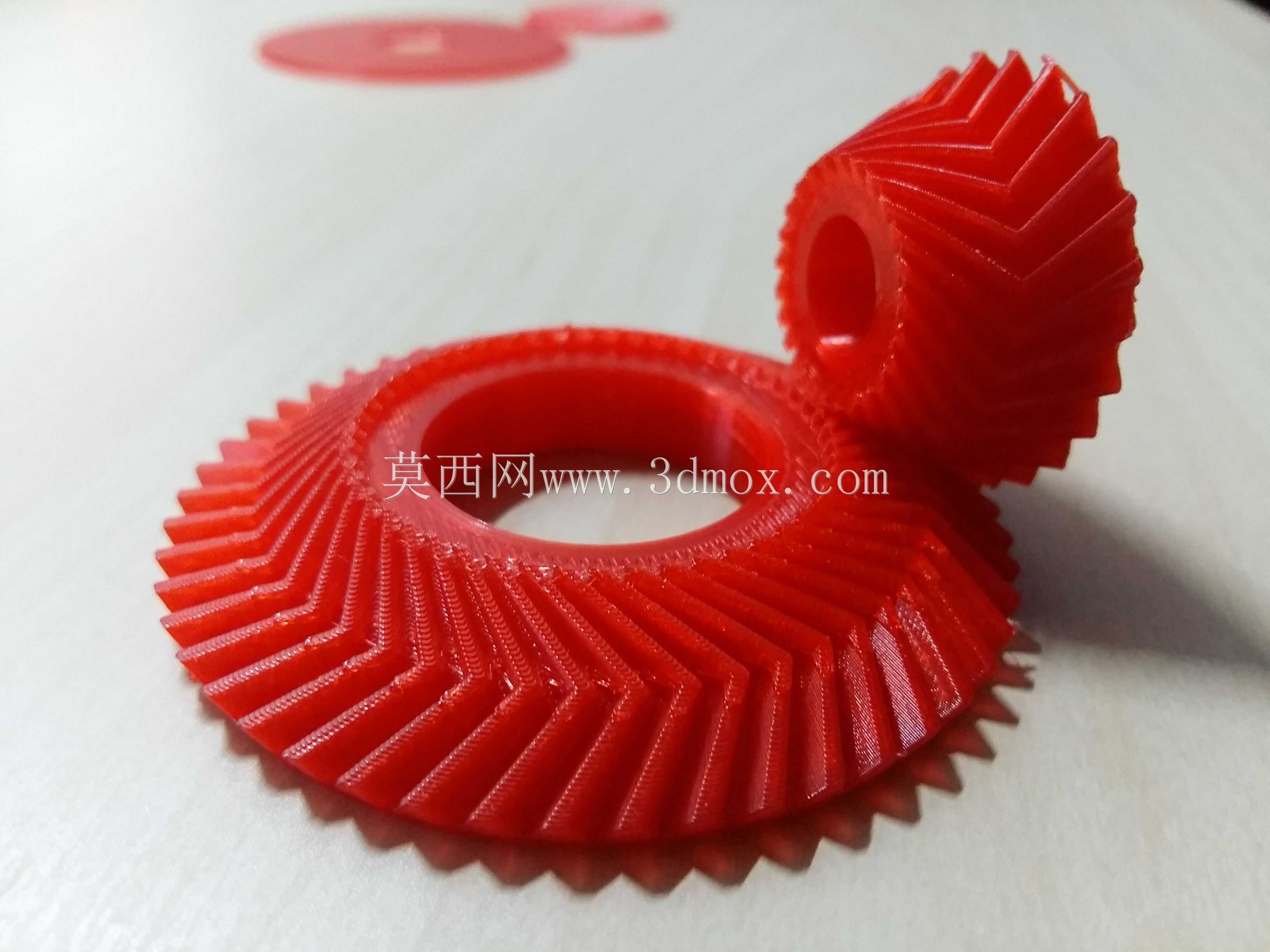

　　在相交轴动力传递的工况场景中，螺旋锥齿轮始终是核心传动部件，区别于直齿锥齿轮的瞬时线接触特性，双螺旋角设计的螺旋锥齿轮在啮合过程中能实现齿面的逐步贴合，从根本上降低传动冲击与运行噪音，这类结构常被应用在需要换向传递扭矩、且对传动平稳性有较高要求的设备中，比如差速机构、机床主轴进给单元、重载传动换向箱等场景。从实际使用需求出发，这套锥齿轮副的齿向采用双向螺旋角匹配设计，两个配对齿轮的螺旋角方向相反，啮合时重合度相较普通单螺旋角锥齿轮提升约15%，能在同等模数、外径参数下承载更高的瞬时扭矩，同时避免轴向力单向叠加带来的轴承负载过大问题。在建模逻辑上，首先确定相交轴的轴交角基准，以节锥母线为公共参考，分别计算两个齿轮的分锥角、

　　齿顶锥角与齿根锥角，齿廓部分采用渐开线齿形沿螺旋线扫掠生成，螺旋角的取值经过啮合仿真验证，确保全齿宽范围内至少有两对齿同时参与啮合，避免出现啮合死点或者齿面干涉。齿面的螺旋升角经过匹配调校，保证啮合时齿面接触印痕落在齿宽中部区域，不会出现边缘接触导致的局部应力集中，延长实际使用寿命。从安装边界来看，这套齿轮副的安装需要严格保证两轴线的交点与节锥顶点重合，轴向定位尺寸的公差需要控制在0.02mm以内，否则会出现齿侧间隙不均、啮合偏载的问题；齿轮的轮毂部分设计有通孔结构，可通过平键与传动轴连接，端面预留有锁紧螺纹孔位，方便装配时的轴向固定。在实际工况适配中，这类双螺旋角锥齿轮可适配中高速重载的传动场景，

　　齿面经过参数化建模后可直接导入有限元分析软件，校核不同负载下的齿面接触应力与齿根弯曲应力，也可直接用于后续的加工刀路生成，不需要二次修整齿形参数。区别于普通螺旋锥齿轮的单方向轴向力，这套配对齿轮在运转时产生的轴向力可部分抵消，降低了支撑轴承的选型要求，不需要额外选用大载荷的止推轴承就能满足轴向承载需求，能有效压缩整套传动机构的体积与成本。在装配调试环节，需要通过调整垫片厚度来控制齿侧间隙，常温下装配的齿侧间隙保持在0.1-0.2mm区间即可，既可以补偿运转时的热膨胀量，也能避免间隙过大带来的回程误差。齿部的倒角设计也充分考虑了装配便利性，齿顶与齿端都做了小尺寸倒角，避免装配时齿边磕碰损伤，也能减少啮合初始阶段的冲击。从传动效率来看，

　　经过齿形修形的双螺旋角锥齿轮传动效率可达到97%以上，相较直齿锥齿轮提升约3个百分点，且在转速波动工况下的噪音值降低6-8分贝，适合对运行噪音有控制要求的精密传动场景。建模过程中对齿根过渡曲线做了圆角优化，避免齿根处的应力集中，提升齿轮的抗弯曲疲劳强度，在反复正反转的工况下也不容易出现断齿问题。两个配对齿轮的齿数比经过合理匹配，可适配常用的减速换向传动需求，不需要额外调整安装距就能直接替换同规格的普通螺旋锥齿轮，互换性较强。
