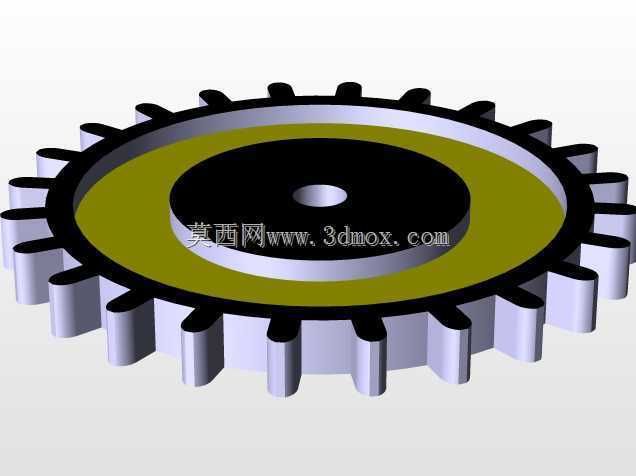

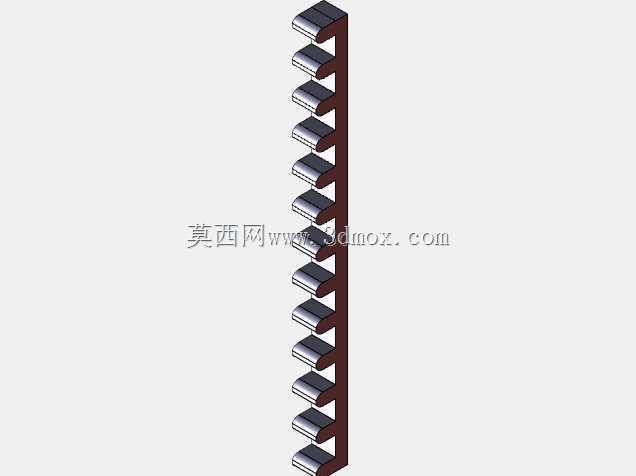

这套传动结构核心解决的是交错轴动力传递与旋转-直线运动转换的集成需求,在小型电力设备调节机构、轻工自动化进给单元、精密仪器调焦模组这类需要小空间内完成动力换向加直线输出的场景里,这类集成结构比单独排布锥齿轮换向机构加齿轮齿条组件要节省至少30%的安装空间,同时减少了中间连接轴的支撑座数量,降低装配累计误差。从结构功能来看,伞齿轮部分采用等径锥齿设计,啮合齿面做了等强度修形,能在90度交错轴传动时保持稳定的传动比,不会出现普通直齿锥齿轮在小载荷下的啮合冲击问题,适配的输入转速区间在每分钟30转到300转之间,完全覆盖小型调节机构的动力输入范围。和伞齿轮同轴固定的圆柱直齿轮直接和侧边齿条啮合,齿条背面做了定位滑槽结构,
安装时可以直接卡在设备预设的导轨槽内,不需要额外加装导向滑块,销钉贯穿轴与齿轮的配合孔位,做过盈配合处理,能传递最大12N·m的扭矩,避免频繁正反转时出现齿轮与轴的相对滑动。设计阶段首先敲定的是轴的跨距参数,两根轴的中心距严格按照锥齿轮啮合的节锥顶点重合原则计算,确保伞齿轮啮合时齿面接触斑痕落在齿高中部,不会出现偏载导致的齿面快速磨损;圆柱齿轮和齿条的模数保持一致,齿侧间隙控制在0.02mm到0.05mm之间,既保证传动顺畅无卡滞,又不会因为间隙过大导致直线输出端出现回程误差。安装边界方面,整个组件的最大外轮廓宽度不超过120mm,齿条的有效行程为80mm,输入轴端预留了10mm长的电机连接位,

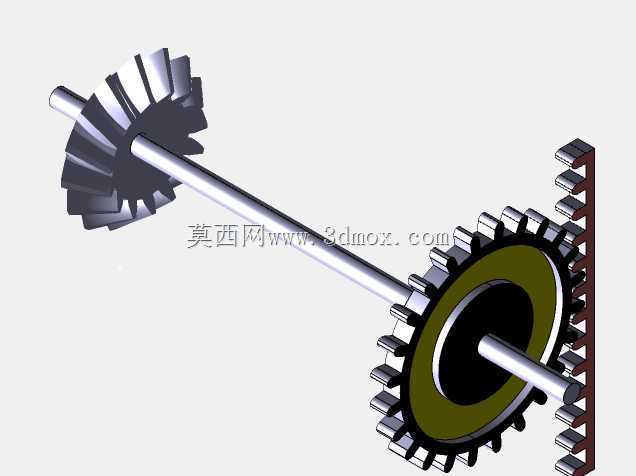

可以直接适配直径6mm的微型电机输出轴,不需要额外加装联轴器;所有轴的支撑位都预留了标准微型轴承的安装槽,适配内径6mm外径12mm的深沟球轴承,装配时只需要将轴承压入对应安装位,再穿入轴组件卡好销钉,最后将齿条滑入导向槽即可完成组装,不需要复杂的调整工序。实际使用中,这套结构可以直接将电机的旋转输入,通过伞齿轮换向后传递给同轴的圆柱齿轮,最终带动齿条做直线往复运动,不需要额外添加换向齿轮组或者中间传动件,在小行程直线驱动场景里,比丝杆传动结构的响应速度更快,传动效率更高,同时制造成本更低,对安装空间的要求也更小。齿形设计上,伞齿轮的齿顶高系数取1,顶隙系数取0.2,保证啮合时有足够的容屑空间,即使长期使用产生少量金属磨屑,
也不会卡在齿隙里导致传动卡滞;齿条的齿端做了倒角处理,装配时更容易和圆柱齿轮啮合,不会出现顶齿现象。销钉的位置选在齿轮轮毂的中心线上,距离轴端的距离经过计算,既不会因为太靠近轴端导致轴的强度不足,也不会因为太靠近齿面导致销钉孔影响轮齿的结构强度,销钉孔的公差采用H7/p6的过盈配合,装配后不需要额外做防松处理,就能满足长期正反转的使用需求。
