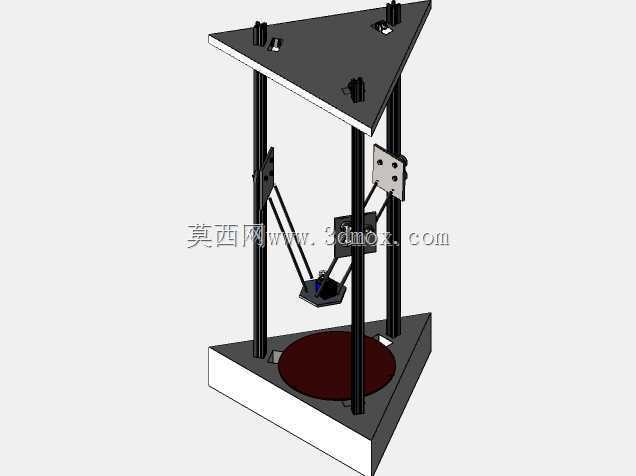

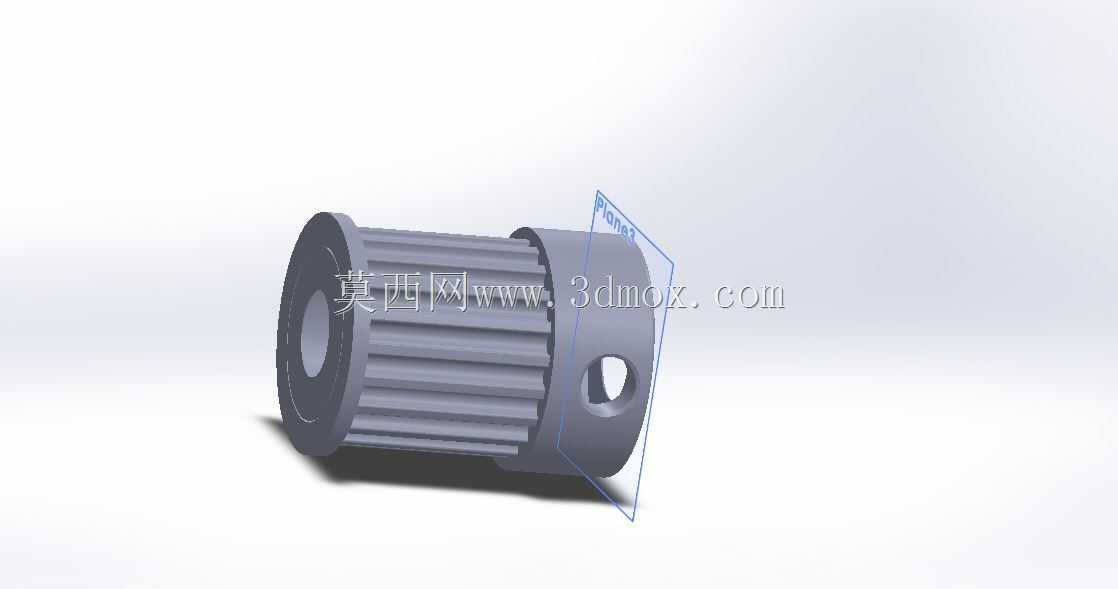

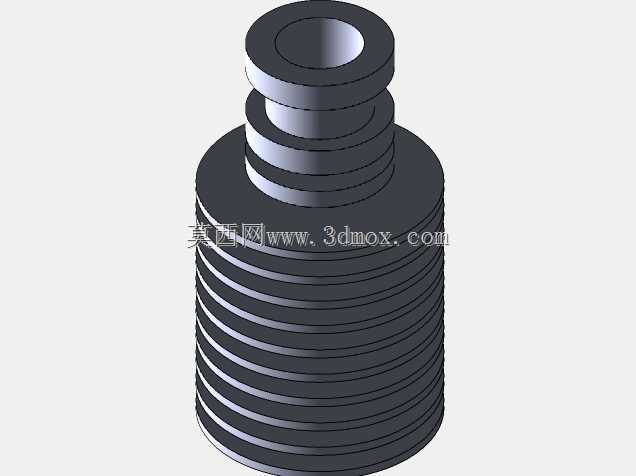

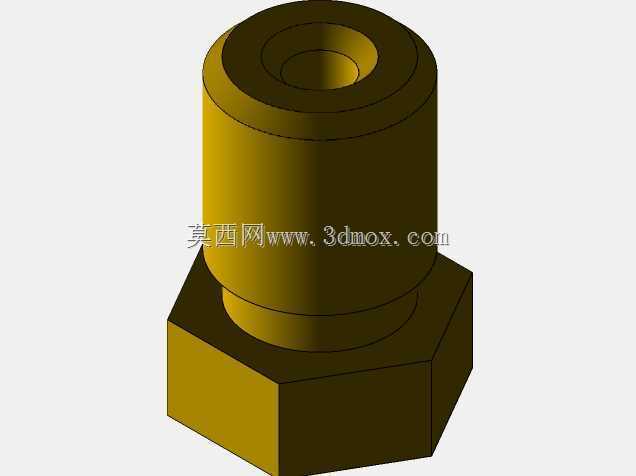

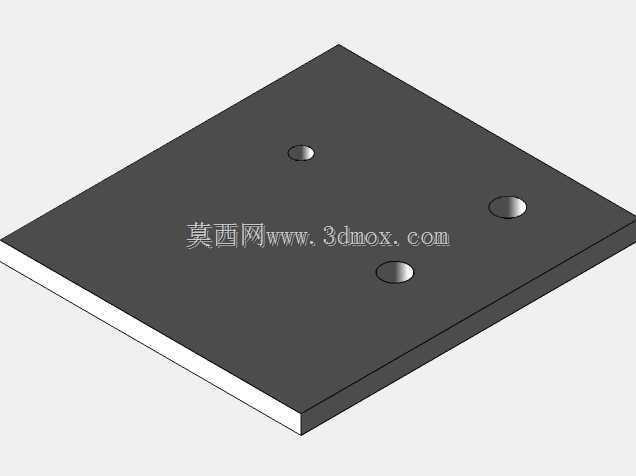

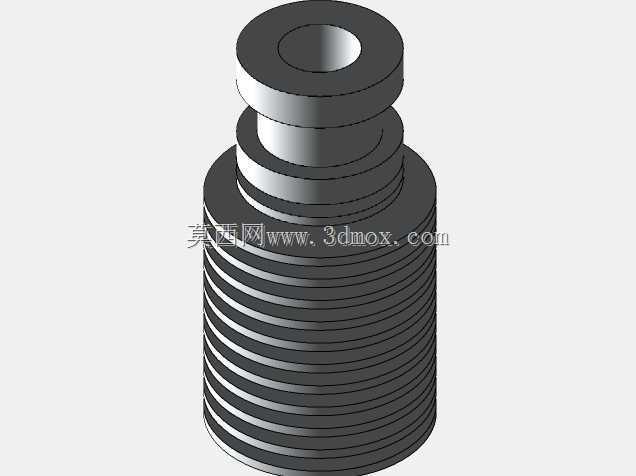

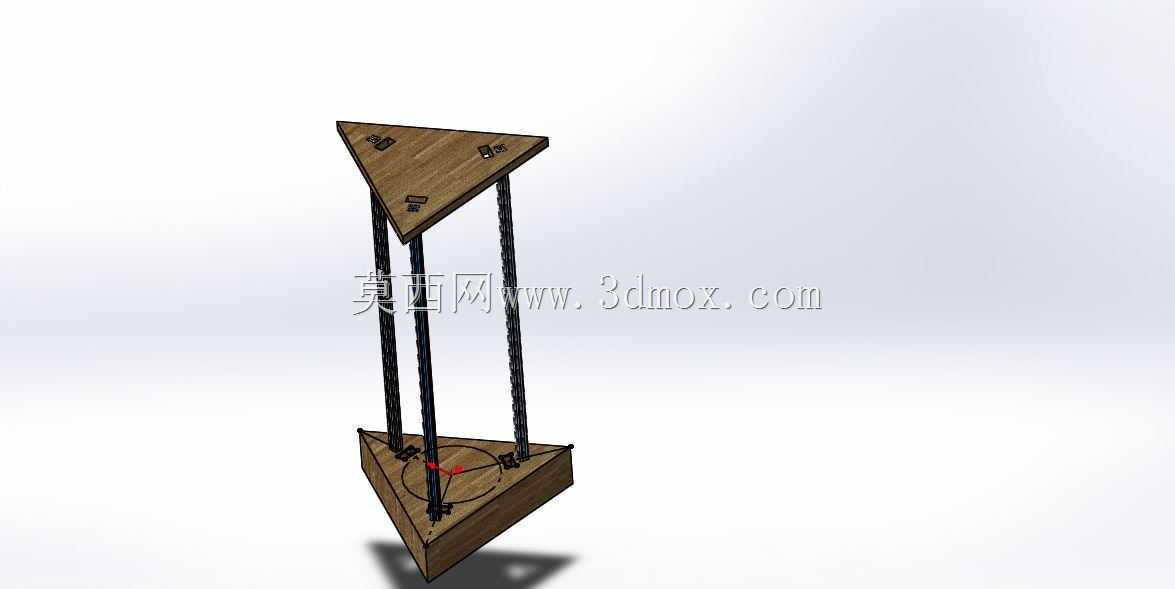

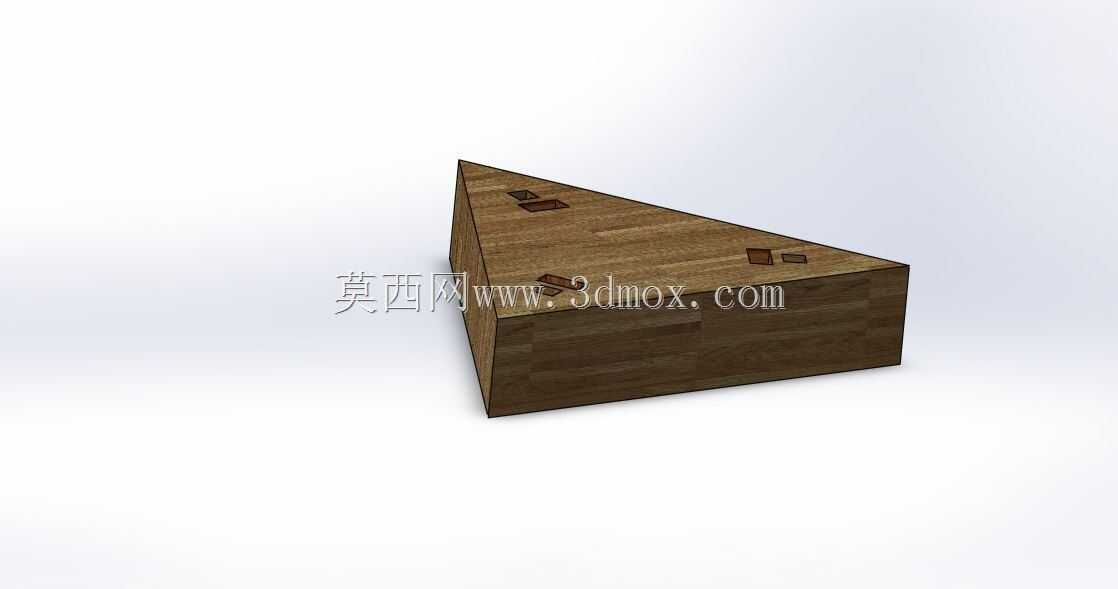

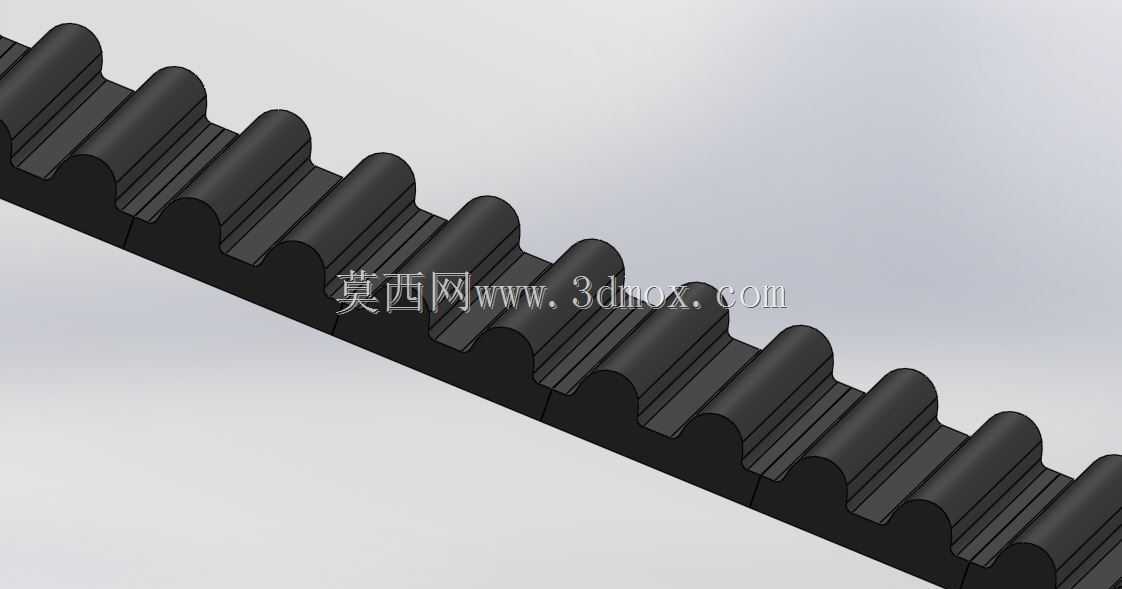

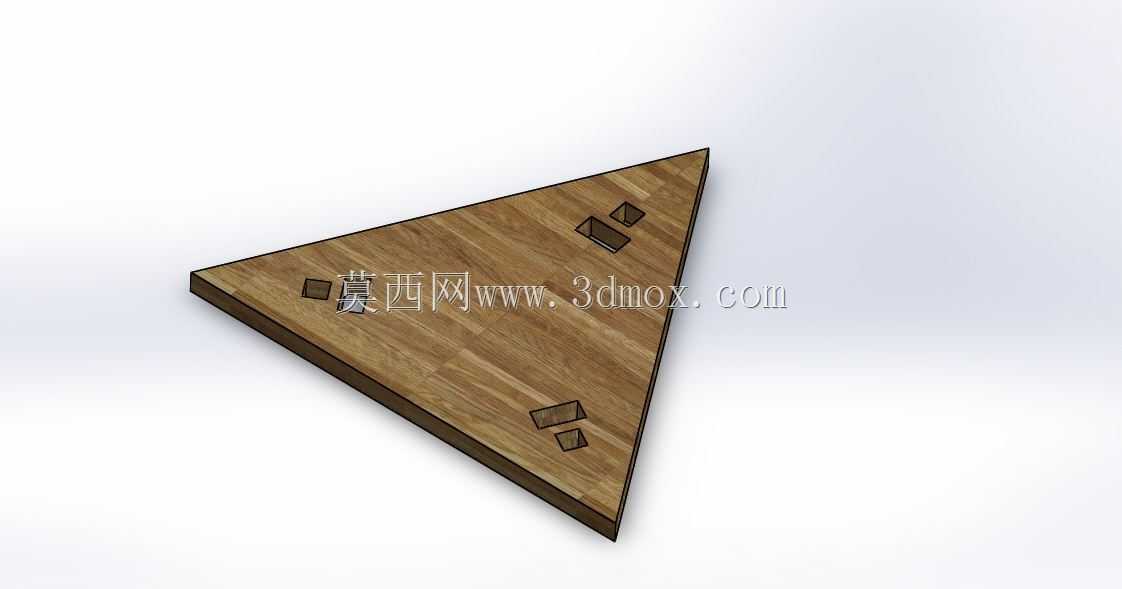

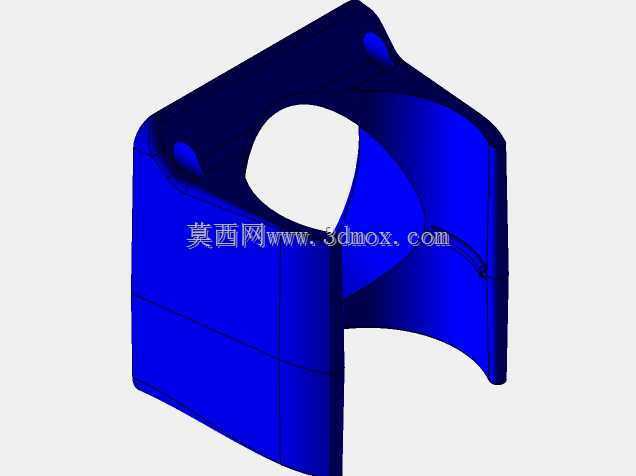

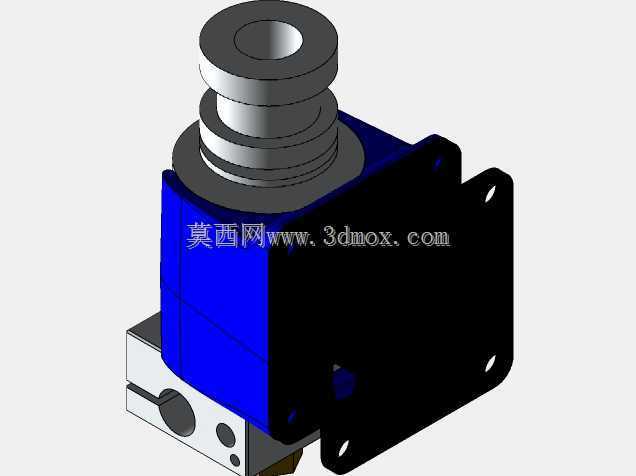

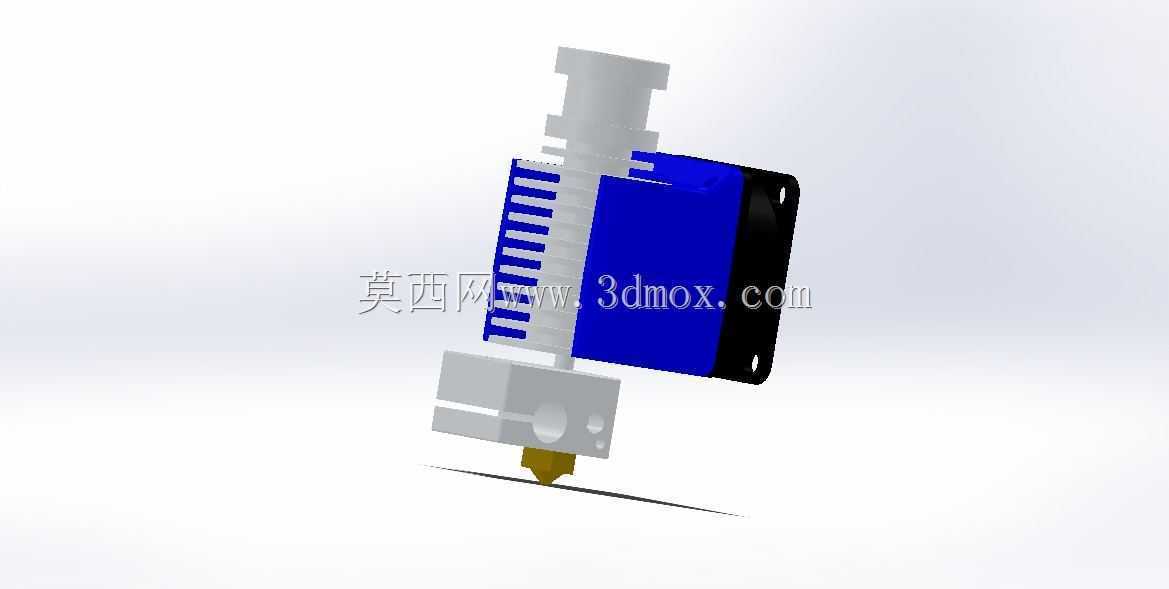

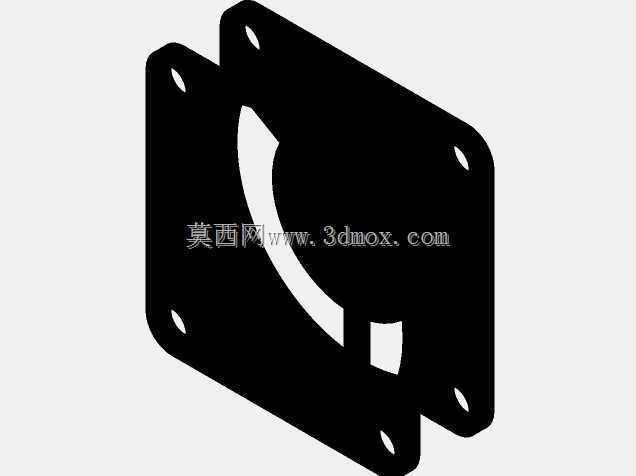

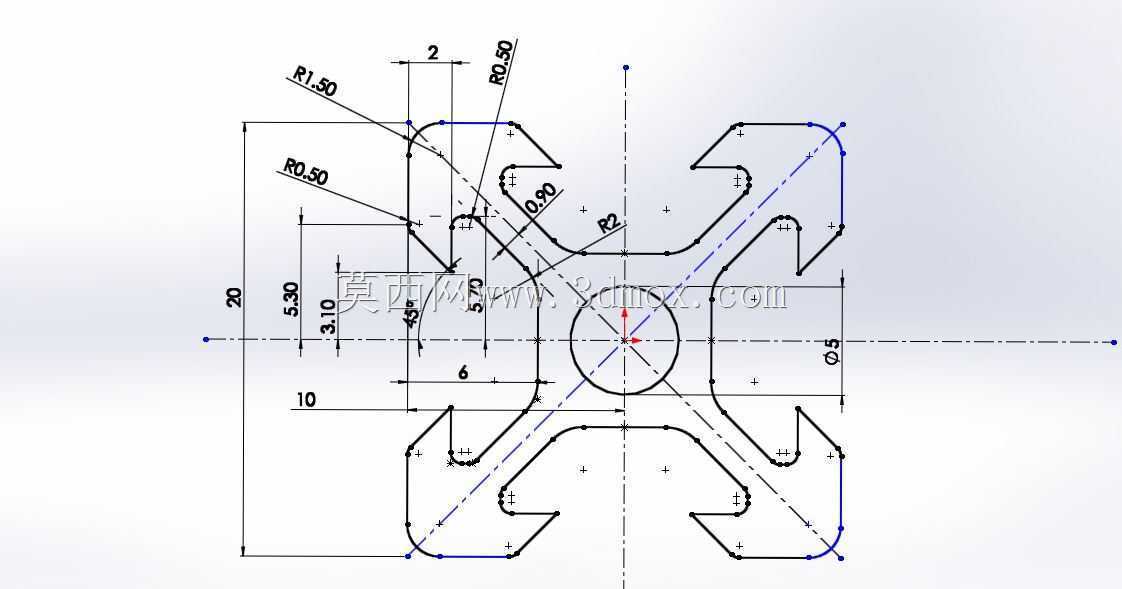

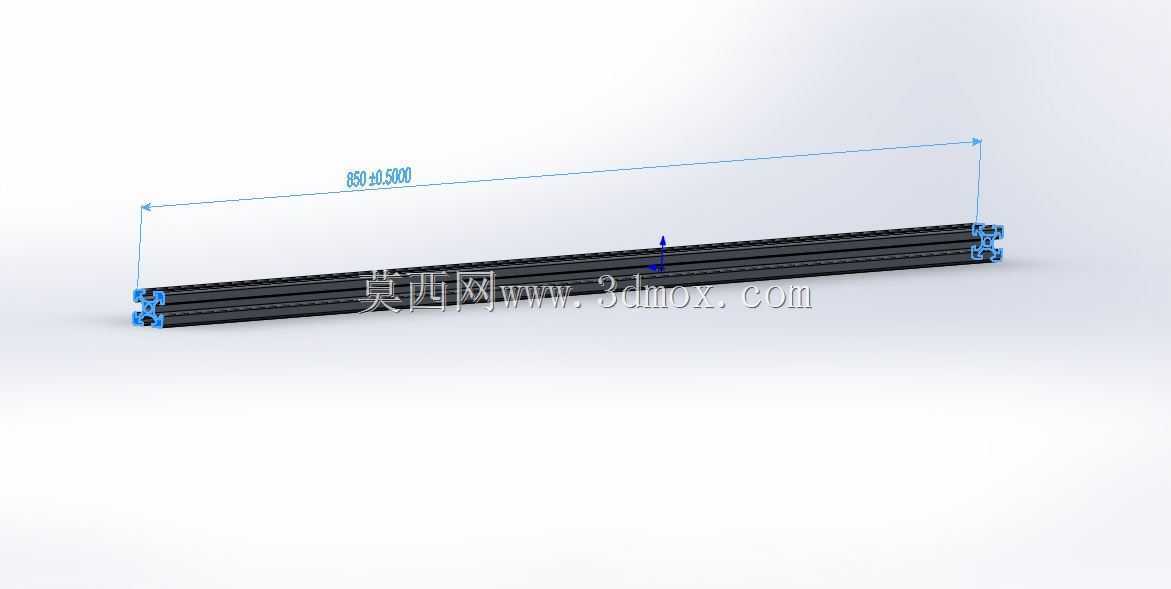

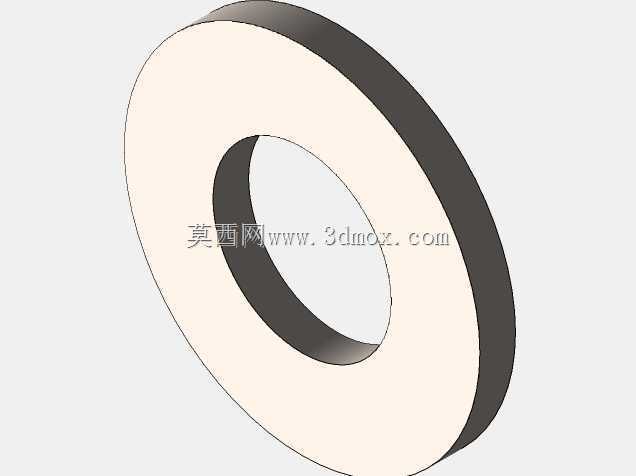

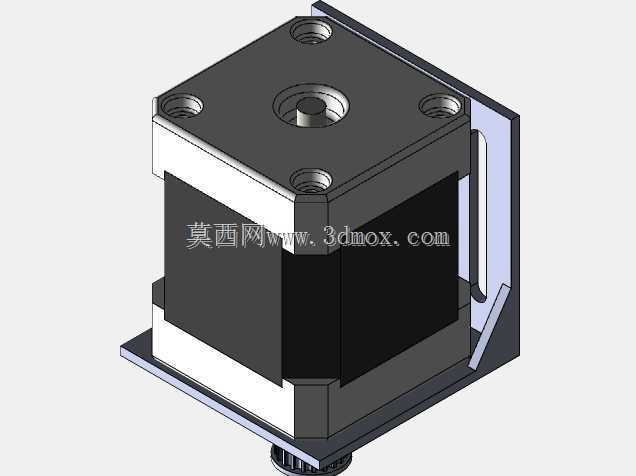

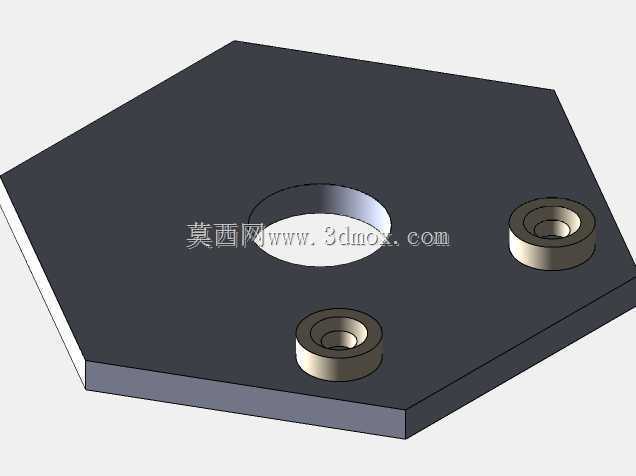

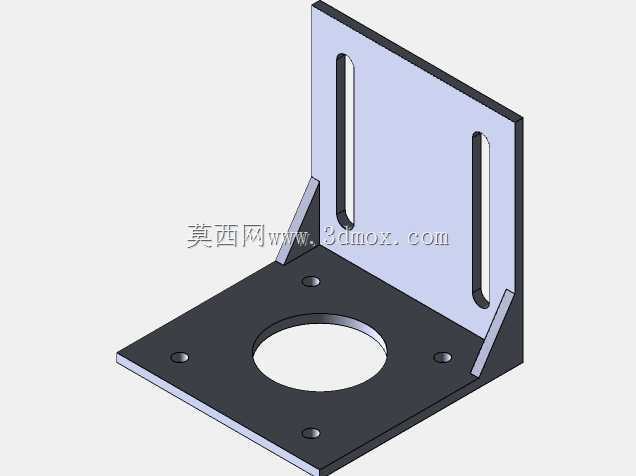

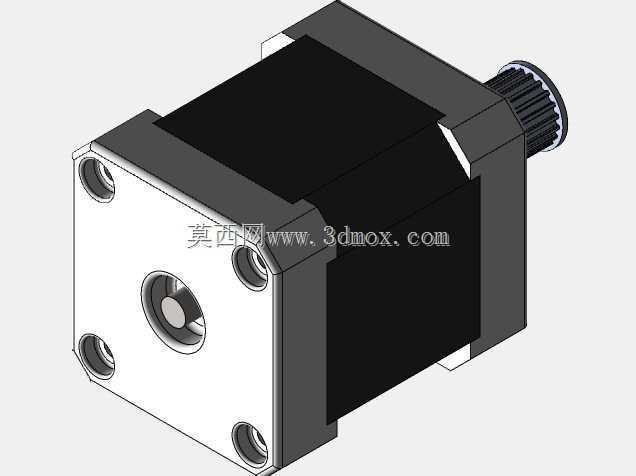

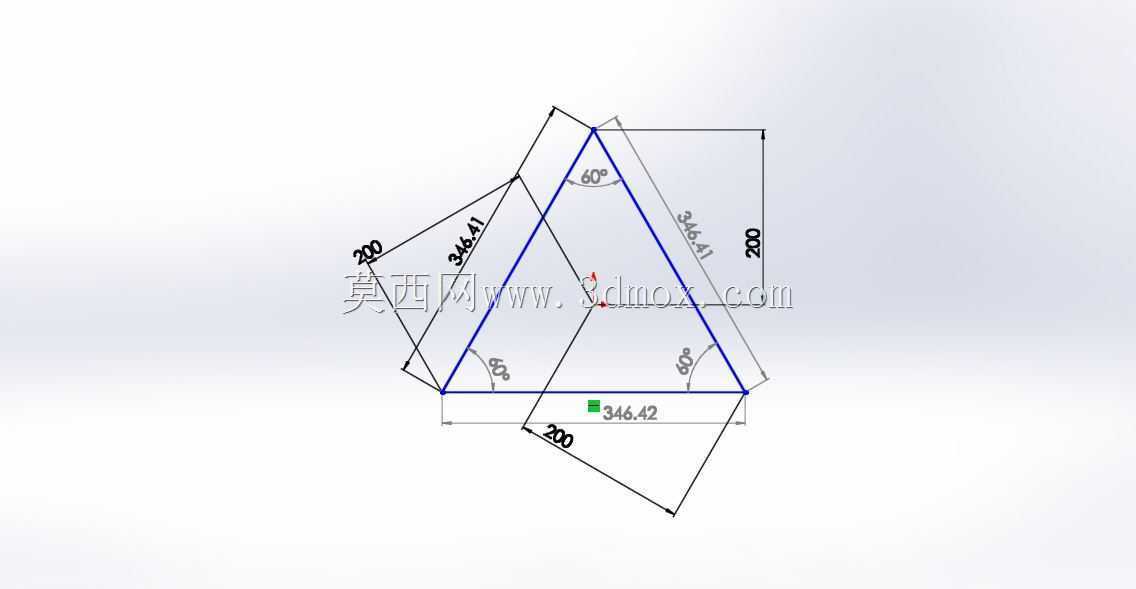

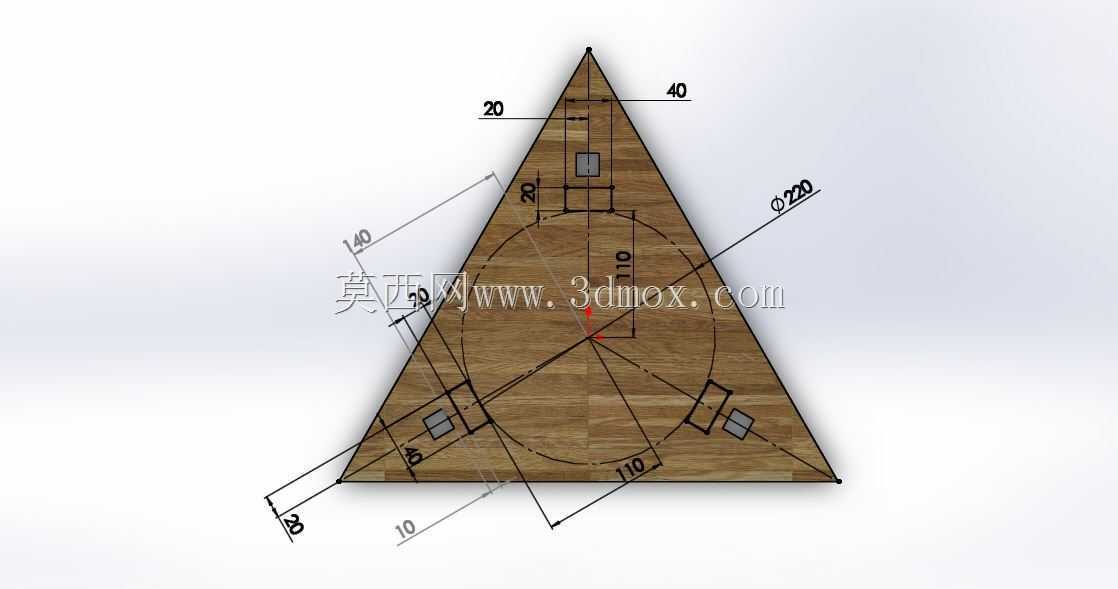

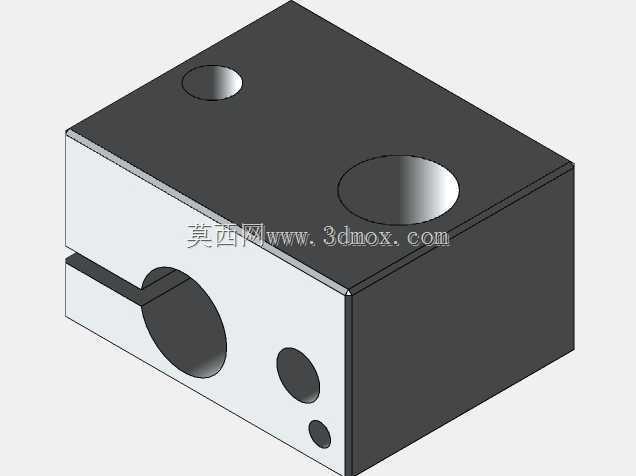

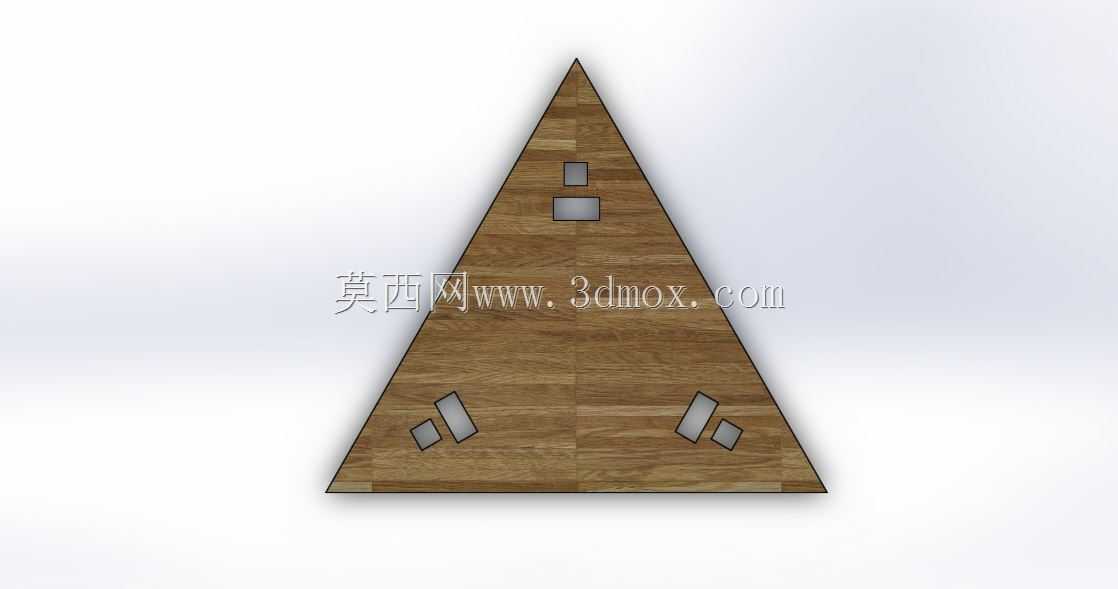

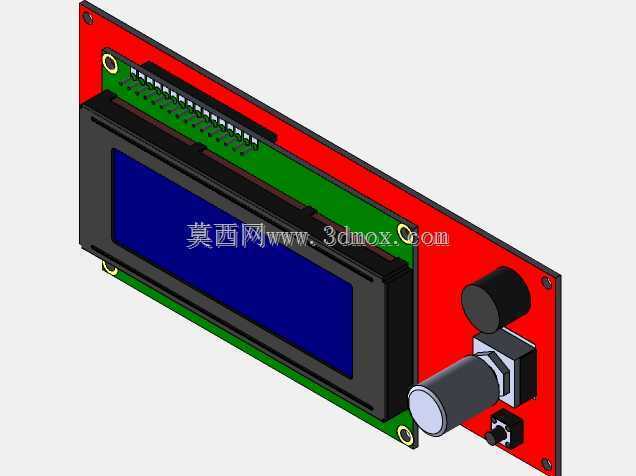

三角结构3D打印机配套滚轮组件结构设计

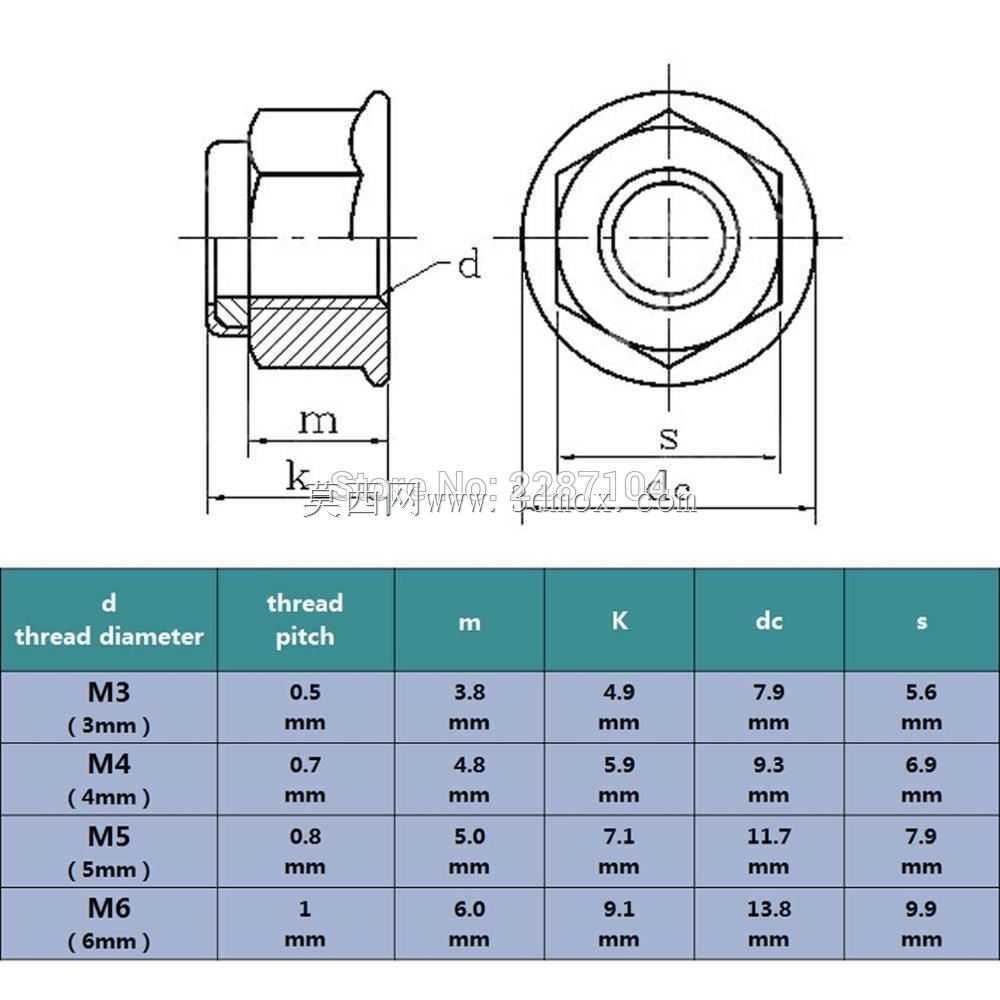

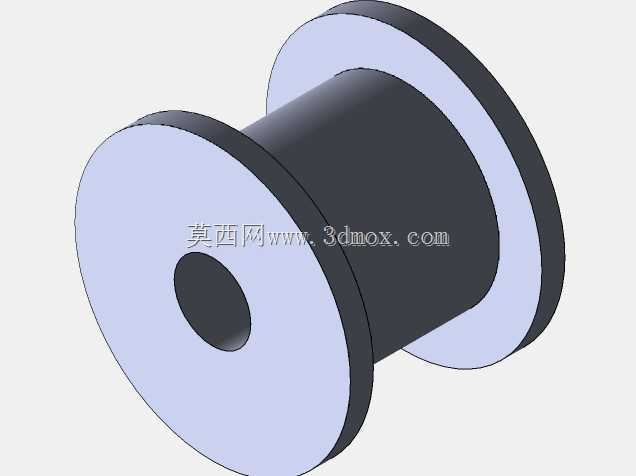

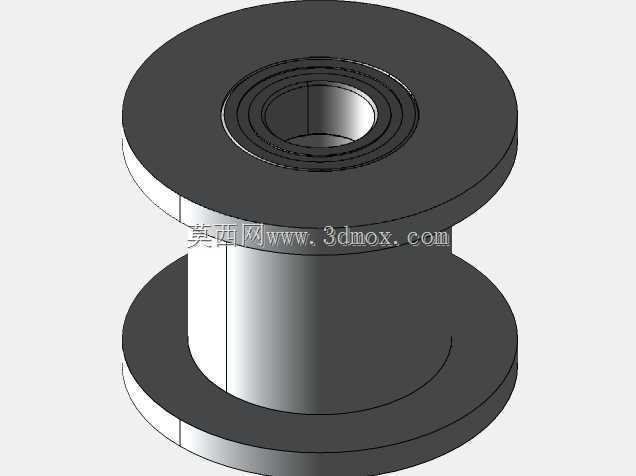

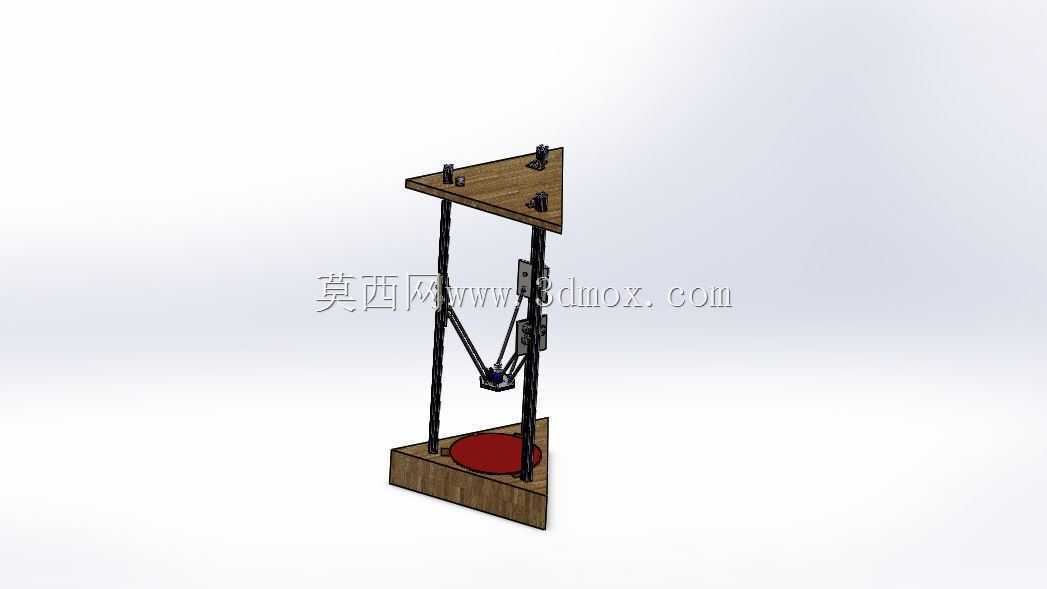

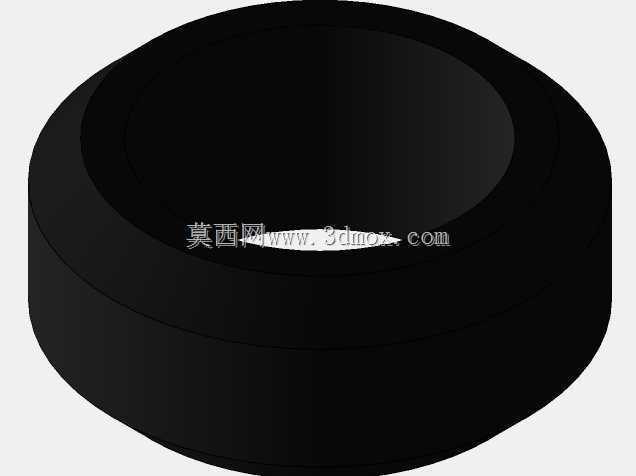

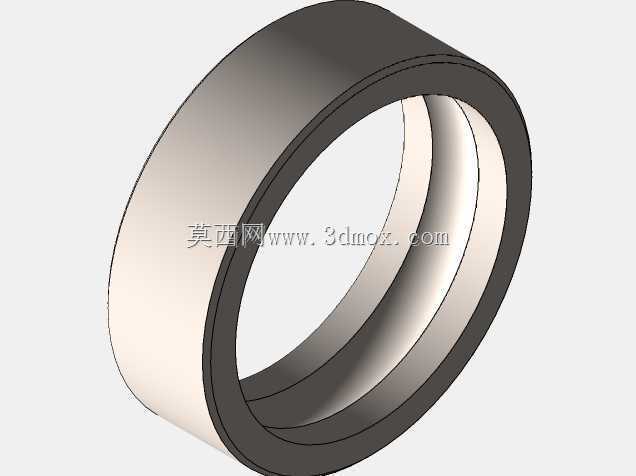

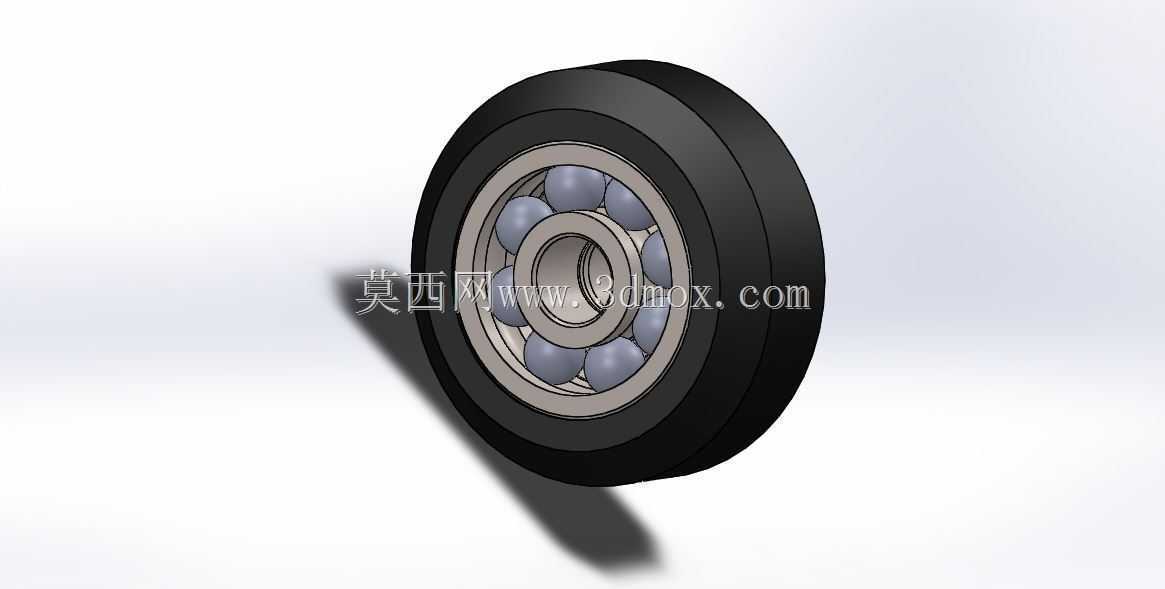

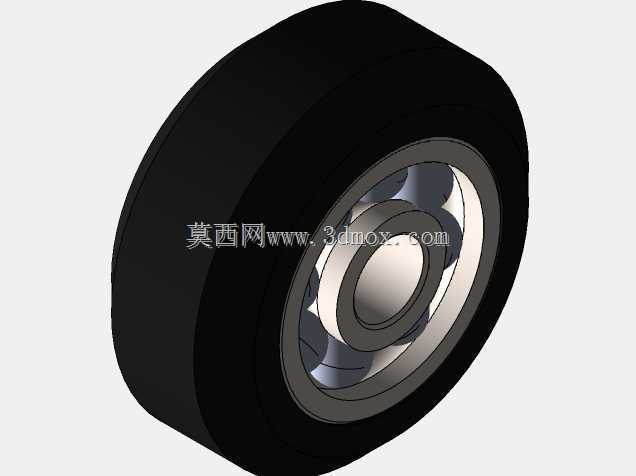

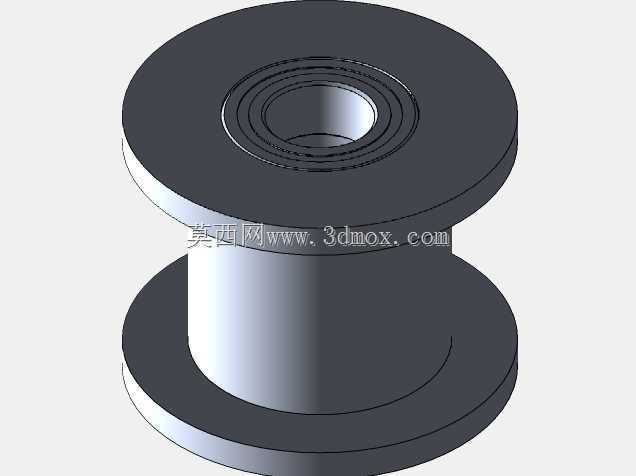

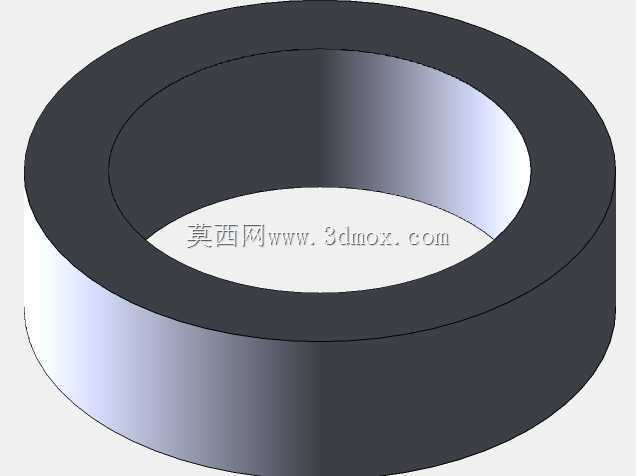

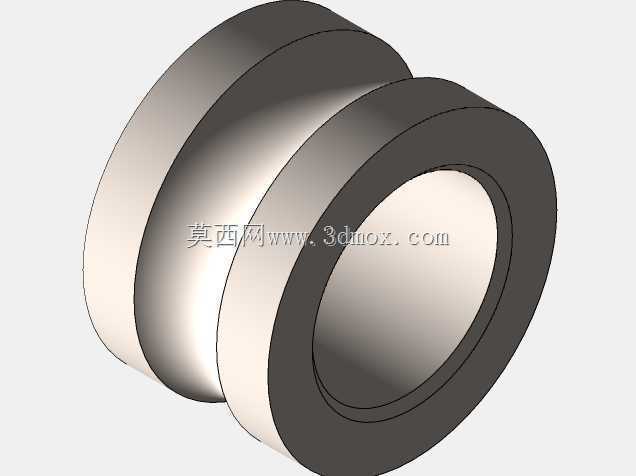

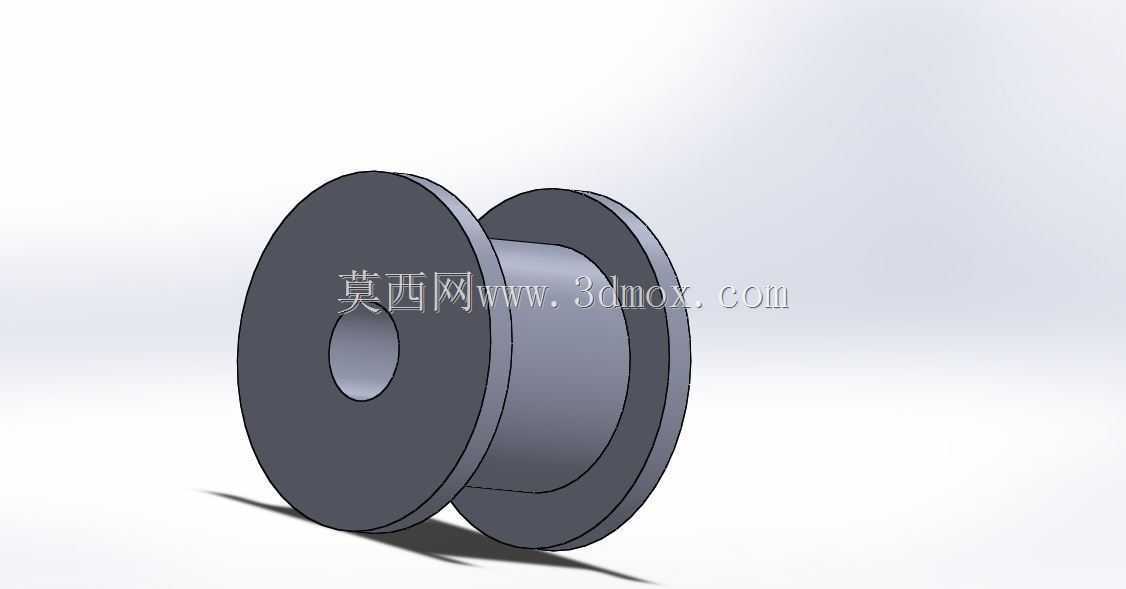

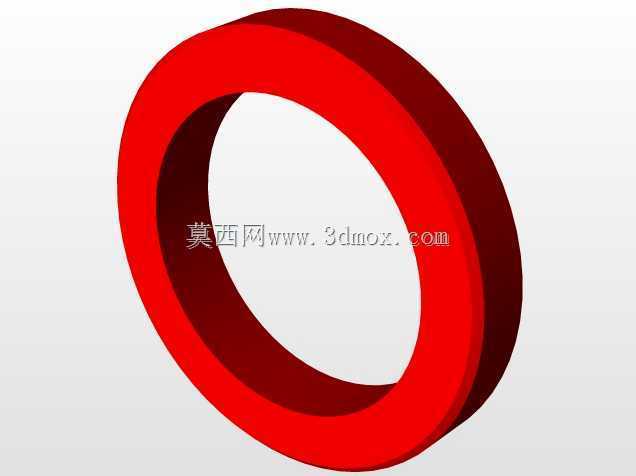

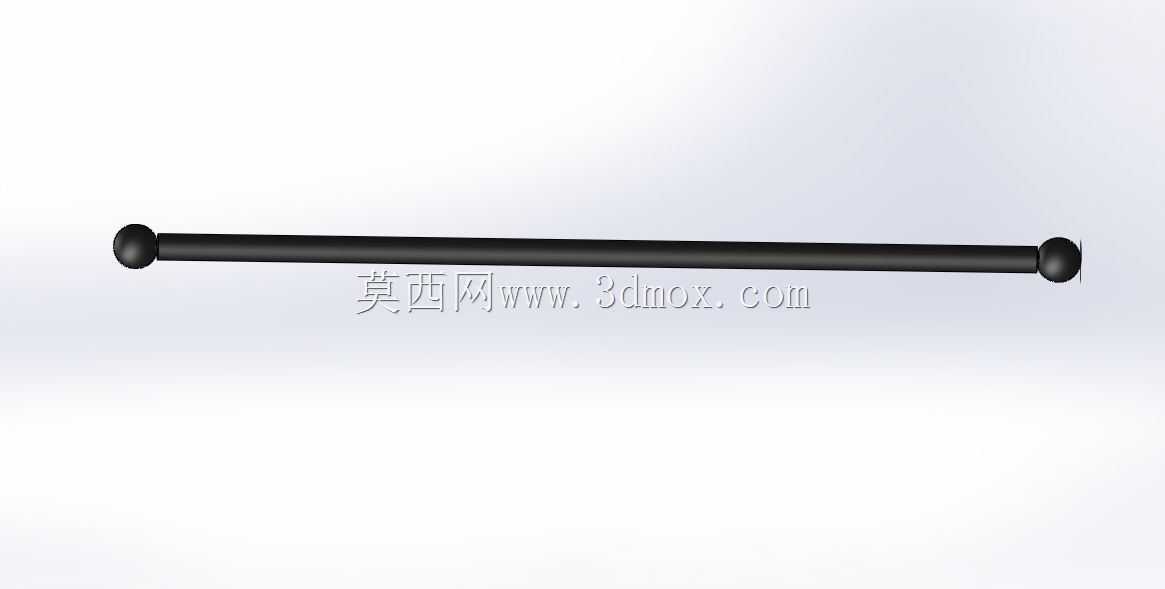

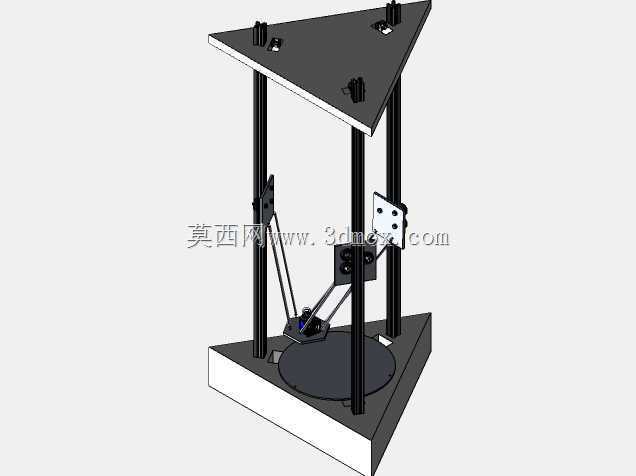

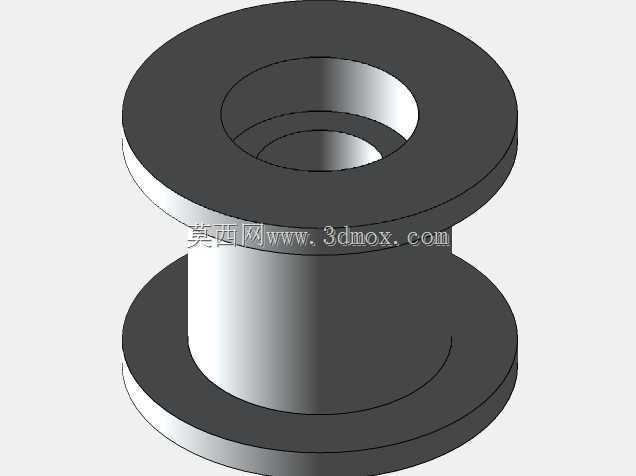

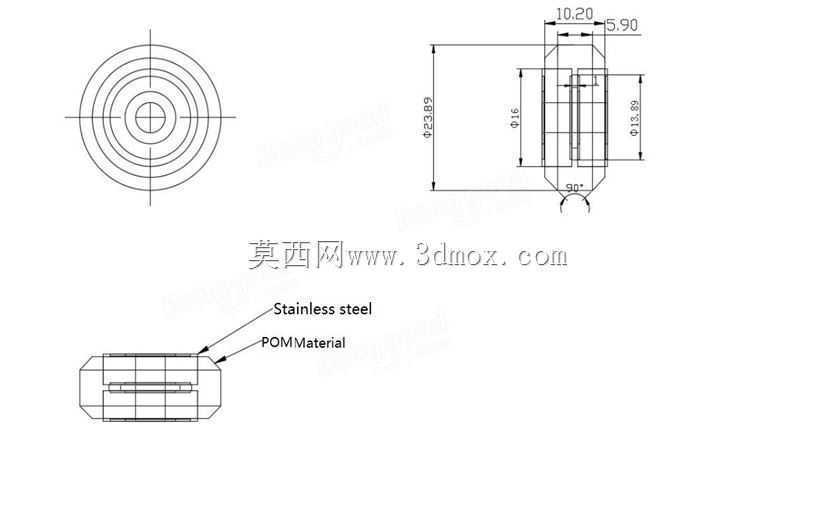

　　本次设计的滚轮组件是并联臂三角结构3D打印机运动系统的核心配套零件，主要应用于桌面级FDM成型设备的光轴导向传动场景，承担运动轴沿导向光轴的往复滑动承载功能，直接决定打印过程中喷头运动的平顺性与定位精度。在桌面级3D打印的实际生产作业场景中，这类滚轮组件需要长时间在直径8mm的标准直线光轴上做高频往复运动，既要承受运动轴自身的重量负载，还要抵消打印过程中快速启停带来的侧向冲击力，因此结构设计上采用了外包软质耐磨层加内置深沟球轴承的组合方案，避免硬接触带来的光轴磨损与运动卡顿问题。从功能特性来看，该滚轮的外层采用邵氏硬度65A的聚氨酯材质，接触光轴的工作面做了圆弧过渡处理，和光轴的接触形式为线接触，相比普通平轮的点接触形式，

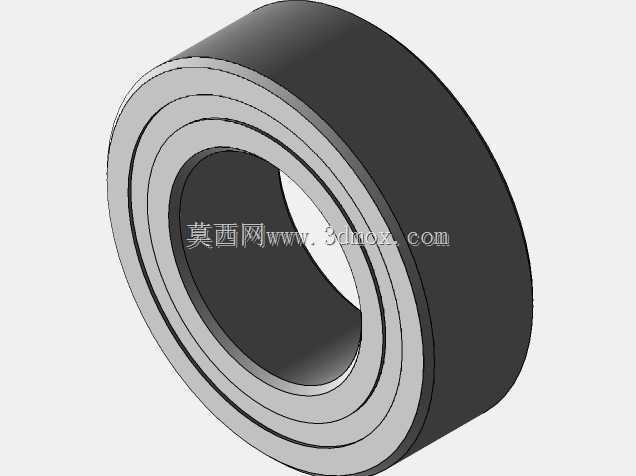

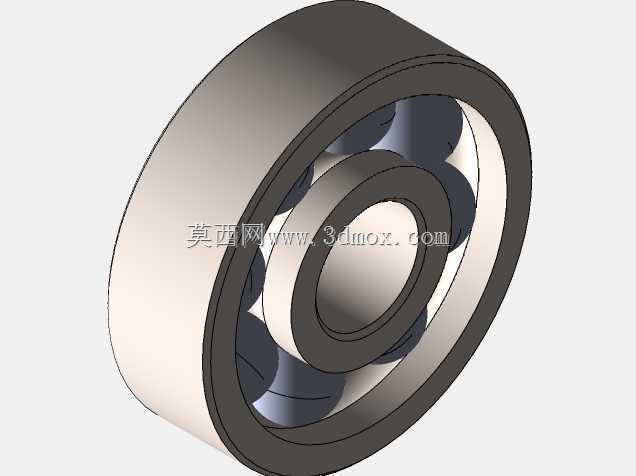

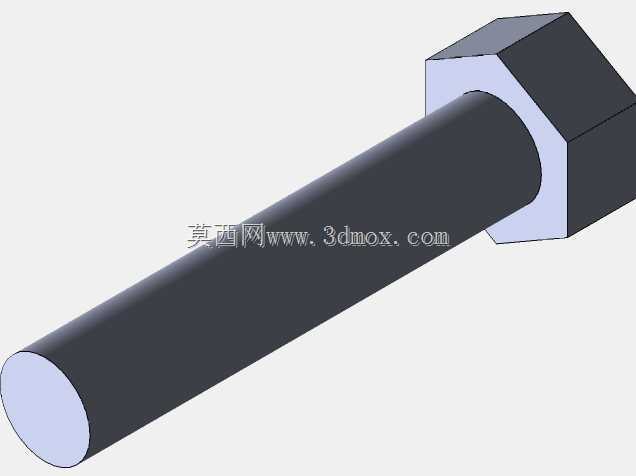

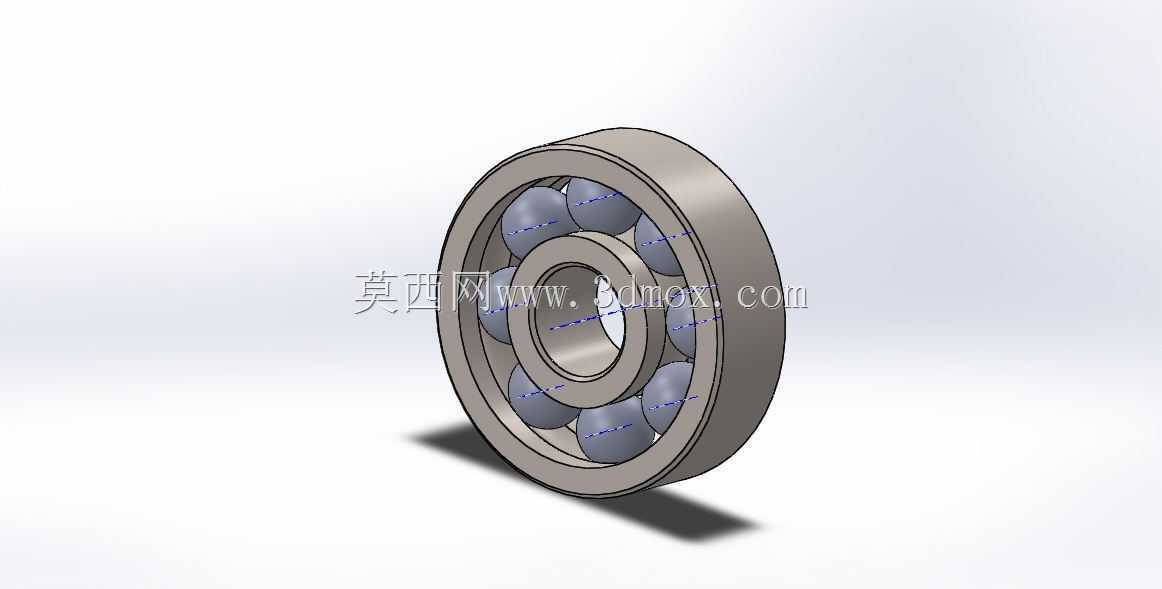

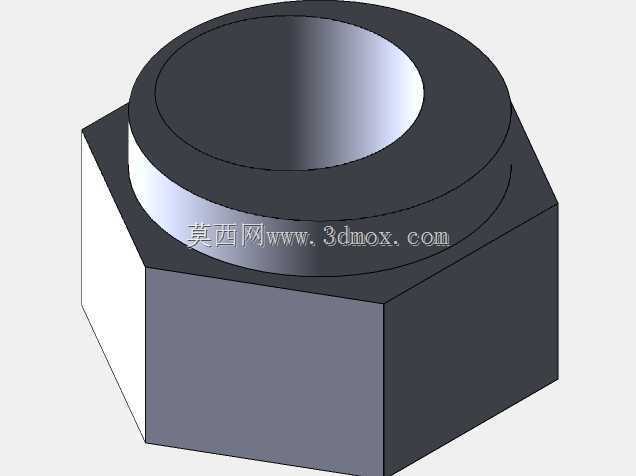

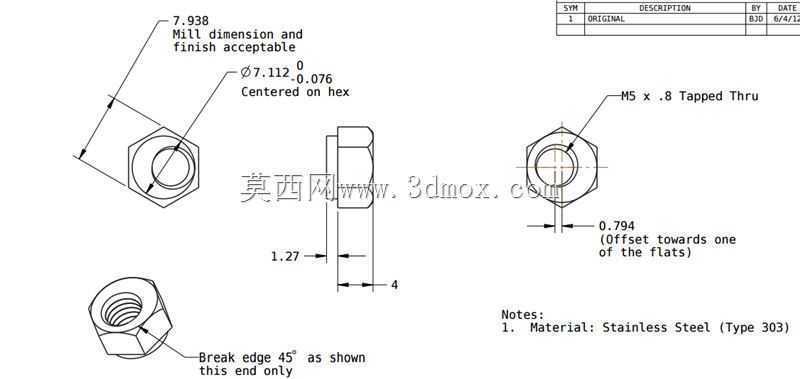

　　能在相同预紧力下获得更大的接触面积，既不会因为压力过大压伤光轴表面，也能保证足够的摩擦力避免运动过程中出现打滑丢步的问题。内置的轴承选用标准623ZZ微型深沟球轴承，内孔直径3mm，和设备上的偏心调节螺柱直接配合安装，通过偏心螺柱的转动可以调整滚轮对光轴的预紧压力，适配不同装配公差下的安装需求，消除运动副之间的间隙，避免打印过程中出现运动回差影响成型件的尺寸精度。设计过程中优先考虑了零件的互换性与维护便捷性，所有配合尺寸均按照标准件公差要求设计，轴承和外层轮体的配合采用过盈压装结构，轮体内孔和轴承外圈的配合公差选取H7/p6，既可以保证长期运动过程中轴承外圈不会和轮体发生相对转动，也能在维护时通过简易压具完成轴承的更换，

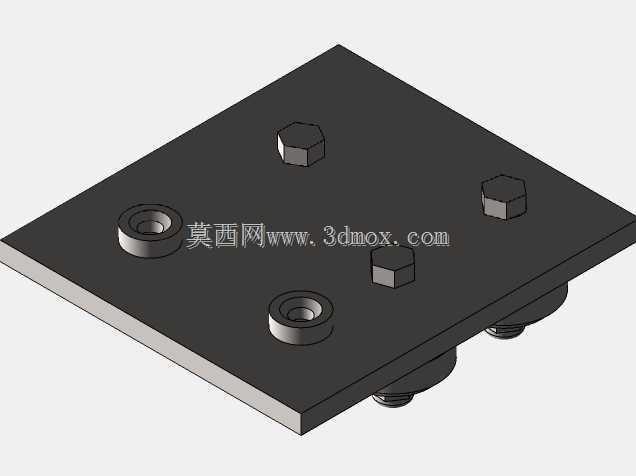

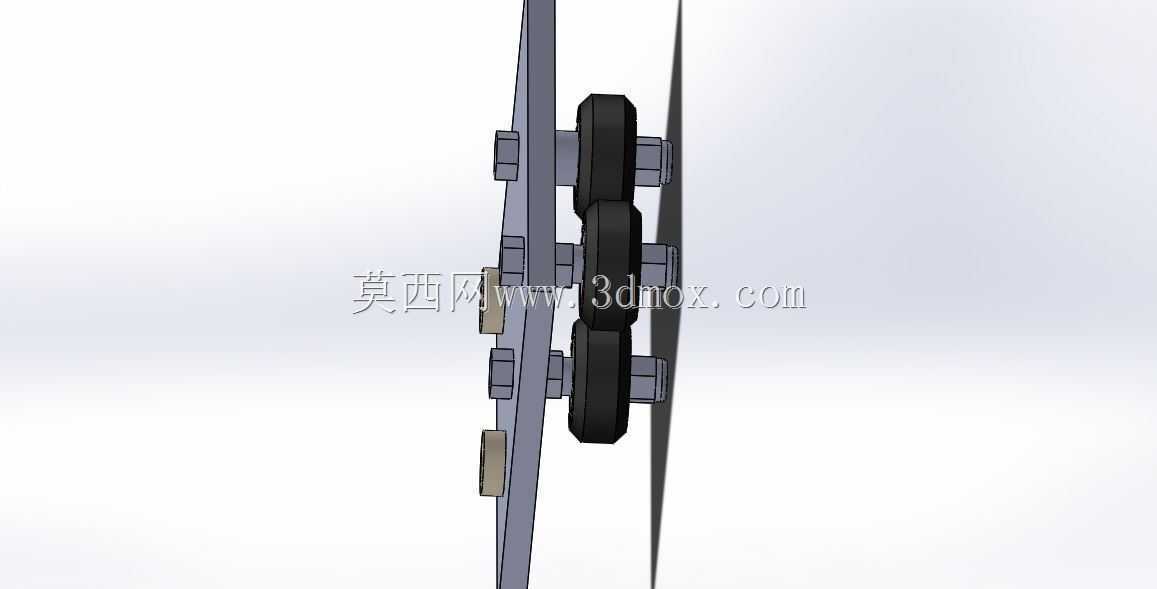

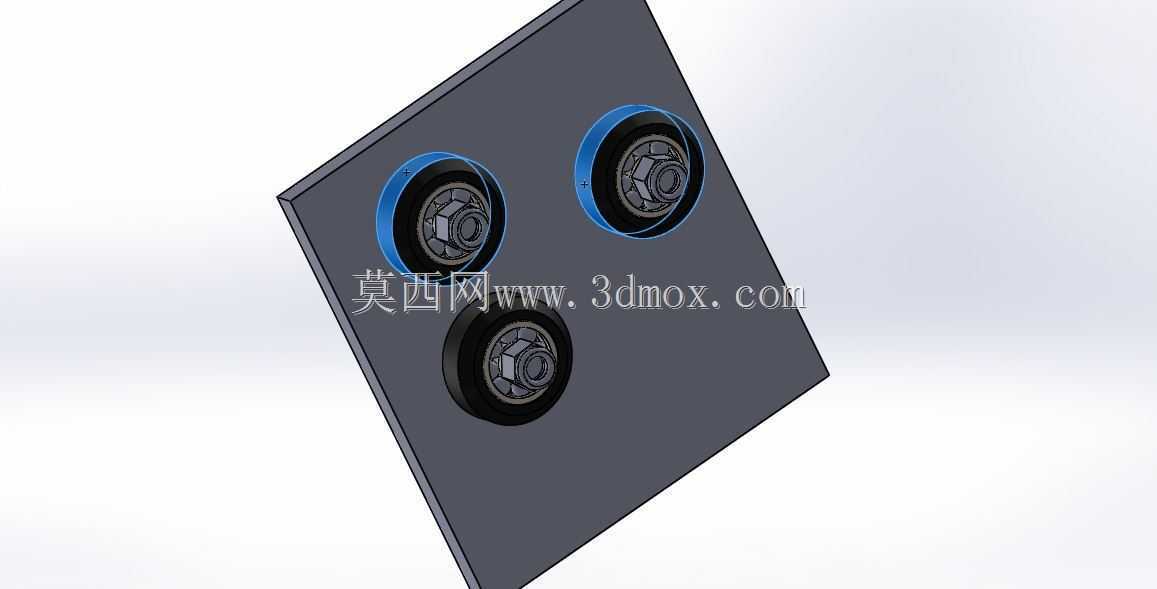

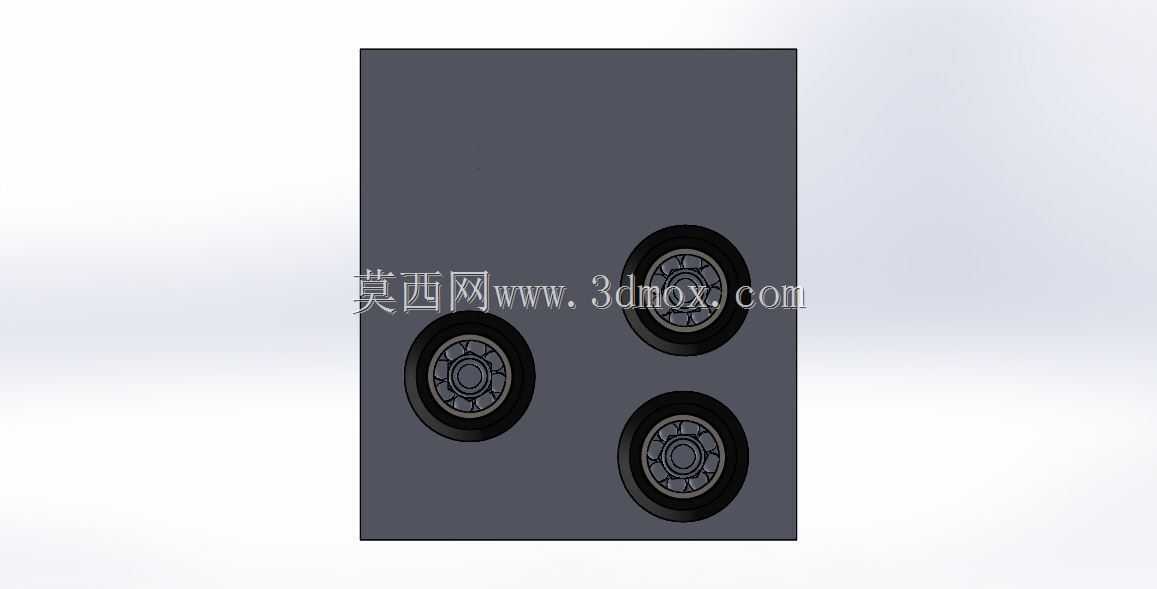

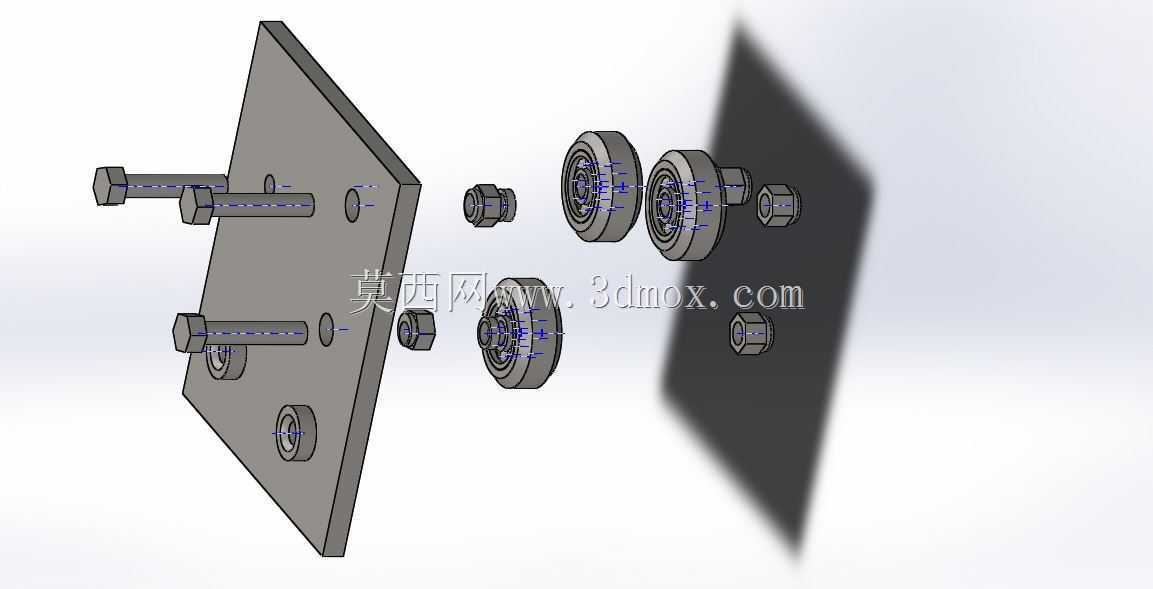

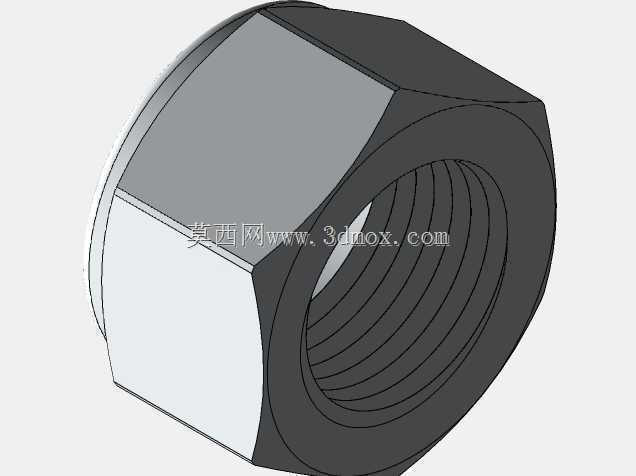

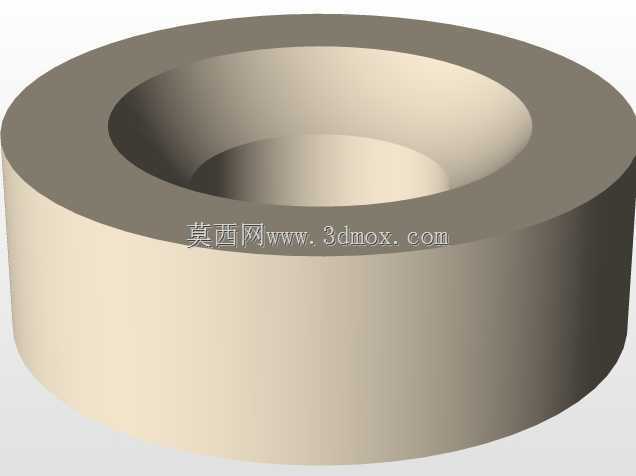

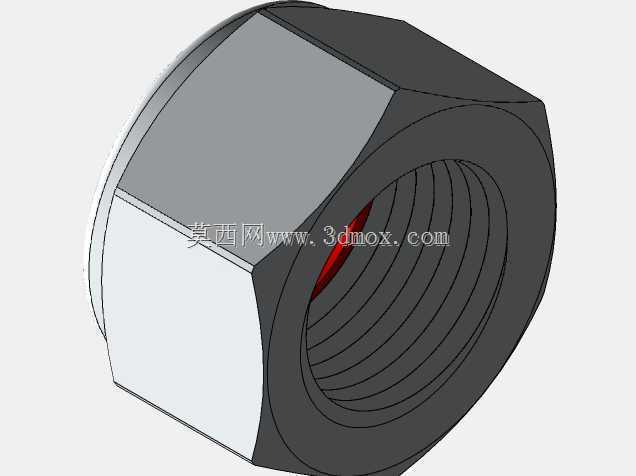

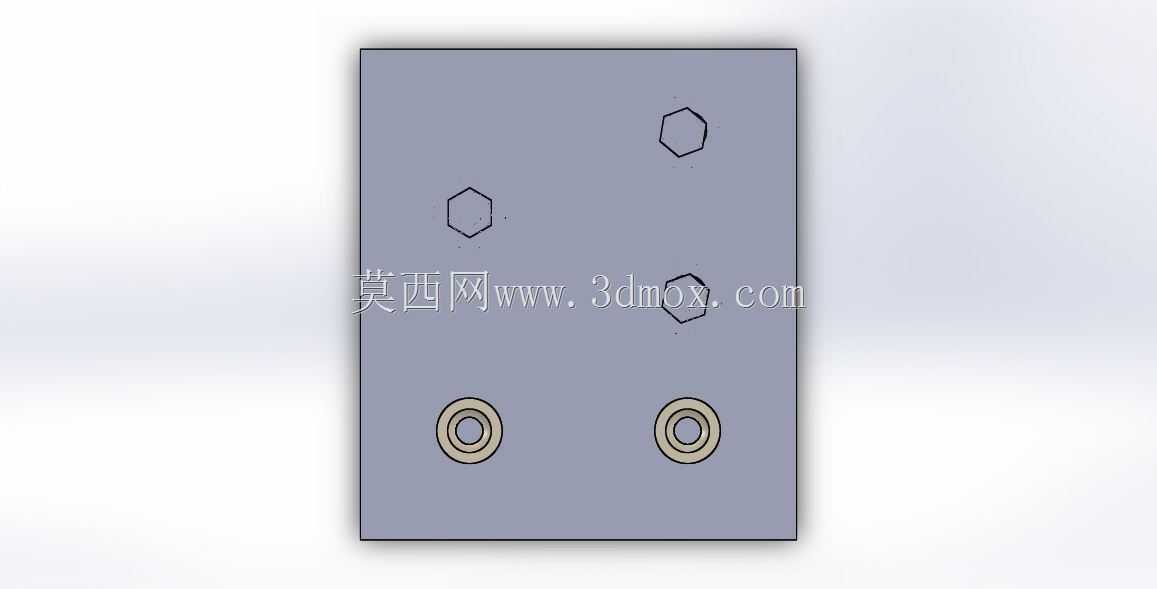

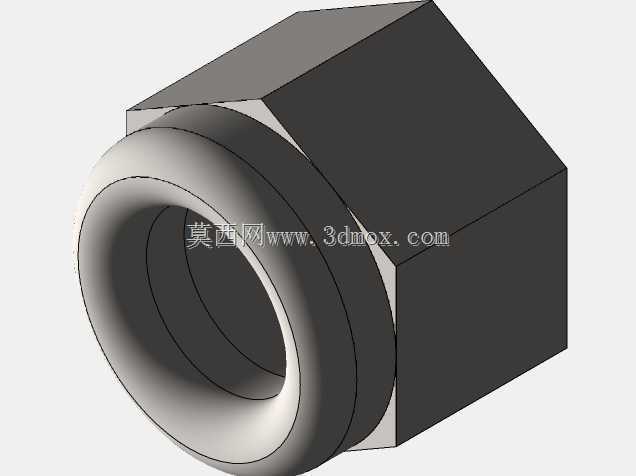

　　不需要整体更换滚轮组件，降低设备的后期使用成本。滚轮的整体外径设计为22mm，外层聚氨酯轮缘的厚度为6mm，安装时三个滚轮为一组环抱单根光轴，呈120度均匀分布，其中一个滚轮搭配偏心螺柱做预紧调节，另外两个滚轮为固定安装，这种三点环抱的结构可以自动适应光轴的微小直线度误差，即使光轴存在轻微的安装倾斜或者长期使用后的轻微形变，也能保证运动过程中滚轮始终和光轴保持贴合，不会出现卡滞或者跳动的问题。在安装边界的设计上，滚轮两侧预留了0.5mm的轴向间隙，避免安装时轮体和安装座的侧壁发生摩擦，轴承内圈突出轮体端面0.2mm，保证锁紧时压紧力直接作用在轴承内圈上，不会对轴承的滚动体造成额外的轴向压力，延长轴承的使用寿命。

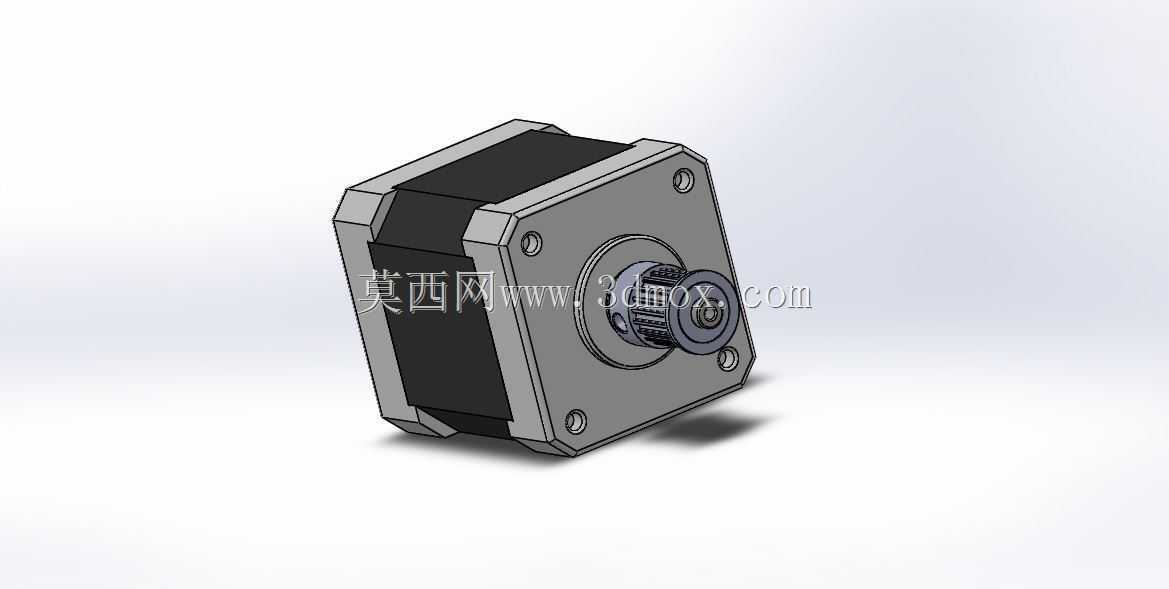

　　针对三角结构3D打印机的运动特性，该滚轮的轮体外形做了动平衡优化，径向跳动量控制在0.02mm以内，即使在每秒300mm的快速移动速度下，也不会因为滚轮自身的圆度误差带来运动振动，减少打印过程中的振纹问题，提升成型件的表面质量。和传统的直线轴承导向方案相比，这种包胶滚轮结构对光轴的清洁度要求更低，即使光轴表面附着少量打印过程中产生的塑料粉尘，也不会像直线轴承那样因为粉尘进入滚道造成卡顿或者磨损，日常维护只需要定期擦拭光轴表面即可，不需要频繁加注润滑脂，更适合桌面级设备的开放式使用环境。在结构细节处理上，轮体的聚氨酯层和内部的轴承支撑轮毂之间设计了环形卡槽，注胶成型时聚氨酯材料可以填充到卡槽内，避免长期使用后外层胶层和金属轮毂发生脱胶分离的问题，轮毂采用铝合金材质做阳极氧化处理，重量仅为5g，不会给运动轴带来额外的负载负担，能有效降低驱动电机的负载扭矩，提升设备的动态响应速度。实际装配验证中，该滚轮组件在连续1000小时的往复运动测试中，磨损量小于0.05mm，预紧力衰减率低于5%，完全满足桌面级3D打印机的长期使用需求，不管是入门级的DIY组装设备，还是量产的商用桌面级机型，都可以直接套用该结构尺寸进行配套设计，不需要额外做结构修改。
