低成本开源无创机械呼吸机结构设计

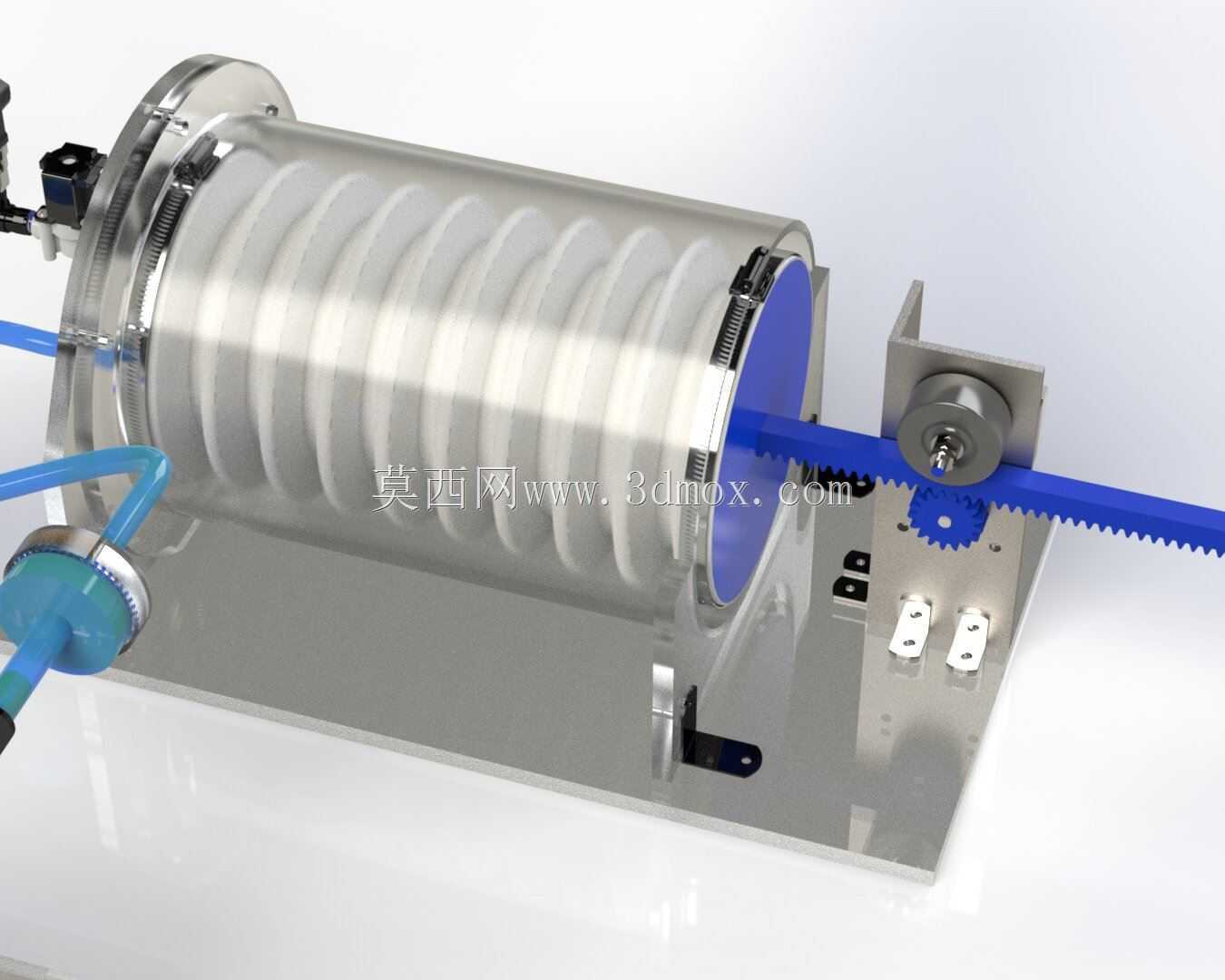

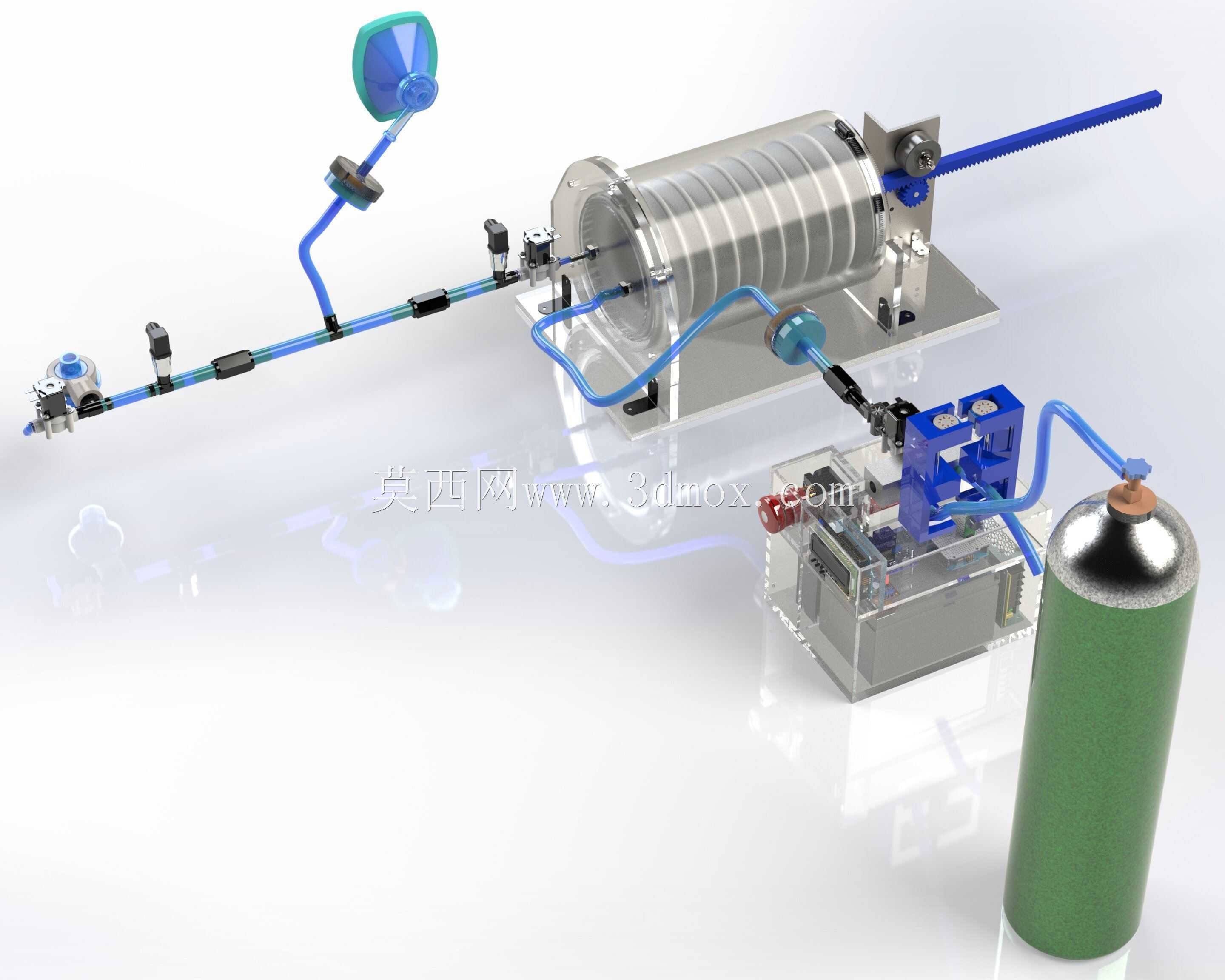

　　这套机械通气设备的三维结构，核心面向公共卫生应急场景下的呼吸支持需求，针对常规医疗设备产能不足、基层诊疗点设备缺口的实际工况做了定向优化，整套结构没有采用高端呼吸机的精密伺服阀组与定制化传感组件，全部依托通用工业级气动元件、常规机加工件搭建，能够在常规五金加工、电子装配条件下完成整机组装调试，大幅降低了生产与部署门槛。从气路布局来看，整套系统以卧式透明容腔作为核心气路混合与稳压单元，容腔外侧的环形散热/加强筋结构，既能够提升薄壁筒体的结构刚性，避免持续正压工况下筒体出现形变导致气路压力波动，也可以在长时间通气过程中，对通入的高压气体做一定程度的温度缓冲，避免低温高压气体直接通入患者端造成不适。气路输入端通过快插接头连接高压气源端，

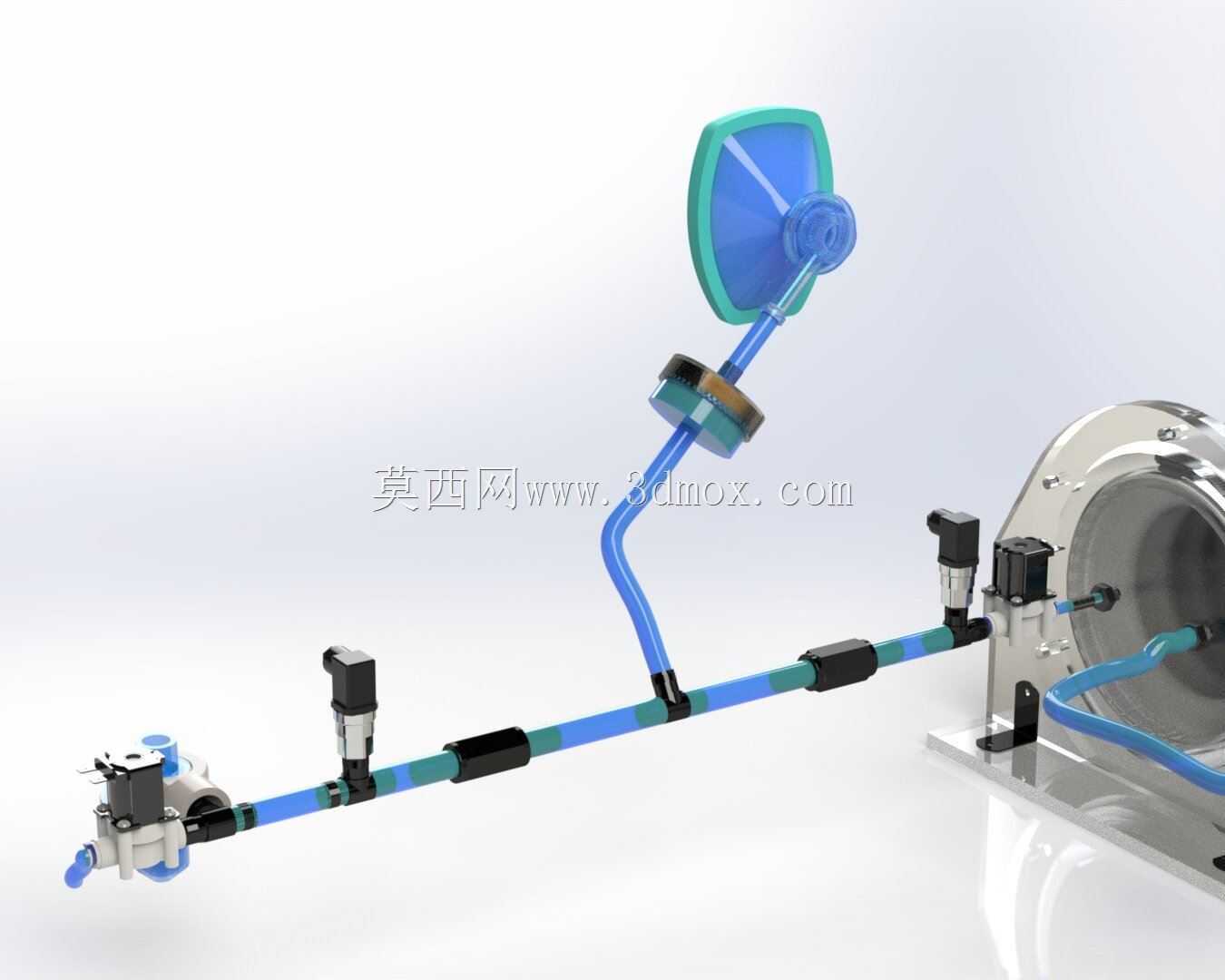

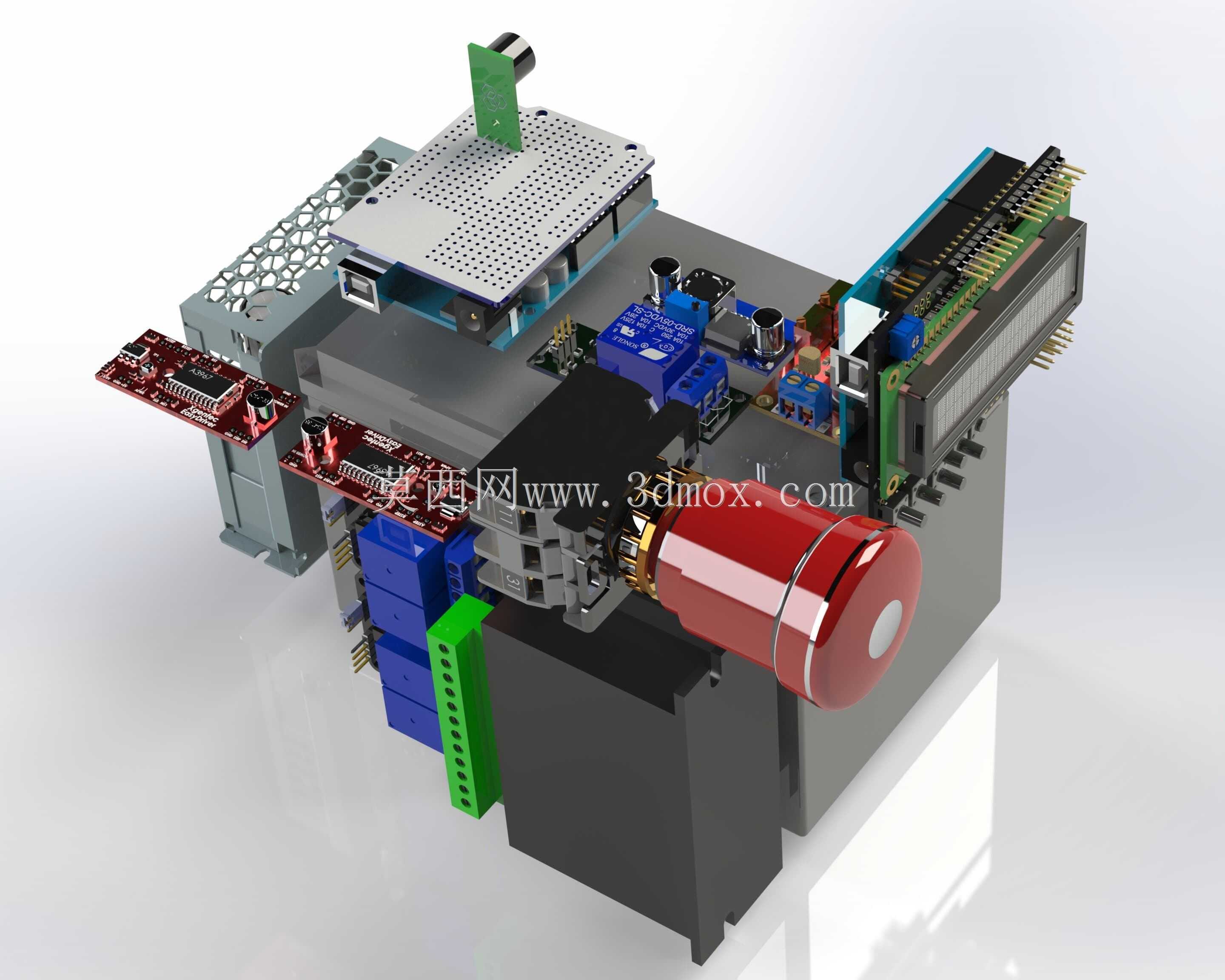

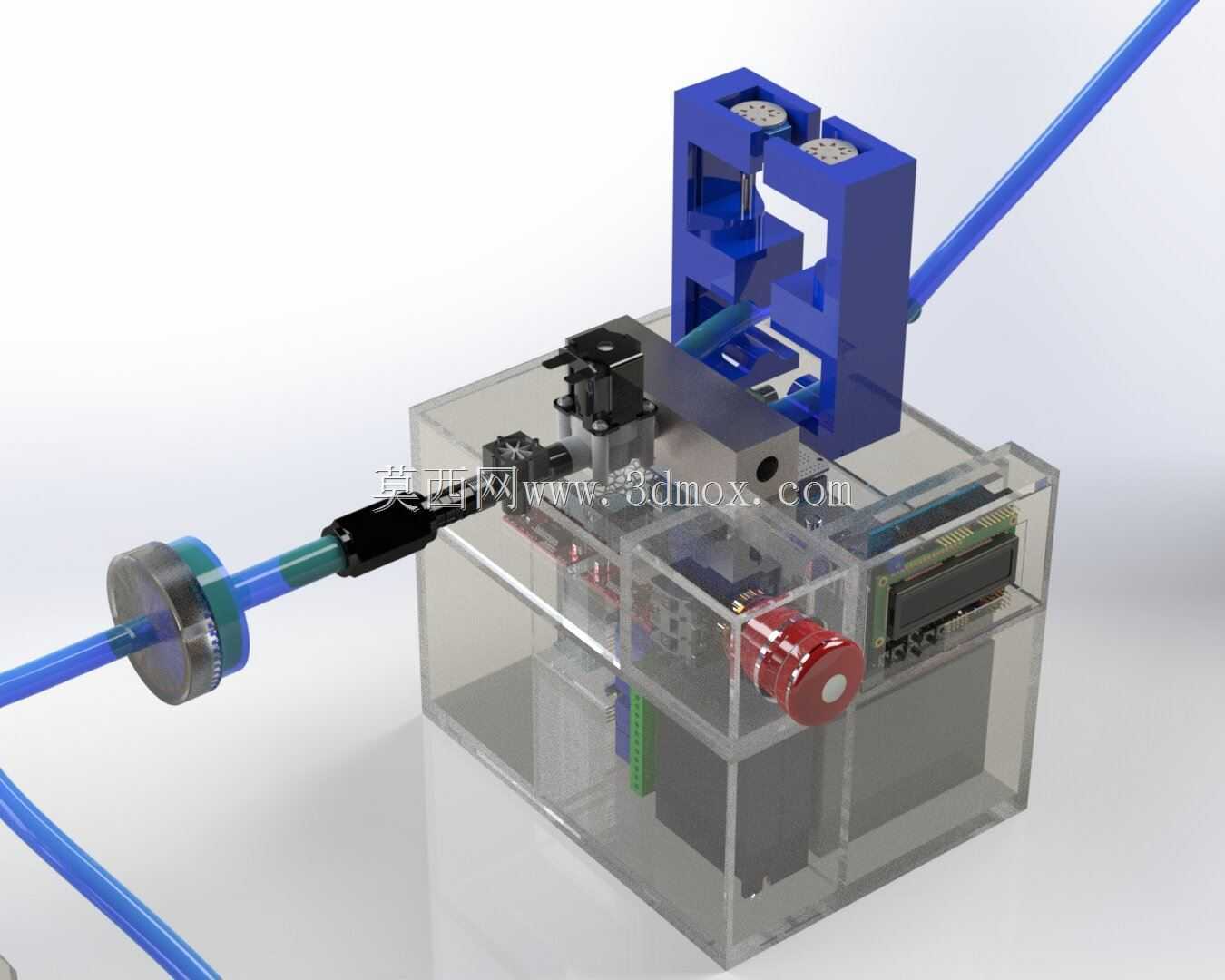

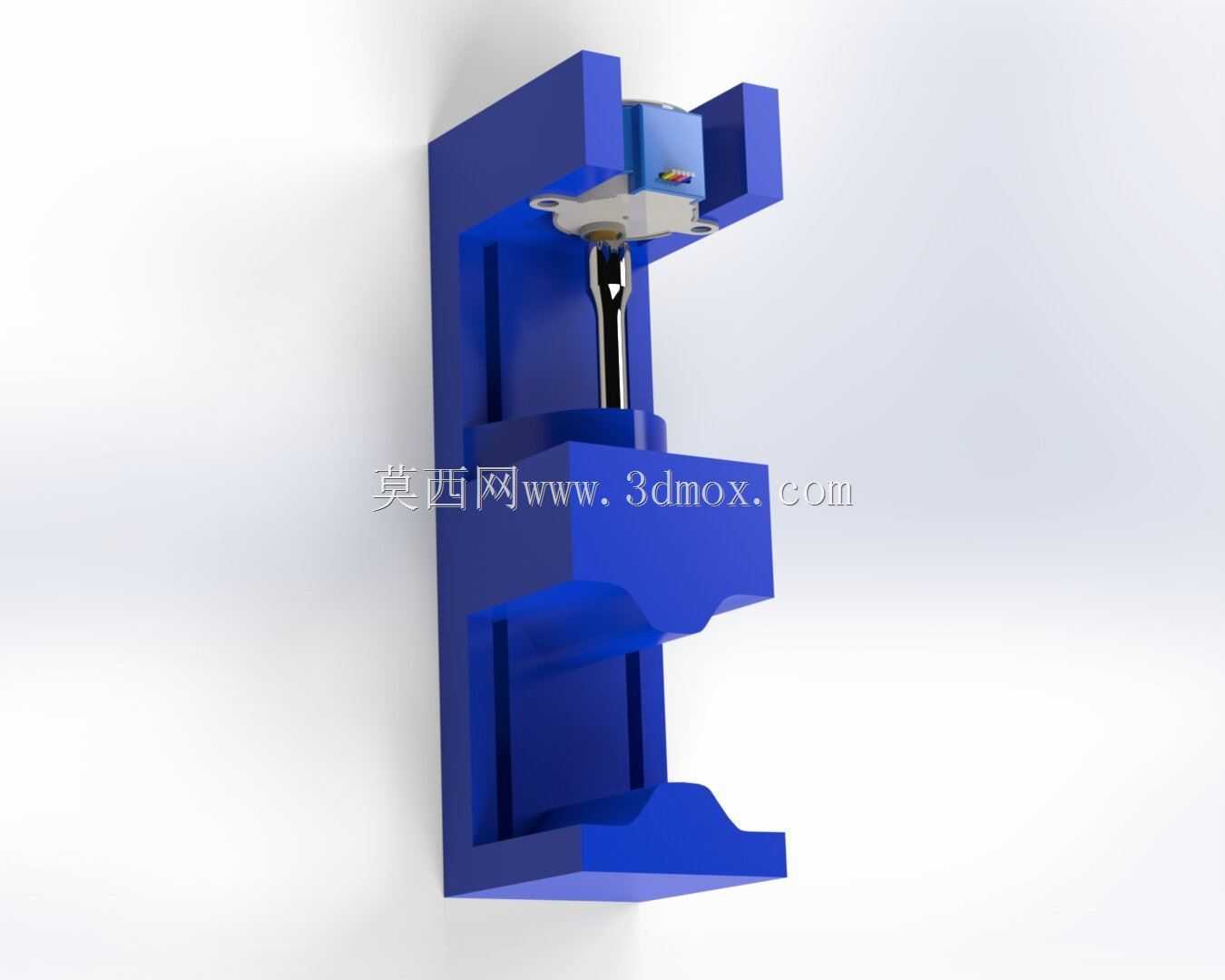

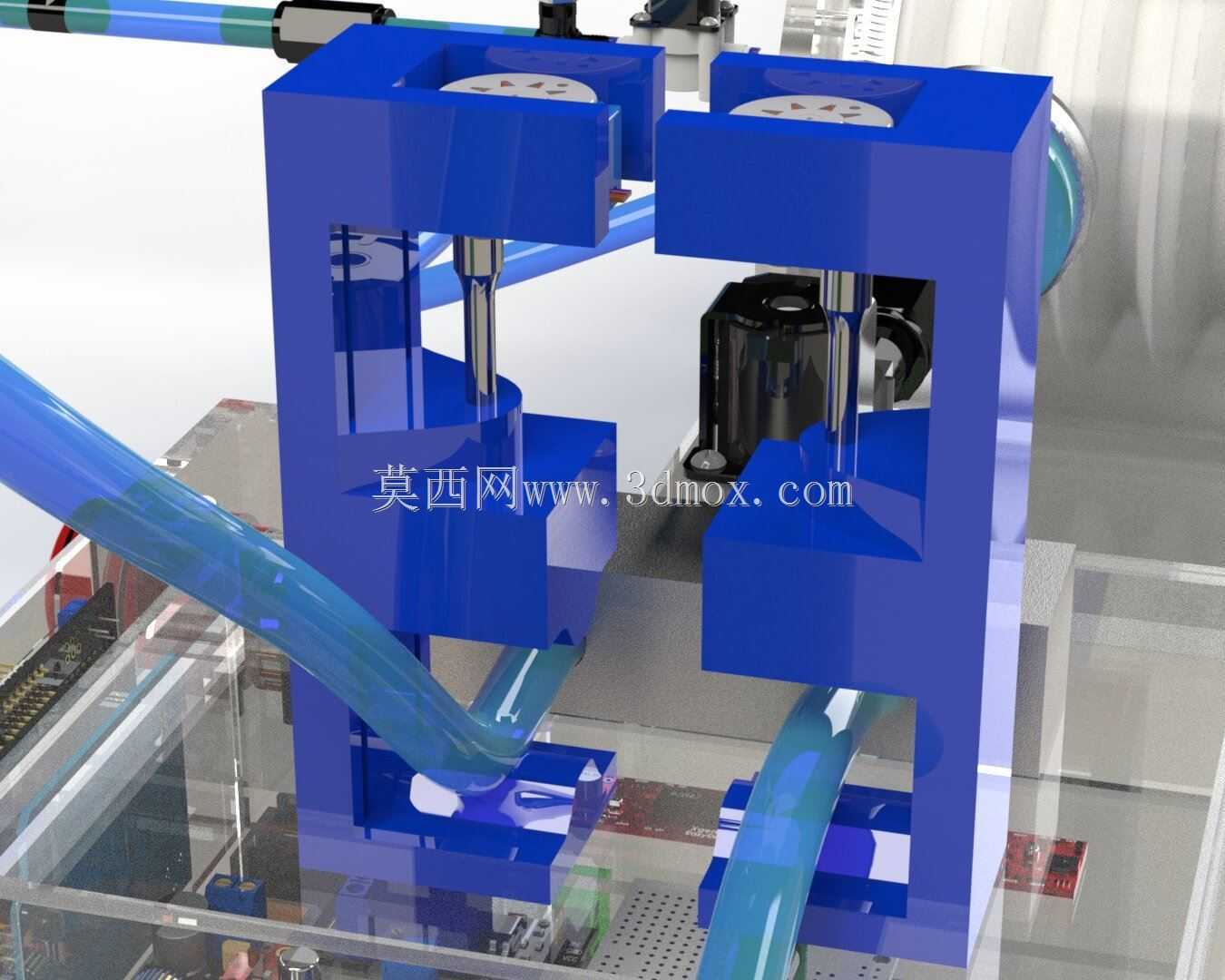

　　依次布置了手动截止阀、流量调节旋钮、压力检测取气口，所有管路采用标准气动快插接口，能够直接适配市面通用的PU气动软管，不需要定制专用管路配件，现场部署时可以快速完成管路拼接与替换。患者通气端通过可弯折定型的金属支架固定呼吸面罩接口，支架的多关节锁紧结构可以根据患者体位、面部高度灵活调整面罩位置与角度，不需要额外配置外部支架，减少了整机的配套配件需求。驱动控制部分采用模块化布局，电磁阀组、控制电路板、压力反馈组件全部集成在底部的透明亚克力安装底座上，每个功能模块都采用独立的安装位固定，接线与气路走向预留了充足的操作空间，后期维护时可以单独拆卸故障模块，不需要拆解整套气路结构。

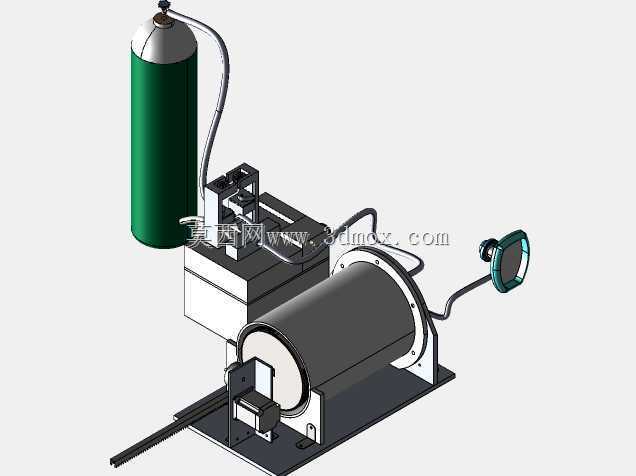

　　气源适配端同时预留了标准工业气瓶连接接口与集中供气系统对接接口，既可以在无集中供气的临时诊疗点搭配高压氧气瓶使用，也可以直接对接医院的中心供氧管路，适配不同场景的供气条件。设计过程中充分考虑了加工与装配的容错性，所有安装孔位都预留了0.2mm的装配间隙，非配合面的公差要求放宽到IT12级别，普通的数控铣床、甚至桌面级3D打印设备都可以加工大部分非金属结构件，金属承力部件采用标准铝型材与板材切割加工，不需要开模制作，能够快速实现小批量应急生产。整机的安装边界控制在长650mm、宽300mm、高400mm的范围内，底部安装板预留了四个固定孔位，可以直接固定在普通治疗床旁的工作台面上，也可以搭配简易支架固定在病床护栏上，

　　不需要占用过多的诊疗空间。气路安全层面，在靠近患者端的位置设置了独立的泄压阀结构，当气路压力超过设定安全阈值时会自动泄压，避免压力过高造成患者气道损伤，同时在气路中串联了过滤组件，能够对通入的气体做初步过滤，减少杂质进入患者气道的风险。控制部分的结构设计采用分层布局，上层为气路执行元件，下层为电路控制板，强弱电走线与气路完全分隔，避免管路漏气造成电路短路故障，所有接线端子都采用插拔式结构，装配时不需要焊接，普通操作人员按照装配指引就可以完成接线作业。整套结构没有集成复杂的触屏与专用显示组件，预留了通用传感器的安装位，可以根据实际配置需求接入压力、流量传感器，搭配开源控制固件实现通气压力、呼吸频率、吸呼比的参数调节，既可以满足基础的无创正压通气需求，也可以根据使用场景的不同扩展对应的监测功能。在结构细节上，所有与气体接触的部件都采用圆角过渡，没有卫生死角，方便使用后的消毒处理，外露的管路全部采用管卡固定，避免拉扯导致管路脱落，操作端的调节旋钮全部设置在设备正面靠近操作人员的一侧，医护人员在床旁就可以完成所有参数的手动调节，不需要侧身或者移动设备位置。
