移动式真空挤奶设备结构设计

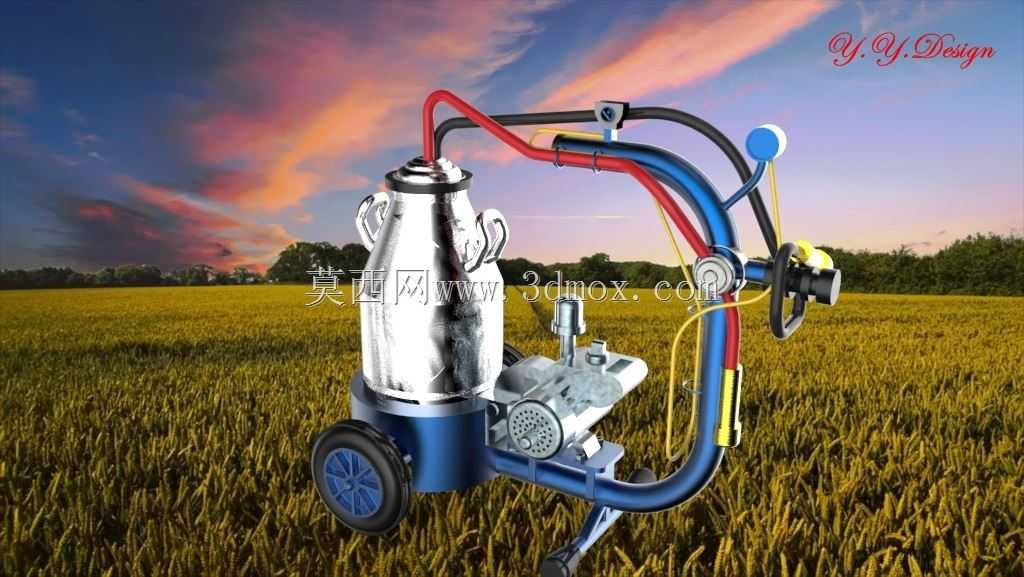

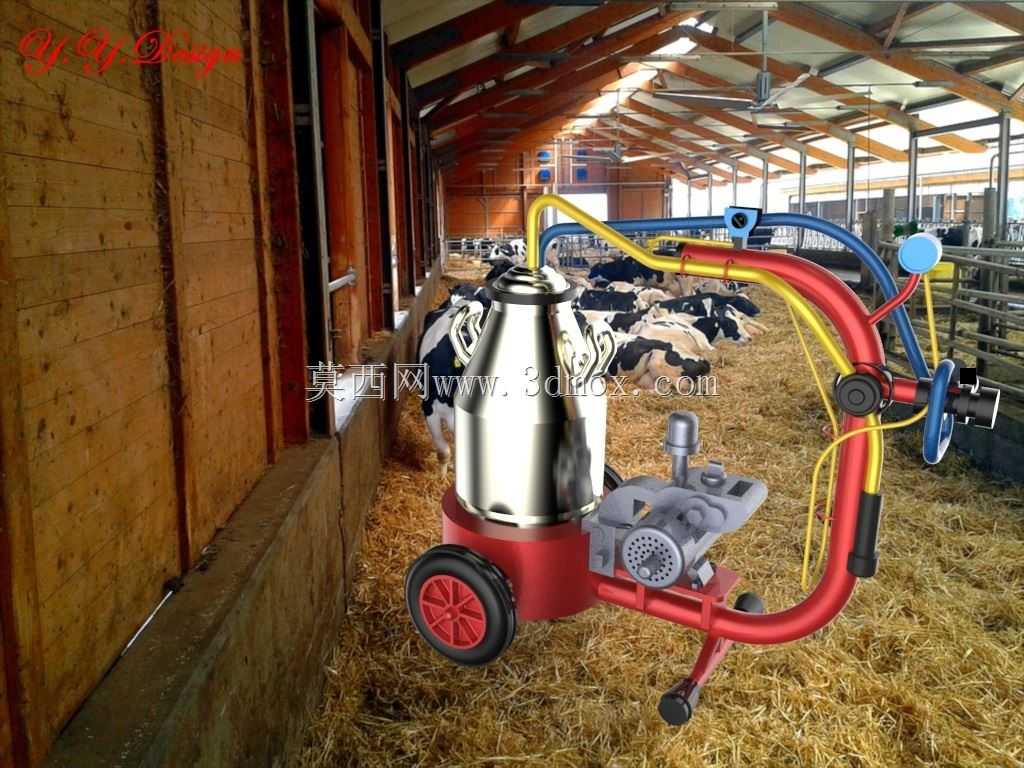

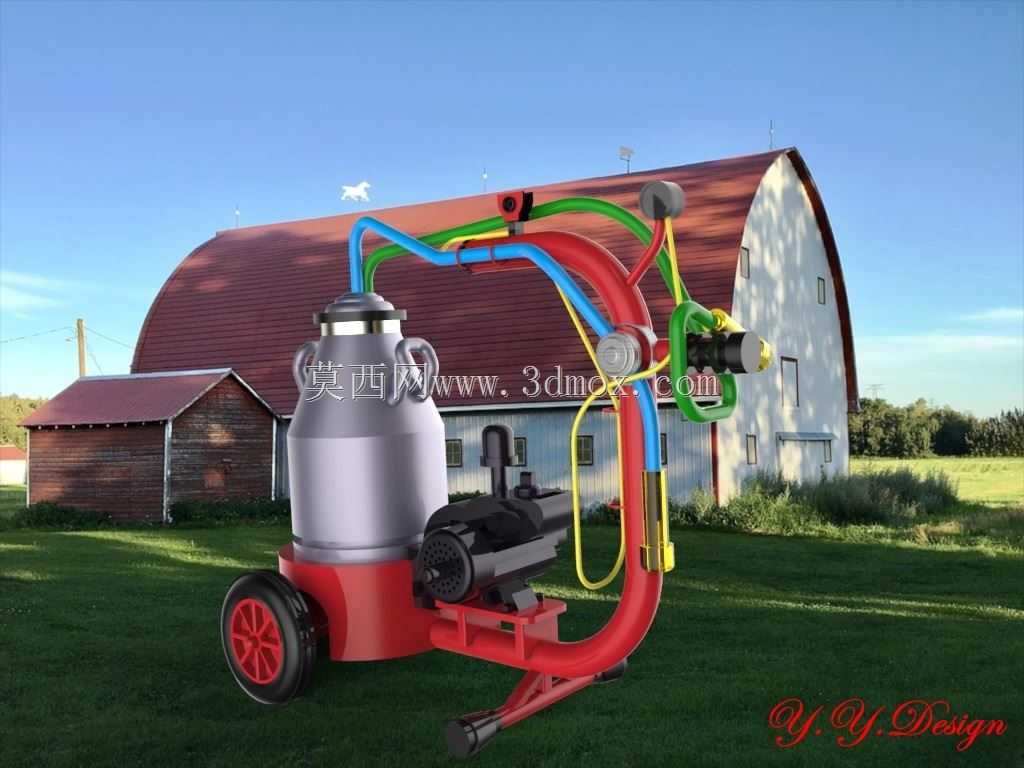

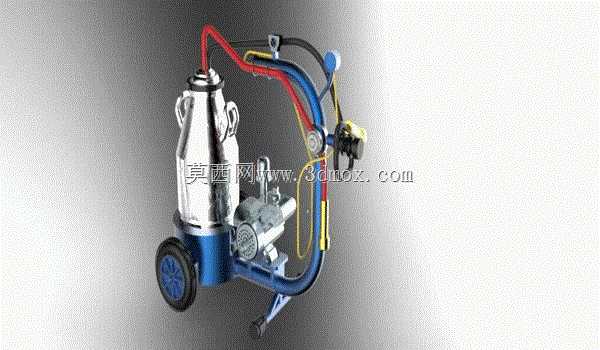

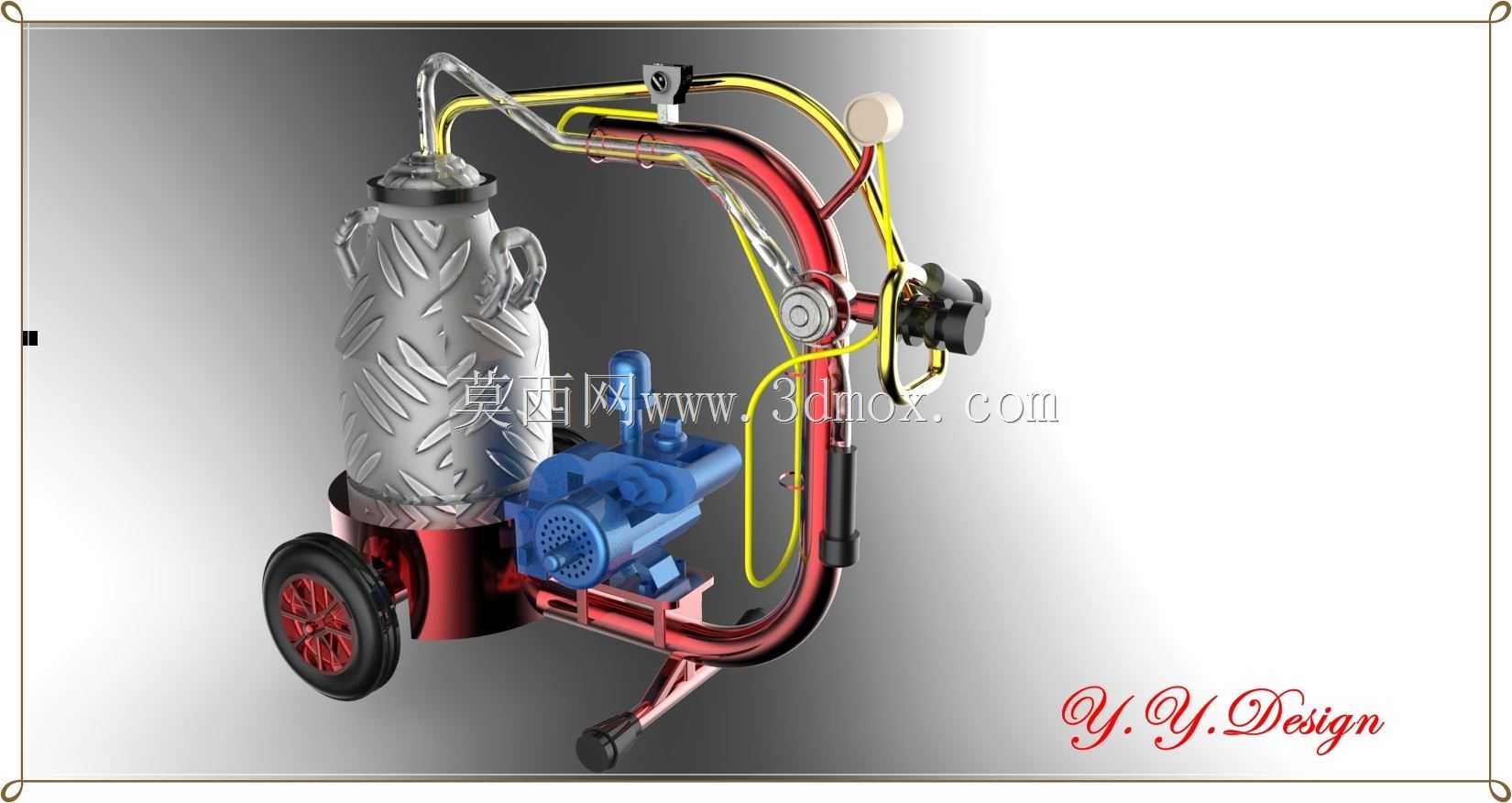

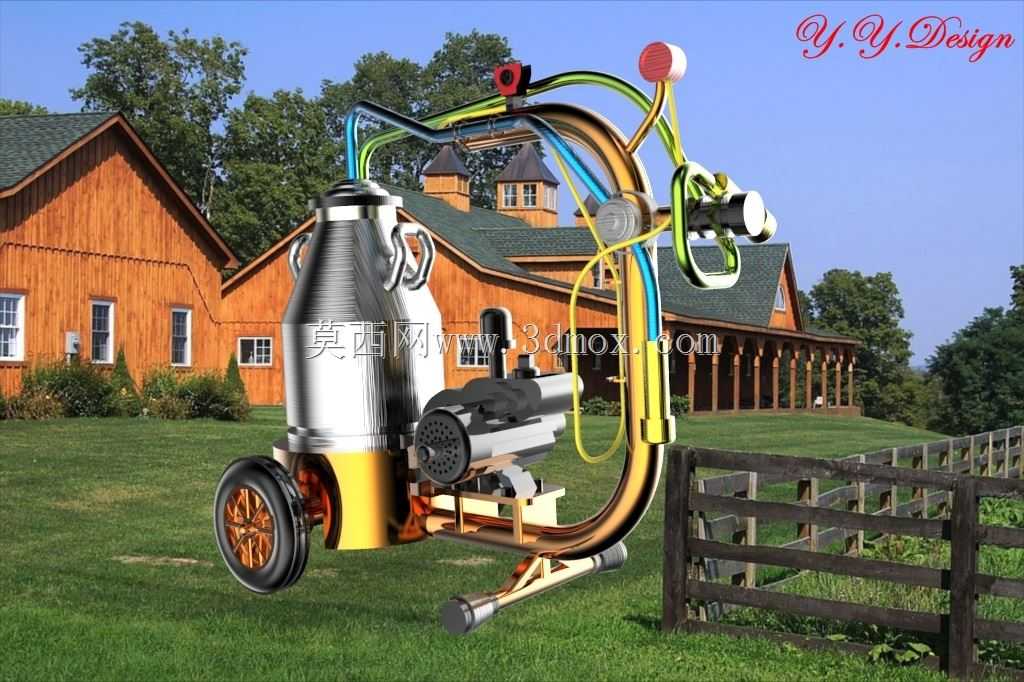

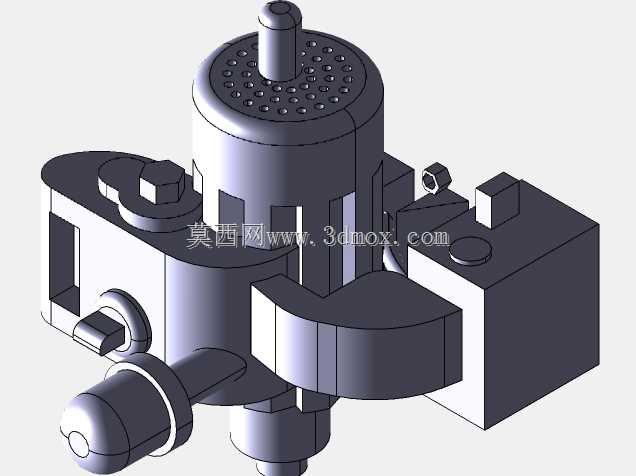

　　这款移动式挤奶设备的三维结构设计，完全贴合中小型牧场、家庭散养户的实际挤奶作业场景，区别于大型牧场的固定式挤奶台，它不需要预埋管线、固定安装位，可在牛舍、挤奶通道、散养放牧点之间灵活转场，适配存栏量在10-30头规模的养殖主体日常作业需求，也可作为大型牧场挤奶台故障时的应急补位设备使用。设备核心作业逻辑是通过真空发生单元产生稳定负压，配合脉动器形成交替的吸放节拍，模拟犊牛吮吸的动作节奏，既保证乳汁顺利吸出，也避免持续负压造成乳头损伤，相比传统人工挤奶，作业效率可提升3-4倍，同时减少人工接触带来的奶源污染风险。从结构布局来看，整机采用一体化集成设计，下部为带单行走轮与支撑脚的机架底座，真空发生泵、驱动电机、

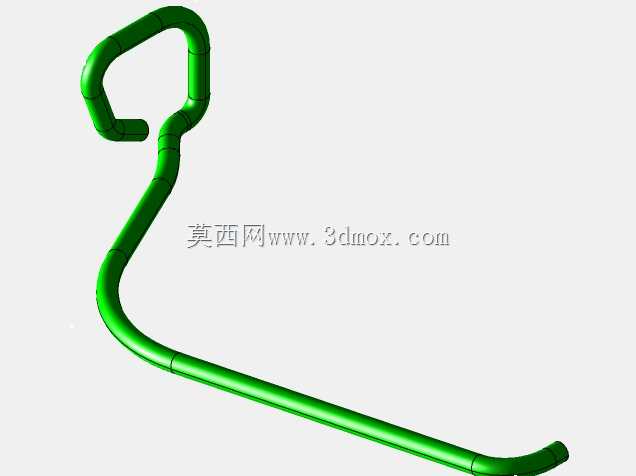

　　脉动调节组件全部集成在底座安装位上，重心集中在轮轴附近，单人即可通过上部的弧形推扶管完成转向、推移动作，停靠作业时放下前部支撑脚即可保证整机稳定，不会因奶桶重量变化、管路拉扯出现侧翻。中部为食品级不锈钢材质的储奶桶，桶身采用大圆弧过渡设计无清洁死角，桶盖集成了真空接口、乳汁导流接口、泄压阀组件，挤奶过程中乳汁通过导流管直接进入密闭奶桶，全程与外界环境隔绝，桶身两侧的冲压式提手方便满桶状态下的搬运倾倒，桶身与底座之间设置有橡胶减震垫，既可以缓冲泵组运行产生的振动传递，避免奶液过度震荡产生泡沫，也能减少作业过程中的结构异响。上部的管路布局做了分层梳理，真空主管路采用硬质金属弯管成型，沿着推扶管弧度布置，避免软管弯折造成的气路堵塞，

　　脉动气管、输奶软管采用快插接头与主管路、奶杯组连接，日常拆卸清洗、更换易损件不需要额外工具，奶杯组的挂接座设置在推扶管侧面，作业间隙可直接将奶杯组挂在机身，不需要额外放置，减少奶杯衬垫接触地面造成污染的概率。设计过程中重点考量了作业边界尺寸，整机宽度控制在450mm以内，可顺利通过牛舍内600mm宽的饲喂通道，高度控制在1200mm以内，推移过程中不会碰到牛舍内的喷淋管线、饲槽边沿，推扶管的握持高度设置在900mm，符合成年人立姿操作的舒适施力角度，长时间推移作业不会产生明显的腰部疲劳。功能细节上，真空调节旋钮设置在推扶管的握持区域附近，作业人员站在操作位伸手即可调整负压参数，不需要弯腰操作，泄压阀设置在奶桶盖顶部，

　　挤奶完成后可先按压泄压阀平衡桶内压力，再拆卸奶杯组，避免负压骤变造成的乳头损伤。气路系统中设置了稳压腔，可抵消泵组运行产生的负压波动，保证四个奶杯的负压值稳定在合理区间，不会出现单杯吸力过大或不足的情况。所有与乳汁接触的部件都采用快拆结构设计，输奶管、奶杯衬、奶桶盖都可以徒手拆解，方便每次作业后进行清洗消毒，符合生鲜乳生产的卫生要求。机架的金属焊接部位全部做了圆弧打磨处理，没有尖锐棱角，避免转场作业时刮碰牛体、刮伤操作人员，行走轮采用实心橡胶材质，适配牛舍内的水泥地面、垫料地面、牧场内的砂石路面，推行过程中噪音小，不会惊扰牛群造成应激反应。从建模逻辑来看，整机采用自底向上的装配思路，先完成核心功能部件的参数化建模，再根据人机操作尺寸、部件干涉检查结果调整机架、管路的布局，所有运动部件都预留了合理的装配间隙，比如泵组与机架的连接位预留了减震垫的压缩量，管路接头处预留了密封件的安装空间，奶杯挂接座的位置经过反复调整，保证挂取奶杯时管路不会出现过度弯折。整机的安装边界不需要额外的固定基础，只要是平整的硬质地面即可停靠作业，外接电源即可启动运行，不需要配套复杂的管线工程，对于养殖场地的适配性极强。
