面向公共卫生应急场景的简易机电呼吸机结构设计

　　这款机电呼吸机的结构设计，核心瞄准突发呼吸道传染病大规模暴发时的医疗资源挤兑场景，当常规商用呼吸机产能不足、基层医疗机构与临时收治点缺乏专业生命支持设备时，可作为快速补位的应急通气装备，为低氧血症、呼吸衰竭患者提供可控的机械通气支持，替代人工手动按压球囊的低效通气方式，降低医护人员的职业暴露风险与工作强度。

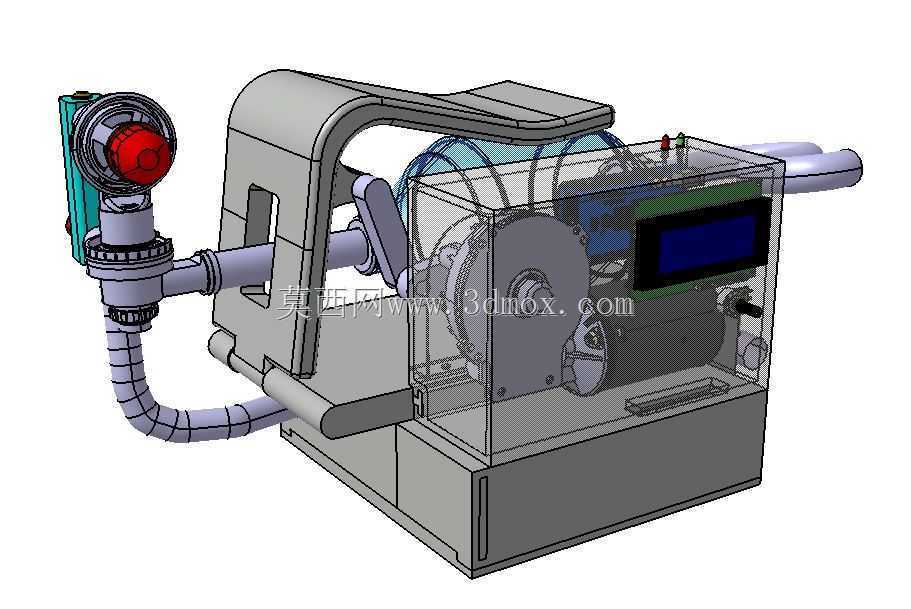

　　从功能特性来看，整套结构采用模块化分区布局，左侧外置的通气接口组件集成了可调压力阀与快插接头，可直接适配标准呼吸管路与人工气道接口，接口处的红色调压旋钮可在0-60cmH₂O范围内无级调节气道峰压，避免压力过高造成患者气压伤，也能防止压力不足无法实现有效肺泡通气。中部的曲柄连杆传动机构是整套设备的动力输出核心，通过偏心轮将电机的旋转运动转化为直线往复运动，驱动风囊组件规律压缩舒张，实现定容式通气输出，传动部位的铰接点全部采用自润滑衬套，无需频繁加注润滑脂即可满足长时间连续运转需求，适配应急场景下维护条件不足的使用环境。右侧的控制仓采用透明PC材质外罩，既可以直观观察内部电路板、显示屏与气路组件的运行状态，也能起到防尘防泼溅的防护作用，外罩与底座采用卡扣式连接，无需专用工具即可快速开盖检修，控制仓侧面预留的扩展接口可外接氧源、血氧监测模块，拓展设备的使用场景。

　　设计思路上全程围绕易制造、低成本、高可靠性三个核心原则展开，所有结构件优先采用常规工业标准件与易加工的板材、型材，非核心承力部件可采用3D打印、激光切割等快速成型工艺制作，无需高精度五轴加工设备即可完成整套样机的生产装配，大幅压缩生产周期与制造成本，适合在供应链受限的应急场景下快速量产。气路设计上尽可能减少冗余管路与接头，降低气路泄漏风险，传动结构做了过载保护设计，当气道阻力超过安全阈值时，传动机构会自动打滑空转，避免对患者肺部造成损伤，同时触发声光报警提示医护人员排查管路堵塞、气道痉挛等异常情况。

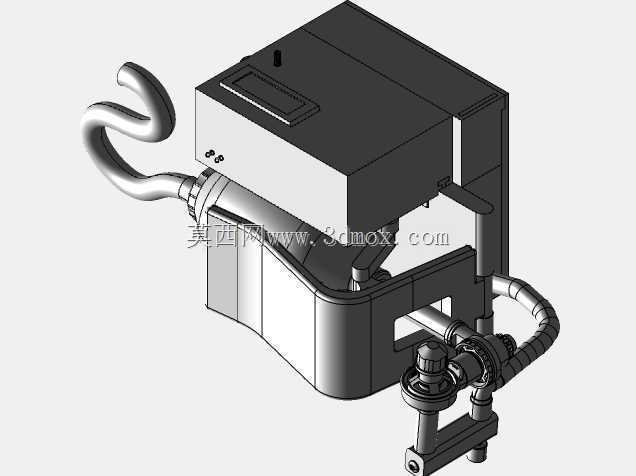

　　从安装边界与外形尺寸来看，整套设备采用台式布局，底座为平整的矩形钣金结构，底部预留四个防滑橡胶脚垫安装位，可直接放置在治疗车、病床旁的床头柜或临时搭建的治疗台面上使用，无需额外的固定支架，整机横向宽度控制在350mm以内，纵向深度280mm，整体高度320mm，占用台面空间不足0.1㎡，在临时收治点床位密集的场景下也不会占用过多操作空间。设备总重量控制在8kg以内，侧面预留的隐藏式提手可支持单人手提转运，适配方舱医院、临时隔离点之间的设备快速调度需求。进气端的过滤组件采用标准通用的HEPA滤棉安装位，可直接替换市面上常见的呼吸机滤材，无需定制专用配件，降低应急状态下的耗材补给难度。

　　整套结构在设计时充分考虑了非专业医护人员的操作门槛，所有调节部件都做了明显的档位标识与限位结构，避免误操作导致参数设置偏差，显示屏采用大字体显示界面，可直观展示通气频率、潮气量、气道压力等核心参数，无需复杂的菜单操作即可快速完成参数设置，在医护人员不足的应急场景下，经过简单培训的辅助人员也可操作设备开展基础通气支持。
