共享呼吸器配套流量控制阀结构设计

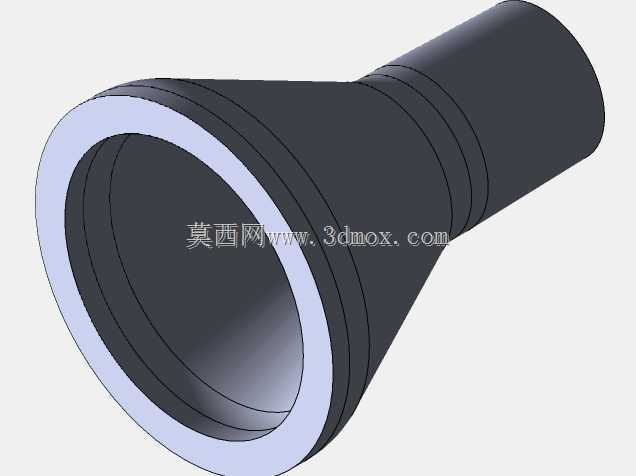

　　这款流量控制阀主要应用于公共卫生应急场景下的共享呼吸支持设备气路管控环节，在多用户共用呼吸支持主机的场景中，承担单支路气路的通断与流量调节功能，避免不同支路之间的气流干扰，保障每个使用者的供气参数稳定。从实际使用场景出发，该阀的设计优先考虑快速拆装与无额外工具装配需求，整体采用对称式回转结构，上下两端为标准等径外插接口，可直接匹配常规呼吸管路的内径尺寸，接口外壁做了微小的锥度过渡，插入管路后可依靠橡胶管路的自身弹性实现密封，无需额外配置密封件或卡箍结构，适配应急场景下快速搭建呼吸支持回路的需求。

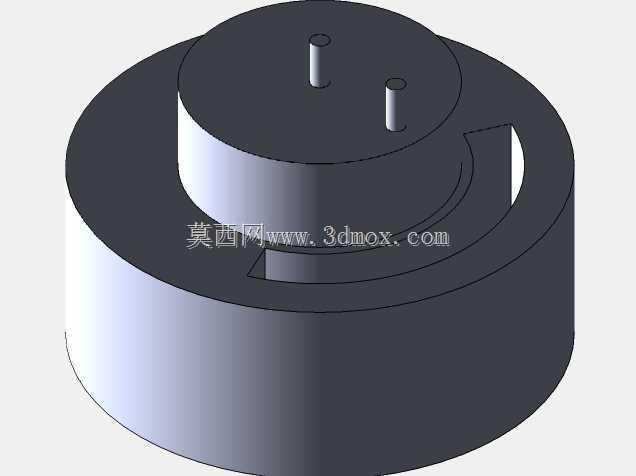

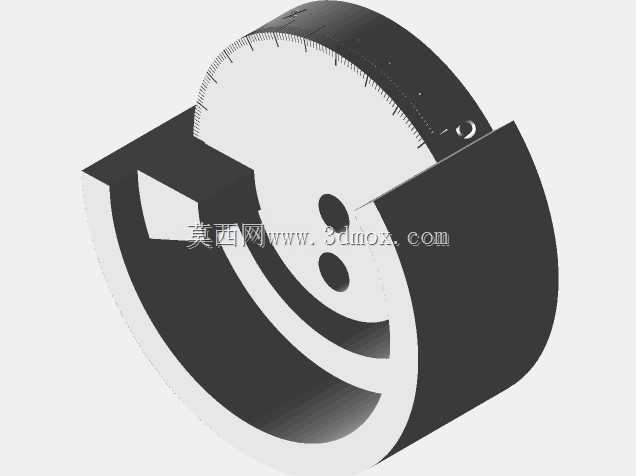

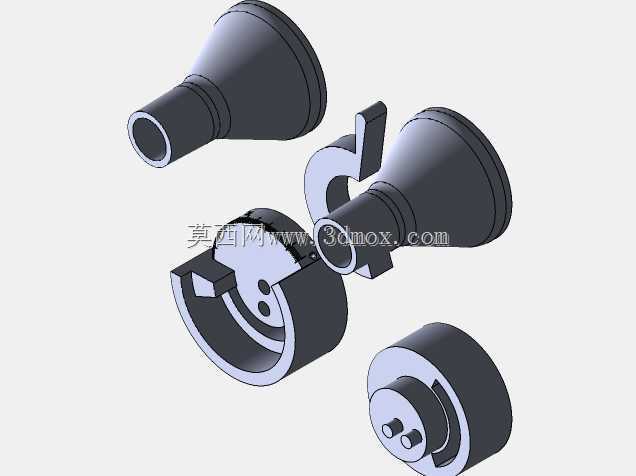

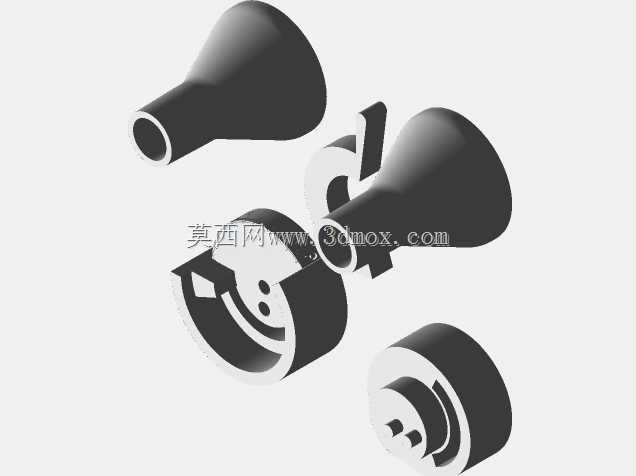

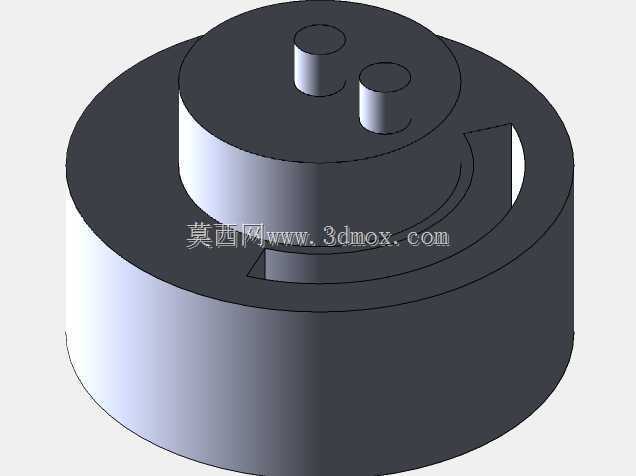

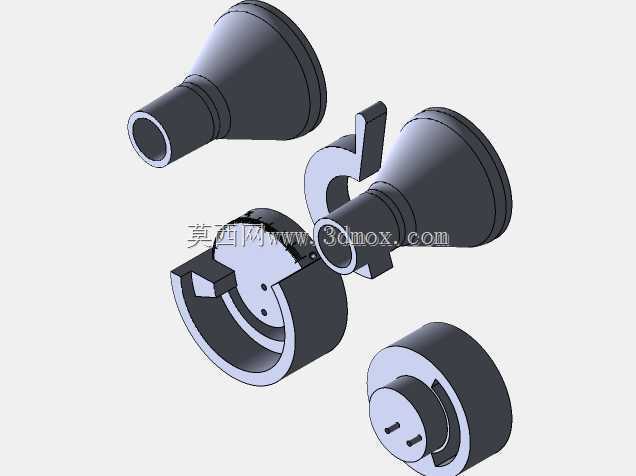

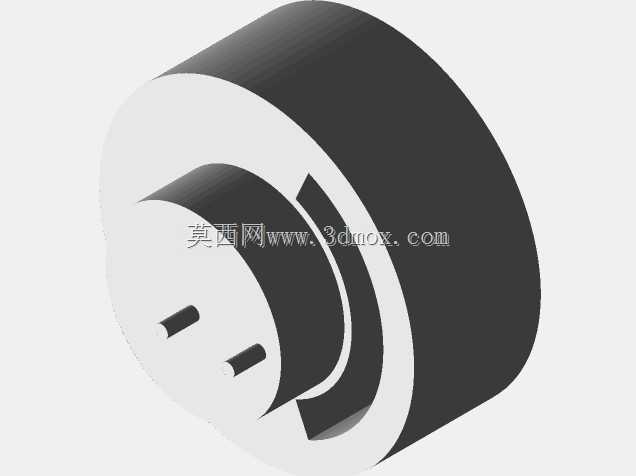

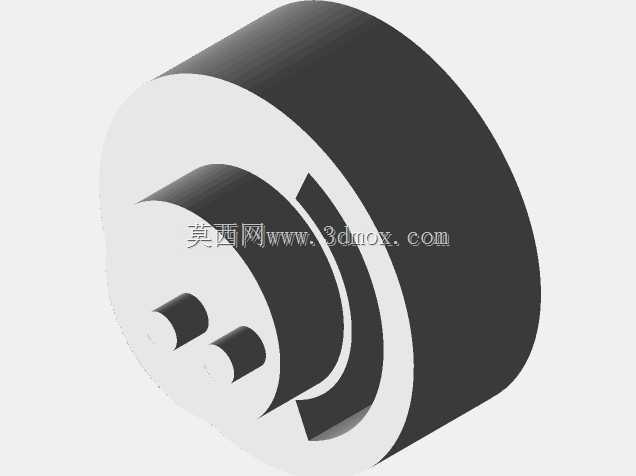

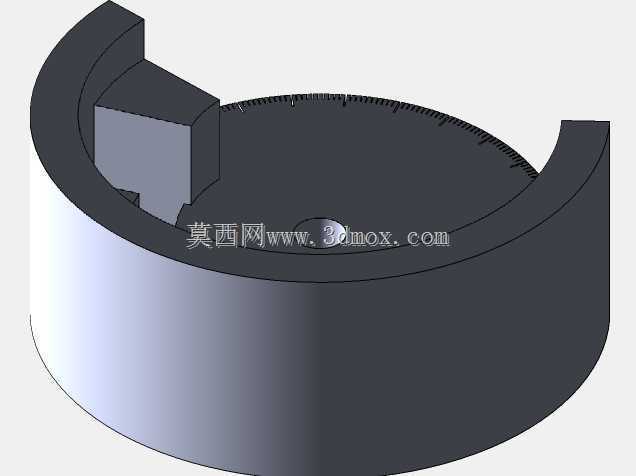

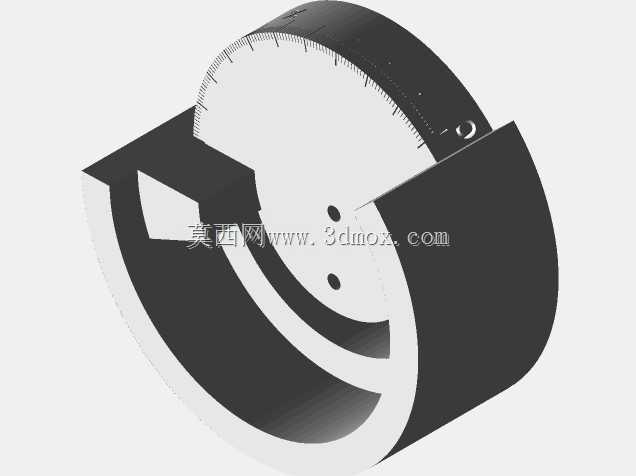

　　阀体整体分为上下两个对合的壳体结构，中间为阀芯容置腔，两侧伸出的锁止凸耳为快装结构，上下壳体对位后旋转特定角度即可通过凸耳实现轴向锁止，不需要额外的紧固件，在应急物资生产环节可大幅提升装配效率，同时降低对装配工装的依赖。设计时特意在阀体内腔预留了销钉定位结构，该结构并非用于长期固定，而是在装配过程中为阀芯提供周向定位基准，确保阀芯的节流槽与阀体进出气口的对位精度，避免装配错位导致的流量调节偏差，待阀芯位置确认、上下壳体锁止到位后，该定位结构不参与后续的工作受力，也不会对气路通流造成阻碍。

　　关于阀体各部件的连接固定，考虑到应急生产时可能存在的供应链波动，设计时兼容两种粘接方案：若有常规工业强力胶，可直接在上下壳体的对合缝处涂胶实现密封与固定；若强力胶供应不足，可采用强力胶混合碳酸氢钠的快速固化配方，粘接后数秒即可达到结构强度，满足快速量产的需求。需要特别注意的是，两侧锁止凸耳的钩状配合面在粘接时必须做避胶处理，该位置为活动锁止面，若胶液渗入会导致锁止结构卡滞，无法实现快速拆装更换的功能。

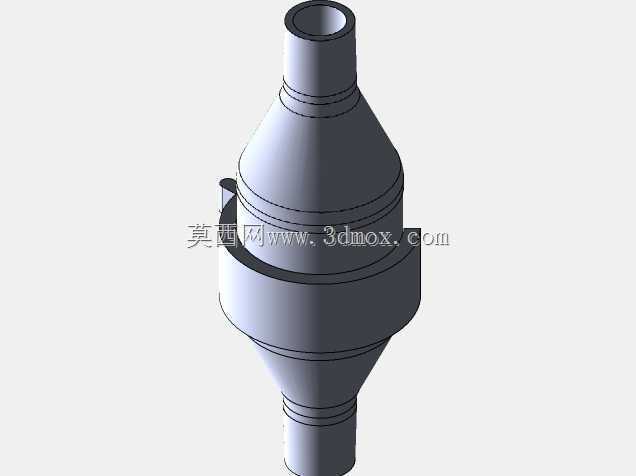

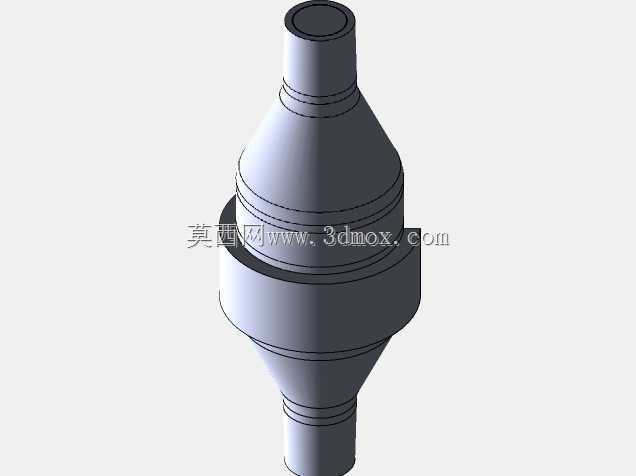

　　从安装边界来看，阀体整体最大外径位于中间壳体的对合法兰位置，轴向总长度控制在常规呼吸回路的阀件安装空间范围内，安装后不会与周边的管路固定件、湿化装置等部件产生干涉。气路通流截面经过核算，在常规呼吸支持的供气压力范围内，全开状态下的气阻远低于临床允许的最大气阻阈值，不会增加使用者的呼吸做功；调节状态下可通过阀芯的转动改变节流面积，实现从全闭到全开的无级流量调节，可根据不同使用者的需求调整单支路的供气流量，适配不同体重、不同病情程度的使用者的供气参数要求。

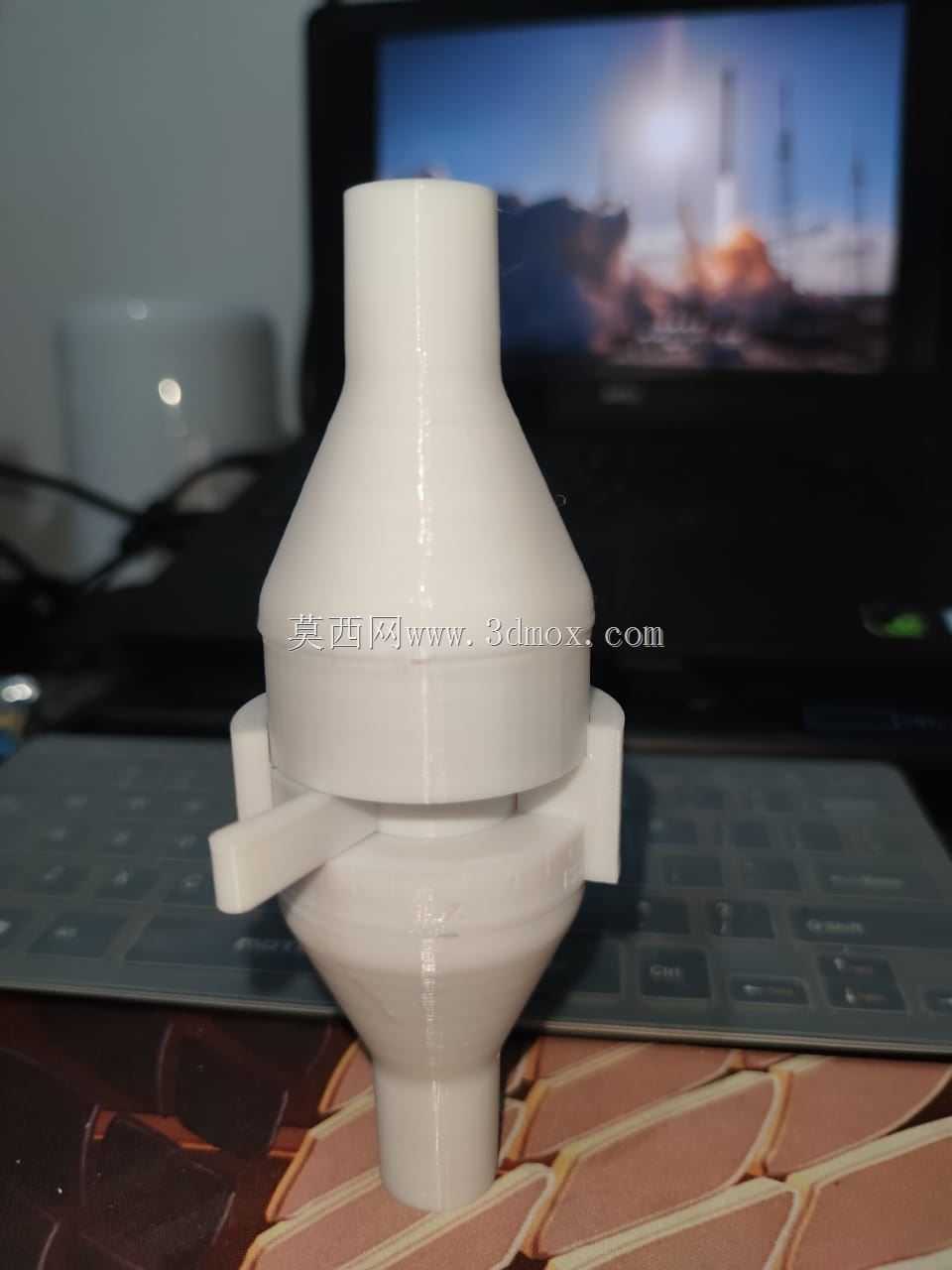

　　在结构细节处理上，阀体内腔所有转角位置都做了大圆弧过渡，没有直角死角，一方面可以降低气路湍流产生的噪音，另一方面也减少了内腔的污染物附着位点，若有条件进行消毒处理，也可避免消毒残留积液在死角位置积存。阀体的外表面没有尖锐凸起，所有棱边都做了倒钝处理，在临床搬运、管路调整过程中不会划伤医护人员的防护手套，也不会勾挂周边的防护敷料。上下壳体的对接缝位置设计了微小的止口结构，即使不涂胶，也可实现初步的径向定位与基础密封，在应急测试阶段可以直接徒手装配进行通气测试，不需要提前粘接，方便快速验证气路参数，待参数调试确认后再进行粘接固定，减少试制阶段的零件浪费。

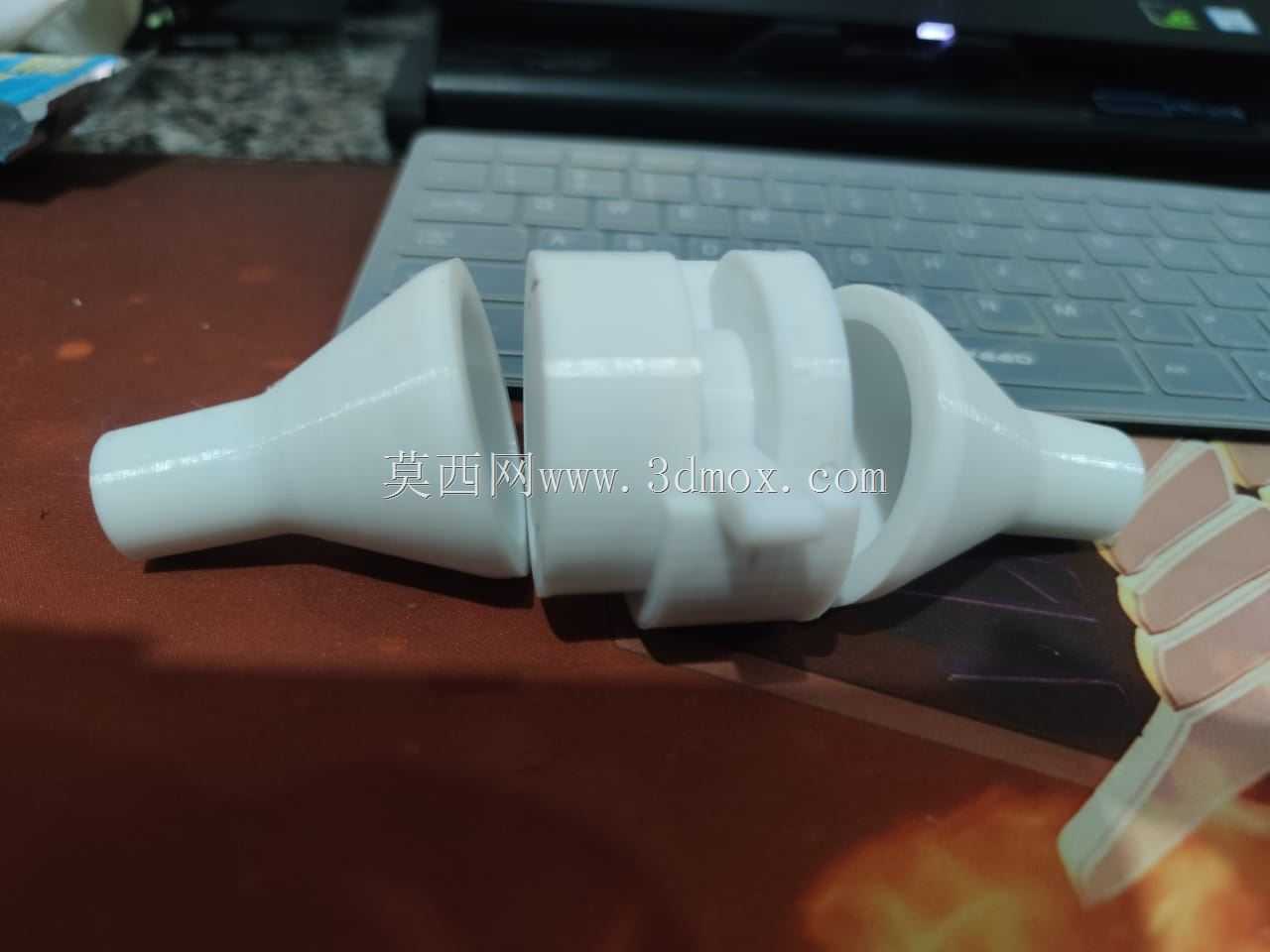

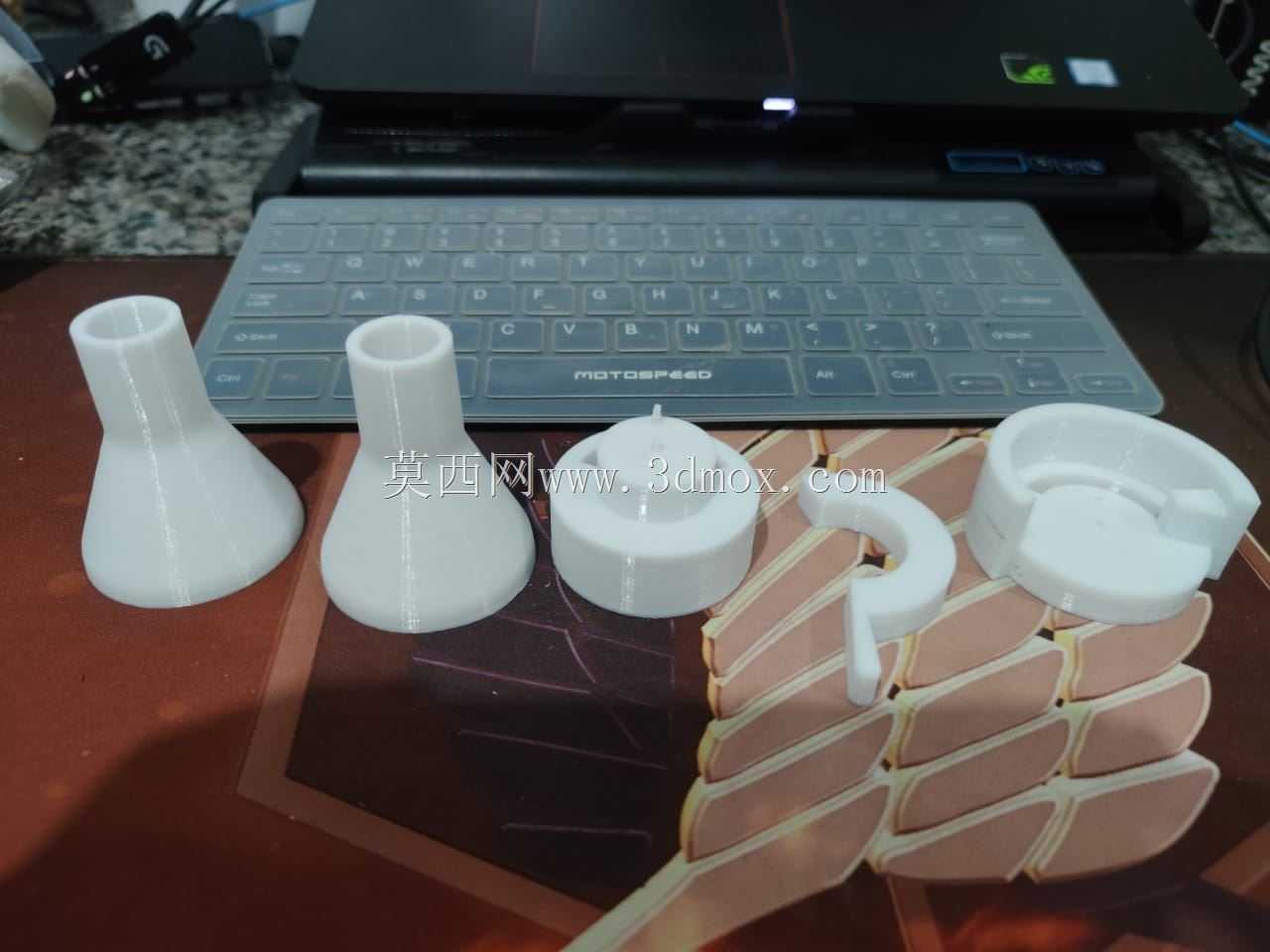

　　考虑到3D打印快速生产的适配性，整个阀体的所有结构都采用无倒扣设计，打印时不需要添加支撑结构，无论是FDM工艺还是光固化工艺都可以直接打印成型，打印完成后只需要去除少量的打印层纹毛刺即可投入装配，不需要额外的机加工工序，可在短时间内实现大批量快速生产，适配公共卫生事件暴发时的应急物资缺口需求。阀芯的转动阻尼经过结构优化，依靠上下壳体对合后的预紧力提供合适的转动阻力，既不会因为呼吸管路的拉扯导致阀芯位置变动改变流量，也不会因为阻尼过大导致医护人员调节时操作费力，佩戴双层防护手套也可轻松完成流量调节操作。
