适配树莓派3A的OCTOPRINT紧凑型安装盒

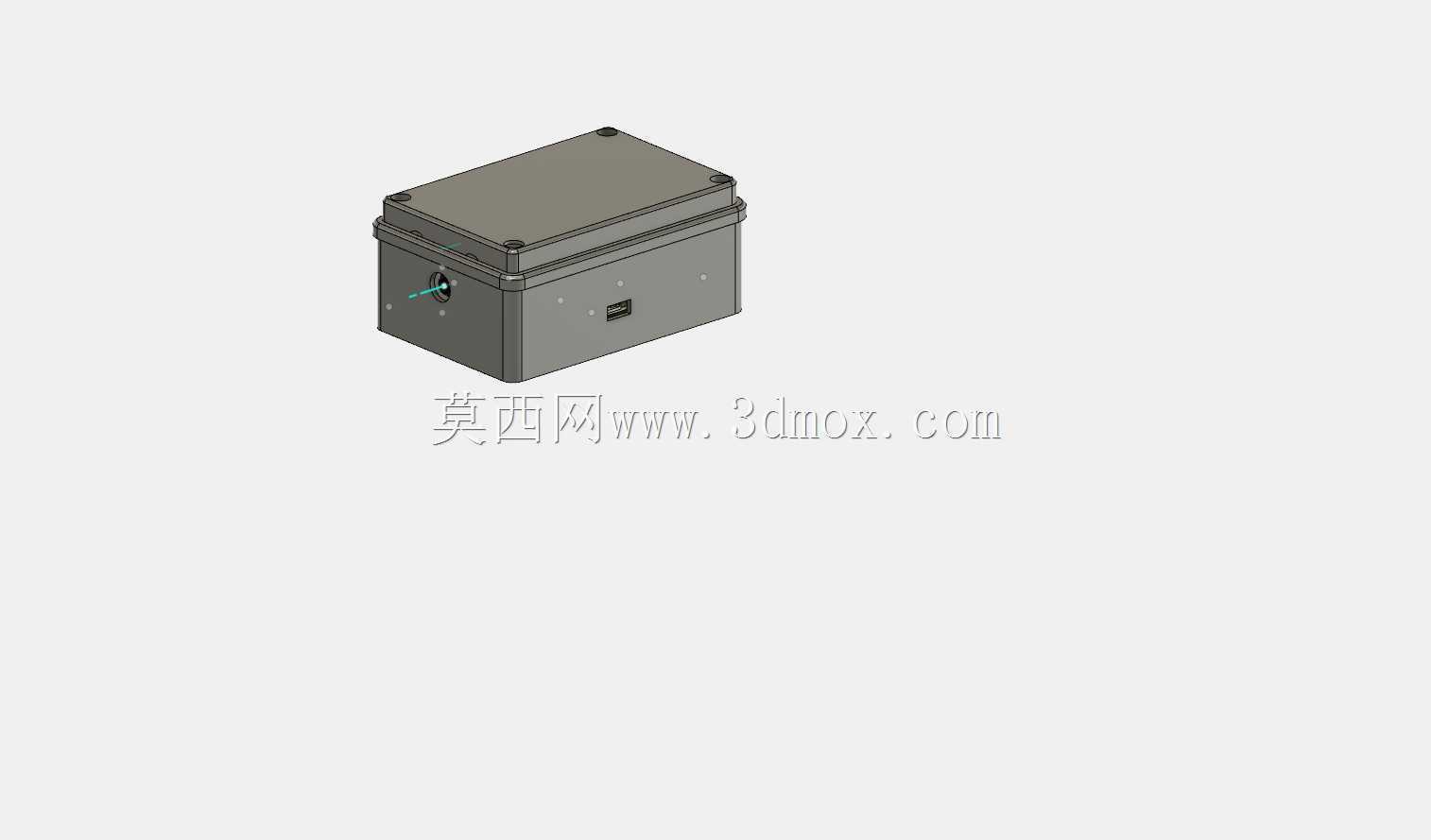

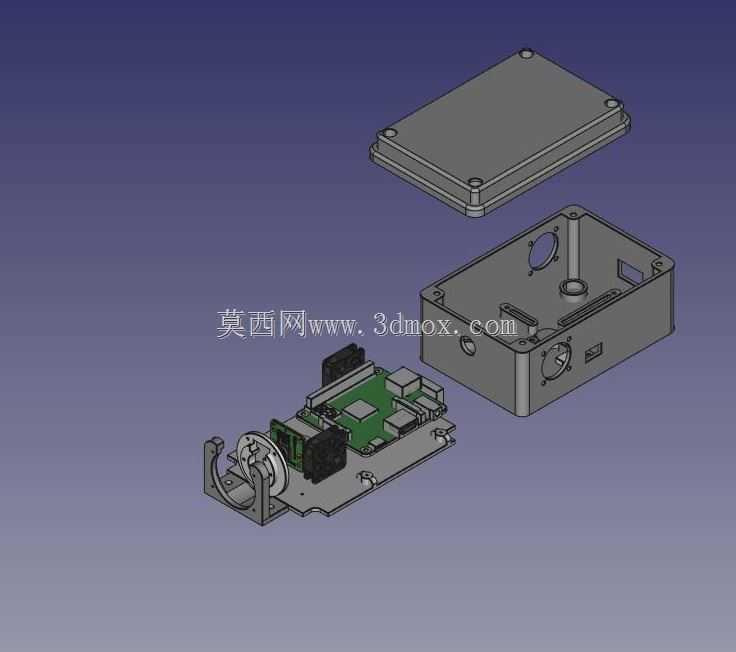

　　这套安装结构主要面向桌面级FDM3D打印机的OctoPrint部署场景，解决树莓派3A主控板裸露安装带来的积灰、接线拉扯、磕碰损伤等实际使用问题，适配个人DIY工作室、小型创客空间的桌面设备改造需求，不需要额外定制非标钣金件，依托通用市售标准盒体就能完成组装，大幅降低非专业用户的改造门槛。整套结构的核心设计思路是最大化利用通用市售GEWISS44205防水盒的内部空间，不需要对盒体做大面积破坏性切割，所有开孔位置都预留了定位基准，用户可以直接打印配套的定位模板贴在盒体对应面，顺着模板轮廓钻孔就能保证孔位精度，避免手工划线钻孔带来的位置偏差，减少盒体报废的概率。内部承载板采用抽拉式快拆结构，所有电子元件包括树莓派3A主板、

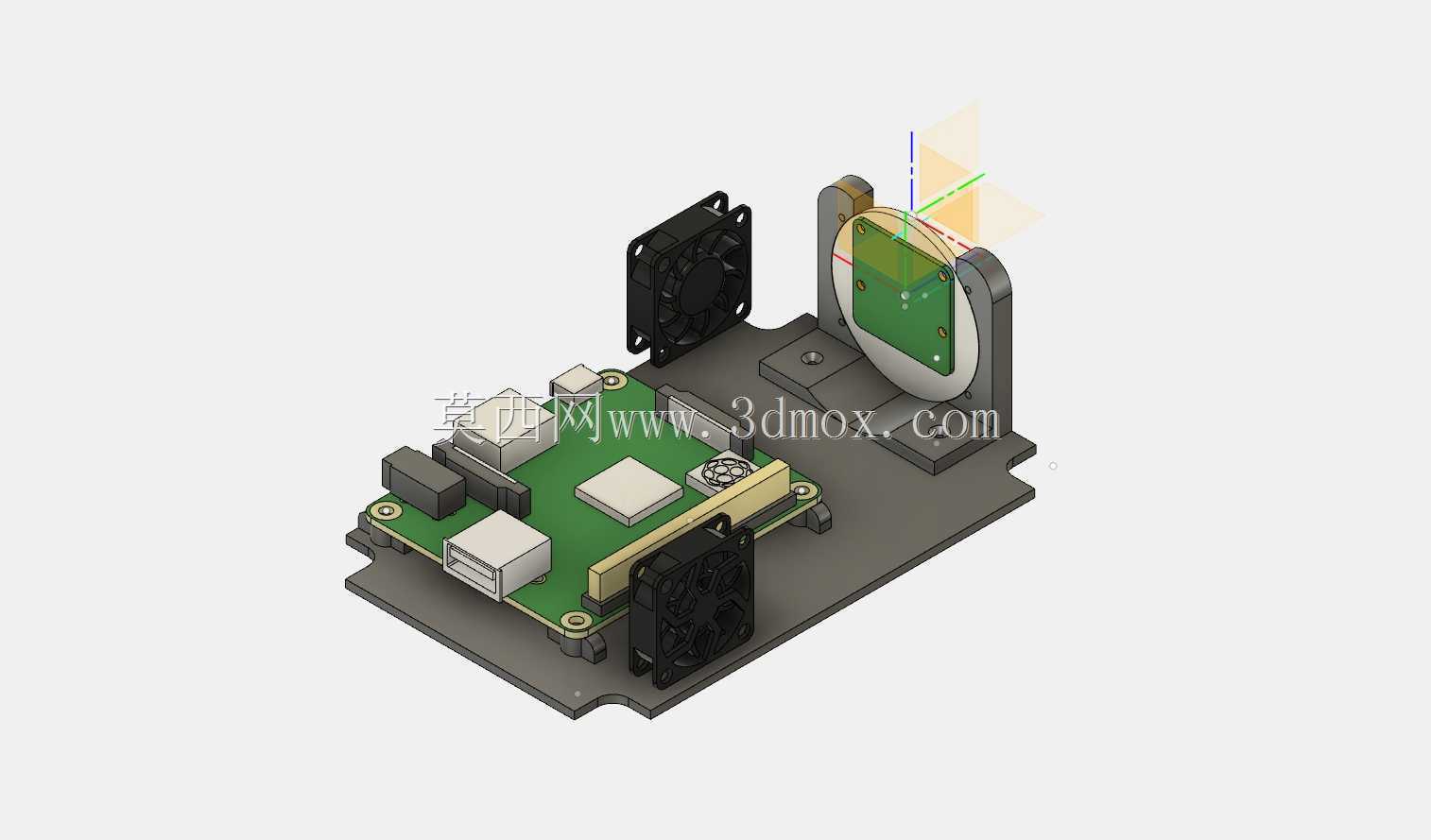

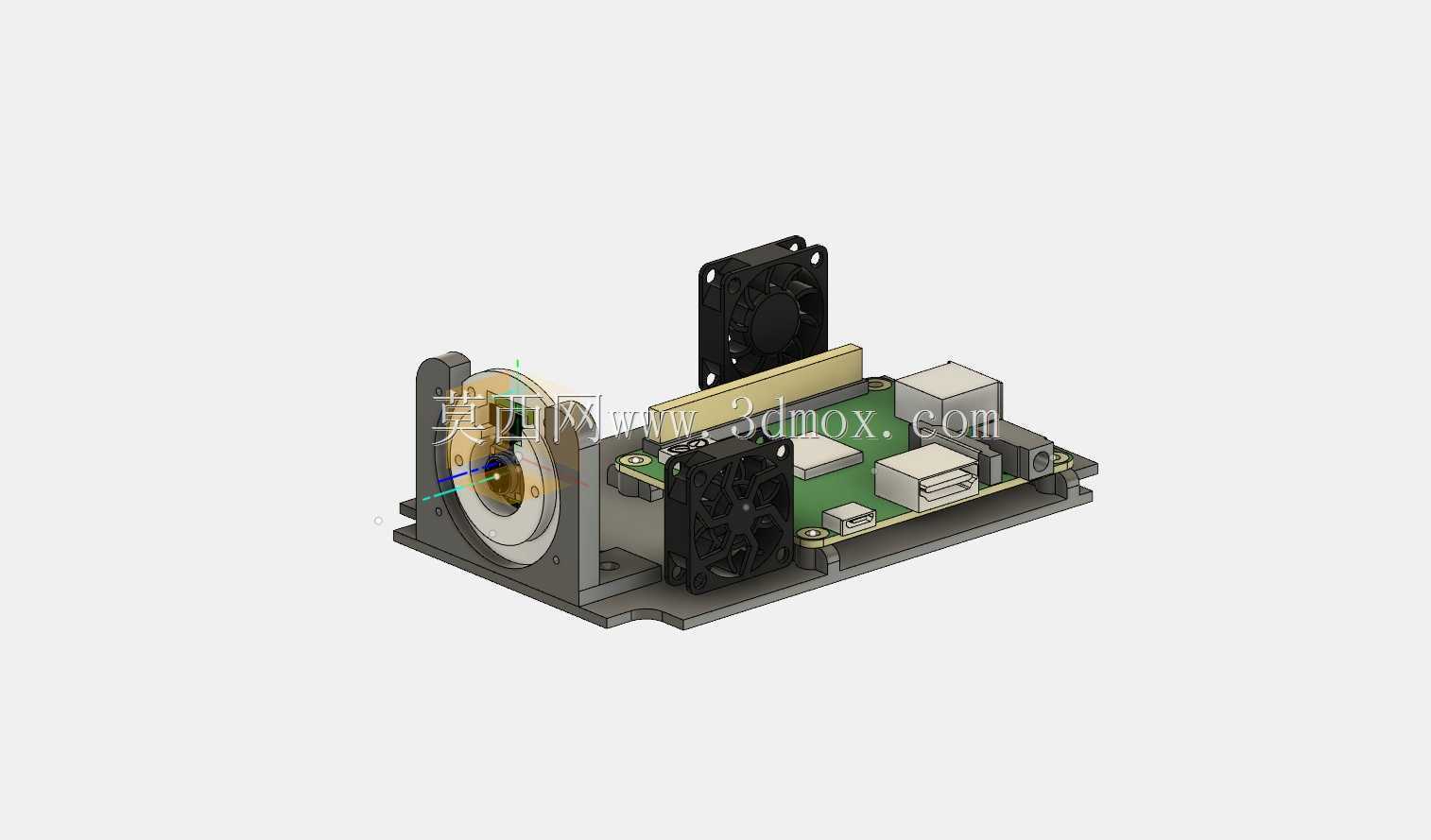

　　摄像头转接板、接线端子都直接固定在这块承载板上，日常维护时只需要拧下盒体侧边的两颗固定螺丝，就能把整个承载板连带元件抽出，不需要逐一拆拔接线，大幅降低后期维护的操作难度。摄像头安装位设计了可调角度支架结构，支持水平方向360度旋转、垂直方向正负45度俯仰调节，支架转轴处预留了阻尼螺丝安装位，调整到合适角度后拧紧螺丝就能锁定位置，不会因为设备运行震动出现角度偏移，能够稳定对准打印机打印平台，满足实时监控打印过程、延时摄影拍摄的使用需求。盒体侧面预留了标准USB接口、电源接口、网线接口的开孔位，所有开孔边缘都设计了圆角过渡，避免穿线时划伤线材绝缘层，接口位置和树莓派板载接口一一对应，不需要额外延长转接线就能直接插接外设，减少接线冗余。

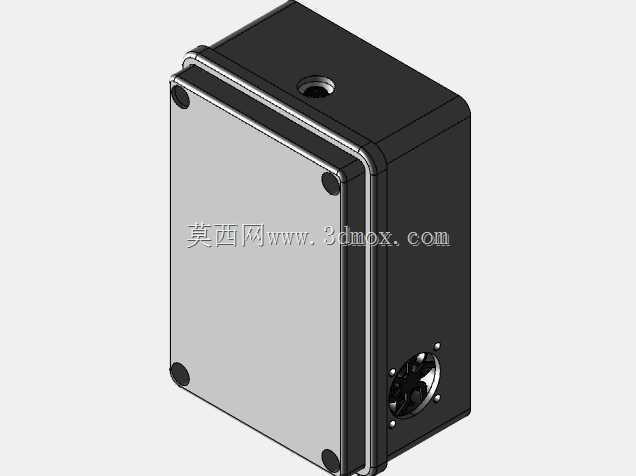

　　盒盖和盒体的配合面保留了原防水盒的密封胶条安装槽，日常使用时可以加装胶条实现IP54级防尘防护，避免3D打印过程中产生的PLA、ABS粉尘飘入盒体内部堆积在主板引脚处，降低短路故障的发生概率。整套结构的安装边界完全贴合所选标准盒体的外形尺寸，外部没有突出的尖锐结构，可以直接通过盒体背部的挂孔固定在3D打印机的铝型材框架上，也可以平放在设备旁边的工作台面，不会额外占用过多桌面空间，固定孔位适配通用2020、3030铝型材的T型螺母安装尺寸，不需要额外打孔就能完成固定。内部走线全部设计了理线卡槽，电源线、数据线可以顺着卡槽排布，避免盒盖扣合时压伤线材，承载板上预留了多个扎带固定孔，用户可以根据实际接线情况用扎带固定线材，

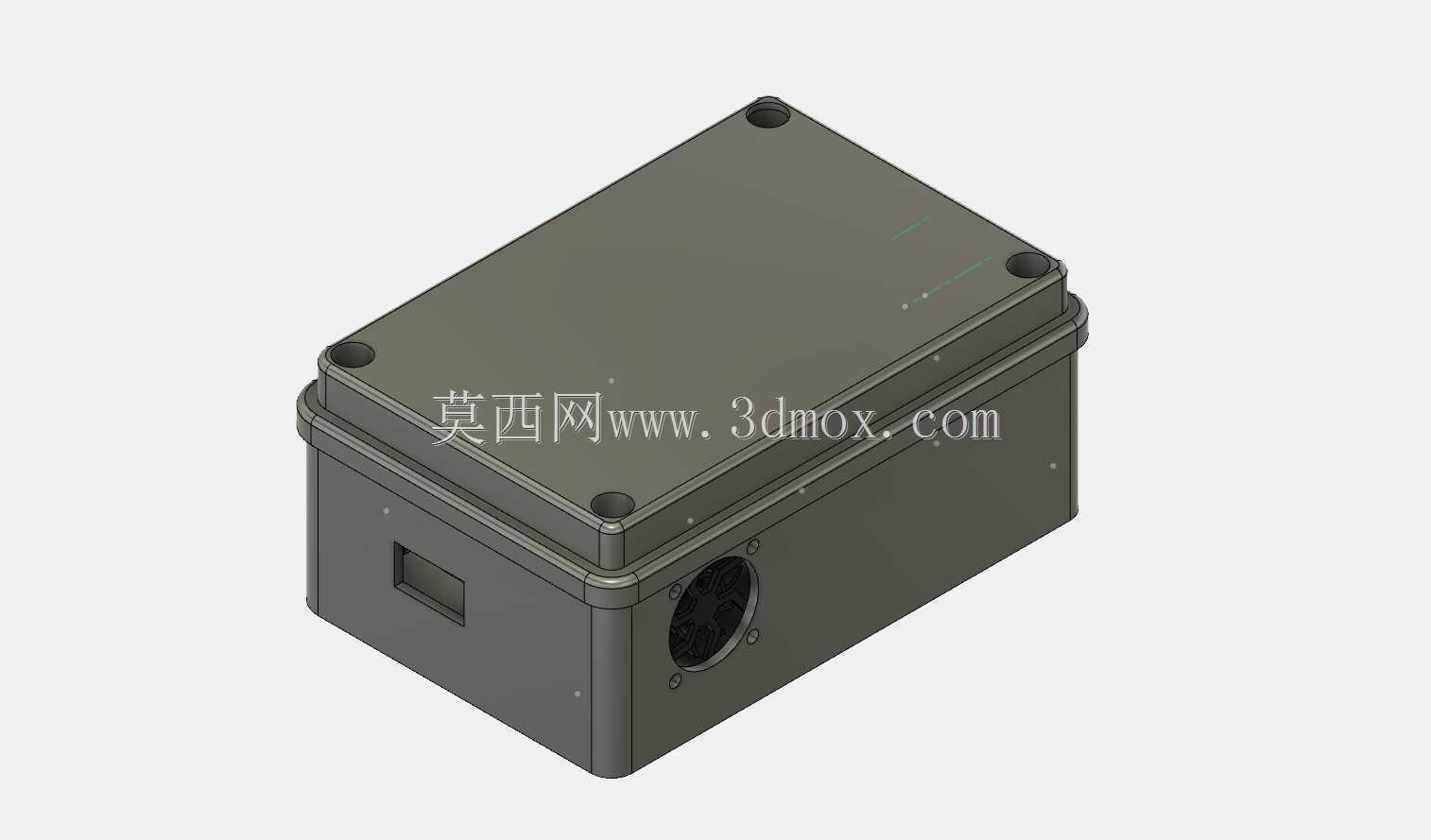

　　保证内部走线整齐，不会因为线材晃动干扰主板上的元件。考虑到个人用户的3D打印加工能力，所有需要自行打印的结构件都没有大跨度悬空结构，打印时不需要添加过多支撑，拆除支撑后也不会影响配合精度，支架和承载板的配合公差控制在0.2mm，既能保证拆装顺畅，又不会出现松旷晃动的问题。针对找不到对应标准盒体的用户，整套结构也支持直接打印完整盒体使用，盒体壁厚设置为2mm，采用PLA材料打印就能满足日常使用的结构强度要求，打印时层厚设置为0.2mm即可，不需要特殊的打印参数设置。摄像头支架的固定位置避开了树莓派主板上的发热元件，不会因为主板热量传导导致摄像头外壳变形，盒体侧面还预留了可选的散热风扇安装位，如果长时间高负载运行，可以加装4010规格的散热风扇加强内部空气流通，避免主板因为过热出现降频问题。
