充电式电动螺丝刀内部结构三维设计

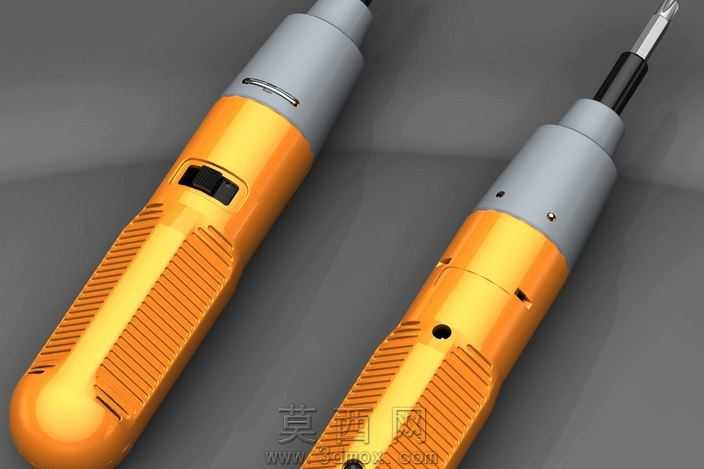

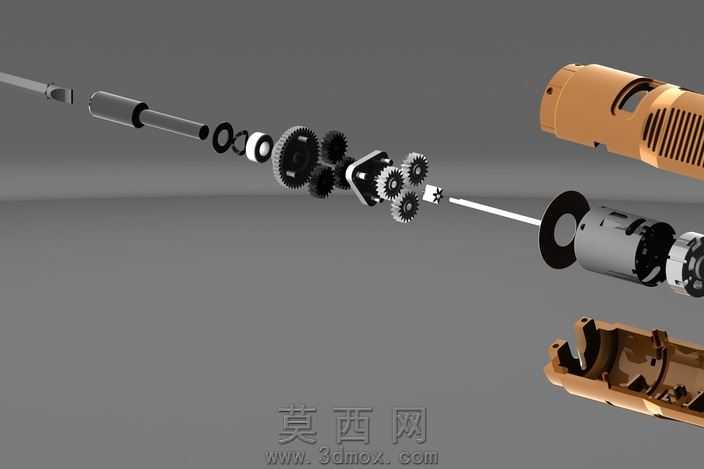

本作品为充电式电动螺丝刀的完整三维结构设计，采用NX软件完成全参数化建模，通过爆炸视图清晰呈现产品内部各组件的装配关系与层级逻辑。建模过程中严格遵循手持电动工具的人体工程学尺寸规范，对每一个零部件都进行了精准的特征构建：外壳部分采用曲面建模方式还原手持区域的弧度造型，兼顾握持舒适度与内部元器件的容纳空间，表面做了防滑纹理的细节刻画，还原真实产品的触感设计；传动系统部分完整还原了多级行星齿轮组的啮合结构，每一个齿轮的模数、齿形、齿数都经过参数化校准，保证传动比符合电动螺丝刀的扭矩输出需求，同时对齿轮轴、轴承衬套、离合结构等传动关联部件做了精确的装配约束，可直观展示动力从电机输出到批头的完整传递路径；动力单元部分还原了直流驱动电机、电池仓接触片、开关控制组件的结构形态，各部件之间预留了合理的装配间隙与走线空间；夹头部分还原了自锁式批头夹持结构的活动逻辑，可直观展示批头安装锁定的机械原理。渲染阶段采用哑光工程塑料材质表现外壳主体，金属材质表现齿轮、轴类等传动部件，橡胶材质表现握持防滑区域，通过不同材质的质感区分强化各部件的功能属性，爆炸视图的排布遵循装配顺序逻辑，将所有零部件沿装配轴线方向有序展开，清晰标注各部件的装配位置关系，可直接用于产品结构演示、装配教学以及生产前的结构校验，完整还原了手持电动工具从动力输入到扭矩输出的全链路机械结构，为同类手持电动工具的结构设计提供了清晰的三维参考。
