Hitec HS-7980TH钛齿轮舵机三维建模作品

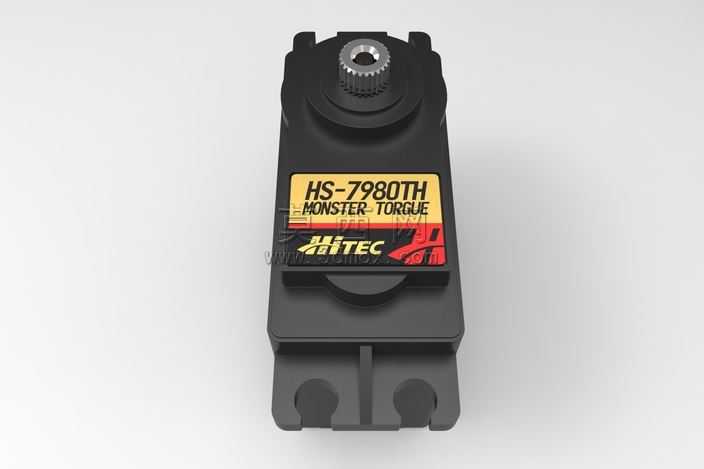

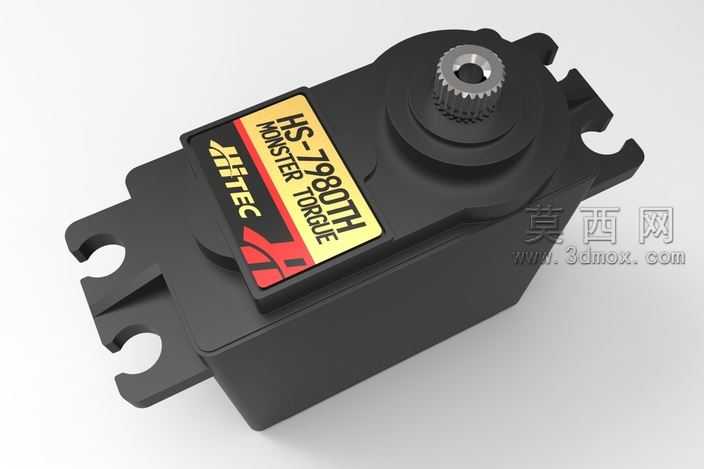

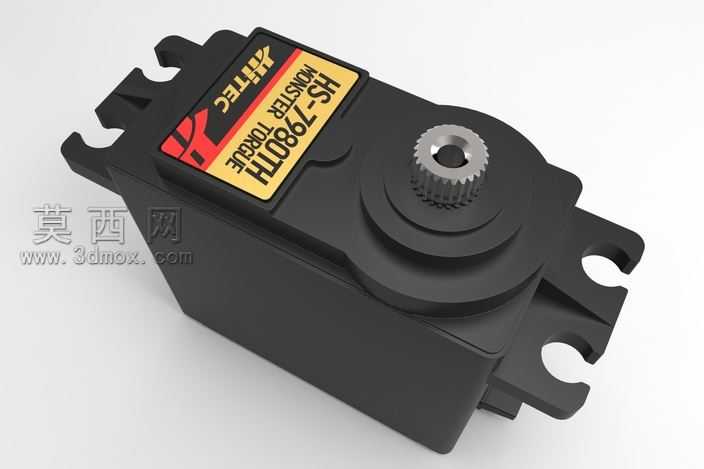

本作品为Hitec HS-7980TH高压大扭矩钛齿轮舵机的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方公开的产品参数完成，整体比例精准还原实物外观与内部装配逻辑。建模阶段首先对舵机的外壳结构进行拆分建模，上下壳体的安装卡扣、侧边固定耳的异形开孔、顶部输出轴的安装凸台均通过草图拉伸、切除、圆角特征逐一还原，壳体表面的品牌标识区域通过包覆特征实现精准的位置匹配，还原了实物外壳的哑光工程塑料质感。核心传动部分重点还原了钛合金齿轮组的结构，输出齿盘的花键齿形、各级减速齿轮的啮合位置、齿轮轴的装配孔位均按照实物传动比参数进行建模，确保齿轮组的装配关系符合实际舵机的传动逻辑，可直观展示舵机内部的动力传递路径。顶部输出轴的金属齿轮部分单独建模，还原了标准25T花键的齿形细节，匹配通用舵机摇臂的安装尺寸。渲染阶段针对不同部件赋予对应材质：外壳采用添加细微颗粒质感的哑光黑色ABS材质，模拟实物工程塑料外壳的磨砂触感；标签区域采用覆膜贴纸材质，还原品牌标识的色彩与光泽；钛齿轮部分采用金属钛材质，调整金属粗糙度与反射参数，呈现钛合金特有的银灰色金属质感；输出轴顶部的锁紧螺母采用镀锌钢材质，还原金属紧固件的亮面金属光泽。整体渲染采用柔和的影棚布光，通过主光、补光与轮廓光的搭配，清晰呈现舵机的结构轮廓与材质差异，避免过强反光遮挡结构细节。设计思路上以还原实物的装配可行性为核心，所有部件的建模尺寸均预留合理的装配间隙，既可以用于外观展示，也可用于舵机安装结构的适配验证，为航模、机器人等相关项目的舵机选型、安装位设计提供精准的三维参考模型，帮助设计者提前完成舵机安装空间的校核与传动结构的匹配验证。
