个人便携套管控制器外观结构设计

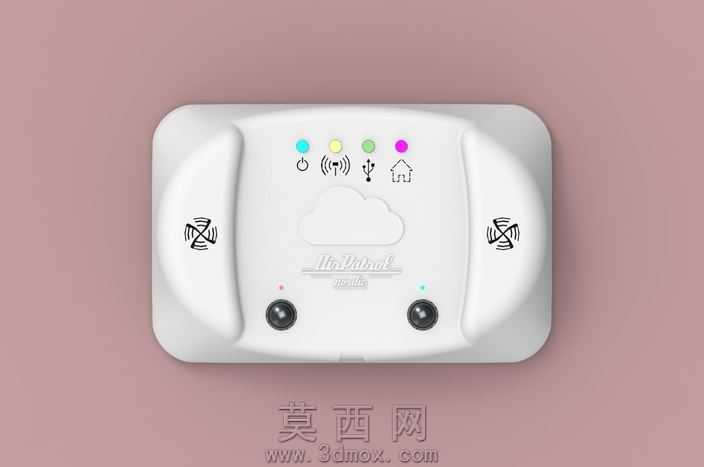

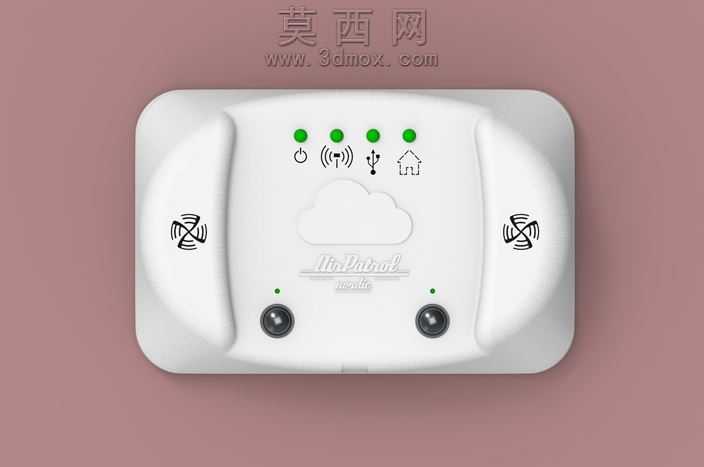

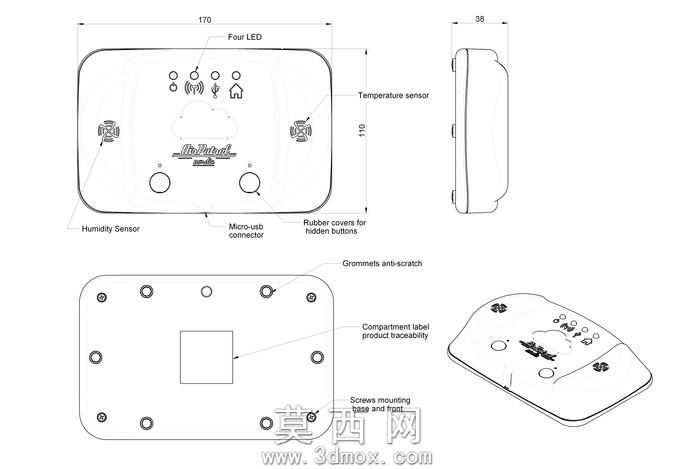

本作品为个人使用场景设计的套管式控制器三维模型，建模阶段采用Autodesk Inventor完成主体参数化结构搭建，同步使用AutoCAD完成二维工程图的尺寸校验，确保各部件装配公差符合消费类电子设备的常规设计标准。模型整体采用一体化圆润壳体设计，上壳与下壳通过侧边卡扣结构实现无外露螺丝的装配效果，壳体边缘做R3-R8的连续圆角过渡，既提升手持握持的贴合舒适度，也避免注塑生产过程中出现应力集中、尖角缺料的工艺问题。渲染阶段通过材质编辑器为壳体赋予哑光ABS工程塑料材质，调整材质的粗糙度参数至0.75，还原消费类电子外壳常用的磨砂亲肤质感，避免高光亮面带来的廉价反光效果；顶部功能按键区分别为不同功能的操作件赋予差异化材质，方向控制按键采用半透明PC材质搭配内藏式导光结构，状态指示灯区域做局部薄壳处理，可实现通电后的柔光透出效果，两枚圆形确认按键采用亮面黑色PC材质，与哑光壳体形成明确的视觉层次区分，便于用户快速识别操作区域。结构设计上，模型内部预留了标准PCB电路板安装位、纽扣电池仓空间以及侧边数据接口的开槽位置，壳体内部均匀分布3mm高度的支撑柱，用于固定电路板同时预留元器件的安全避让空间，整体壁厚控制在2mm均匀厚度，符合注塑成型的壁厚设计规范，避免生产过程中出现缩痕、翘曲等缺陷。设计思路围绕单人便携操控的使用需求展开，整体轮廓贴合手掌自然弯曲的弧度，整机重量控制在100g以内的设计目标，按键布局集中在手指自然覆盖的区域，无需大幅度移动手指即可完成全部操作，顶部状态指示灯采用多色区分设计，可直观反馈设备的不同工作状态，侧边接口位置做内凹处理，避免插拔线材时与桌面产生磕碰，整体设计兼顾了外观的简洁美观、手持操作的人机工学以及量产加工的工艺可行性，可直接用于手板打样验证、产品外观方案评审等场景。
